Hoe hoge pocket-to-pocket-variatie op te lossen in multi-pocket silicium epitaxie grafiet susceptors?

Optimalisatieoplossingn voor zeer nauwkeurige CVD SiC-gecoate susceptoren

Om het probleem van de niet-uniformiteit van de filmdikte aan te pakken, veroorzaakt door de grote variatie van zak tot zak (1,4%) in silicium-epitaxy-grafiet susceptors met meerdere zakken, heeft VeTek Semiconductor de vlakheid van de susceptor verbeterd tot <0,08 mm en de variatie van zak tot zak teruggebracht tot 0,69% door middel van CVD-ovenstromingsveldsimulatie en uiterst nauwkeurige machinale bewerking, waardoor de opbrengst aan epitaxiale wafels aanzienlijk wordt verhoogd.

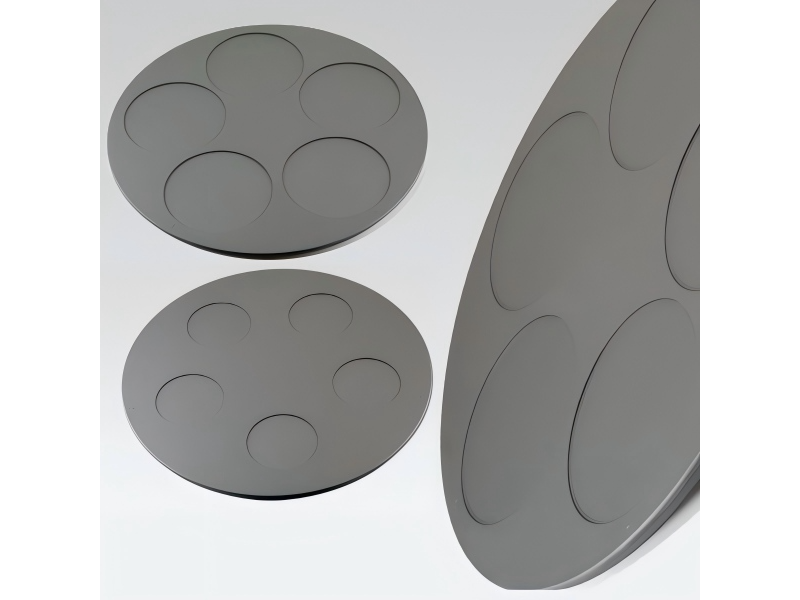

Multi-pocket silicium epitaxie grafiet susceptoren met uiterst nauwkeurige CVD SiC-coating

I. Samenvatting

Tijdens de productie van siliciumepitaxie met meerdere zakken werd onze klant (een gieterij van halfgeleiderwafels) al lang bestaande uitdagingen geconfronteerd met een grote variatie van zak tot zak in de dikte van de epitaxiale laag (oorspronkelijke gegevens: 1,4%). Dit had ernstige gevolgen voor de consistentie van de epitaxiale wafel en de opbrengst van het stroomafwaartse apparaat. Door het uitvoeren van 3D numerieke simulatie en analyse van de interne vloeistofdynamica en thermische velden in de CVD-epitaxieoven, gecombineerd met optimalisatie van de gereedschapsstructuur en uiterst nauwkeurige Chemical Vapour Deposition Silicon Carbide (CVD SiC) coatingtechnologie, verbeterde het VeTek Semiconductor-team de oppervlaktevlakheid van de multi-pocket silicium epitaxie grafiet susceptor aanzienlijk van <0,20 mm naar <0,08 mm. Na deze verbeteringen daalde de zak-tot-zak-filmdiktevariatie bij de klant drastisch tot 0,69%, waardoor een kwalitatieve sprong werd gemaakt in de uniformiteit van de filmdikte.

Vergelijking van belangrijke prestatiestatistieken

II. Achtergrond van de klant: Op zoek naar epitaxiale productieoplossingen met hoge consistentie

Kernperspectief: Bij de productie van siliciumepitaxie op grote schaal met meerdere zakken worden zelfs minuscule susceptorvervormingen vergroot door dure verliezen aan chipopbrengst.

De klant in dit partnerschap is een toonaangevende 8-inch/12-inch energieapparaat en epitaxiale siliciumwafelgieterij, die voornamelijk epitaxiale siliciumwafels met dikke film produceert die worden gebruikt in hoogspannings-MOSFET's, IGBT's en auto-elektronica. Omdat downstream-klanten een steeds strengere consistentie in de elektrische parameters van de chip eisen, zijn de dikte van de epitaxiale laag en de uniformiteit van de weerstand kernmetrieken geworden voor het evalueren van de kwaliteit van epitaxiale wafers. De klant maakt gebruik van CVD-siliciumepitaxiereactoren met meerdere zakken die in staat zijn meerdere siliciumwafels tegelijkertijd in één run te verwerken. Als gevolg van langdurige thermische cycli bij hoge temperaturen en erosie van de gasstroom konden hun oorspronkelijke grafiet susceptoren echter niet langer voldoen aan de hoge precisie-procesvereisten met betrekking tot pocket-to-pocket-variatie en vlakheid.

III. Uitdagingen en pijnpunten: Grote variatie van zak tot zak veroorzaakt niet-uniformiteit van de filmdikte

Kernperspectief: Overmatige toleranties voor de vlakheid van de grafiet susceptor verstoren direct de thermische geleiding en de gasstroomveldverdeling in de CVD-oven, waardoor ernstige diktevariaties tussen de zakken ontstaan.

Tijdens epitaxiale groei van CVD-silicium zetten precursorgassen (zoals SiHCl3/SiH4) zich bij hoge temperaturen af ​​op het waferoppervlak om een ​​epitaxiale laag met één kristal te vormen. De grafiet susceptor fungeert niet alleen als drager, maar speelt ook een cruciale rol bij uniforme warmtegeleiding en stromingsveldgeleiding. Specifieke technische knelpunten waarmee de klant te maken kreeg, waren onder meer:

1. Variatie in filmdikte van zak tot zak bereikt tot 1,4%, wat invloed heeft op de algehele uniformiteit van de wafel

Als gevolg van microvervormingen op het oppervlak na langdurig gebruik vertoonden de originele grafietsusceptoren met meerdere zakken van de klant kleine verschillen in de diepte van de zakuitsparing en de thermische stralingsefficiëntie tussen de afzonderlijke zakken. Uit werkelijke metingen bleek dat de variatiegegevens van zak tot zak oplopen tot wel 1,4%. Deze discrepantie leidde direct tot inconsistente epitaxiale laaggroeisnelheden over siliciumwafels die in verschillende zakken binnen dezelfde batch waren geplaatst, wat resulteerde in buitensporige afwijkingen in de filmdikte.

2. Vlakheid van de susceptor onder <0,20 mm veroorzaakte grensthermisch veld en stromingsveldturbulentie

De vlakheid van de oorspronkelijke susceptoren kon alleen op een niveau <0,20 mm worden gehandhaafd. In epitaxieomgevingen met hoge temperaturen van 1100°C–1200°C zorgt een oneffen oppervlak ervoor dat de reagerende gasstroom plaatselijke wervelingen vormt, terwijl er niet-uniforme openingen ontstaan ​​tussen de susceptor en de inductieverhitter. Dit veroorzaakte vervolgens niet-uniforme thermische velden over het oppervlak, waardoor de fluctuaties in de filmdikte verergerden.

Pijnpunten en technische mechanismeanalyse

IV. Maatwerkoplossing van VeTek: CVD-stroomveldsimulatie en gereedschapsoptimalisatie met ultrahoge precisie

Kernperspectief: Het optimaliseren van stroming en thermische velden via numerieke simulatie, gecombineerd met precisie CNC-bewerking op micronniveau en zeer zuivere, dichte CVD SiC-coating, hervormt de prestaties van de susceptor fundamenteel.

Om de pocket-to-pocket variatie en vlakheidsknelpunten van de klant op te lossen, voerde het engineeringteam van VeTek Semiconductor evaluaties ter plaatse uit, extraheerde operationele parameters van de reactor en ontwierp een volledig op maat gemaakte, end-to-end optimalisatieoplossing:

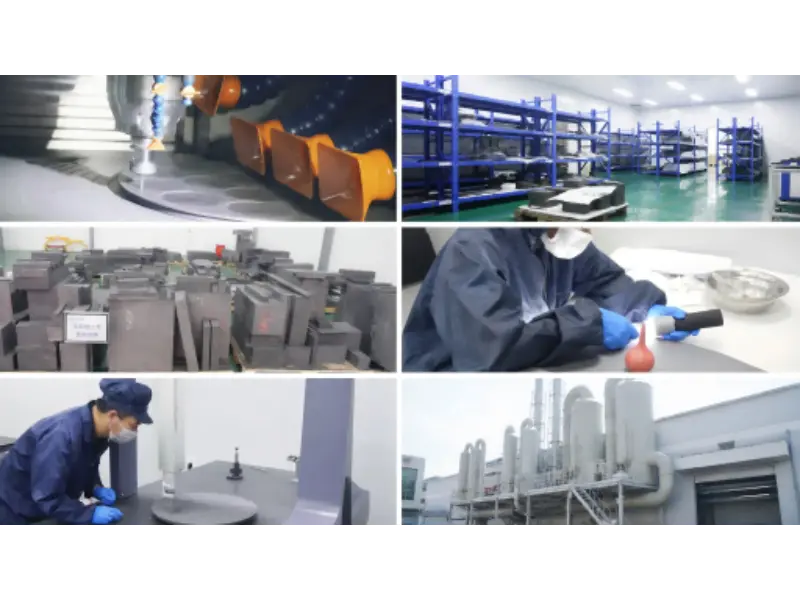

VeTek Semiconductor geavanceerde precisiebewerkings-, cleanroom- en kwaliteitscontrolefaciliteiten

1. Simulatie van interne stroming en thermisch veld van CVD-oven

Met behulp van ANSYS Fluent werden numerieke 3D-simulaties uitgevoerd voor de gasstroomsnelheid, grenslaagdikte en thermische stralingswarmteoverdracht in de CVD-reactor. Op basis van modelleringsanalyses werden de overgangsradii van de pocketrand en de gasgeleidende groefstructuren op het susceptoroppervlak opnieuw ontworpen, waardoor reactantgassen een zeer consistent laminair stromingsregime boven elke pocket konden handhaven en plaatselijke wervels konden elimineren.

2. Zeer nauwkeurige bewerking van grafietsubstraten en optimalisatie van gereedschappen

Als substraatmateriaal werd gekozen voor isotropisch isostatisch grafiet met hoge dichtheid en hoge zuiverheid, in combinatie met verbeterde 5-assige CNC-precisiebewerkingsgereedschappen. Door het verfijnen van de klemspanningscontrole en de trajecten van het gereedschapspad tijdens de verwerking, werd de vlakheid van de susceptor na de bewerking strikt gecontroleerd van <0,20 mm tot <0,15 mm, waarbij de susceptoroppervlakken van topkwaliteit een baanbrekende vlakheid bereikten van <0,08 mm.

3. Gepatenteerde hoogzuivere, dichte CVD SiC-coatingtechnologie

Een zeer dichte a-SiC-coating met uniforme dikte werd via Chemical Vapour Deposition (CVD) op het grafietsubstraatoppervlak gegroeid. De coating heeft een zuiverheid tot 99,999% (5N-6N kwaliteit), hoge thermische geleidbaarheid en weerstand tegen corrosie door heet waterstofchloride (HCl) gas. Het komt perfect overeen met de thermische uitzettingscoëfficiënt (CTE) van het grafietsubstraat, waardoor er geen microscheurtjes of delaminatie optreden tijdens snelle thermische cycli.

Technische oplossing en prestatievoordelen

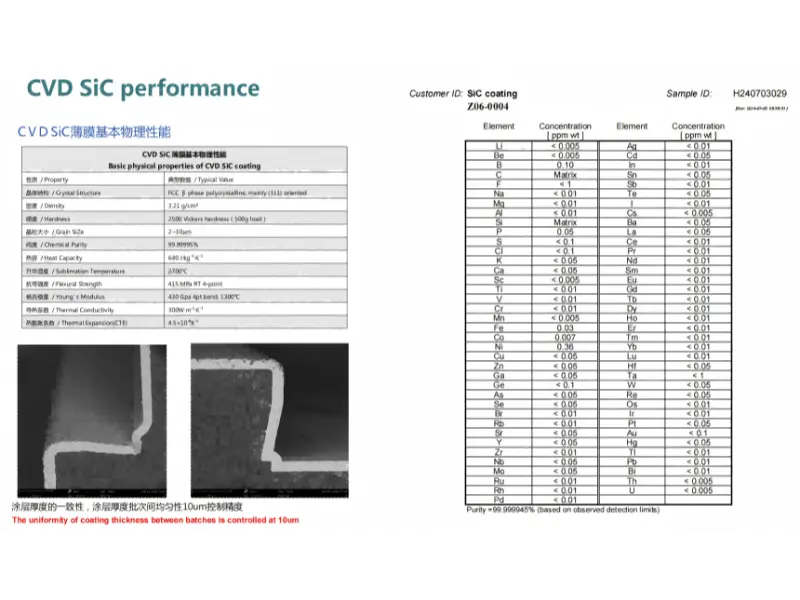

Belangrijke fysieke eigenschappen, uniformiteit van de SEM-dikte en analyse van ultrahoge zuiverheid van CVD SiC-coating

V. Resultaten en gegevens: spreken met feiten en kwantificeerbare statistieken

Kernperspectief: Gemeten veldgegevens tonen aan dat optimalisatie van de vlakheid van de susceptor zich direct vertaalde in een substantiële vermindering van 50,7% in de zak-tot-zakvariatie van de epitaxiale film.

Na het vervangen van oude onderdelen door de geoptimaliseerde multi-pocket silicium epitaxie grafiet susceptors van VeTek Semiconductor, voerde de klant een 30 dagen durend continu onderzoek naar de productie van grote volumes op hun lijn uit. De verzamelde gegevens over echte kwaliteitsverbetering omvatten:

1. Variatie van zak tot zak van filmdikte teruggebracht tot 0,69%

Uit de gemeten productiegegevens van de klant bleek dat de variatie in zak-tot-zak aanzienlijk daalde van 1,4% naar 0,69%, wat een totale reductie van 50,7% opleverde. Hierdoor werden de verschillen in groeipercentages tussen verschillende sectoren drastisch geminimaliseerd.

2. Doorbraak van de vlakheid van het susceptoroppervlak tot <0,08 mm

Door optimalisatie van het stromingsveld en uiterst nauwkeurig gereedschap bereikten in massa geproduceerde susceptors consistent een vlakheid binnen <0,15 mm, terwijl susceptoren van het hoogste niveau stabiel <0,08 mm bereikten, wat de standaard industrienormen ruimschoots overtrof.

3. Aanzienlijke verbeteringen in de uniformiteit van de filmdikte en de algehele opbrengst

Dankzij zeer stabiele thermische en stromingsvelden bereikten de weerstands- en dikte-uniformiteitsmetrieken van de epitaxiale laag hoogwaardige kwaliteitsbereiken. Het rendement op wafels van klasse A steeg met ongeveer 3,5%, waardoor er jaarlijks honderdduizenden RMB aan afgedankte wafels worden bespaard.

VI. Veelgestelde vragen (FAQ)

Vraag 1: Waarom heeft de vlakheid van een silicium-epitaxy-grafiet susceptor met meerdere zakken zo'n grote invloed op de uniformiteit van de filmdikte?

Antwoord:Bij CVD-processen bij hoge temperaturen worden siliciumwafels voornamelijk verwarmd door thermische geleiding en thermische straling van de susceptor. Als de vlakheid van de susceptor slecht is (bijvoorbeeld >0,20 mm), ontstaat er ongelijkmatige opening tussen de susceptor en de onderliggende verwarmer, waardoor plaatselijke temperatuurvariaties worden veroorzaakt. Tegelijkertijd verstoort een oneffen oppervlak de laminaire stroom van reactantgassen, waardoor plaatselijke gasconcentratie- en snelheidsschommelingen ontstaan, die zich direct manifesteren als variaties in de filmdikte van zak tot zak.

Vraag 2: Wat is de operationele levensduur van VeTek's CVD SiC gecoate grafiet susceptors?

Antwoord:VeTek maakt gebruik van ultrazuivere CVD-siliciumcarbidecoatings die zijn ontworpen met nauwkeurige CTE-aanpassing op het grafietsubstraat. Onder 1200°C hoge temperaturen en H2/HCl-corrosieve atmosferen vertoont het een uitzonderlijke weerstand tegen thermische schokken en chemische inertheid, waardoor de levensduur doorgaans met 30% tot 50% wordt verlengd in vergelijking met standaard, in de industrie gecoate susceptors.

Vraag 3: Kan VeTek maatwerk leveren als we aangepaste CVD-epitaxiereactormodellen hebben?

Antwoord:Ja. VeTek beschikt over volledige CVD-stromings-/thermische veldsimulatiemogelijkheden en een nauwkeurige CNC-verwerkingsketen. We kunnen 1:1 reverse engineering of structurele optimalisatie uitvoeren op basis van door de klant aangeleverde ovenafmetingen, luchtstroomparameters of oudere susceptortekeningen.

Vraag 4: Hoe wordt de vlakheid van de precisiekroes beschermd tegen transportschade tijdens verzending?

Antwoord:Alle susceptorproducten ondergaan ultrasone reiniging en antistatische vacuümverpakking in klasse 1000 cleanrooms. Het interieur is beveiligd met op maat gemaakte EVA-schokabsorptiemodules met hoge dichtheid, en de buitenkant is verpakt in gegaste houten kratten van exportkwaliteit, waardoor een levering zonder impact wordt gegarandeerd.

VII. Conclusie

Kernperspectief: Hoogwaardige mechanische en thermodynamische halfgeleidergereedschapscomponenten vertegenwoordigen een directe investering in het verbeteren van de concurrentiekracht van gieterijen.

Door het implementeren van CVD-stromingsveldsimulatie, precisiegereedschapscontrole en CVD SiC-coatingoptimalisatie op silicium-epitaxy-grafietsusceptoren met meerdere zakken, heeft VeTek Semiconductor de klant met succes geholpen de variatie in de filmdikte van zak tot zak te verminderen van 1,4% naar 0,69%, waardoor de al lang bestaande uitdaging van niet-uniformiteit van de filmdikte perfect werd opgelost.

Als u ook technische pijnpunten tegenkomt, zoals niet-uniformiteit van de epitaxiale laag, vervorming van de grafiet susceptor, grote variatie van zak tot zak of loslaten van de CVD-coating, neem dan gerust contact op met het technische expertteam van VeTek Semiconductor voor een evaluatie van het vrije stroomveld en een op maat gemaakt optimalisatieplan!
