CVD-coatings in halfgeleider-epitaxie: technische parameters, SiC/TaC-selectie en foutbeheersing

Auteur | Ingenieur Nickwu | Ingenieur, divisie Geavanceerde Materialen, Vetek Semiconductor

Invoering: Bij epitaxie maakt een gecoate grafietsusceptor deel uit van de thermische, chemische en verontreinigingsgrens van de reactor. De waarde ervan ligt niet alleen in de laagdikte, maar ook in de mate waarin het afgewerkte onderdeel de wafertemperatuur, oppervlaktestabiliteit en herhaalbaarheid behoudt tijdens groei- en reinigingscycli.

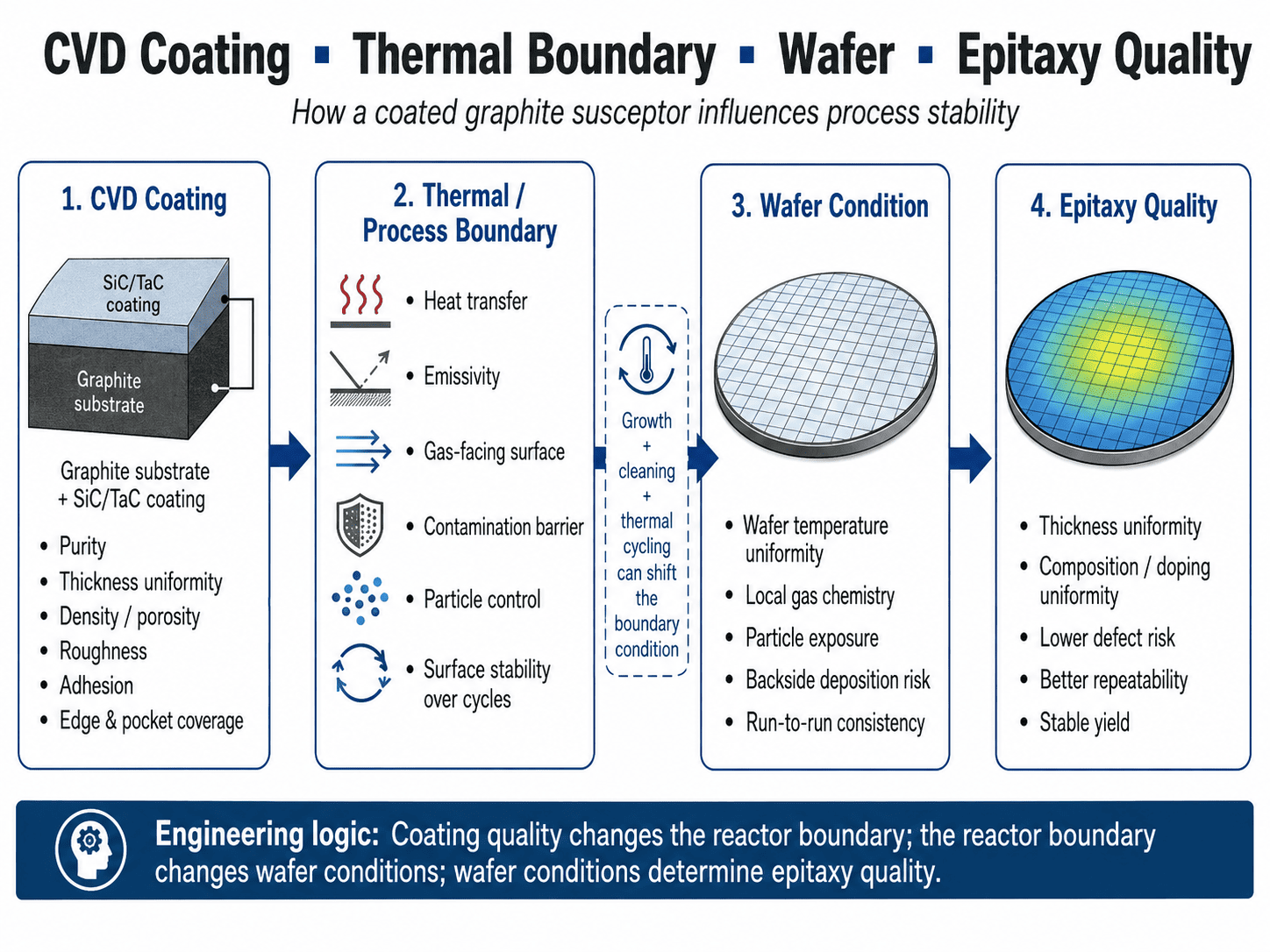

1. CVD-coating als epitaxie-procesgrens

Kernconclusie: Zelfs bij onveranderde temperatuur, druk en gasstroom kunnen de ruwheid van de coating, afzettingen, pocketgeometrie of degradatie van het grensvlak de warmteoverdracht en de oppervlaktechemie veranderen. De gecoate susceptor moet daarom worden behandeld als een proceskritisch reactoronderdeel en niet als een passieve waferhouder.

Typische groeitemperaturen illustreren de belasting: GaN MOCVD loopt vaak rond de 1000–1100°C, Si-epitaxie rond de 1050–1200°C en SiC-epitaxie ongeveer 1500–1700°C. De wafertemperatuur is afhankelijk van het verwarmingsvermogen plus de geometrie van de susceptor, het emissiviteitsvermogen, de zakdiepte, de rotatie en de gasstroom.

Planetaire MOCVD maakt gebruik van laminaire stroming en rotatie van meerdere dragers om de dikte, samenstelling en doteringsuniformiteit te verbeteren.[1]

2. CVD SiC- en TaC-coatingparameters

Kernconclusie: “100 μm coating” is geen volledige halfgeleiderspecificatie. Dichtheid, zuiverheid, microstructuur, ruwheid, CTE, dikteverdeling, hechting en defectcontrole moeten samen worden bekeken, vooral bij zakken, randen, gaten en schaduwrijke plekken waar lokale afzetting kan verschillen.

De technische keten is:

CVD temperatuur / druk / gasverhouding → korrelgroei → dichtheid / ruwheid / spanning → levensduur van de coating.

Hogere druk verhoogde ruwheid en porositeit, terwijl hoge temperaturen grovere structuren produceerden.

3. Thermische uniformiteit en run-to-run herhaalbaarheid

Kernconclusie: Een coating kan procesonaanvaardbaar worden voordat deze zichtbaar loslaat. Diktedrift, recessie, afzettingen of veranderingen in ruwheid kunnen de warmteoverdracht en emissiviteit van wafer naar susceptor veranderen, waardoor temperatuur- of run-to-run-drift ontstaat terwijl het onderdeel mechanisch nog steeds intact lijkt.

Warmtebalans wafeltje:

Qtotaal = Qgeleiding + Qstraling + Qconvectie

De gecoate susceptor beïnvloedt deze termen door materiaaleigenschappen, oppervlakteconditie en geometrie. De pocketdiepte is van belang omdat de opbouw van de coating de uiteindelijke geometrie van de waferzitting verandert.

Een coating van nominaal 100 μm die rond een pocket varieert, kan zowel het lokale thermische pad als de uiteindelijke afmetingen veranderen. Kleine variatie leidt niet automatisch tot niet-uniformiteit, maar de pocketdiepte na het coaten moet een CTQ zijn.

Tijdens productie:

groeiafzettingen + reiniging + thermische cycli → drift van ruwheid/emissiviteit → drift van thermische grens → drift van wafeltemperatuur → drift van groeisnelheid/samenstelling.

De levensduur van componenten moet daarom worden gedefinieerd door proceslimieten, en niet simpelweg door ‘geen zichtbare breuk’.

4. CVD SiC versus CVD TaC-selectie

Kernconclusie: CVD SiC is de praktische basislijn voor veel Si-, GaN- en SiC-epitaxieonderdelen vanwege zijn volwassenheid, zuiverheid en compatibiliteit met grafiet. TaC wordt aantrekkelijk wanneer extreme temperaturen of Si-rijke chemie ervoor zorgen dat SiC-recessie het geverifieerde levensduurbeperkende mechanisme wordt.

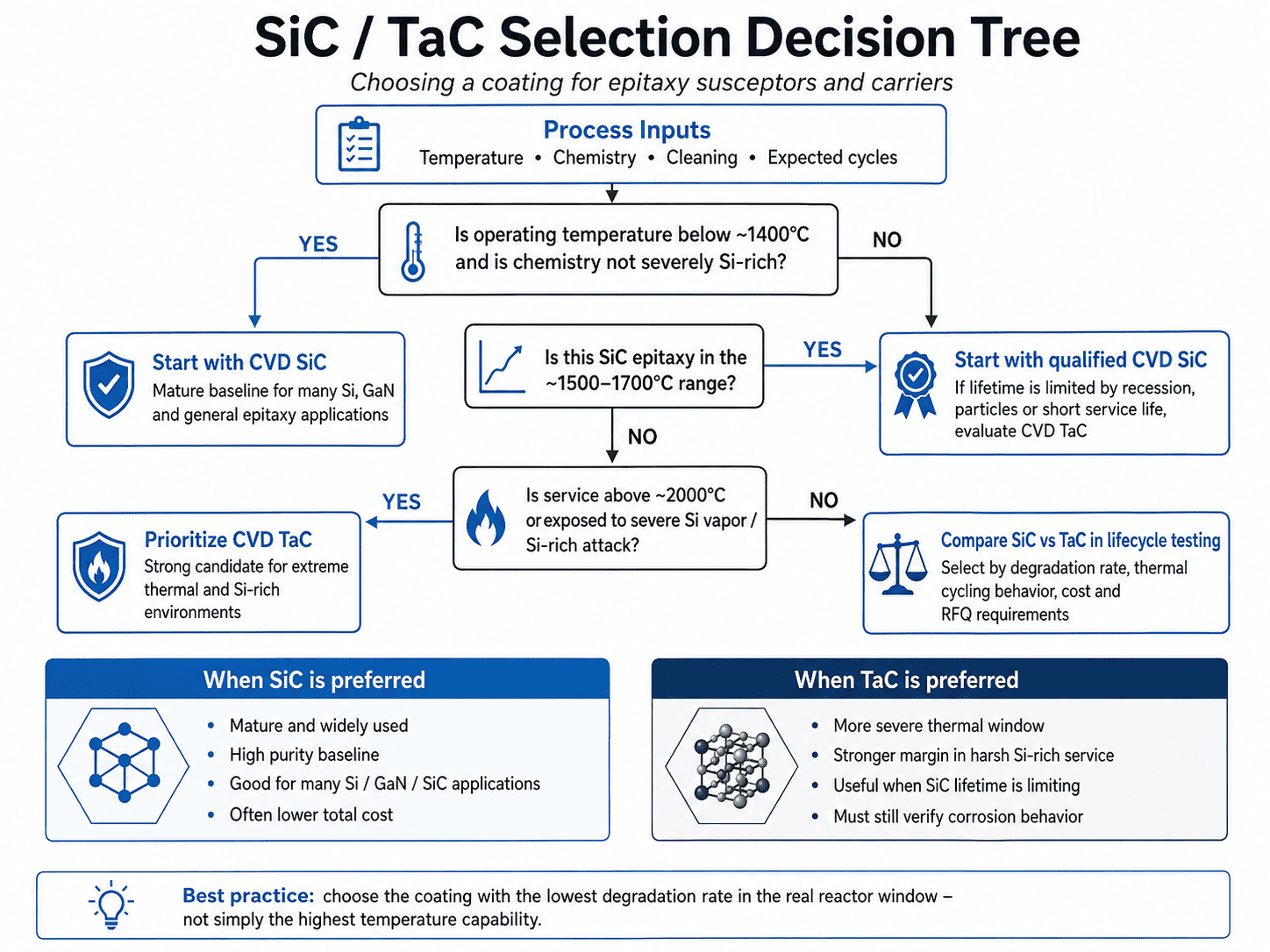

Selectiebeslissing TreeT < ~1400°C en SiC chemisch compatibel?

→ Ja: kwalificeer CVD SiC.

→ Nee: doorgaan.

SiC-epitaxie bij ~1500–1700°C?

→ Begin met bewezen SiC. Als recessie, deeltjes of een kort leven domineren, vergelijk dan TaC.

>2000°C of ernstige blootstelling aan Si-damp?

→ Geef prioriteit aan TaC-evaluatie.

TaC is niet chemisch onkwetsbaar. Bij 1973 K in siliciumdamp vormde CVD TaC TaSi₂/SiC-reactieproducten; toenemende blootstelling aan Si verhoogde de corrosiediepte en ruwheid. De selectie moet daarom gebaseerd zijn op de afbraaksnelheid in de echte reactor, en niet alleen op het smeltpunt.

5. Mechanismen voor falen van CVD-coating

Kernconclusie: De meeste defecten aan de gecoate susceptor komen voort uit gekoppelde thermische spanning, niet-uniformiteit van de afzetting, chemische recessie en schade door schoonmaken of hanteren. Bij een faalanalyse moet het zichtbare defect worden gekoppeld aan het onderliggende mechanisme en vervolgens aan het symptoom van de wafel, in plaats van te stoppen bij het ‘afbladderen van de coating’.

Een bruikbare eerste-orde thermische spanningsrelatie is:

σ ≈ E × Δα × ΔT

waarbij E de coatingmodulus is, Δα het CTE-verschil tussen coating en substraat en ΔT de thermische excursie. Dit is de reden waarom de afstemming van grafiet-CTE bijna net zo belangrijk is als de zuiverheid van de coating.

Diepe zakken, gaten en groeven kunnen verschillende precursortransporten ontvangen:

lokale dunne/poreuze coating → thermische/chemische aantasting → blootstelling aan grafiet → erosie → deeltjes → risico op wafeldefecten.

Een component kan daarom het einde van de levensduur van het proces bereiken vóór het mechanische einde van zijn levensduur.

6. Kwalificatie- en offerteaanvraagvereisten

Kernconclusie: Kwalificatie moet de reactoromstandigheden omzetten in meetbare CTQ's en deze verifiëren op de uiteindelijke geometrie. Alleen materiaalcertificaten zijn onvoldoende; het doel is herhaalbare coatingintegriteit, afmetingen en thermisch/chemisch gedrag door middel van representatieve groei- en reinigingscycli.

Een praktische specificatie moet het volgende omvatten:

• Materiaal: grafietkwaliteit, zuiverheid, CTE; coatingfase en zuiverheid.
• Coating: dikte, lokale limieten, ruwheid, pinhole-/porositeitscriteria, hechting of thermische cycluscriteria.
• Geometrie: kamerdiepte na coating, vlakheid/slingering, OD/ID, gaten en rotatiegerelateerde CTQ's.
• Proces: wafelgrootte, temperatuur, gassen, druk, verwarmings-/rotatiemodus, reinigingschemie en verwachte cycli.

Aanbevolen controlepunten:

Inkomend → gedefinieerde groeicycli → reiniging → einde levensduur.

Het correleren van deze controlepunten met deeltjes- en wafergegevens is nuttiger dan alleen visuele inspectie.

7. Veelgestelde vragen

Hoe dik moet CVD SiC zijn?

Ongeveer 100 μm is een nuttige referentie, geen universeel optimaal. Geometrie, corrosietolerantie, spanning en maattolerantie bepalen het doel.

Gaat dikkere coating altijd langer mee?

Nee. Het voegt corrosiereserve toe, maar kan ook de restspanning en dimensionale verschuiving vergroten.

Waarom laat de SiC-coating los?

Typische oorzaken zijn CTE-mismatch, restspanning, interfacedefecten, randgeometrie, thermische cycli, chemische aantasting en reinigingsschade.

Wanneer moet TaC SiC vervangen?

Wanneer bewezen is dat hoge temperaturen of Si-rijke aanvallen de dominante SiC-levensduurlimiet zijn en TaC een beter levenscyclusresultaat oplevert.

Conclusie

Kernconclusie: CVD-gecoat grafiet moet worden gekwalificeerd als onderdeel van het epitaxieproces. Het doel is stabiel thermisch, chemisch en dimensionaal gedrag tijdens de productie, waarbij het einde van de levensduur wordt gedefinieerd door meetbare proces-CTQ's in plaats van alleen zichtbare schade.

De technische keten is:

grafietsubstraat → CVD-microstructuur → afgewerkte geometrie → thermische/chemische stabiliteit → herhaalbaarheid van de wafel.

De betere vraag is niet simpelweg: “Hoe dik is de coating?” maar “Hoe zal dit onderdeel zich gedragen na herhaalde groei-, reinigings- en thermische cycli, en welke meetbare limiet bepaalt het einde van zijn levensduur?”

Referenties

[1] AIXTRON SE, Planetair Principe (MOCVD).

[2] SGL Carbon, SIGRAFINE® SiC-coating – Materiaalgegevens.

[3] Huo Y. et al., Scientific Reports 16, 4150 (2026), “Studie van de proces-structuur-eigenschapcorrelatie in CVD-SiC-coatings op grafietsubstraten.”

[4] Hao K. et al., Vacuum 241, 114677 (2025), “Silicon Vapor Induced Corrosion Mechanisms of CVD TaC Coatings on Graphite Substrates.”

Ingenieur Nickwu heeft 15 jaar ervaring in de R&D van CVD-coatings en op koolstof gebaseerde hotzone-materialen. Hij leidde het project om massaproductie te introduceren voor China's eerste TaC-gecoate grafietcomponenten die worden gebruikt in 8-inch SiC-epitaxie. Hij heeft deelgenomen aan talrijke ontwerp- en faalanalyseprojecten voor SiC-kristalgroei in hete zones en heeft zeven patenten op uitvindingen met betrekking tot materialen in de hete zone.
