Wat is siliciumcarbide (SiC) coating? Eigenschappen, CVD-proces en toepassingen

Gedetailleerde samenvatting

A siliciumcarbidecoating (SiC-coating)is een dichte SiC-laag die op het oppervlak van een component wordt afgezet, meestal grafiet met een hoge zuiverheidsgraad, om een ​​chemisch resistente en thermisch stabiele procesinterface te creëren. In halfgeleiderapparatuur wordt de coating gewoonlijk geproduceerd doorchemische dampdepositie (CVD).

De prestaties zijn afkomstig van het gecombineerde systeem vangrafietsubstraat, CVD SiC-laag, componentgeometrie en reactoromgeving.

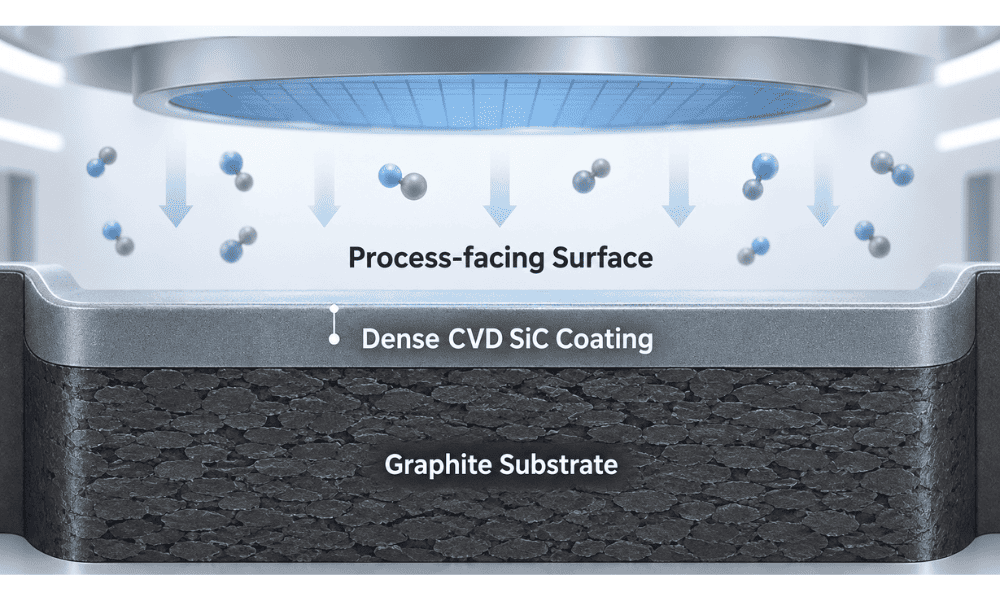

1. Wat is een siliciumcarbidecoating?

Grafiet wordt veel gebruikt voor halfgeleideronderdelen in de hete zone, omdat het bewerkbaar en thermisch stabiel is. Kale grafiet kan echter reageren met procesgassen, oxideren, onzuiverheden vrijgeven of deeltjes genereren naarmate het oppervlak afbreekt.

CVD SiC verandert die oppervlakteconditie. Siliciumcarbide wordt als een dichte polykristallijne laag over het bewerkte grafietlichaam afgezet, waardoor een barrière ontstaat tussen grafiet en de procesomgeving.

Procesgas/wafel → Dicht CVD SiC-oppervlak → SiC/grafiet-interface → Hoogzuiver grafietlichaam

Grafiet levert het structurele lichaam, de thermische massa en de bewerkbaarheid; SiC zorgt voor het procesgerichte oppervlak. Het grensvlak moet afzetting, afkoeling en herhaalde reactorcycli overleven.

SGL Carbon beschrijft commerciële SiC-coatings als dichte, slijtvaste en corrosiebestendige CVD-lagen afgezet op isostatisch grafiet, met toepassingen die de groei van halfgeleiderkristallen, silicium/SiC-epitaxie enMOCVD.

Dit is de reden waarom SiC-gecoate onderdelen van halfgeleiderkwaliteit moeten worden beoordeeld alsontworpen materiaalsystemen, in plaats van simpelweg als ‘grafiet met een coating’.

CVD SiC-coating versus massief SiC

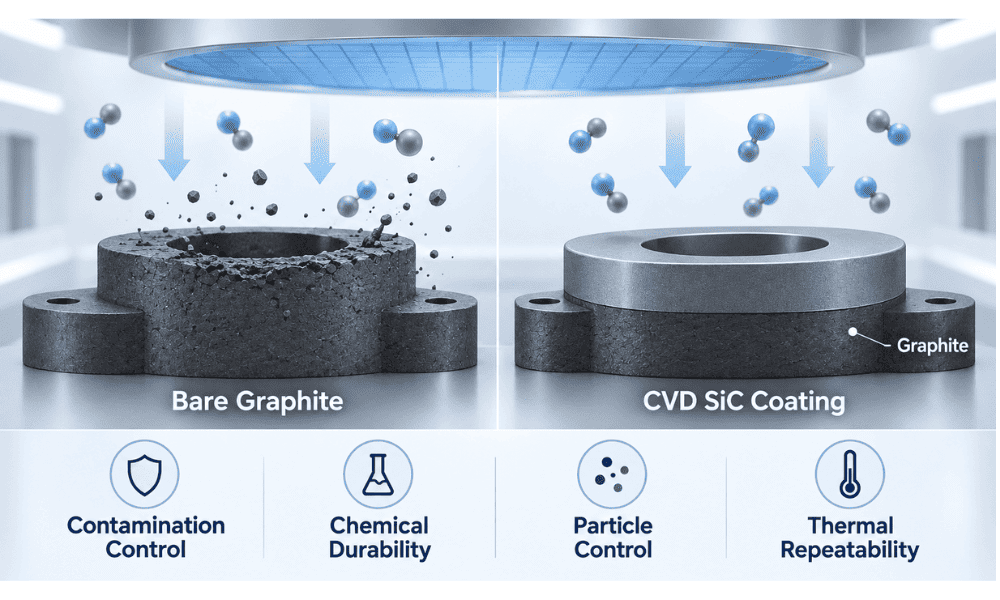

2. Waarom is grafiet bedekt met SiC in halfgeleiderapparatuur?

Het doel is om de productie- en thermische voordelen van grafiet te combineren met een oppervlak dat beter geschikt is voor veeleisende halfgeleideromstandigheden.

Een grafiet susceptor of wafeldrager kan worden bewerkt met nauwe toleranties en complexe zakken. CVD SiC beschermt vervolgens het oppervlak dat wordt blootgesteld aan procesgassen en reiniging. Deze combinatie pakt vier grote problemen aan.

Besmettingscontrole.Een dicht, zeer zuiver oppervlak helpt het onderliggende grafiet te isoleren van de waferomgeving.

Chemische duurzaamheid.Epitaxie en MOCVD gebruiken agressieve voorlopers en reinigingschemie; SiC verbetert de weerstand vergeleken met blootgesteld grafiet.

Deeltjescontrole.Scheuren, loslaten of degradatie van het oppervlak kunnen een bron van deeltjes worden. De integriteit van de coating is dus direct van belang voor de zuiverheid van het proces.

Thermische herhaalbaarheid.Susceptoren en dragers maken deel uit van het thermische veld van de reactor. Hun geometrie en oppervlakteconditie moeten stabiel blijven, zodat de wafertemperatuur herhaalbaar blijft.

Mersen identificeert hoge temperaturen, hoogvacuüm, agressieve gasvoorlopers, contaminatiebeheersing en weerstand tegen reinigingszuren als belangrijke operationele vereisten voor grafietapparatuur die wordt gebruikt in epitaxie en MOCVD. Het benadrukt ook de grafiet/SiC CTE-compatibiliteit als belangrijk voor de integriteit van de coating.

Dit verklaart waarom coatingkwaliteit niet los kan worden gezien van coatingkwaliteitgrafietkwaliteit, maatnauwkeurigheid of reactoromstandigheden. Een chemisch uitstekende SiC-laag op een vervormd of slecht ontworpen onderdeel kan nog steeds slechte procesprestaties opleveren.

3. Hoe wordt CVD-siliciumcarbidecoating geproduceerd?

Een typische productieketen is:

Grafietselectie → Precisiebewerking → Zuivering → Oppervlaktevoorbereiding → CVD SiC-afzetting → Inspectie

Het grafiet wordt geselecteerd op zuiverheid, microstructuur en thermisch gedrag en vervolgens machinaal bewerkt voordat het wordt gecoat, omdat vlakheid, zakdiepte en randgeometrie de uiteindelijke afmetingen en uniformiteit van de coating beïnvloeden.

Tijdens CVD komen gasvormige precursoren een hogetemperatuurreactor binnen. Reactieve soorten bereiken het grafietoppervlak, waar SiC kiemt en uitgroeit tot een continue laag.

SGL Carbon rapporteert publiekelijk typische SiC-afzettingstemperaturen van ongeveer1.200–1.300°Cvoor zijn commerciële coatingproces. Het rapporteert β-SiC, of ​​kubisch 3C-SiC, voor één coatingsysteem.

Recent onderzoek naar CVD-SiC-gecoate grafiet susceptoren toont verder aan dat de coatingstructuur sterk afhankelijk is van de verwerkingsomstandigheden.

Een 2026Wetenschappelijke rapportenstudie onderzocht de afzetting van1.100 tot 1.350°C, samen met veranderingen in druk en H₂/MTS-verhouding. De onderzoekers observeerden significante veranderingen in de morfologie, ruwheid, stoichiometrie en hardheid van de coating, wat de relatie aantoont tussen:

CVD-parameters → SiC-microstructuur → Coatingeigenschappen → Componentprestaties.

De belangrijke technische les is dat“CVD SiC” is niet één vast materiaal.

Een specificatie zoals:

“100 μm SiC-coating”

beschrijft alleen de dikte.

Het definieert niet volledig:

l zuiverheid;

l porositeit;

l korrelstructuur;

l oppervlakteruwheid;

l uniformiteit van de coating;

l interfacekwaliteit;

l restspanning.

Voor halfgeleiderapparatuur kunnen deze factoren net zo belangrijk zijn als de nominale dikte.

Veelvoorkomende coatingdefecten

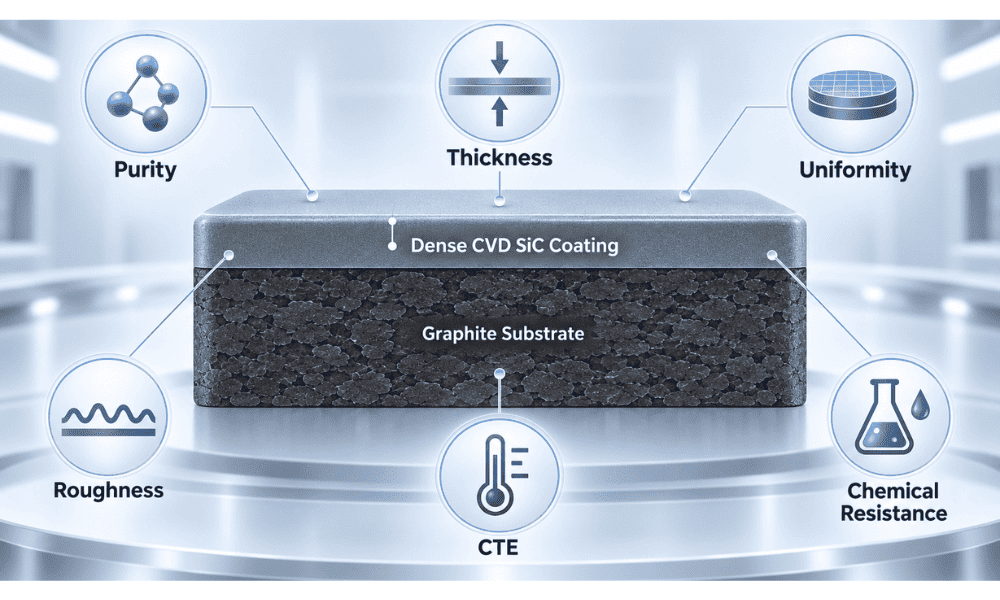

4. Welke eigenschappen van SiC-coating zijn het belangrijkst?

Voor gebruik in halfgeleiders zijn de nuttigste eigenschappen die verband houden met verontreinigingsbeheersing, processtabiliteit en levensduur van componenten.

Als publieke commerciële benchmark rapporteert SGL Carbon voor één SiC-coating een bulkdichtheid van ongeveer3,2 g/cm³, hardheid van40 GPa, thermische uitzetting van4,3 × 10^-6K^-1van 100–600°C en een typische laagdikte van100 µm. Deze waarden zijn eerder voorbeelden dan universele halfgeleiderspecificaties.

Twee parameters verdienen bijzondere aandacht:laagdikte en CTE.

1. Een dikkere SiC-coating is niet automatisch beter.

Extra dikte kan een grotere beschermende barrière vormen, maar kan ook de afmetingen van de componenten veranderen en de opgebouwde restspanning vergroten. Dit wordt belangrijk voor susceptors endragers van wafelswaarbij kamerdiepte, vlakheid en randgeometrie proceskritisch zijn.

2. CTE-matching is net zo belangrijk.

SiC wordt bij hoge temperatuur afgezet en koelt vervolgens samen met het grafietsubstraat af. Als SiC en grafiet verschillend uitzetten en krimpen, ontstaat er mechanische spanning nabij het grensvlak.

Een vereenvoudigd faalpad is:

CTE-mismatch → Restspanning → Microscheur → Scheurvoortplanting → Delaminatie → Deeltjes / Blootgesteld grafiet

Dit mechanisme verklaart waarom coatingfalen niet altijd eenvoudig kan worden opgelost door de dikte te vergroten.

Een 2026Keramiek InternationaalIn een studie werd specifiek gekeken naar SiC dat was afgezet op grafiet bij 1.260°C, 1.280°C en 1.320°C en werd vastgesteld dat de afzettingstemperatuur de microstructuur en grensvlakadhesie beïnvloedde.

Daarom moet de kwaliteit van de coating worden beoordeeld aan de hand van de combinatie van:

Zuiverheid + Microstructuur + Uniformiteit + Interface-integriteit + Geometrie

in plaats van alleen dikte.

5. Waar wordt SiC-gecoat grafiet gebruikt en hoe moet dit worden geselecteerd?

De sterkste toepassingen zijn componenten die te maken hebben met hoge temperaturen, reactieve chemie en strenge eisen op waferniveau.

1. Siliciumepitaxie

SiC-gecoate grafietsusceptoren ondersteunen wafers terwijl ze deelnemen aan warmteoverdracht. Vlakheid, zakgeometrie, uniformiteit van de coating en oppervlakteconditie kunnen de wafertemperatuur en epitaxiale uniformiteit beïnvloeden.

De coating maakt dus deel uit van een breder thermisch systeem:

Verwarming / Energiebron → Susceptor → Wafer Thermische Grens → Wafertemperatuur → Epitaxiale groei

2. Epitaxie van siliciumcarbide

SiC-epitaxie stelt bijzonder hoge eisen aan thermische veldmaterialen. Susceptoren, ringen en aanverwante componenten moeten de chemische stabiliteit, lage verontreiniging en maatvastheid behouden door herhaaldelijk gebruik bij hoge temperaturen.

3. GaN en LED-MOCVD

MOCVD-waferdragers en satellietplatforms opereren in precursorrijke omgevingen waar de temperatuurverdeling van de drager de groeiomstandigheden over de wafer beïnvloedt.

Veranderingen in de geometrie van de drager of de toestand van het oppervlak kunnen bijdragen aan variaties in:

l wafel temperatuur;

l groeisnelheid;

l filmdikte;

l samenstelling;

l uniformiteit van wafel tot wafel.

Mersen identificeert specifiek hoogzuiver SiC-gecoat grafiet, uniform thermisch gedrag, weerstand tegen agressieve gassen en duurzaamheid tegen in-situ chemische reiniging als belangrijke vereisten voor epitaxietoepassingen.

4. Andere processen bij hoge temperaturen

Geselecteerde RTP/RTA-, CVD-, ALD- en andere thermische veldcomponenten kunnen ook SiC-gecoat grafiet gebruiken wanneer temperatuur, chemie, besmettingsrisico en geometrie dit rechtvaardigen.

De selectie moet beginnen met dereactor en proces, geen generieke coatingspecificatie.

Definiëren:

l proces- en reactormodel;

l wafelgrootte;

l bedrijfstemperatuur;

l proces- en reinigingsgassen;

l componenttekening;

l grafietvereiste;

l kritische afmetingen en vlakheid;

l dikte van de coating;

l oppervlakteruwheid;

l keuringseisen.

De nuttigste offerteaanvraag stelt één centrale vraag:

Wat moet dit onderdeel in de reactor doen?

De SiC-coating kan vervolgens worden ontworpen rond het eigenlijke doel in plaats van een geïsoleerde materiaalparameter.

Voor epitaxie en MOCVD is het doel niet alleen de langstlevende coating. Het is een component die het volgende ondersteunt:

Stabiele wafertemperatuur + lage vervuiling + lage deeltjesgeneratie + herhaalbare groei + voorspelbare levensduur

6. Veelgestelde vragen

1. Wat is het belangrijkste doel van siliciumcarbidecoating op grafiet?

Het creëert een zeer zuiver, chemisch bestendig procesoppervlak terwijl de bewerkbaarheid en thermische voordelen van het grafietlichaam behouden blijven.

2. Waarom wordt CVD gebruikt voor SiC-coating?

CVD zorgt ervoor dat SiC rechtstreeks op complexe grafietoppervlakken kan groeien en biedt controle over de coatingstructuur, dikte en uniformiteit wanneer het afzettingsproces op de juiste manier is ontworpen.

3. Is een dikkere SiC-coating altijd beter?

Nee. De dikte moet worden afgewogen tegen restspanning, maattolerantie, componentgeometrie en gebruiksomstandigheden.

4. Waardoor barst of delamineert de SiC-coating?

Veelvoorkomende oorzaken zijn onder meer grafiet/SiC CTE-mismatch, restspanning, grensvlakdefecten, ongepaste afzettingsomstandigheden en herhaalde thermische cycli.

5. Welke informatie is nodig voor een offerteaanvraag voor SiC-gecoat grafiet?

Geef de tekening, het reactormodel, het proces, de wafergrootte, de bedrijfstemperatuur, de proces- en reinigingsgassen, de grafietvereisten, de coatingspecificatie, kritische toleranties, inspectiecriteria en hoeveelheid op.

Heeft u een op maat gemaakte CVD SiC-gecoate grafietcomponent nodig?

VeTek Semiconductor levert SiC-gecoate grafietcomponenten voor halfgeleiderepitaxie en gerelateerde verwerkingstoepassingen bij hoge temperaturen.

Deel uw reactormodel, componenttekeningen, grafietvereisten, coatingspecificaties, bedrijfsomstandigheden en inspectiecriteria om een ​​geschikte oplossing te bespreken.

Vraag technisch advies aan| Dien uw tekening in

Ontdek ons ​​assortiment siliciumcarbidecoatings.

Referenties

1. SGL-koolstof. SIGRAFINE® SiC-coatings.Technische gegevens en toepassingsinformatie voor CVD SiC-coatings op isostatisch grafiet.

2. Mersen. Halfgeleiderprocesapparatuur - Ultrapuur grafiet bedekt met siliciumcarbide.Technische informatie voor epitaxie- en MOCVD-toepassingen.

3. Huo, Y., Qin, S., Chen, Y., et al. "Onderzoek naar de correlatie tussen processtructuur en eigenschappen in CVD-SiC-coatings op grafietsubstraten."Wetenschappelijke rapporten, vol. 16, artikel 4150, 2026.

4. Ma, Q., et al. "Interfaciale hechting van CVD-SiC-coatings op grafietsubstraten: rol van temperatuur in microstructuur en mechanische eigenschappen."Keramiek Internationaal, vol. 52, nummer 3, 2026, blz. 3711–3718.
