Hoe wordt CVD-siliciumcarbidecoating op grafiet afgezet?

A CVD-siliciumcarbide (SiC) coatingwordt gevormd door een verwarmde grafietcomponent bloot te stellen aan gecontroleerde precursorgassen in een chemische dampafzettingsreactor. Reactieve soorten bereiken het grafietoppervlak, waar SiC kiemt en uitgroeit tot een dichte polykristallijne laag. Voor halfgeleider susceptoren en waferdragers hangt een succesvolle afzetting af van de zuiverheid van het grafiet, de voorbereiding van het oppervlak, de temperatuur, de druk, de gaschemie, de massaoverdracht, de geometrie en de compatibiliteit met thermische uitzetting.

Het doel is niet simpelweg om grafiet te ‘bedekken’, maar om een ​​procesoppervlak met hoge zuiverheid te creëren met gecontroleerde dikte, ruwheid, stoichiometrie en interface-integriteit.

1. Van grafietsubstraat naar een CVD-klaar oppervlak

Het proces begint met substraatselectie, bewerking en zuivering.Zeer zuiver isostatisch grafietwordt vaak gebruikt omdat het bewerkbaarheid, thermische stabiliteit en een relatief uniforme microstructuur combineert.

Belangrijke substraatfactoren zijn onder meer zuiverheid, dichtheid, porositeit, korrelstructuur en thermische uitzettingscoëfficiënt (CTE). Voor susceptors en waferdragers is de nauwkeurigheid van de bewerking net zo belangrijk, omdat de zakdiepte, vlakheid, randgeometrie en wanddikte de gasstroom en het uiteindelijke thermische gedrag kunnen beïnvloeden.

Een vereenvoudigde reeks is:

Grafietselectie → Precisiebewerking → Zuivering → Oppervlaktevoorbereiding → CVD-afzetting → Inspectie

Vóór de afzetting moet het oppervlak schoon zijn en geschikt voor kiemvorming. Vervuiling, losse deeltjes of plaatselijke schade aan het oppervlak kunnen de vroege SiC-groei verstoren en later zwakke gebieden, gaatjes of niet-uniforme gebieden worden. De voorbereiding van het substraat en het aanbrengen van de coating moeten daarom als één geïntegreerd proces worden behandeld.

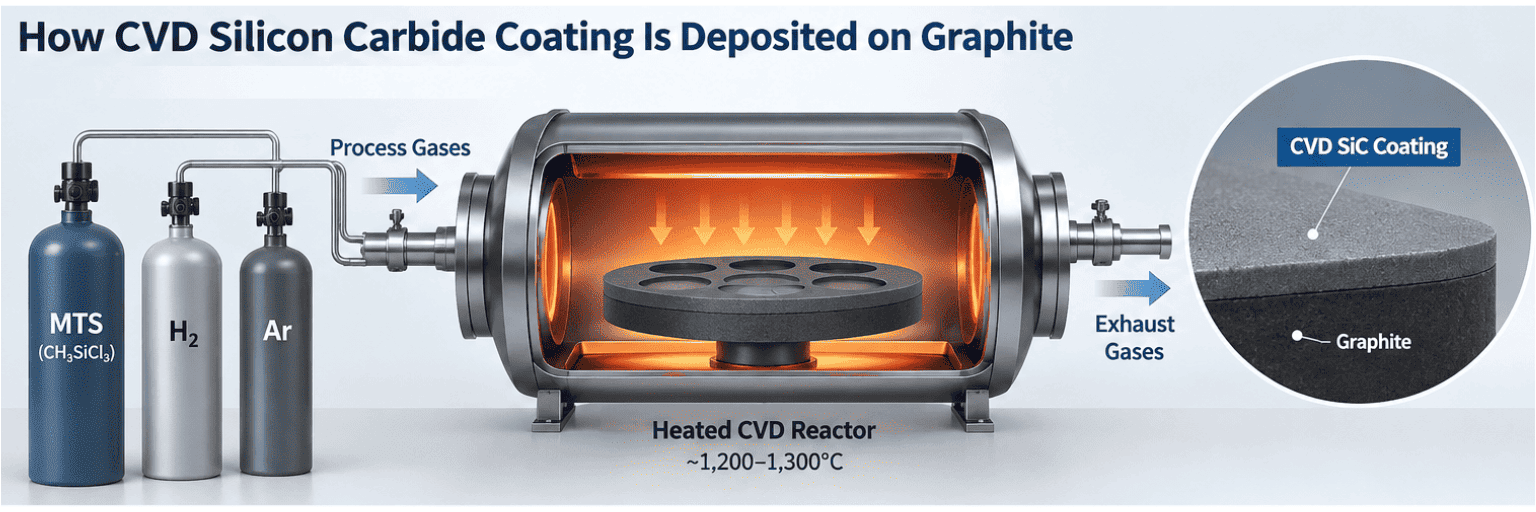

2. Hoe SiC zich vormt in de CVD-reactor

Een veel bestudeerd routegebruikmethyltrichloorsilaan (MTS, CH3SiCl3)als een silicium- en koolstofvoorloper uit één bron, met waterstof en vaak argon in het gassysteem. Bij hoge temperaturen ontleedt MTS door gasfase- en oppervlaktereacties. Reactieve soorten worden door de grenslaag getransporteerd, adsorberen op het hete grafietoppervlak, reageren en vormen vast SiC terwijl vluchtige bijproducten worden verwijderd.

De afzettingsvolgorde kan worden vereenvoudigd als:

Precursorlevering → Gastransport → Grenslaagdiffusie → Oppervlakte-adsorptie → Nucleatie → Graangroei

Commerciële CVD SiC-afzetting op grafiet wordt gewoonlijk boven ongeveer uitgevoerd1.200°C; SGL Carbon rapporteert een typisch bereik van1.200–1.300°Cvoor zijn proces.

Een 2026Wetenschappelijke rapportenstudie met behulp van een onderzocht MTS-H2-systeem1.100–1.350°Cen identificeerde een overgang dichtbij1.180°Ctussen sterkere controle over de oppervlaktereactie en een regime waarin transport en diffusie steeds belangrijker worden.

Bij lagere temperaturen kan de oppervlaktereactiekinetiek de afzetting beperken. Naarmate de temperatuur stijgt, versnelt de afbraak van precursoren. Zodra oppervlaktereacties voldoende snel zijn, wordt het transport van reactieve soorten door de gasgrenslaag belangrijker.

Voor complexe susceptors is de uniformiteit van de coating daarom ook een voorwaardevloeistofdynamica probleem.

3. Wat bepaalt de groei, dikte en uniformiteit?

De CVD SiC-kwaliteit wordt bepaald door verschillende gekoppelde variabelen, niet door één “beste” temperatuur.

Temperatuur heeft een sterke invloed op de morfologie. In het onderzoek uit 2026 was depositie nabij1.200°Cproduceerden onder de geteste omstandigheden dichte, goed gedefinieerde β-SiC-korrels, terwijl excessieve temperaturen grovere structuren bevorderden.

De gassamenstelling is net zo belangrijk. In een MTS-H2-systeem verandert de waterstof-MTS-verhouding de koolstof- en siliciumhoudende reactieroutes. De aangehaalde studie verkreeg bijna stoichiometrische Si/C bij eenMolaire verhouding H2/MTS rond de 10onder zijn omstandigheden; dit moet worden behandeld als een onderzoeksvoorbeeld, en niet als een universeel industrieel recept.

Druk en gassnelheid beïnvloeden hoe reactieve soorten complexe kenmerken bereiken. Scherpe hoeken, diepe zakken, groeven en afgeschermde oppervlakken kunnen verschillende lokale grenslaagomstandigheden ontwikkelen, zodat een uniforme coating op een vlakke coupon niet-uniform kan worden op een susceptor met meerdere zakken.

Dit is waaromCFD en reactorstroomoptimalisatiezijn nuttig voor complexe halfgeleideronderdelen.

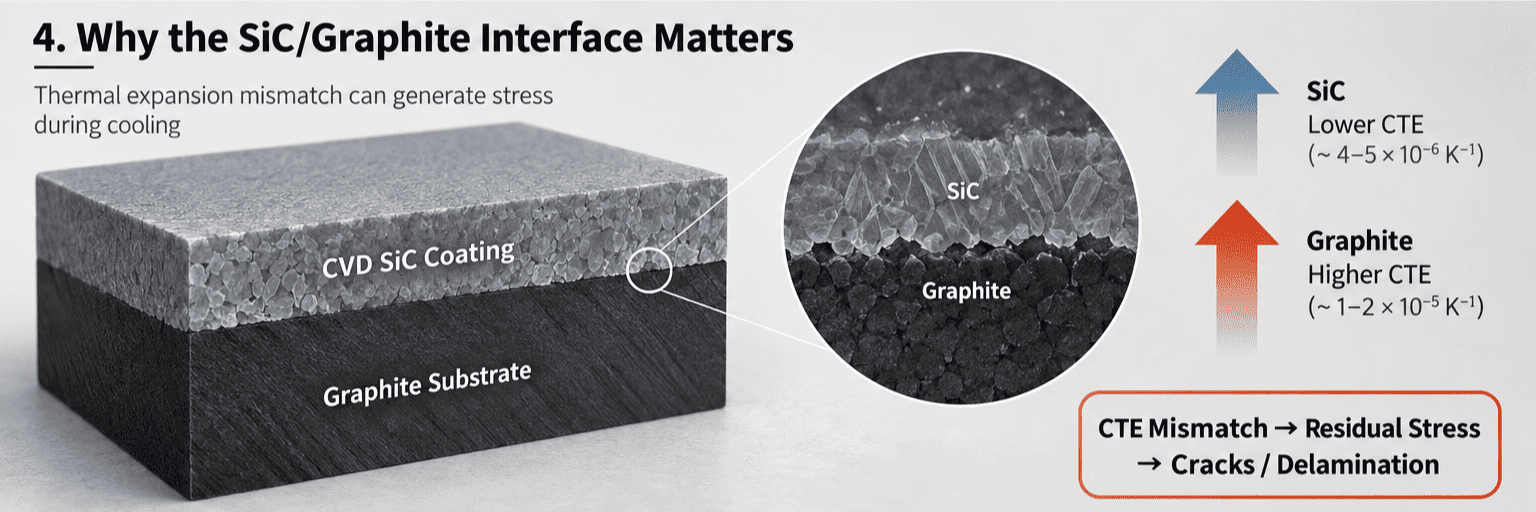

4. Waarom de SiC/Grafiet-interface belangrijk is

Het SiC/grafiet-grensvlak is een belangrijke bepalende factor voor de levensduur van een coating.

SiC wordt bij hoge temperatuur afgezet en de component ondergaat later herhaalde verwarming en koeling tijdens epitaxie of MOCVD. Omdat grafiet en SiC niet identiek uitzetten, ontstaat er thermische spanning tijdens het afkoelen en fietsen.

Een vereenvoudigd faaltraject is:

CTE-mismatch + restspanning → Microscheur → Delaminatie → Deeltjes / Blootgesteld grafiet

Een goed coatingontwerp vereist daarom een ​​grafietkwaliteit met geschikt thermisch uitzettingsgedrag, een gecontroleerde oppervlakteconditie en een afzettingsproces dat overmatige spanningen vermijdt.

Een 2026Keramiek InternationaalUit onderzoek naar CVD SiC op grafiet bleek ook dat de depositietemperatuur de microstructuur van de coating en de hechting aan het grensvlak beïnvloedt.

Dikte is ook van belang. Een dikkere laag kan de beschermende barrière vergroten, maar kan ook de afmetingen van componenten veranderen en de opgebouwde spanning vergroten. Voor halfgeleideronderdelen moet daarom rekening worden gehouden met de laagdikte in combinatie met de geometrie, vlakheid, oppervlakteafwerking en verwachte thermische cycli.

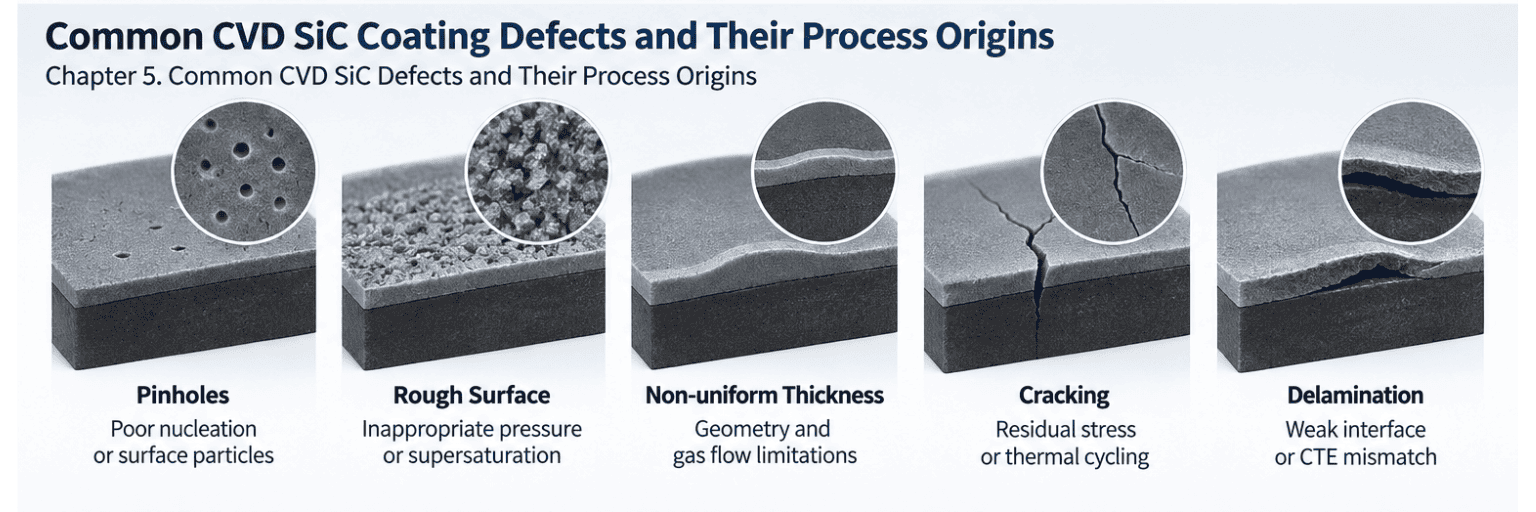

5. Veel voorkomende CVD SiC-defecten en hun procesoorsprong

Coatingdefecten kunnen het beste worden begrepen door het zichtbare symptoom te koppelen aan het groeimechanisme ervan.

Trappen, hoeken, blinde gebieden en waferzakken kunnen de gasstroom verstoren. Als reactieve soorten zijn uitgeput voordat ze een afgeschermd gebied bereiken, kan de lokale afzettingssnelheid afnemen. Omgekeerd kan een plaatselijk hoge oververzadiging een ruwe of defectgevoelige groei bevorderen.

Het doel is niet het hoogste depositiepercentage. Halfgeleidercoating vereist een evenwicht tussendichtheid, zuiverheid, stoichiometrie, oppervlakteruwheid, dikte-uniformiteit en interface-integriteit.

Dit is vooral belangrijk voor MOCVD-dragers met meerdere zakken en epitaxiale susceptors, waarbij verschillende lokale stromingsomstandigheden over dezelfde component kunnen bestaan.

6. Van CVD-coating naar een component van halfgeleiderkwaliteit

Na het aanbrengen moet de coating worden beoordeeld als onderdeel van het voltooide onderdeel en niet als een geïsoleerd materiaal.

Afhankelijk van de toepassing kan de kwalificatie het volgende omvatten:

l Denorme inspectie en vlakheid;

l Coating dikte en dikte-uniformiteit;

l Soppervlakteruwheid;

l Microscopie voor scheuren, gaatjes of abnormale korrels;

l Phase- of microstructuuranalyse;

l Pzuiverheidsverificatie;

l Tracebaarheid en inspectiedocumentatie.

Voor epitaxie en MOCVD moet de coating ook de echte procesomgeving overleven. Een coating die er onmiddellijk na afzetting acceptabel uitziet, kan nog steeds degraderen onder herhaalde thermische cycli, agressieve reinigingschemie of plaatselijke reactoromstandigheden.

De engineeringketen kan daarom als volgt worden samengevat:

CVD-recept → Coatingstructuur → Interfacekwaliteit → Componentgeometrie → Thermische / chemische stabiliteit → Waferprocesprestaties

Deze relatie verklaart waarom CVD SiC-coating moet worden gespecificeerd met behulp vanprestatierelevante parameters in plaats van alleen de nominale laagdikte.

Voor een susceptor of waferdrager moet de coatingkwaliteit uiteindelijk samenwerken met de grafietkwaliteit, precisiebewerking en componentgeometrie om stabiel thermisch gedrag, lage vervuiling en herhaalbare halfgeleiderverwerking te ondersteunen.

Veelgestelde vragen / offerteaanvragen

1. Welke precursor wordt gewoonlijk gebruikt voor CVD SiC-coating op grafiet?
Methyltrichloorsilaan (MTS) wordt uitgebreid bestudeerd omdat het zowel silicium als koolstof bevat. De feitelijke productiechemie en depositierecepten variëren per fabrikant, reactor en toepassing.

2. Welke temperatuur wordt gebruikt om CVD SiC op grafiet af te zetten?
Commerciële en onderzoeksprocessen werken gewoonlijk boven de 1200°C, maar de optimale temperatuur hangt af van het reactorontwerp, de druk, de precursorchemie, de grafietkwaliteit en de vereiste coatingstructuur.

3. Wat bepaalt de uniformiteit van de SiC-laagdikte?
Gasstroom, druk, componentgeometrie, depositietijd, temperatuurverdeling en precursortransport zijn allemaal van belang. Diepe zakken, hoeken en afgeschermde oppervlakken zijn bijzonder gevoelig voor lokale massaoverdrachtsomstandigheden.

4. Waarom kan CVD SiC-coating barsten of delamineren?
Typische oorzaken zijn onder meer restspanning, grafiet/SiC CTE-mismatch, inadequate voorbereiding van het grensvlak, microstructurele defecten in de coating en herhaalde thermische cycli.

5. Welke informatie moet worden verstrekt voor een offerteaanvraag voor CVD SiC-coating?
Geef de 2D-tekening of 3D-model, componentfunctie, reactormodel, procesomstandigheden, grafietvereiste, laagdikte, oppervlakteruwheid, maattoleranties, inspectie-eisen en vereiste hoeveelheid op.

Referenties

1. SGL-koolstof.SIGRAFINE® SiC-coating — CVD SiC-afzetting op isostatisch grafiet, coatingtemperatuur en thermische uitzettingsmatching.

2. Huo, Y. et al.Studie van de correlatie tussen processtructuur en eigenschappen in CVD-SiC-coatings op grafietsubstraten. Wetenschappelijke rapporten, vol. 16, artikel 4150, 2026.

3. Ma, Q. et al.Grensvlakadhesie van CVD-SiC-coatings op grafietsubstraten: rol van temperatuur in microstructuur en mechanische eigenschappen. Keramiek Internationaal, vol. 52, 2026.

4. Zhu, D., Hing, P., Brown, P., Sahai, Y.Karakterisering van siliciumcarbidecoatings gegroeid op grafiet door chemische dampafzetting. Journal of materiaalverwerkingstechnologie, vol. 48, 1995.
