Waarom is grafiet gecoat met siliciumcarbide voor halfgeleiderepitaxie?

Bij halfgeleiderepitaxie wordt zelden gekozen voor grafiet, simpelweg omdat het bestand is tegen hoge temperaturen. De echte waarde ervan ligt in de combinatie van bewerkbaarheid, thermische respons, elektrisch gedrag en het vermogen om complexe reactorcomponenten te vormen, zoals vat susceptors, pancake susceptors, single-waferhouders en MOCVD-dragers. Toch is hetzelfde grafietoppervlak dat deze voordelen biedt niet altijd geschikt voor directe en herhaalde blootstelling aan de epitaxieomgeving. Dit is de reden waarom veel kritische grafietcomponenten worden beschermd met een dichtheidchemisch opgedampte siliciumcarbidecoating, waardoor ontstaat wat gewoonlijk wordt omschreven alsSiC-gecoat grafiet.

Het technische concept is eenvoudig maar belangrijk: het grafietlichaam vormt het structurele en thermische platform, terwijl de CVD SiC-laag het procesgerichte oppervlak wordt. Het resulterende onderdeel moet daarom worden beschouwd als één geïntegreerd materiaalsysteem en niet als grafiet met een optionele beschermlaag.

Waarom grafiet belangrijk blijft in epitaxiereactoren

Een epitaxiale susceptor verricht aanzienlijk meer werk dan alleen het vasthouden van een wafer. Het bepaalt de mechanische positie van de wafer, neemt deel aan de warmteoverdracht en werkt, afhankelijk van het reactorontwerp, samen met rotatie, inductieverwarming en gasstroom. Kleine veranderingen in pocketdiepte, vlakheid, oppervlakteprofiel of thermisch gedrag kunnen de lokale waferomgeving veranderen en uiteindelijk de epitaxiale uniformiteit beïnvloeden.

Deze eis verklaart het voortdurende gebruik van fijnkorrelig en isostatisch grafiet. Grafiet kan met precisie worden bewerkt tot geometrieën die aanzienlijk moeilijker of duurder zijn om uit veel dichte keramische materialen te vervaardigen. Het biedt ook thermische en elektrische eigenschappen die compatibel zijn met verschillende heetwandige en inductieverwarmde reactorconcepten.

Voor commercieel silicium enSiC-epitaxieSGL Carbon identificeert isostatisch grafiet met hoge sterkte als het basismateriaal voor gecoate susceptoren en merkt op dat de kwaliteit van het susceptormateriaal een directe invloed heeft op de kwaliteit van de epitaxiale laag. Nauwe maattoleranties, homogene coating en zuiverheid worden daarom behandeld als onderling verbonden vereisten in plaats van onafhankelijke specificaties.

De moeilijkheid is dat een materiaal dat geschikt is voor het bouwen van het thermische lichaam niet noodzakelijkerwijs het optimale oppervlak is voor contact met de procesatmosfeer. Dit onderscheid is de fundamentele reden voor het toepassen van siliciumcarbide.

Waarom kaal grafiet geen ideaal procesgericht oppervlak is

A kale grafietcomponentwerkt in een omgeving met hoge temperaturen, reactieve precursorgassen en herhaalde verwarming en koeling. Onder deze omstandigheden kan het oppervlak geleidelijk onderdeel worden van de reactorchemie.

Bij siliciumcarbide-epitaxie is dit probleem bijzonder duidelijk. Gepubliceerd werk over op chloride gebaseerd SiC CVD beschrijft grafietsusceptors die specifiek met SiC zijn gecoat om te voorkomen dat onzuiverheden en extra koolwaterstoffen tijdens de groei uit heet grafiet vrijkomen. Hetzelfde werk rapporteert dat degradatie van de SiC-coating op hotspots de reproduceerbaarheid van run tot run kan beïnvloeden, wat illustreert dat de toestand van het susceptoroppervlak onderdeel kan worden van het proces zelf.

Het risico is dus breder dan enkelvoudige oxidatie. Directe blootstelling kan leiden tot chemische aantasting, progressieve opruwing van het oppervlak, het vrijkomen van deeltjes, blootstelling aan sporen van onzuiverheden of ongewenste reacties tussen het grafiet en het procesgas. Reinigingscycli kunnen een ander stressmechanisme introduceren, omdat dezelfde component herhaaldelijk zowel de afzettingschemie als de kamerreinigingschemie moet overleven.

Bij de productie van halfgeleiders creëert dit een ongewenste feedbacklus. Oppervlaktedegradatie verandert de toestand van de susceptor; een veranderende susceptor kan de lokale chemische en thermische grens rond de wafel wijzigen; en een veranderende grens kan de herhaalbaarheid van processen verminderen.

Het doel van het coaten van grafiet is daarom niet alleen om het onderdeel ‘corrosiebestendiger’ te maken. Het is het behouden van deprocesgerichte grens stabieler in de tijd.

CVD SiC als functionele interface tussen grafiet en het proces

Een CVD SiC-coating creëert een dicht siliciumcarbide-oppervlak over het machinaal bewerkte grafietlichaam. Commerciële SiC-coatings worden gewoonlijk afgezet door chemische dampafzetting bij temperaturen boven ongeveer 1.200 °C. SGL Carbon rapporteert typische depositietemperaturen van 1.200–1.300 °C en benadrukt specifiek dat het thermische uitzettingsgedrag van het grafietsubstraat moet worden afgestemd op de coating om thermische spanning te minimaliseren.

Eenmaal afgezet fungeert de SiC-laag als een functioneel grensvlak tussen het grafiet en de reactoratmosfeer. De chemische weerstand vermindert de directe aanval op de onderliggende koolstof. De dichtheid ervan beperkt de directe blootstelling van het grafiet aan de procesomgeving. De hoge zuiverheid ervan zorgt voor een beter gecontroleerd oppervlak dicht bij de wafer, en de mechanische integriteit ervan helpt de vorming van erosiegerelateerde deeltjes te verminderen.

Deze voordelen zijn afhankelijk van het intact blijven van de coating. Een coating met een slechte dikte-uniformiteit, plaatselijke gaatjes, restspanning of zwakke hechting kan uiteindelijk barsten of delamineren. Wanneer dat gebeurt, komt het grafiet weer bloot te liggen en gaat de beschermende functie plaatselijk verloren.

Om deze reden is de laagdikte alleen geen zinvolle kwaliteitsmaatstaf. De nuttiger technische parameters zijn de combinatie vanzuiverheid, dichtheid, oppervlakteruwheid, dikte-uniformiteit, microstructuur, substraatcompatibiliteit en interface-integriteit.

Mersen volgt dezelfde materiaalsysteembenadering in zijn richtlijnen voor halfgeleiderapparatuur. Het beschrijft ultrazuiver grafiet gecoat met SiC voor epitaxie en MOCVD en benadrukt specifiek de CTE-compatibiliteit tussen grafiet en siliciumcarbide als voorwaarde voor langdurige coatingintegriteit.

Praktisch gezien is het ideale onderdeel niet het onderdeel met de dikste SiC-laag. Het is degene waarbij de grafietkwaliteit, de coatingarchitectuur, de bewerkingstoleranties en de bedrijfsomstandigheden voldoende op elkaar zijn afgestemd om stabiel te blijven tijdens herhaalde procescycli.

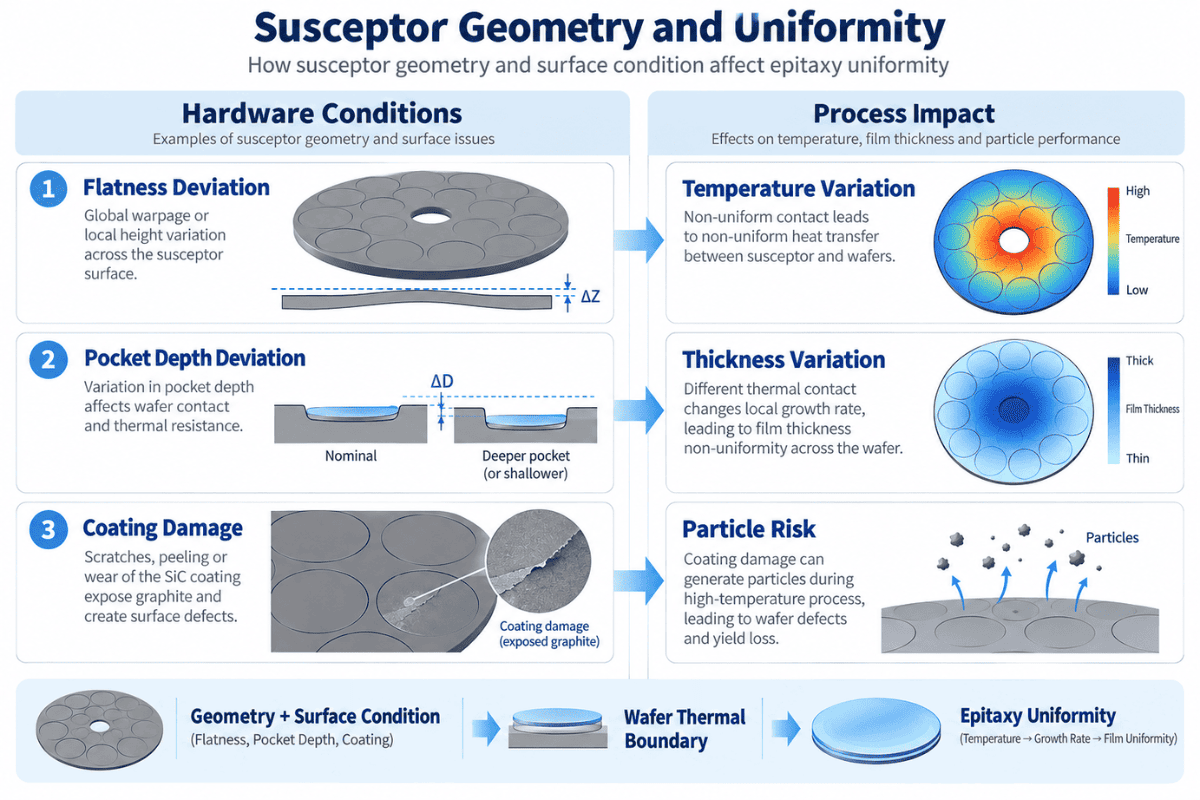

Hoe beïnvloeden de geometrie en vlakheid van de susceptor de uniformiteit van de wafertemperatuur?

De waarde van een met SiC gecoate susceptor wordt duidelijker wanneer het onderdeel wordt gezien als onderdeel van het thermische veld in plaats van alleen maar als een verbruiksartikel.

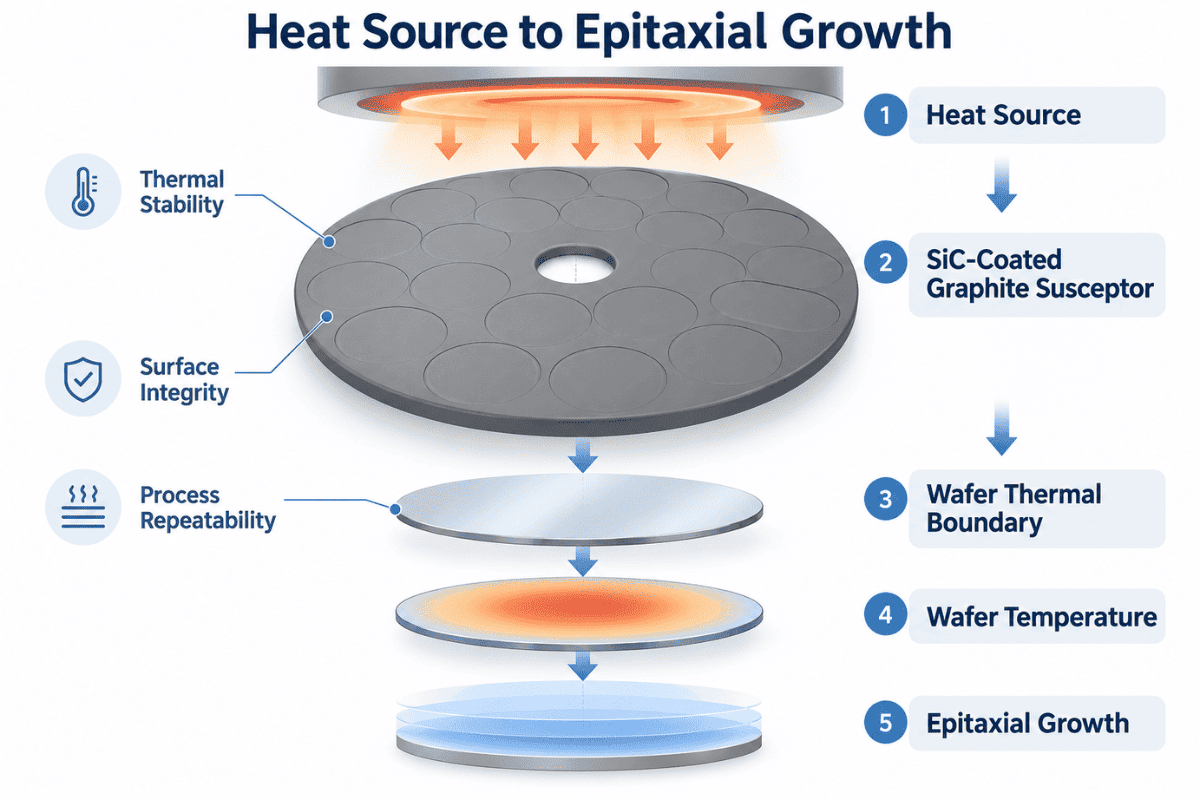

Het energiepad in een vereenvoudigd epitaxiesysteem kan worden weergegeven als:

Warmtebron → SiC-gecoate grafiet susceptor → Wafer thermische grens → Wafertemperatuur → Epitaxiale groei

Elke interface is belangrijk. Als de susceptor vervormd raakt, als de zakken van afmeting veranderen, als afzettingen zich ongelijkmatig ophopen of als de coating plaatselijk bezwijkt, kunnen de omstandigheden die de wafel ervaart veranderen, zelfs als het nominale reactorrecept onveranderd blijft.

Daarom zijn precisiebewerking en coatingkwaliteit nauw met elkaar verbonden. SGL Carbon benadrukt het zakprofiel, de vlakheid, de oppervlakteafwerking, de zuiverheid en de homogene SiC-coating voor silicium-epitaxie-susceptors en koppelt ook susceptor-eigenschappen aan de kwaliteit van de epitaxiale laag.

Een soortgelijke relatie bestaat bij MOCVD. Waferdragers roteren substraten door een gecontroleerd thermisch en precursorveld, en het thermische gedrag van de drager draagt ​​bij aan de verdeling van de wafertemperatuur. SGL Carbon merkt op dat zeer zuiver grafiet, homogene SiC-coatings en nauwe maattoleranties worden gebruikt om de prestaties van de drager te controleren in LED- en GaN-gerelateerde MOCVD-toepassingen.

Het zou daarom onnauwkeurig zijn om te beweren dat SiC-coating alleen ‘de epitaxiale opbrengst verbetert’. De meer verdedigbare technische conclusie is dat een stabiele, goed ontworpen SiC-gecoate grafietcomponent helpt dethermische, chemische en contaminatierandvoorwaardenvereist voor herhaalbare epitaxie.

Dat onderscheid is belangrijk voor zowel de technische nauwkeurigheid als de kwalificatie van de leverancier.

Waarom de vereisten verschillen tussen silicium- en SiC-epitaxie

Het onderliggende materiaalconcept is vergelijkbaar voor epitaxie van silicium en SiC, maar de ernst van de werkomgeving is anders.

Bij siliciumepitaxie moeten zeer zuiver gecoate susceptors de maatnauwkeurigheid, thermische uniformiteit en een schoon procesoppervlak behouden. Commerciële leveranciers leggen sterke nadruk op vlakheid, zakgeometrie, bewerkingstolerantie en homogeniteit van de coating, omdat de susceptor deel uitmaakt van het waferverwarmingssysteem.

SiC-epitaxie plaatst doorgaans grotere thermische en chemische spanning op de hete zone. Op chloride gebaseerde SiC-groei kan bijvoorbeeld in gepubliceerde reactorstudies plaatsvinden bij temperaturen rond de 1.570°C. Onder dergelijke omstandigheden wordt degradatie van de coating op gelokaliseerde hotspots bijzonder relevant omdat veranderingen in het susceptoroppervlak de reproduceerbaarheid over meerdere runs kunnen beïnvloeden.

De relevante vraag is daarom niet of SiC-coating “beter” is voor het ene proces dan het andere. De juiste vraag is of de coatingarchitectuur compatibel is met de werkelijkheidtemperatuur, gaschemie, thermische cyclus, reinigingsmethode en componentgeometrie.

Dezelfde logica is van toepassing bij het evalueren van alternatieve coatings zoals TaC of bij het overwegen van vaste SiC-componenten. Materiaalkeuze moet de procesomgeving volgen en niet een generieke materiaalhiërarchie.

Specificatie van SiC-gecoat grafiet als technisch onderdeel

Een technisch betekenisvolle specificatie begint bij de reactor en niet bij de coating.

De leverancier moet het epitaxieproces, de reactorconfiguratie, de wafergrootte, de componentgeometrie, de bedrijfstemperatuur, de procesgassen en de reinigingschemie begrijpen voordat hij de grafiet- en coatingvereisten definieert. De componenttekening moet vervolgens de kamergeometrie, vlakheid, kritische afmetingen en oppervlakteafwerking bepalen. Pas nadat deze vereisten zijn begrepen, mogen de coatingdikte, uniformiteit, ruwheid en inspectiecriteria worden afgerond.

Deze aanpak verandert de offerteaanvraag van een goederenaanvraag:

“Citaat ASiC-gecoate grafiet susceptor.”

—volgens een technische specificatie die rond het eigenlijke proces is opgebouwd.

Voor epitaxiecomponenten is het doel niet simpelweg het maximaliseren van de levensduur van de coating. Het doel is om een ​​ondersteunend onderdeel te behoudenstabiele wafertemperatuur, gecontroleerde verontreiniging, laag deeltjesrisico, maatconsistentie en herhaalbare groeiomstandighedengedurende de beoogde dienstperiode.

Veelgestelde vragen

1. Waarom is grafiet bij epitaxie bedekt met siliciumcarbide?

Grafiet biedt bewerkbaarheid en nuttige thermische eigenschappen, terwijl CVD SiC een chemisch stabiel, zeer zuiver procesoppervlak biedt. De combinatie maakt het mogelijk dat complexe grafiet-susceptors kunnen werken in veeleisende halfgeleideromgevingen.

2. Waarom geen kaal grafiet gebruiken?

Kale grafiet kan interageren met reactieve gassen, onzuiverheden blootleggen, opruwen of na verloop van tijd deeltjes genereren. Een dichte SiC-coating scheidt het grafiet van de procesatmosfeer.

3. Elimineert SiC-coating vervuiling?

Nee. Het vermindert het risico op grafietgerelateerde verontreiniging als de coating intact blijft, maar verontreiniging kan ook afkomstig zijn van gassen, kameroppervlakken, afzettingen, behandeling en andere reactorcomponenten.

4. Heeft de SiC-coating invloed op de thermische prestaties?

Ja. De coating, het grafietsubstraat, de componentgeometrie en de oppervlakteconditie beïnvloeden samen de thermische grens tussen de susceptor en de wafer. De coating moet daarom worden beoordeeld als onderdeel van het volledige onderdeel.

5. Welke informatie moet in een offerteaanvraag worden opgenomen?

Een nuttige offerteaanvraag moet het reactormodel, het procestype, de wafergrootte, de componenttekening, de bedrijfstemperatuur, proces- en reinigingsgassen, grafietvereisten, coatingspecificatie, kritische toleranties, oppervlakteafwerking, inspectiecriteria en vereiste hoeveelheid omvatten.

Referenties

1. SGL-koolstof. Grafiet susceptoren en componenten voor silicium- en SiC-epitaxie.

2. SGL-koolstof. SIGRAFINE® SiC-coating.

3. Mersen. Halfgeleiderprocesapparatuur - Ultrapuur grafiet bedekt met siliciumcarbide. Pedersen, H. et al. SiC-epitaxiegroei met behulp van op chloride gebaseerde CVD. Tijdschrift voor kristalgroei.
