Substraat versus epitaxie: sleutelrollen bij de productie van halfgeleiders

Inleiding: De twee pijlers van moderne chips

Om echt te begrijpen hoe een geavanceerde chip snelle berekeningen en een hoog uitgangsvermogen bereikt, moeten we ons verdiepen in de twee fundamentele pijlers van zijn fysieke structuur: het halfgeleidersubstraat en het epitaxiale groeiproces.

Simpel gezegd vormt het substraat de ‘basis’ voor mechanische ondersteuning en warmteafvoer, terwijl de epitaxiale laag de ‘actieve functionele laag’ is die nauwgezet op die ‘basis’ is gebouwd. Hoewel de twee termen slechts één karakter verschillen, hebben ze fundamentele verschillen in materiële structuur, fabricageprocessen en functionele rollen. Dit artikel schetst systematisch hun technische verschillen, belangrijkste parameters en beslissende impact op de prestaties van het uiteindelijke apparaat.

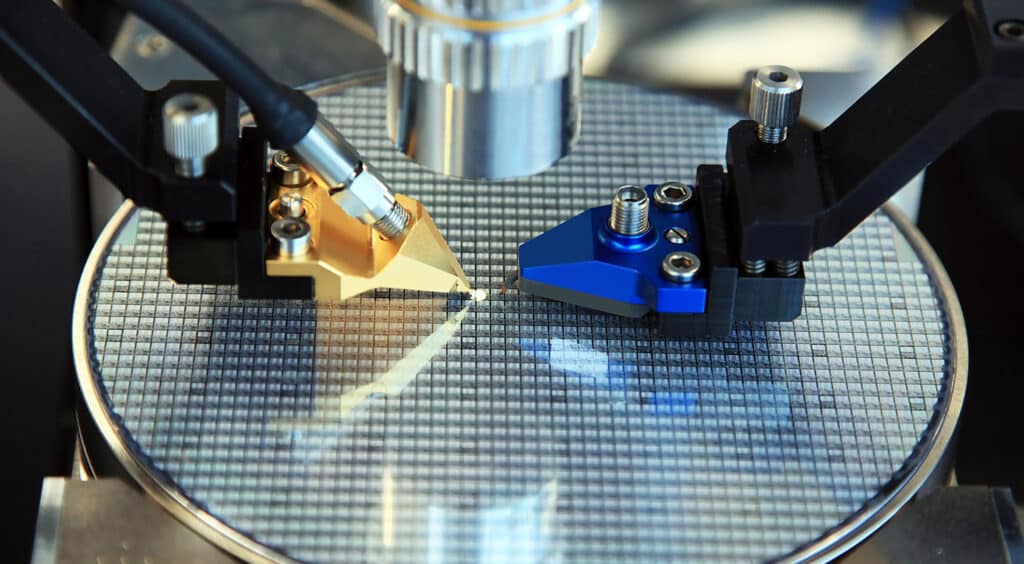

I. Wat is een halfgeleidersubstraat?

[Belangrijke conclusie van dit deel]: Een halfgeleidersubstraat dient als ‘skelet’ en ‘koellichaam’ van het apparaat. Hoogzuiver monokristallijn silicium (Si) domineert de consumentenmarkt, terwijl siliciumcarbide (SiC), met zijn hoge thermische geleidbaarheid van 4,9 W/cm·K, een onmisbare keuze is geworden voor elektrische voertuigen en hoogspanningstoepassingen.

Halfgeleidersubstraten vormen de structurele en thermische basis van bijna alle halfgeleiderapparaten. Vanuit mechanisch perspectief dienen ze als het fysieke platform dat micro- en nanostructuren ondersteunt; belangrijker nog, ze bieden een continu kristalroostersjabloon dat de kristaloriëntatie en structurele integriteit van vervolgens afgezette lagen bepaalt.

Afhankelijk van de toepassingsvereisten kunnen substraatmaterialen eenkristallijn, polykristallijn of zelfs amorf zijn; Hoogwaardige elektronische apparaten zijn echter vrijwel volledig afhankelijk van zeer zuivere monokristallijne blokken om korrelgrenzen en defecten die de mobiliteit van dragers belemmeren te minimaliseren.

1.1 Gangbare substraattypen en hun materiaaleigenschappen

De keuze voor substraten van groot formaat heeft een directe invloed op de prestaties van het apparaat, de productieopbrengst en de kostenstructuur. De industrie maakt voornamelijk gebruik van drie belangrijke soorten substraten:

• Siliciumsubstraten: Eénkristallijn silicium (Si), gekweekt via de Czochralski (CZ) of Float Zone (FZ)-methoden, blijft tot op de dag van vandaag de absolute mainstream in de mondiale halfgeleiderindustrie. De voordelen liggen in uitzonderlijke kosteneffectiviteit, hoge mechanische sterkte en schaalbaarheid tot 300 mm (12 inch). Het wordt veel gebruikt in consumentenprocessors, geheugenapparaten en standaard zonnecellen.
• Substraten met brede bandafstand (siliciumcarbide en saffier): Wanneer de vermogens- en frequentievereisten de fysieke grenzen van silicium overschrijden, worden materialen met een brede bandafstand de onvermijdelijke keuze.
• Siliciumcarbide (SiC): Met een uitstekende thermische geleidbaarheid (ongeveer 3,7 tot 4,9 W/cm·K[1]) en een hoge elektrische veldsterkte is het een ideale keuze voor omvormers voor elektrische voertuigen (EV) en hoogspanningsnetten.
• Saffier (Al₂O₃): Met uitstekende optische transparantie en diëlektrische isolatie-eigenschappen wordt het veel gebruikt in blauwe/ultraviolette LED's en gespecialiseerde RF SOI-toepassingen.
• Kwartssubstraat: Dankzij de extreem hoge chemische inertheid, de extreem lage thermische uitzettingscoëfficiënt en de hoge optische zuiverheid, wordt het voornamelijk gebruikt in hoogwaardige optische componenten, blanco maskers en gespecialiseerde sensorapparatuur.

1.2 De twee kernfuncties van substraten: ondersteuning en warmteafvoer

Tijdens de daadwerkelijke werking van het apparaat vervullen bulksubstraten twee onvervangbare sleutelfuncties:

Mechanische ondersteuning: Biedt structurele stijfheid tijdens zware thermische cycli, chemische processen onder hoog vacuüm, het hanteren van wafers en back-end-verpakking, waardoor het kromtrekken en breken van de wafer effectief wordt voorkomen.

Warmtegeleiding (warmteafvoer): Moderne chips genereren enorme plaatselijke warmtestromen; bulk-siliciumsubstraten fungeren als directe warmteputten en voeren de warmte naar buiten af ​​om oververhitting van het verbindingsgebied en thermische overstroming te voorkomen.

II. Wat is halfgeleider epitaxiale groei? (Prestatiegedreven actieve laag)

[Belangrijke conclusie van dit deel]: De epitaxiale laag is de ‘ziel van de prestaties van een chip’. CVD/MOCVD kan grootschalige industriële productie aan, terwijl MBE (Molecular Beam Epitaxy) ultra-steile interfaces met precisie op atomair niveau mogelijk maakt. Zonder epitaxiale technologie zou de ultralage aan-weerstand van 5G millimetergolfradar en hoogspannings-MOSFET's onmogelijk zijn.

Hoewel het substraat een stabiele basis biedt, bevatten in bulk gekweekte enkele kristallen onvermijdelijk microdefecten, natuurlijke onzuiverheden en vaste elektrische eigenschappen. Om ultrasnelle en uiterst efficiënte apparaten te fabriceren, hebben fabrikanten epitaxie toegepast: de gecontroleerde afzetting van ultraschone, dunne kristallagen op een doelsubstraat.

Tijdens het epitaxiale proces worden atomen uit damp- of moleculaire bundels op het verwarmde substraatoppervlak afgezet en perfect uitgelijnd met het onderliggende kristalrooster. De resulterende epitaxiale wafel vertoont een extreem hoge kristalzuiverheid, met een defectdichtheid die enkele ordes van grootte lager is dan die van het bulksubstraat.

2.1 Reguliere technologieën en apparatuur voor epitaxiale depositie

Moderne epitaxiale groei wordt voornamelijk bereikt door de volgende geavanceerde methoden:

• Chemische dampafzetting (CVD / MOCVD): Gasvormige voorlopers ontleden op het oppervlak van een verwarmde wafel en vormen een uniforme enkelkristallaag. Hiervan is Metal-Organic Chemical Vapour Deposition (MOCVD) de industriestandaard voor de epitaxiale groei van III-V-verbindingen en halfgeleiders met een brede bandafstand.

• Moleculaire bundelepitaxie (MBE): Dit proces wordt uitgevoerd in een ultrahoogvacuüm (UHV)-omgeving en bereikt precisie op één atoomlaag door een precieze thermische straal op het substraat te richten, wat resulteert in extreem steile grensvlakgradiënten. Het is geschikt voor ultrafijne structuren zoals kwantumputten.

Hoogwaardige epitaxiale depositie is niet alleen afhankelijk van nauwkeurige procescontrole, maar ook van het levensduurbeheer van belangrijke componenten in de reactiekamer (zoals SiC-gecoate grafietsubstraten), wat een directe invloed heeft op de processtabiliteit en opbrengst.

2.2 Geavanceerde toepassingen mogelijk gemaakt door Epitaxiale technologie

Epitaxie maakt apparaatarchitecturen mogelijk die niet alleen met bulkmaterialen kunnen worden bereikt:

• Silicium-germanium heterojunctie bipolaire transistor (SiGe HBT): Door een ultradunne epitaxiale SiGe-laag op het basisgebied te laten groeien, ontstaat er een bandgapverschuiving, waardoor de hoogfrequente responssnelheid aanzienlijk wordt verbeterd.
• Gespannen siliciumtechnologie: Het afzetten van een dunne siliciumlaag op een SiGe-rooster induceert trek- of drukspanning, waardoor de mobiliteit van de drager toeneemt (zowel de elektronenmobiliteit in n-FET's als de gatenmobiliteit in p-FET's worden verbeterd).
• Selectieve epitaxiale groei (SEG): In moderne FinFET- en Gate-All-Around (GAA)-architecturen vermindert selectieve Si/SiGe epitaxiale groei op de source/drain-gebieden de contactweerstand en verhoogt de verzadigingsstroom.

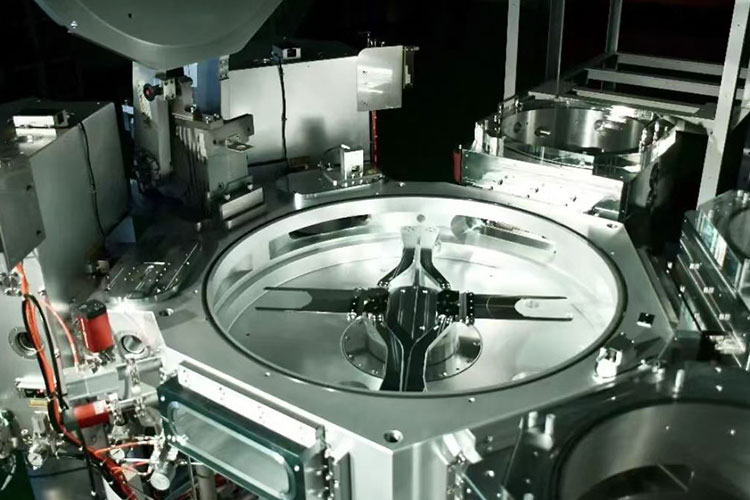

Voor de definitie van het halfgeleider-epitaxieproces raadpleegt u:Wat is een halfgeleiderepitaxieproces?

III. Substraat versus epitaxiale wafel: overzicht van de belangrijkste verschillen

[Belangrijkste conclusie van dit deel]: De meest directe manier om onderscheid te maken tussen de twee is door hun ‘functionele rollen’ te onderzoeken: het substraat is verantwoordelijk voor het weerstaan ​​van fysieke en thermische schokken, terwijl de epitaxiale laag verantwoordelijk is voor het weerstaan ​​van stroom- en elektrische velden. Door het actieve gebied te ontkoppelen van het gebied dat vatbaar is voor defecten, bereiken epitaxiale wafels lekstroomniveaus die meer dan één orde van grootte lager zijn dan apparaten die rechtstreeks op een substraat zijn vervaardigd.

Voor een visuele vergelijking vat de onderstaande tabel de fundamentele verschillen samen tussen bulksubstraten en epitaxiale wafers in termen van belangrijke productieparameters:

IV. Technische vooruitgang: hoe verbetert epitaxie de prestaties van apparaten fundamenteel?

[Belangrijke conclusie van dit deel]: Natuurlijke microdefecten en thermische spanningspunten in bulksubstraten zijn de “verborgen moordenaars” die hoge lekstroom en lage doorslagspanning in apparaten veroorzaken. De essentie van epitaxiale technologie ligt in het ontkoppelen van het ‘defecte mechanische substraat’ van de ‘defectvrije actieve functionele laag’, waardoor het dragertransport binnen de zuivere epitaxiale laag wordt geïsoleerd. Dit ontkoppelingsontwerp resulteert direct in hogere bedrijfsfrequenties, een lager energieverbruik en een langere levensduur van apparaten – een kwalitatieve sprong voorwaarts die nooit kan worden bereikt door alleen bulksubstraten te gebruiken.

De introductie van epitaxiale technologie betekent niet alleen maar ‘het toevoegen van een filmlaag’, maar eerder een kwalitatieve sprong voorwaarts in de betrouwbaarheid van apparaten en elektrische prestaties.

Zelfs met de hoogste chemische zuiverheid bevatten standaard bulksubstraten onvermijdelijk microporositeit, zuurstofneerslag en thermische spanningspunten die overblijven na het kristaltrekproces. Het rechtstreeks vervaardigen van apparaten op bulksubstraten resulteert vaak in hoge lekstroom en lage doorslagspanningstolerantie.

Epitaxiale wafers isoleren daarentegen het transport van dragers binnen een zuivere, defectvrije epitaxiale laag. Door het actieve functionele gebied te ontkoppelen van het defectgevoelige mechanische substraat kunnen fabrikanten het volgende bereiken:

• Hogere werkfrequenties (verminderde parasitaire capaciteit);
• Lager energieverbruik (minder lekkage);
• Langere levensduur van het apparaat en uitzonderlijke stabiliteit onder extreme elektrothermische belasting.

Op het gebied van vermogenshalfgeleiders bepaalt de kwaliteit van de homogene epitaxiale SiC-laag bijvoorbeeld rechtstreeks de doorslagspanning en de aan-weerstand van MOSFET-apparaten - iets dat bulk-SiC-substraten op zichzelf niet kunnen bereiken.

V. Technische problemen die van groot belang zijn voor ingenieurs (FAQ)

(De volgende vragen zijn afgeleid van algemene technische uitdagingen waarmee procesingenieurs van halfgeleiderproductielijnen te maken krijgen tijdens feitelijke epitaxiale groeiprocessen)

Vraag 1: Als de deeltjesmaterie plotseling toeneemt tijdens epitaxiale groei, afgezien van kamerlekken, welke andere gemakkelijk over het hoofd geziene gebieden moeten dan worden onderzocht?

A: Dit is een van de meest uitdagende, onverwachte situaties waarmee ingenieurs te maken krijgen tijdens routinematige waferruns. Nadat we hebben bevestigd dat de kamer luchtdicht is, raden we aan prioriteit te geven aan het onderzoek van drie “verborgen hoeken”:

1. Oppervlakteconditie van de grafietkroes: Microscheuren of loslatende plekken in de SiC-coating kunnen bij hoge temperaturen deeltjes vrijgeven. Als de susceptor meer dan 1000 runs is gebruikt, raden we aan deze onmiddellijk te vervangen voor tests; veel deeltjesproblemen verdwijnen nadat de susceptor is vervangen door een exemplaar met een intacte coating.

2. Druktransiënten tijdens het wisselen van de gasleiding: In MOCVD-systemen kunnen drukschommelingen op het moment van het wisselen van brongas ervoor zorgen dat bijproducten loskomen van de binnenwanden van de leidingen. Wij raden aan de responscurve van de automatische drukregelaar (APC) te inspecteren om te bevestigen of er sprake is van drukoverschrijding.

3. Verontreinigingen op de achterkant van het substraat: Als er fijn stof of organisch residu op de achterkant van het substraat zit voordat het de kamer binnengaat, kan dit bij hoge temperaturen “migreren” naar de epitaxiale laag aan de voorkant – dit is het probleem dat het vaakst over het hoofd wordt gezien.

Het oplossen van deeltjesproblemen is in wezen een proces van “eliminatie”: begin met de verbruiksartikelen die het vaakst worden vervangen en traceer het probleem stap voor stap naar de diepere delen van de kamer.

Vraag 2: Hoe smal is het procesvenster voor stapsgewijze groei bij SiC-epitaxie? Wat zijn de toleranties voor temperatuur- en drukafwijkingen?

A: Deze vraag raakt de kern van het SiC-epitaxieproces: stapsgewijze groei vereist dat er binnen een extreem smal venster tegelijkertijd aan drie voorwaarden wordt voldaan: voldoende oppervlaktemobiliteit, een geschikte kiemvormingsbarrière aan de rand van de stap en onderdrukking van driedimensionale eilandgroei.

Gebaseerd op praktijkgegevens van massaproductielijnen:

• Temperatuur venster: Typisch tussen 1550°C en 1650°C, met een effectief venster van ongeveer ±15°C. Als de temperatuur te laag is, verslechtert de oppervlakteruwheid (RMS) sterk; als de temperatuur te hoog is, verschijnen 3C-SiC polymorfe insluitsels.
• Drukvenster: Typisch geregeld tussen 50 en 200 mbar, met een effectief venster van ongeveer ±20 mbar. Overmatige druk → verminderde oppervlaktemigratielengte en stap-coalescentie; onvoldoende druk → verminderde dampoververzadiging en een aanzienlijke afname van de groeisnelheid.

In praktische technische toepassingen geven de meeste procesingenieurs er de voorkeur aan eerst de temperatuur vast te stellen en vervolgens de druk nauwkeurig af te stemmen om het venster te vinden, omdat de kamer sneller reageert op drukveranderingen, waardoor deze geschikt is voor snelle DOE-scans (Design of Experiments).

Vraag 3: Hoe wordt de vervangingscyclus voor de grafiet susceptor in MOCVD-apparatuur bepaald? Is dit gebaseerd op het aantal runs of op visuele inspectie?

A: Deze kwestie houdt rechtstreeks verband met de balans tussen procesopbrengst en productiekosten en is een belangrijk aandachtspunt voor zowel productielijningenieurs als besluitvormers op het gebied van inkoop.

De praktijk die in de sector gebruikelijk is, is een tweesporenaanpak die ‘batchlevensduur’ en ‘visuele inspectie’ combineert:

• Batch-levensduur: Leveranciers geven een aanbevolen levensduur (zo worden VETEK's SiC-gecoate susceptors aanbevolen voor Aixtron-batches), afgeleid van versnelde verouderingstests op basis van thermische cyclische vermoeidheid van de coating. Zelfs als het uiterlijk normaal is, wordt aanbevolen om de susceptor volgens plan te vervangen voordat deze batchtelling wordt bereikt, om het risico op plotseling falen te beperken.

• Visuele inspectie: Inspecteer na elke batch verwerking het oppervlak van de SiC-coating visueel of onderzoek het onder een microscoop. Als een van de volgende waarschuwingssignalen verschijnt, moet vervanging onmiddellijk worden uitgevoerd; wacht niet tot het einde van de aanbevolen levensduur:

①Zichtbare afbladdering of barsten van de coating;

② Verkleurde plekken met een diameter >1 mm op het oppervlak (wat duidt op schade aan de coating en oxidatie van het grafietsubstraat);

③ Terugkerende lokale diktevariaties in de epitaxiale laag, op voorwaarde dat factoren voor de verdeling van de luchtstroom zijn uitgesloten.

Een algemeen gevalideerde technische praktijk is om de vervangingscyclus in te stellen op 80% van de door de leverancier aanbevolen levensduur, en tegelijkertijd een database met levensduur van substraten op te zetten door het uiterlijk van elke batch te fotograferen en te archiveren. Deze aanpak vermijdt zowel voortijdige sloop (wat verspilling veroorzaakt) als gokken tot de allerlaatste oven, wat zou kunnen resulteren in schroot voor de hele batch.

Vraag 4: Wanneer de buiging of kromming van de epitaxiale wafel de specificaties overschrijdt, is dit dan voornamelijk te wijten aan het substraat of het epitaxiale proces?

A: Dit is de meest besproken kwestie over de toekenning van verantwoordelijkheid onder ingenieurs tijdens opbrengstanalysebijeenkomsten. Het antwoord is: beide dragen bij, maar het relatieve gewicht varieert afhankelijk van het materiële systeem:

Een pragmatische probleemoplossing voor kromtrekkingsproblemen: Controleer eerst de binnenkomende kromtrekkingsgegevens van het substraat (Cpk-rapport van de leverancier) → Controleer vervolgens de temperatuuruniformiteit van de epitaxiale oven (thermokoppelkalibratie) → Pas ten slotte het procesrecept aan.

VI. Samenvatting en selectieaanbevelingen

Samenvattend dient het substraat als het ‘skelet en het koellichaam’, terwijl de epitaxiale laag fungeert als de ‘hersenen en spieren’. Beide zijn onmisbaar:

Als u zich richt op kostengevoelige standaard logica-chips of eenvoudige discrete apparaten, zijn hoogwaardige, grote siliciumsubstraten voldoende om aan uw behoeften te voldoen.

Als uw toepassing hoogfrequente communicatie, hoogspanningsstroomconversie of hooggevoelige fotodetectie omvat, dan zijn wafers geproduceerd met behulp van nauwkeurige epitaxiale processen uw beste keuze.

In de hedendaagse halfgeleiderindustrie, die voortdurend naar “snellere, kleinere en efficiëntere” oplossingen streeft, is epitaxiale technologie een belangrijk instrument geworden om de fysieke grenzen van de wet van Moore te doorbreken.
