Wat is een halve maan in een LPE-reactiekamer?

In epitaxiesystemen van siliciumcarbide (SiC) blijven veel belangrijke reactorcomponenten onbekend buiten de halfgeleiderindustrie. Een van deze componenten is de ‘Halfmoon’, een op grafiet gebaseerd structureel onderdeel dat vaak wordt gebruikt in LPE-reactiekamers.

Hoewel de Halfmoon zelf geen wafeldrager is, speelt hij een belangrijke rol bij het handhaven van de reactorstabiliteit tijdens epitaxiale groeiprocessen bij hoge temperaturen. Naarmate de productie van SiC-halfgeleiders zich ontwikkelt in de richting van grotere wafers en strengere procescontrole, zijn het ontwerp en de materiaalprestaties van interne reactorcomponenten steeds belangrijker geworden.

Inzicht in de LPE-reactiekamer

LPE (Liquid Phase Epitaxy) is een kristalgroeitechniek die wordt gebruikt bij de productie van halfgeleiders. In SiC-epitaxiesystemen werkt de reactiekamer onder extreem veeleisende omstandigheden, waarbij:

• Hoge temperaturen
• Reactieve procesgassen
• Lange thermische cycli
• Strenge controle op besmetting
• Vereisten voor stabiele gasstroom

Moderne SiC-epitaxiesystemen zoals LPE-reactoren zijn sterk afhankelijk van stabiele thermische veldstructuren en gasstroombeheer in de reactiekamer. Zelfs kleine variaties in de temperatuurverdeling of de uniformiteit van de gasstroom kunnen de kwaliteit van de epitaxiale laag en de consistentie van de wafel direct beïnvloeden.

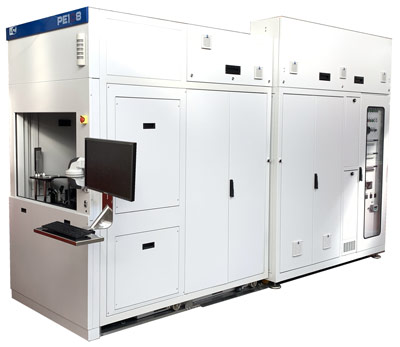

De LPE PE1O6 SiC-epitaxyreactor, een horizontaal hot-wall-systeem dat wordt gebruikt voor geavanceerde SiC-wafelgroei.

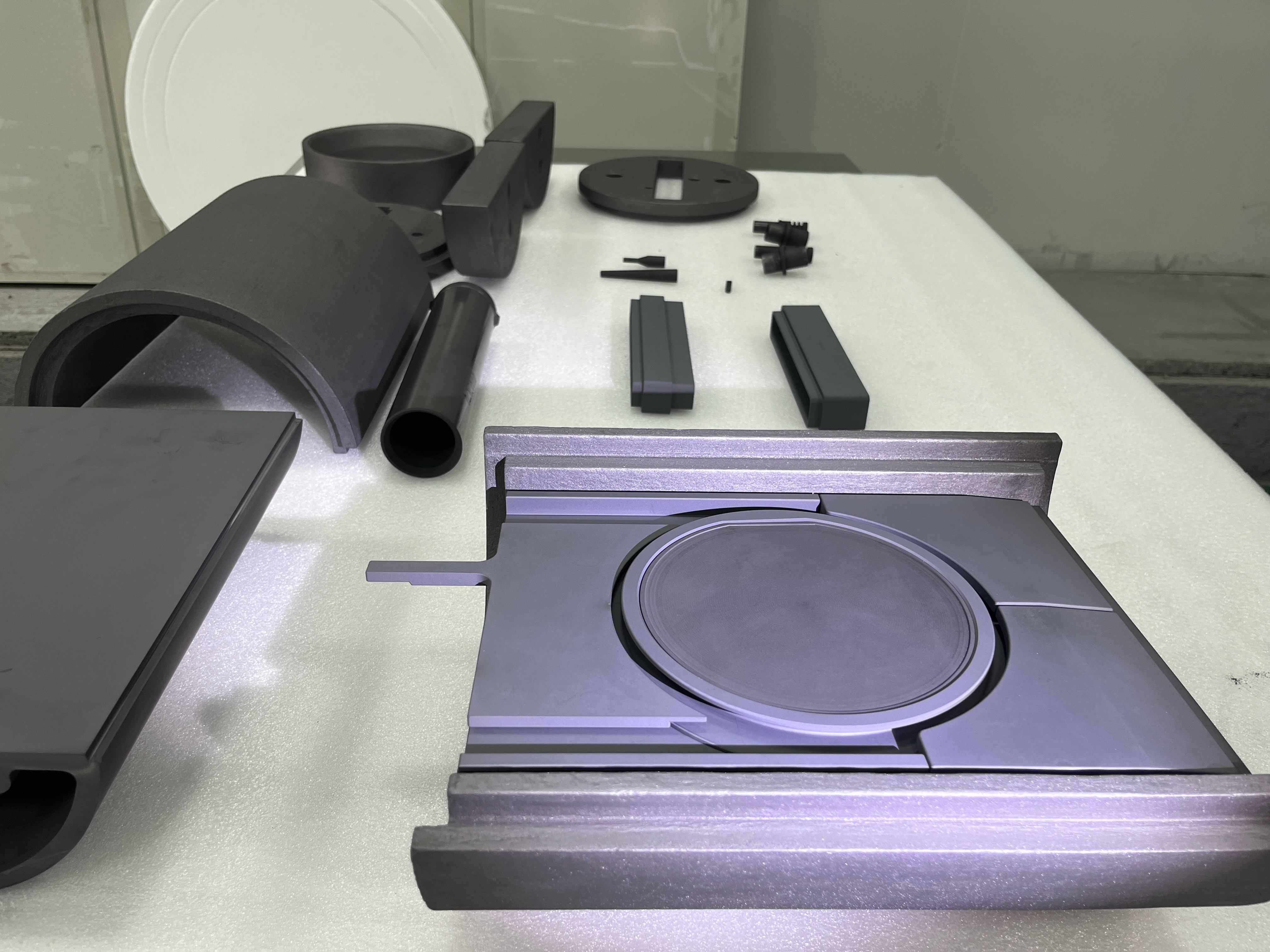

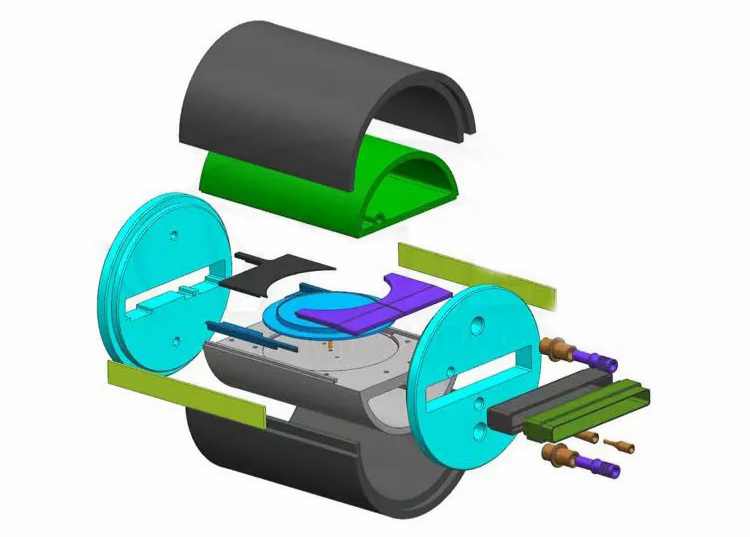

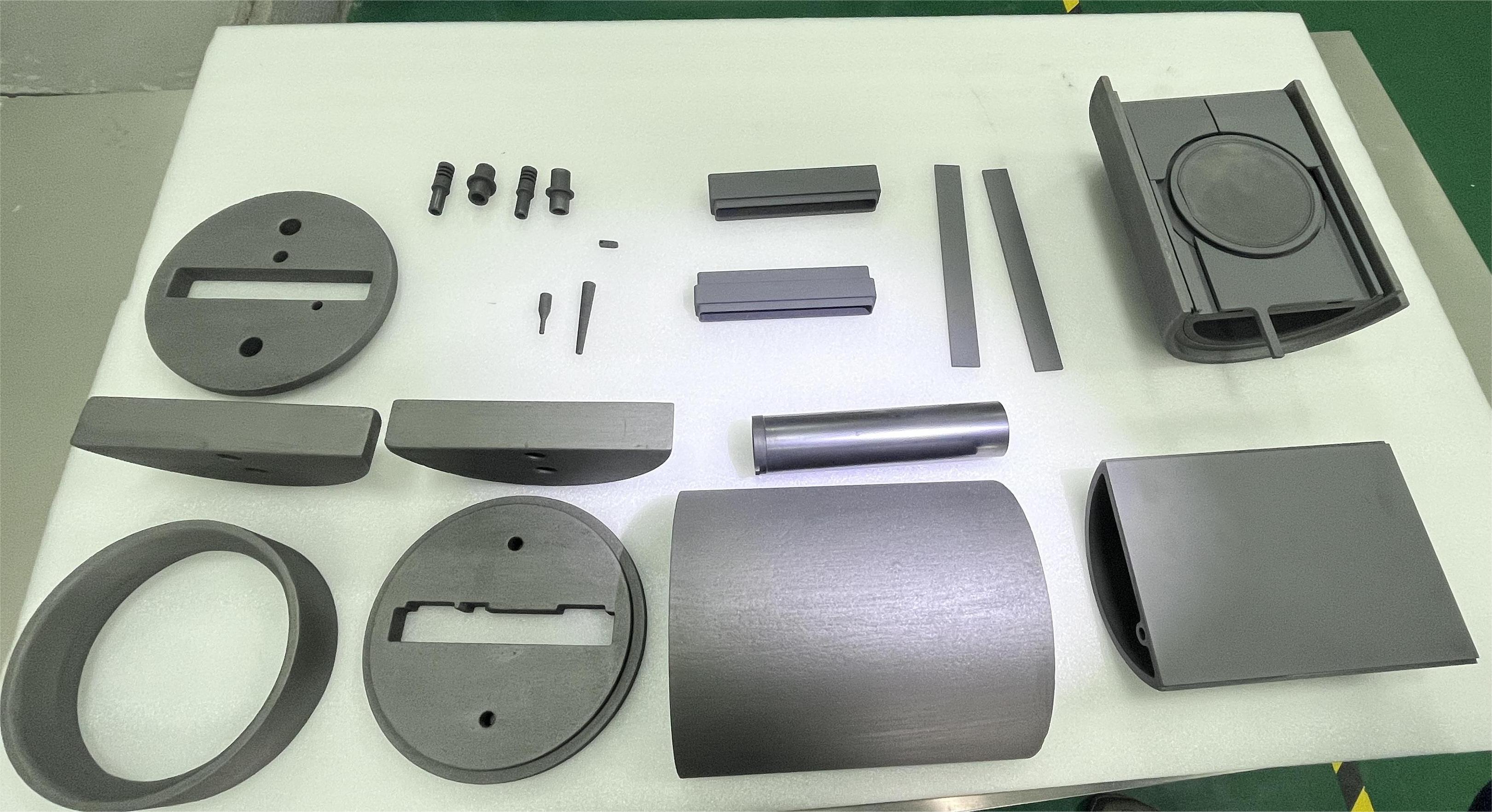

In de kamer werken meerdere op grafiet gebaseerde componenten samen om een ​​gecontroleerde thermische en chemische omgeving voor epitaxiale groei te creëren. De Halfmoon is een van deze ondersteunende structurele componenten.

Waarom heet het ‘Halve Maan’?

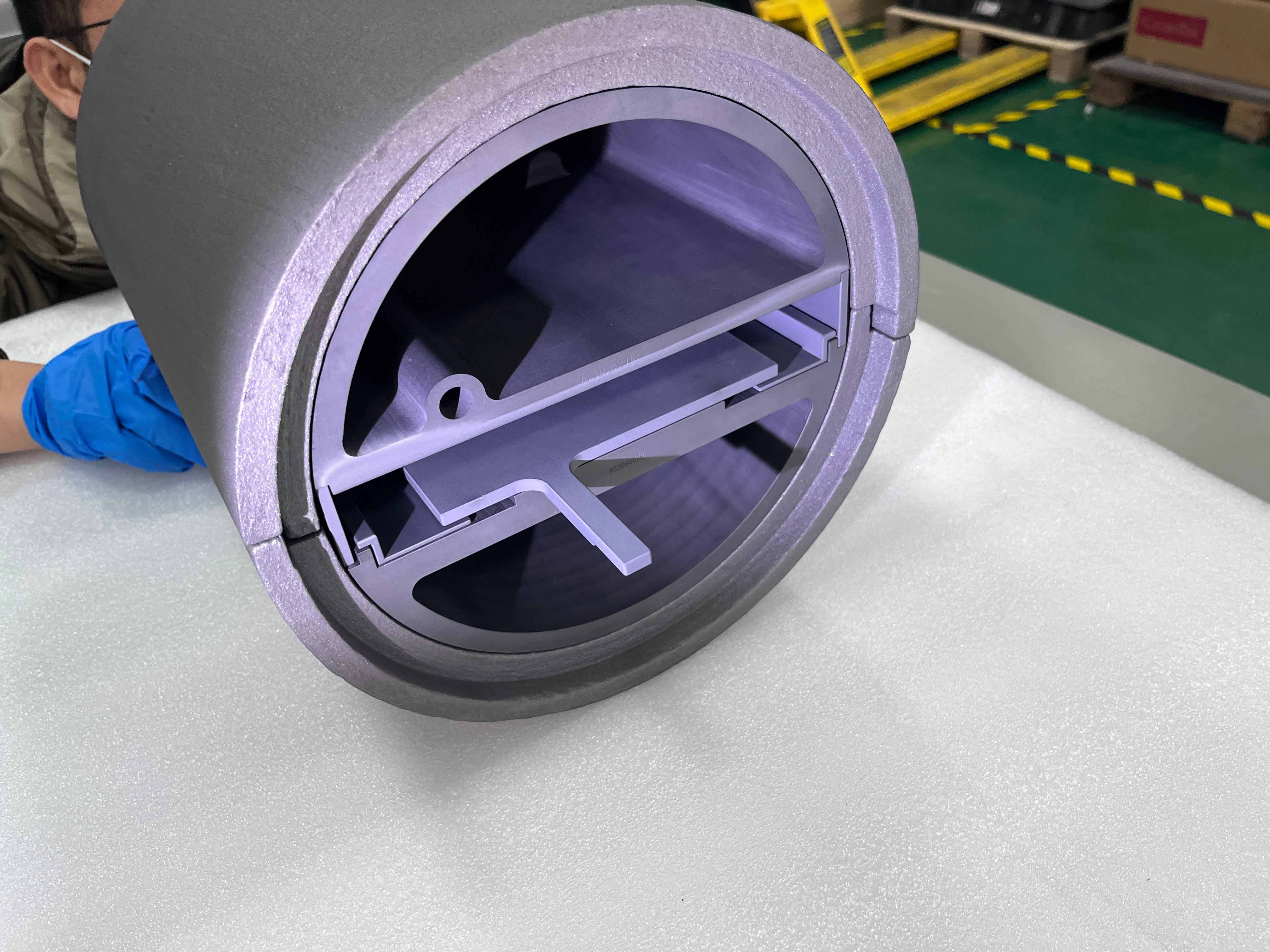

Het onderdeel dankt zijn naam vooral aan zijn vorm. In veel LPE-reactoren lijkt het onderdeel op een halve cirkel- of halvemaanvormige structuur wanneer het rond de hete zone wordt geïnstalleerd.

Verschillende fabrikanten van apparatuur gebruiken enigszins verschillende ontwerpen. Sommige Halfmoon-onderdelen zijn dikker, sommige bevatten extra ondersteuningsstructuren en sommige zijn rechtstreeks verbonden met roterende constructies in de kamer.

In daadwerkelijke reactorsystemen wordt de geometrie gewoonlijk geoptimaliseerd samen met het thermische veld en de kamerindeling in plaats van één universele standaard te volgen.

Functies van de Halfmoon-component

Hoewel de reactorontwerpen verschillen, dragen Halfmoon-componenten gewoonlijk bij aan verschillende belangrijke functies.

1. Ondersteunende reactorstructuren

In een epitaxiereactor zetten veel grafietonderdelen herhaaldelijk uit en krimpen tijdens verwarmingscycli. Hierdoor wordt de mechanische stabiliteit van interne ondersteuningscomponenten belangrijk tijdens lange productieruns.

In sommige reactorontwerpen helpt de Halfmoon de relatieve positie van nabijgelegen kamerstructuren te behouden onder bedrijfsomstandigheden bij hoge temperaturen. Zelfs een kleine vervorming kan de uitlijning van de kamer of de herhaalbaarheid van het proces beïnvloeden.

2. Ondersteuning van de stabiliteit van de gasstroom

Het gasstroomgedrag in een SiC-reactor is ingewikkelder dan het van buitenaf lijkt. Bij hoge temperaturen kunnen zelfs relatief kleine structurele veranderingen in de kamer de lokale stromingsomstandigheden veranderen.

Afhankelijk van het reactorplatform kan de Halfmoon indirect invloed hebben op de manier waarop procesgassen door het hete zonegebied bewegen. Dit is een reden waarom de geometrie van de interne kamer vaak zorgvuldig wordt geoptimaliseerd tijdens de ontwikkeling van reactoren.

3. Thermische veldcoördinatie

Moderne epitaxiesystemen vereisen zorgvuldig gecontroleerde thermische gradiënten. De opstelling van grafietcomponenten in de kamer beïnvloedt de warmteverdeling en thermische efficiëntie.

Halfmoon-componenten kunnen indirect invloed hebben op:

• Warmte reflectie
• Thermische balans
• Lokale temperatuurstabiliteit
• Thermische afschermingsprestaties

Dit wordt steeds belangrijker voor de verwerking van grote wafers.

4. Ondersteuning van mechanische rotatiesystemen

Sommige LPE-systemen maken gebruik van roterende assemblages om de afzettingsuniformiteit tijdens epitaxiale groei te verbeteren. In deze configuraties kan de Lower Halfmoon worden geïntegreerd met nabijgelegen roterende of ondersteunende structuren in de kamer.

De mechanische vereisten kunnen behoorlijk veeleisend worden omdat de reactor continu moet werken onder zowel hoge temperaturen als chemisch reactieve omstandigheden.

Waarom grafiet nog steeds veel wordt gebruikt in reactorsystemen

Zelfs vandaag de dag blijft grafiet een van de meest praktische materialen voor thermische veldtoepassingen in halfgeleiders. Het is relatief licht van gewicht, kan tot complexe vormen worden bewerkt en behoudt stabiele eigenschappen bij temperaturen waarbij veel metalen zouden falen.

Voor reactorfabrikanten is een ander voordeel dat grafiet goed reageert op precisiebewerking, wat belangrijk is voor componenten die in nauwe kamerruimten zijn geïnstalleerd.

Tegelijkertijd heeft kaal grafiet ook beperkingen. Bij langdurige blootstelling aan reactieve procesgassen en herhaalde thermische cycli kan het oppervlak geleidelijk worden afgebroken of deeltjes genereren. Hierdoor worden gecoate grafietstructuren nu algemeen gebruikt in moderne SiC-epitaxiesystemen.

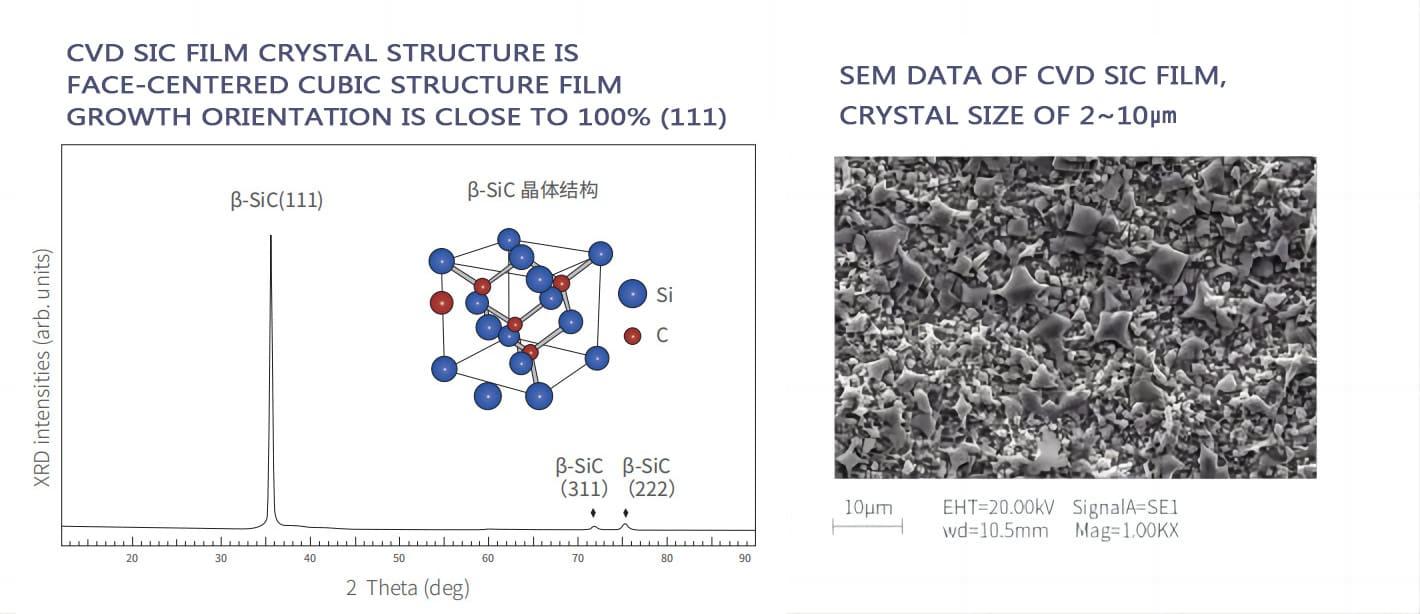

De rol van CVD SiC-coating

CVD SiC-coating (Chemical Vapour Deposition Silicon Carbide) wordt veel gebruikt op grafietreactorcomponenten in SiC-epitaxiesystemen.

De coating vormt een dichte beschermende laag op het grafietoppervlak, waardoor het volgende wordt verbeterd:

• Corrosiebestendigheid
• Oppervlaktezuiverheid
• Slijtvastheid
• Prestaties bij thermische schokken
• Processtabiliteit

SiC-gecoate grafietcomponenten worden nu vaak aangetroffen in:

• Susceptoren
• Wafeldragers
• Kamervoeringen
• Componenten van de gasstroom
• Halvemaan-vergaderingen

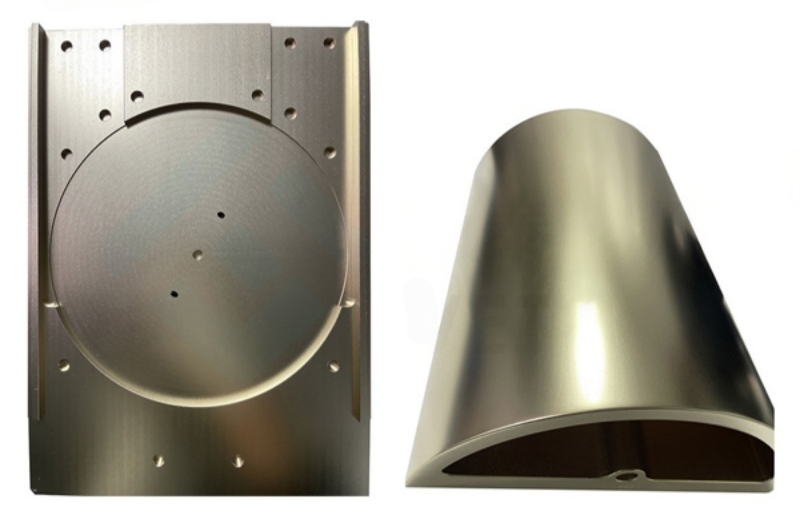

Waarom meer bedrijven TaC-coatings bestuderen

De afgelopen jaren is TaC-coating steeds meer aandacht gaan trekken in geavanceerde thermische veldtoepassingen in halfgeleiders, vooral in SiC-processen bij hoge temperaturen.

Eén reden is dat sommige kristalgroeisystemen van de volgende generatie werken onder omstandigheden waarin conventionele coatingmaterialen tijdens lange procescycli te maken kunnen krijgen met grotere thermische en chemische stress.

Vergeleken met traditionele SiC-coatings vertoont TaC over het algemeen een sterkere chemische stabiliteit bij extreem hoge temperaturen. Daarom blijven onderzoekers en fabrikanten van apparatuur het potentieel ervan voor toekomstige hogetemperatuurreactorsystemen evalueren.

Thermische isolatiematerialen rond de reactor

Naast structurele grafietonderdelen hebben ook thermische isolatiematerialen een grote invloed op de prestaties van de reactor.

Halfgeleidersystemen gebruiken vaak:

• Zacht grafietvilt
• Stijf grafietvilt
• PAN-gebaseerd koolstofvezelvilt
• Isolatiematerialen van koolstofcomposiet

Deze materialen helpen het warmteverlies te verminderen en een stabiele temperatuurverdeling te behouden tijdens lange groeicycli.

Toenemende eisen aan moderne SiC-epitaxie

Terwijl de SiC-industrie zich richting waferplatforms van 200 mm beweegt, worden interne reactorcomponenten geconfronteerd met steeds strengere eisen op het gebied van thermische stabiliteit, maatprecisie en verontreinigingsbeheersing.

De snelle ontwikkeling van elektrische voertuigen, duurzame energiesystemen en hoogfrequente vermogenselektronica versnelt de vraag naar SiC-wafels.

Naarmate de afmetingen van de wafers toenemen van 4-inch naar 6-inch en 8-inch platforms, moeten reactorcomponenten aan strengere eisen voldoen voor:

• Dimensionale precisie
• Uniformiteit van de coating
• Thermische stabiliteit
• Zuiverheidscontrole
• Mechanische betrouwbaarheid

Zelfs ondersteunende kamercomponenten zoals Halfmoon-assemblages worden technisch veeleisender.

Conclusie

De Halfmoon lijkt misschien een relatief eenvoudige grafietstructuur in een LPE-reactiekamer, maar draagt ​​bij aan verschillende belangrijke aspecten van de werking van de reactor, waaronder thermische stabiliteit, coördinatie van de gasstroom en mechanische ondersteuning.

De evolutie ervan weerspiegelt ook bredere trends in de productie van halfgeleiders: hogere temperaturen, schonere processen, grotere wafers en geavanceerdere materiaaltechniek.

Naarmate de SiC-epitaxietechnologie zich blijft ontwikkelen, zullen reactorcomponenten en coatingtechnologieën waarschijnlijk nog specialer en prestatiegerichter worden.
