MOCVD SiC-gecoate grafiet susceptor-kraakanalyse en casestudy voor optimalisatie van thermische spanning

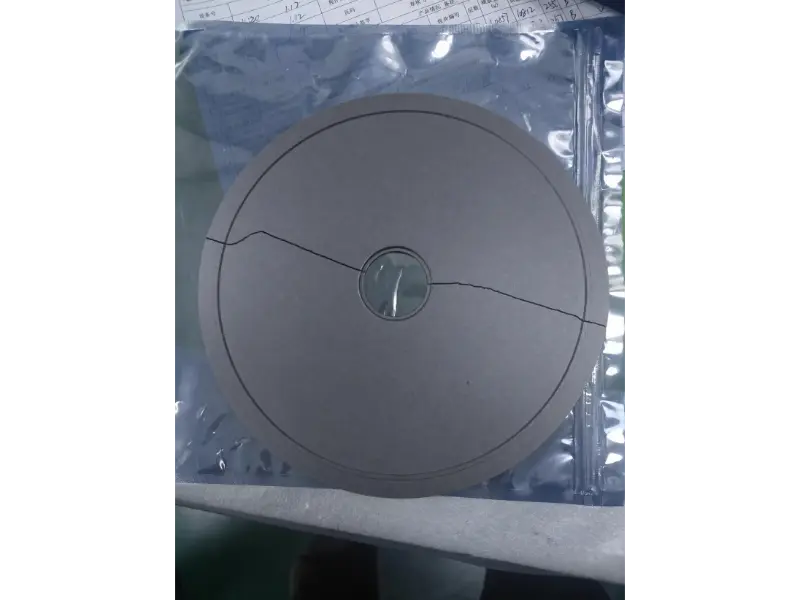

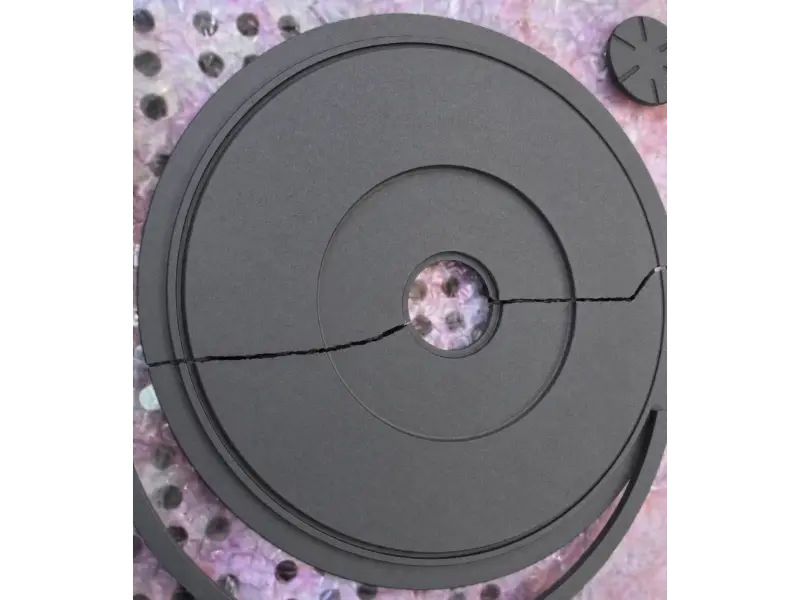

Figuur 1,2: Radiale breukmorfologie van MOCVDCVD SiC-gecoate grafiet susceptorAfkomstig uit Central Step Thru-Hole

I. Samenvatting en kernconclusies

Kernconclusie:Het ontwerp en de kwaliteit van epitaxiale wafersusceptors (waferdragers) bepalen direct hun levensduur, wat een diepgaande invloed heeft op de toewijzing van epitaxieproductiekosten en de uitvaltijd van apparatuur. Bij het selecteren van susceptors geven fabrikanten van epitaxiale wafers prioriteit aan ontwerpen van hoge kwaliteit die zijn afgestemd op de werkelijke procesvereisten, de vervangingsfrequentie minimaliseren en de levensduur verlengen, waardoor aanzienlijke productiekostenbesparingen en gestage verbeteringen in de epitaxiale productkwaliteit worden bereikt.

Door de spanningsbufferzone bij de centrale trede opnieuw te ontwerpen en grafietsubstraatmaterialen met op maat gemaakte thermische uitzettingscoëfficiënt (CTE) te selecteren, heeft Vetek (www.veteksemicon.com) de industriële uitdaging van radiaal scheuren, afkomstig van de centrale stap door het gat in MOCVD-waferdragers, volledig opgelost.

Een overzeese fabrikant van epitaxiale halfgeleiderchips van de derde generatie werd geconfronteerd met ernstige productieknelpunten als gevolg van onmiddellijke scheurvorming en schade aan grote chemische dampafzettingenSiliciumcarbide (CVD SiC) gecoate grafiet susceptorstijdens MOCVD epitaxiale groei bij hoge temperatuur. Ons technische team heeft de hoofdoorzaken opgespoord: ernstige spanningsconcentratie op de centrale trede en een mismatch in thermische uitzetting van het grafietsubstraat. Door structurele margeherconfiguratie (uitbreiding van de stressbufferzones, verbetering van de positionering van zwevende treden) en optimale selectie van grafietmateriaal hebben we met succes het risico op scheuren voor de klant geëlimineerd.

Belangrijkste prestatie- en metrische verbeteringen:

· Susceptorscheurpercentage: verlaagd van >15% naar 0%

· Gemiddelde levensduur van de cyclus: verhoogd met meer dan 300%

· Ongeplande stilstand van apparatuur: met 95% verminderd

II. Klantachtergrond en traditionele pijnpunten

1. Achtergrond van de klant

De klant is een toonaangevende fabrikant van samengestelde halfgeleiderchips voor de automobielsector die meerdere grote MOCVD/MBE-productielijnen op hoge temperatuur exploiteert, gericht op massaproductie van epitaxiale wafers met hoog vermogen en RF-apparaten. De bedrijfstemperaturen van de reactiekamer bereiken het hele jaar door 1000°C–1400°C en ondergaan hoogfrequente inductieverwarming en ernstige snelle thermische cycli voor verwarming/koeling. Als kerncomponent die de epitaxiale wafels rechtstreeks vasthoudt, van groot formaatCVD SiC-gecoate grafiet susceptorenmoet extreme structurele stabiliteit en thermische uniformiteit behouden onder omgevingen met hoge temperaturen en hoge spanning.

2. Traditionele benaderingen en gedetailleerde historische pijnpunten

Bij het gebruik van traditionele susceptorontwerpen leden epitaxiale fabrikanten lange tijd onder ernstige economische en capaciteitspijnpunten:

· Frequente vervangingen en extreem korte levensduur:Conventionele ontwerpen hielden geen rekening met thermische uitzettingsverschillen onder extreem hoge temperaturen. Susceptoren barsten binnen enkele tientallen cycli, waarbij sommige onmiddellijk na installatie kapot gingen (scheursnelheid> 15%).

· Dure stilstand- en schoonmaakkosten:Zodra een susceptor in de kamer barstte of verbrijzelde, werd de hele partij epitaxiale wafels gesloopt, wat gepaard ging met ernstige deeltjesverontreiniging. Voor elk incident was 12 tot 24 uur kamerkoeling, demontage, reiniging, herevacuatie en druk-/temperatuurtesten nodig. De directe verliezen als gevolg van ongeplande stilstand en verbruiksartikelen bedroegen tienduizenden dollars per gebeurtenis.

· Hoge productiekosten voor één wafer:Als hoogwaardige verbruiksartikelen veroorzaakten frequente vervangingen een buitensporige toewijzing van susceptorkosten per wafer. Tegelijkertijd verminderde de downtime de Overall Equipment Effectiveness (OEE) over de hele productielijn, waardoor de vaste overheadkosten aanzienlijk omhoog gingen.

III. Technische uitdagingen en analyse van faalmechanismen

Morfologie van fysiek falen:Breukanalyse geeft aan dat het begin van de scheur precies ontstaat in de binnenste trede van het centrale doorgaande gat, en zich radiaal naar buiten uitstrekt over beide zijden van het susceptorlichaam.

Onderzoek naar de hoofdoorzaak (stressmechanisme):

· Materiaal thermische uitzetting komt niet overeen:Onder werkomstandigheden bij hoge temperaturen (1000°C en hoger) bestaat er een aanzienlijke mismatch in de thermische uitzettingscoëfficiënt (CTE) tussen het grafietsubstraat en de SiC-beschermende coating. Omdat de thermische uitzettingscoëfficiënt van grafiet hoger is dan die van grafietSiC-coatingOndergaat het grafietsubstraat tijdens verwarming een grotere thermische uitzettingsvervorming dan de SiC-oppervlaktelaag. Dit genereert aanzienlijke thermische spanningen op het grensvlak, wat uiteindelijk barsten en falen van het grafietsubstraatlichaam veroorzaakt.

· Structureel defect op het gebied van stressverlichting:Het oorspronkelijke ontwerp ontbeerde een noodzakelijke overgangsbufferzone bij de centrale trede, die een klassiek mechanisch spanningsconcentratiepunt vormde. Zodra de uitzettingsspanning de treksterktedrempel van het grafietsubstraat overschreed, ontstonden er onmiddellijk microscheurtjes bij de scherpe staphoek en scheurden naar buiten.

IV. Oplossingen: hoe we het probleem hebben opgelost

Om centrale stapscheuren aan te pakken, heeft het Vetek R&D- en engineeringteam een ​​uitgebreid technisch verduidelijkingsplan opgesteld op basis van de thermische uitzettingscoëfficiënt bij hoge temperaturen (CTE). optimalisatie:

V. Resultaten en kwantificeerbare voordelen

De opnieuw ontworpen susceptors ondergingen rigoureuze thermische cycli en volumelijnverificatie op de productielijn van de klant, waardoor opmerkelijke prestatieverbeteringen werden bereikt:

· Volledige eliminatie van scheuren door thermische spanning:Geoptimaliseerde susceptors werkten continu gedurende meer dan 500 thermische cycli, waardoor het risico op barsten en beschadigingen direct werd verminderd van >15% naar 0%.

· Enorme vermindering van verliezen door stilstand:De ongeplande downtime als gevolg van een defect aan de drager daalde met 95%, waardoor de algehele OEE van de lijn dramatisch toenam.

· Vermenigvuldigde levensduur en kostenreductie:De gemiddelde levensduur van de susceptor nam toe met meer dan 300%, wat resulteerde in een substantiële daling van de toegewezen susceptorkosten per epitaxiale wafer.

VI. Vetek productie- en kwaliteitscontrolegarantie

· Zeer zuivere grondstoffenselectie:Premium isostatisch grafietsubstraat met hoge dichtheid (zuiverheid 7N, asgehalte <5 ppm) is geselecteerd om een ​​onberispelijke CTE-match met de CVD SiC-coating te garanderen.

· Precisiebewerking:Er wordt gebruik gemaakt van 5-assig CNC-precisiesnijden (toleranties binnen ±0,005 mm), waardoor nauwkeurige bufferzones voor spanningsverlichting worden gecreëerd op kritieke punten zoals de centrale trede.

· CVD SiC-afzetting:CVD-processen bij hoge temperaturen zetten een dichte β-SiC-laag van 80–100 μm af, wat superieure thermische uniformiteit en corrosiebescherming biedt.

· 100% CMM volledige inspectie:Uiterst nauwkeurige coördinatenmeetmachines (CMM) scannen en meten automatisch pocketarrays, centrale stapafmetingen en algehele vlakheid.

· Cleanroomverpakking en levering:Gereinigd in cleanrooms van klasse 100 en dubbel verpakt in gestofzuigde stikstofverpakkingen, geleverd in op maat gemaakte schokbestendige EVA-koffers.

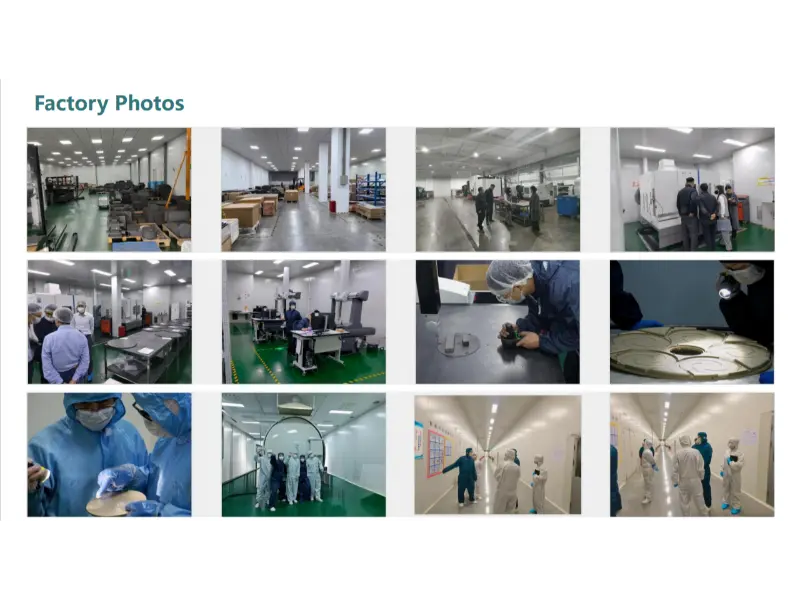

Figuur 3: Vetek Semiconductor geavanceerde precisiebewerkings-, cleanroom- en kwaliteitscontrolefaciliteiten

VII. Veelgestelde vragen (FAQ)

Vraag 1: Wat is de voornaamste oorzaak vanMOCVD SiC gecoate grafiet susceptorscheuren beginnend bij de centrale trede?

A: De voornaamste oorzaak is het ontbreken van een bufferzone voor spanningsverlichting bij de centrale trede, waardoor een structureel herontwerp noodzakelijk is om de thermische spanning te verdelen.

Vraag 2: Kan CVD SiC-coating alleen scheuren in de centrale trede voorkomen?

A: Nee. SiC-coatings bieden voornamelijk weerstand tegen corrosie, preventie van onzuiverheden en thermische geleiding. Als het structurele ontwerp gebrekkig is, is de coating zelf niet bestand tegen interne druk- en trekspanningen van het substraat. Alleen de combinatie van een 'rationeel ontworpen spanningsbufferstructuur + hoogwaardige CVD SiC-coating' kan scheurproblemen grondig oplossen.

VIII. Samenvatting en actieoproep (CTA)

Hoewel epitaxiale wafersusceptors aanvullende verbruiksartikelen zijn, oefenen hun structurele ontwerp en productiekwaliteit een cruciale invloed uit op de productie-efficiëntie en de totale kosten van de fabricage. Bij traditionele ontwerpen wordt vaak voorbijgegaan aan materiaal-CTE-matching en spanningsconcentratie-ontlastingszones, wat leidt tot veelvuldig falen van de susceptor, dure stilstand en risico's op wafelschroot.

Door de structurele optimalisatie en verfijnde thermische spanningstechniek van Vetek hebben we de klant niet alleen geholpen deze volledig uit te bannengrafiet susceptorscheuren (waardoor de scheurpercentages tot 0% worden teruggebracht), maar ook de levensduur van de drager met meer dan 300% wordt verlengd. Deze verbetering verminderde de vervangingsfrequentie aanzienlijk, verlaagde de toewijzingskosten per wafer en garandeerde de kwaliteit, stabiliteit en continuïteit van de epitaxiale groei van wafers, wat een substantiële economische waarde en capaciteitswaarde opleverde.

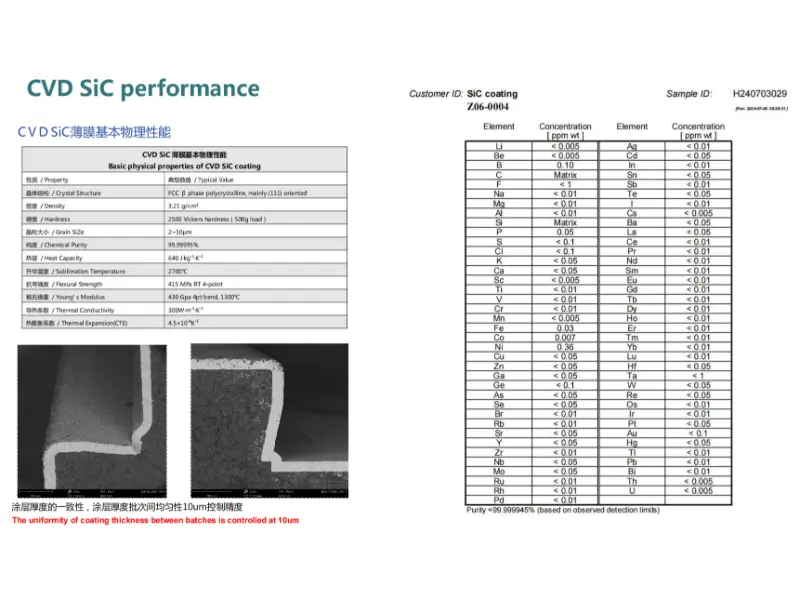

Figuur 4: Belangrijkste fysieke eigenschappen, uniformiteit van de SEM-dikte en analyse van ultrahoge zuiverheid van CVD SiC-coating
