Kenmerken van siliciumepitaxie

Silicium epitaxieis een cruciaal basisproces in de moderne halfgeleiderproductie. Het verwijst naar het proces van het laten groeien van één of meer lagen dunne films van monokristallijn silicium met een specifieke kristalstructuur, dikte, doteringsconcentratie en type op een nauwkeurig gepolijst monokristallijn siliciumsubstraat. Deze gegroeide film wordt een epitaxiale laag (Epitaxial Layer of Epi Layer) genoemd, en een siliciumwafel met een epitaxiale laag wordt een epitaxiale siliciumwafel genoemd. Het kernkenmerk ervan is dat de nieuw gegroeide epitaxiale siliciumlaag een voortzetting is van de substraatroosterstructuur in kristallografie, waarbij dezelfde kristaloriëntatie als het substraat wordt gehandhaafd, waardoor een perfecte monokristallijne structuur wordt gevormd. Hierdoor kan de epitaxiale laag nauwkeurig ontworpen elektrische eigenschappen hebben die verschillen van die van het substraat, waardoor een basis wordt geboden voor de vervaardiging van hoogwaardige halfgeleiderapparaten.

Verticale epitaxiale susceptor voor siliciumepitaxie

Ⅰ. Wat is siliciumepitaxie?

1) Definitie: Siliciumepitaxie is een technologie die siliciumatomen op een monokristallijn siliciumsubstraat afzet door chemische of fysische methoden en deze rangschikt volgens de substraatroosterstructuur om een ​​nieuwe dunne film van monokristallijn silicium te laten groeien.

2) Roosteraanpassing: Het kernkenmerk is de ordelijkheid van epitaxiale groei. De afgezette siliciumatomen zijn niet willekeurig gestapeld, maar zijn gerangschikt volgens de kristaloriëntatie van het substraat onder leiding van het "sjabloon" dat wordt verschaft door de atomen op het oppervlak van het substraat, waardoor nauwkeurige replicatie op atomair niveau wordt bereikt. Dit zorgt ervoor dat de epitaxiale laag een enkel kristal van hoge kwaliteit is, in plaats van polykristallijn of amorf.

3) Beheersbaarheid: Het siliciumepitaxieproces maakt nauwkeurige controle mogelijk van de dikte van de groeilaag (van nanometers tot micrometers), het dopingtype (N-type of P-type) en de dopingconcentratie. Hierdoor kunnen gebieden met verschillende elektrische eigenschappen op dezelfde siliciumwafel worden gevormd, wat de sleutel is tot het vervaardigen van complexe geïntegreerde schakelingen.

4) Interface-eigenschappen: Er wordt een grensvlak gevormd tussen de epitaxiale laag en het substraat. Idealiter is dit grensvlak atomair vlak en vrij van verontreinigingen. De kwaliteit van de interface is echter van cruciaal belang voor de prestaties van de epitaxiale laag, en eventuele defecten of verontreinigingen kunnen de uiteindelijke prestaties van het apparaat beïnvloeden.

Ⅱ. Principes van siliciumepitaxie

Epitaxiale groei van silicium hangt voornamelijk af van het verschaffen van de juiste energie en omgeving waarin siliciumatomen naar het oppervlak van het substraat kunnen migreren en de laagste energieroosterpositie kunnen vinden voor combinatie. De meest gebruikte technologie op dit moment is Chemical Vapour Deposition (CVD).

Chemical Vapour Deposition (CVD): Dit is de reguliere methode om siliciumepitaxie te bereiken. De basisprincipes zijn:

● Voorloper transport: Gas dat een siliciumelement (voorloper) bevat, zoals silaan (SiH4), dichloorsilaan (SiH2Cl2) of trichloorsilaan (SiHCl3), en doteringsgas (zoals fosfine PH3 voor doping van het N-type en diboraan B2H6 voor doping van het P-type) worden in nauwkeurige verhoudingen gemengd en naar een reactiekamer met hoge temperatuur geleid.

● Oppervlakte reactie: Bij hoge temperaturen (meestal tussen 900°C en 1200°C) ondergaan deze gassen een chemische ontleding of reactie op het oppervlak van het verwarmde siliciumsubstraat. Bijvoorbeeld SiH4 → Si (vast) + 2H2 (gas).

● Oppervlaktemigratie en nucleatie: De door ontleding geproduceerde siliciumatomen worden geadsorbeerd aan het substraatoppervlak en migreren naar het oppervlak, waarbij ze uiteindelijk de juiste roosterplaats vinden om te combineren en een nieuwe single te vormenkristal laag. De kwaliteit van epitaxiaal groeisilicium hangt grotendeels af van de controle van deze stap.

● Gelaagde groei: De nieuw afgezette atomaire laag herhaalt voortdurend de roosterstructuur van het substraat, groeit laag voor laag en vormt een epitaxiale siliciumlaag met een specifieke dikte.

Belangrijkste procesparameters: De kwaliteit van het siliciumepitaxieproces wordt strikt gecontroleerd en de belangrijkste parameters zijn onder meer:

● Temperatuur: beïnvloedt de reactiesnelheid, oppervlaktemobiliteit en defectvorming.

● Druk: beïnvloedt het gastransport en het reactiepad.

● Gasstroom en verhouding: bepaalt de groeisnelheid en dopingconcentratie.

● Netheid van het substraatoppervlak: Elke verontreiniging kan de oorzaak van defecten zijn.

● Andere technologieën: Hoewel CVD de mainstream is, kunnen technologieën zoals Molecular Beam Epitaxy (MBE) ook worden gebruikt voor siliciumepitaxie, vooral in R&D of speciale toepassingen die extreem hoge precisiecontrole vereisen.MBE verdampt siliciumbronnen direct in een ultrahoogvacuümomgeving, en atomaire of moleculaire bundels worden direct op het substraat geprojecteerd voor groei.

Ⅲ. Specifieke toepassingen van siliciumepitaxietechnologie bij de productie van halfgeleiders

Siliciumepitaxietechnologie heeft het toepassingsbereik van siliciummaterialen enorm uitgebreid en is een onmisbaar onderdeel van de productie van veel geavanceerde halfgeleiderapparaten.

● CMOS-technologie: In hoogwaardige logica-chips (zoals CPU's en GPU's) wordt vaak een laaggedoteerde (P− of N−) epitaxiale siliciumlaag gegroeid op een zwaar gedoteerd (P+ of N+) substraat. Deze epitaxiale siliciumwafelstructuur kan het opgrendeleffect (Latch-up) effectief onderdrukken, de betrouwbaarheid van het apparaat verbeteren en de lage weerstand van het substraat behouden, wat bevorderlijk is voor stroomgeleiding en warmtedissipatie.

● Bipolaire transistors (BJT) en BiCMOS: In deze apparaten wordt siliciumepitaxie gebruikt om nauwkeurig structuren te construeren, zoals het basis- of collectorgebied, en de versterking, snelheid en andere kenmerken van de transistor worden geoptimaliseerd door de doteringsconcentratie en dikte van de epitaxiale laag te regelen.

● Beeldsensor (CIS): In sommige beeldsensortoepassingen kunnen epitaxiale siliciumwafels de elektrische isolatie van pixels verbeteren, overspraak verminderen en de foto-elektrische conversie-efficiëntie optimaliseren. De epitaxiale laag zorgt voor een schoner en minder defectief actief gebied.

● Geavanceerde procesknooppunten: Naarmate de apparaatgrootte steeds kleiner wordt, worden de eisen aan materiaaleigenschappen steeds hoger. Siliciumepitaxietechnologie, inclusief selectieve epitaxiale groei (SEG), wordt gebruikt om epitaxiale lagen van gespannen silicium of siliciumgermanium (SiGe) in specifieke gebieden te laten groeien om de dragermobiliteit te verbeteren en zo de snelheid van transistors te verhogen.

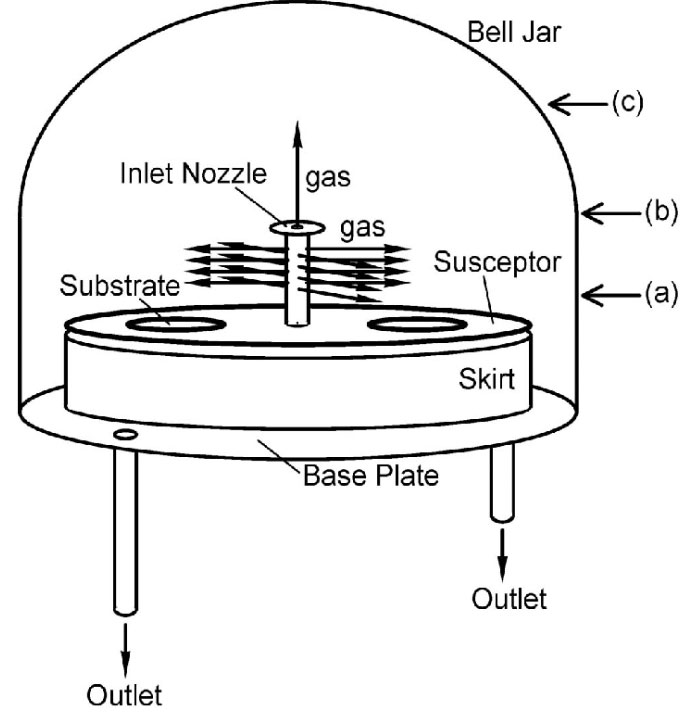

Horizontale epitaxiale susceptor voor siliciumepitaxie

Ⅳ.Problemen en uitdagingen van siliciumepitaxietechnologie

Hoewel de siliciumepitaxietechnologie volwassen is en veel wordt gebruikt, zijn er nog steeds enkele uitdagingen en problemen bij de epitaxiale groei van het siliciumproces:

● Defectcontrole: Tijdens epitaxiale groei kunnen verschillende kristaldefecten ontstaan, zoals stapelfouten, dislocaties, sliplijnen, enz. Deze defecten kunnen de elektrische prestaties, betrouwbaarheid en opbrengst van het apparaat ernstig beïnvloeden. Het beheersen van defecten vereist een extreem schone omgeving, geoptimaliseerde procesparameters en hoogwaardige substraten.

● Uniformiteit: Het bereiken van perfecte uniformiteit van epitaxiale laagdikte en dopingconcentratie op grote siliciumwafels (zoals 300 mm) is een voortdurende uitdaging. Niet-uniformiteit kan leiden tot verschillen in apparaatprestaties op dezelfde wafer.

● Autodoping: Tijdens het epitaxiale groeiproces kunnen doteerstoffen met een hoge concentratie in het substraat de groeiende epitaxiale laag binnendringen via gasfasediffusie of diffusie in vaste toestand, waardoor de doteringsconcentratie van de epitaxiale laag afwijkt van de verwachte waarde, vooral nabij het grensvlak tussen de epitaxiale laag en het substraat. Dit is een van de problemen die moeten worden aangepakt bij het siliciumepitaxieproces.

● Oppervlaktemorfologie: Het oppervlak van de epitaxiale laag moet zeer vlak blijven en eventuele ruwheid of oppervlaktedefecten (zoals waas) zullen latere processen zoals lithografie beïnvloeden.

● Kosten: Vergeleken met gewone gepolijste siliciumwafels voegt de productie van epitaxiale siliciumwafels extra processtappen en investeringen in apparatuur toe, wat resulteert in hogere kosten.

● Uitdagingen van selectieve epitaxie: Bij geavanceerde processen stelt selectieve epitaxiale groei (groei alleen in specifieke gebieden) hogere eisen aan procesbeheersing, zoals selectiviteit van de groeisnelheid, beheersing van laterale overgroei, enz.

Ⅴ.Conclusie

Als belangrijke technologie voor de voorbereiding van halfgeleidermateriaal is het kernkenmerk vansilicium epitaxieis het vermogen om epitaxiale siliciumlagen van hoge kwaliteit met specifieke elektrische en fysische eigenschappen nauwkeurig te laten groeien op siliciumsubstraten met één kristal. Door nauwkeurige controle van parameters zoals temperatuur, druk en luchtstroom in het siliciumepitaxieproces kunnen de laagdikte en doteringsverdeling worden aangepast om te voldoen aan de behoeften van verschillende halfgeleidertoepassingen zoals CMOS, stroomapparaten en sensoren.

Hoewel de epitaxiale groei van silicium met uitdagingen wordt geconfronteerd zoals defectbeheersing, uniformiteit, zelfdoping en kosten, is siliciumepitaxie, met de voortdurende vooruitgang van de technologie, nog steeds een van de belangrijkste drijvende krachten achter het bevorderen van prestatieverbetering en functionele innovatie van halfgeleiderapparaten, en zijn positie in de productie van epitaxiale siliciumwafels is onvervangbaar.
