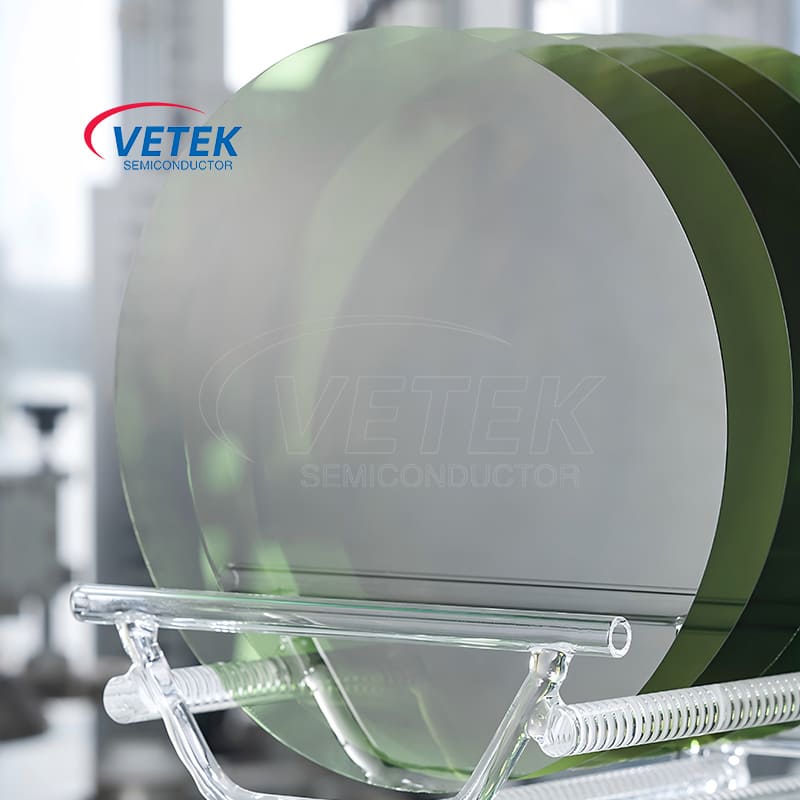

4H semi -isolerend type SIC -substraat

SIC Wafer speelt meerdere sleutelrollen in het semiconductor -verwerkingsproces. Gecombineerd met zijn hoge weerstand, hoge thermische geleidbaarheid, brede bandgap en andere eigenschappen, wordt het veel gebruikt in hoogfrequente, hoog-power- en hoog-temperatuurvelden, vooral in magnetron- en RF-toepassingen. Het is een onmisbaar componentproduct in het productieproces van halfgeleiders.

Hoofdvoordeel

1. Uitstekende elektrische eigenschappen

Hoog kritisch afbraak elektrisch veld (ongeveer 3 mV/cm): ongeveer 10 keer hoger dan silicium, kan een hogere spanning en dunner driftlaagontwerp ondersteunen, aanzienlijk verminderen bij resistentie, geschikt voor hoogspanningsvermogensapparaten.

Semi-insulerende eigenschappen: hoge weerstand (> 10^5 Ω · cm) door vanadium doping of intrinsieke defectcompensatie, geschikt voor hoogfrequente, rf-apparaten met weinig verlies (zoals Hemts), waardoor parasitaire capaciteitseffecten worden verminderd.

2. Thermische en chemische stabiliteit

Hoge thermische geleidbaarheid (4,9 W /cm · K): uitstekende warmtedissipatieprestaties, ondersteuning van werk op hoge temperatuur (theoretische werktemperatuur kan 200 ℃ of meer bereiken), de eisen van het systeemverwarmingsdissipatie verminderen.

Chemische inertie: inert voor de meeste zuren en alkalis, sterke corrosieweerstand, geschikt voor een harde omgeving.

3. Materiaalstructuur en kristalkwaliteit

4H Polytypische structuur: de zeshoekige structuur biedt een hogere elektronenmobiliteit (bijv. Longitudinale elektronenmobiliteit van ongeveer 1140 cm²/v · s), die superieur is aan andere polytypische structuren (bijvoorbeeld 6H-SIC) en is geschikt voor hoogfrequente apparaten.

Epitaxiale groei van hoge kwaliteit: heterogene epitaxiale films met een lage defectdichtheid (zoals epitaxiale lagen op ALN/Si -composietsubstraten) kunnen worden bereikt door middel van CVD (chemische dampafzetting) technologie, waardoor de betrouwbaarheid van het apparaat wordt verbeterd.

4. Procescompatibiliteit

Compatibel met siliciumproces: SIO₂ isolatielaag kan worden gevormd door thermische oxidatie, wat gemakkelijk is om op silicium gebaseerde procesapparaten zoals MOSFET te integreren.

Ohmische contactoptimalisatie: het gebruik van meerlagige metaal (zoals Ni/Ti/Pt) legeringsproces, verminder de contactweerstand (zoals Ni/Si/Al-structuur Contactweerstand zo laag als 1,3 × 10^-4 Ω · cm), de apparaatprestaties verbeteren.

5. Toepassingsscenario's

Power Electronics: gebruikt om hoogspanningsschottky diodes (SBD), IGBT-modules, enz. Te produceren, ter ondersteuning van hoge schakelfrequenties en laag verlies.

RF-apparaten: geschikt voor 5G-communicatie-basisstations, radar en andere hoogfrequente scenario's, zoals Algan/Gan Hemt-apparaten.

Vetek Semiconductor streeft voortdurend aan hogere kristalkwaliteit en verwerkingskwaliteit om aan de behoeften van de klant te voldoen.4-inchEn6-inchProducten zijn beschikbaar, en8-inchProducten zijn in ontwikkeling.

Semi-insulerende SiC-substraat Basicproductspecificaties:

Semi-insulerende SiC-substraatkristalkwaliteitsspecificaties:

4H semi -isolatietype SIC -substraatdetectiemethode en terminologie:
