Uitgelichte producten

Uitgelichte producten - Wij bieden hoogwaardige producten en technische diensten voor klanten.

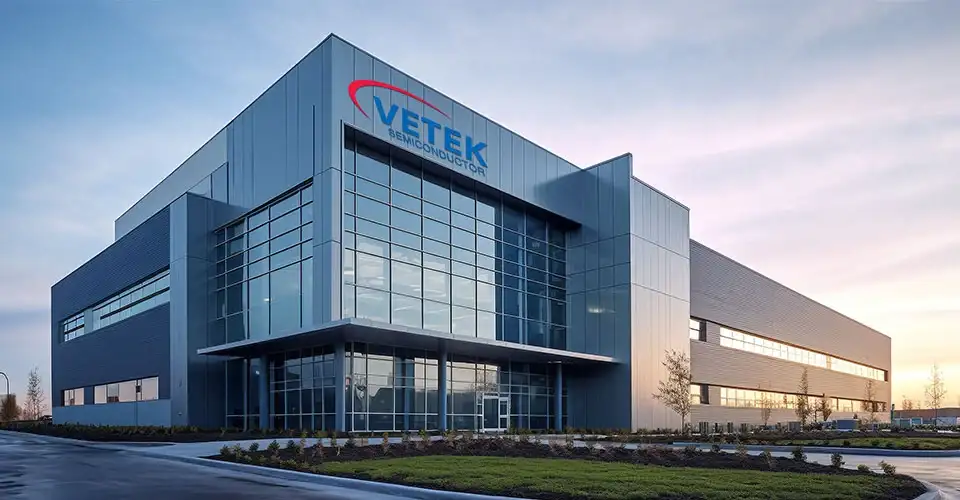

Over ons

Over ons

WuYi TianYao Nieuw materiaal Tech.Co., Ltd.
WuYi TianYao New Material Tech.Co., Ltd., opgericht in 2016, is een toonaangevende leverancier van geavanceerde coatingmaterialen voor de halfgeleiderindustrie. Onze oprichter, een voormalig expert van het Institute of Materials van de Chinese Academie van Wetenschappen, heeft het bedrijf opgericht met de nadruk op het ontwikkelen van geavanceerde oplossingen voor de industrie.

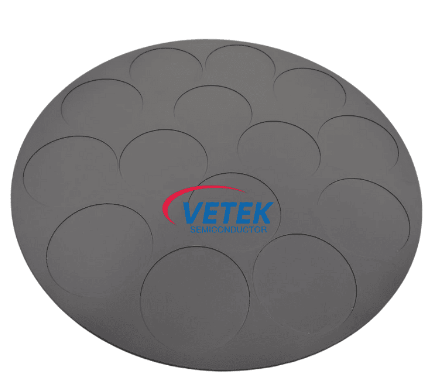

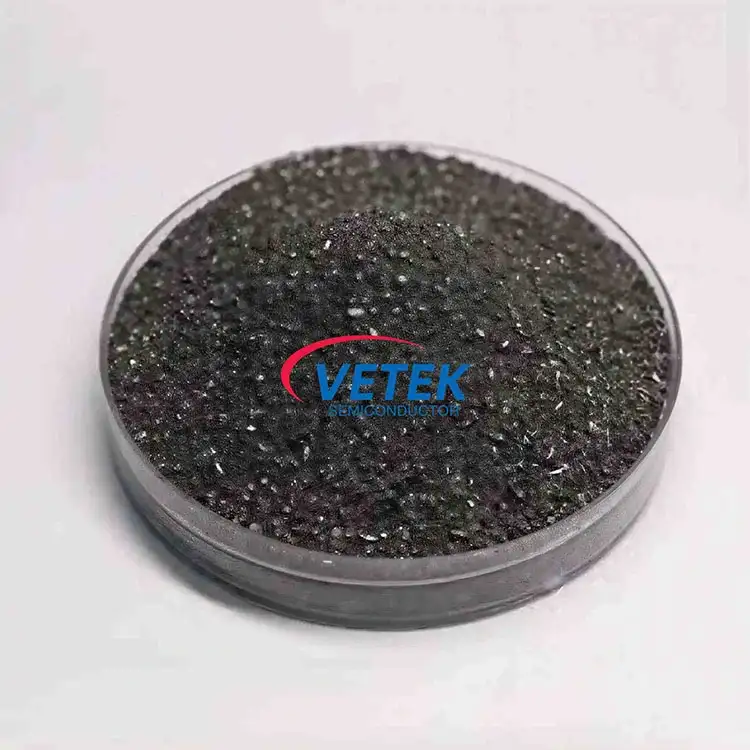

Ons belangrijkste productaanbod omvatCVD siliciumcarbide (SiC) coatings, tantaalcarbide (TaC) coatings, bulk SiC, SiC-poeders en zeer zuivere SiC-materialen. De belangrijkste producten zijn SiC-gecoate grafiet susceptor, voorverwarmringen, TaC-gecoate afleidingsring, halvemaanonderdelen, enz., De zuiverheid is lager dan 5 ppm en kan aan de eisen van de klant voldoen.

150

Medewerkers

12

Productielijnen

2

Productiebasissen

2

R&D-centra

Bekijk meer
Vetek is de professional van de siliciumcarbide -coating, tantalum carbide coating, speciale grafietfabrikant en leverancier in China. U kunt er zeker van zijn dat u de producten van onze fabriek kunt kopen en wij zullen u de kwaliteit naverkoop aanbieden.

Onze diensten

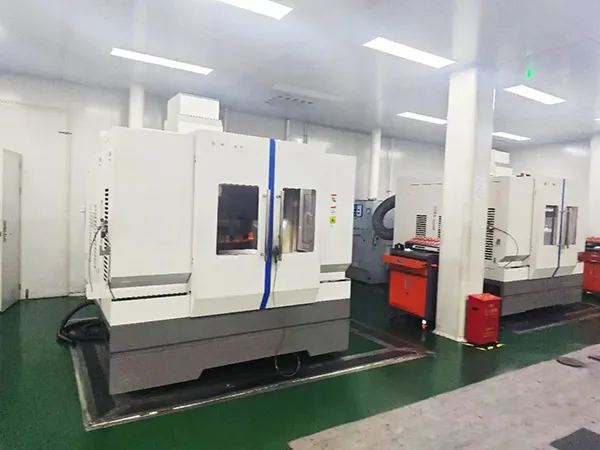

CNC Machining

CNC-bewerking

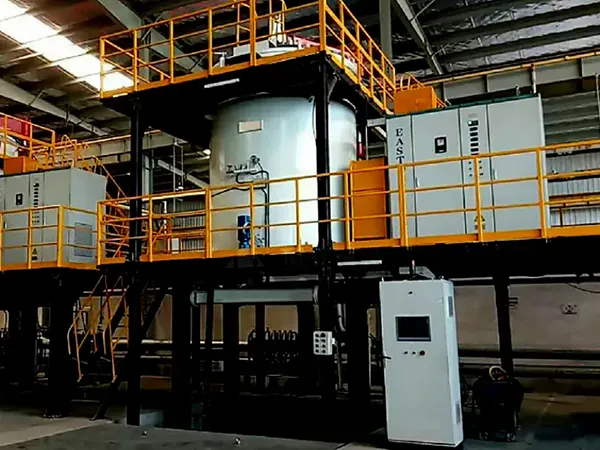

Material Sintering

Materiaal Sinteren

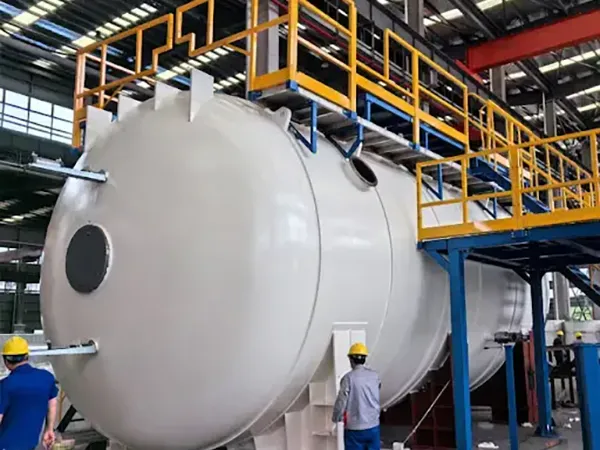

Material Purification

Materiaalzuivering

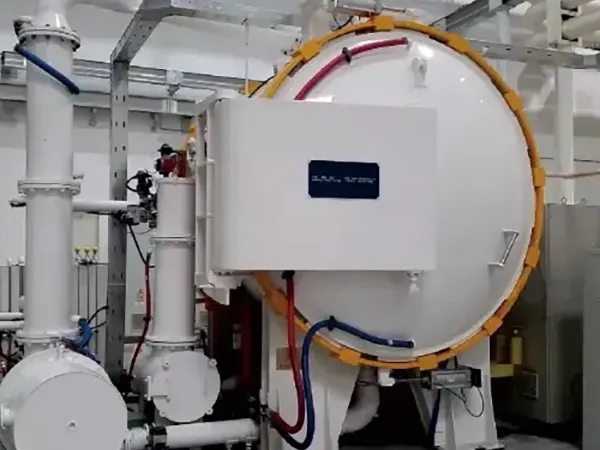

CVD Coating

CVD-coating

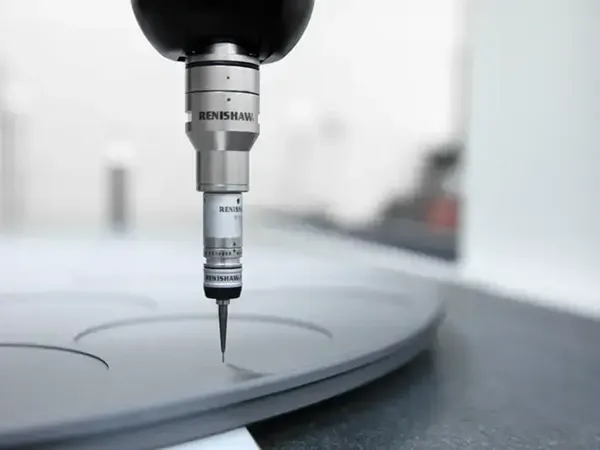

Material Testing

Materiaal testen

Onze voordelen

Geavanceerde materialen veranderen de toekomst. Het is de bedoeling om wereldwijd de toonaangevende innovator op het gebied van halfgeleidermaterialen te zijn.

Advanced Equipment & Testing Capacity

Geavanceerde apparatuur en testcapaciteit

We beschikken over 12 geavanceerde productielijnen met meer dan 80 sets toonaangevende CVD- en inspectieapparatuur om stabiele massaproductie en strikte kwaliteitscontrole te garanderen.

Dual R&D Centers & Deep Expertise

Dubbele R&D-centra en diepgaande expertise

Onze dubbele R&D-platforms, opgericht door een voormalige CAS-professor met een jaarlijkse R&D-investering van meer dan 30%, overbruggen met succes de kloof tussen onderliggend mechanismeonderzoek en industriële opschaling.

Strategic Industry Recognition

Strategische erkenning van de sector

Als erkend gidsbedrijf in de keten van de geïntegreerde schakelingenindustrie heeft VeTek Semiconductor strategische kapitaalinvesteringen ontvangen van meerdere vooraanstaande beursgenoteerde halfgeleiderleiders.

High-Purity & High-Barrier Solutions

Zeer zuivere en hoge barrièreoplossingen

Wij leveren zeer zuivere, temperatuurbestendige CVD-coatings en componenten die de levensduur effectief verlengen en de productiekosten optimaliseren voor wereldwijde halfgeleider- en PV-klanten.

FABRIEKINTRODUCTIE

VeTek Semiconductor exploiteert dubbele onderzoeks- en ontwikkelingscentra, waarin R&D- en productiemogelijkheden worden geïntegreerd. Heeft momenteel 2 productiebases, 12 productielijnen, meer dan 150 werknemers, R & D is goed voor meer dan 30%, ons team richt zich op technologie, productie, verkoop en operationeel management en heeft een sterk alomvattend vermogen. Productlay-out wordt voornamelijk gebruikt in LED-, IC-geïntegreerde schakelingen, halfgeleiders van de derde generatie, fotovoltaïsche en andere industrieën.

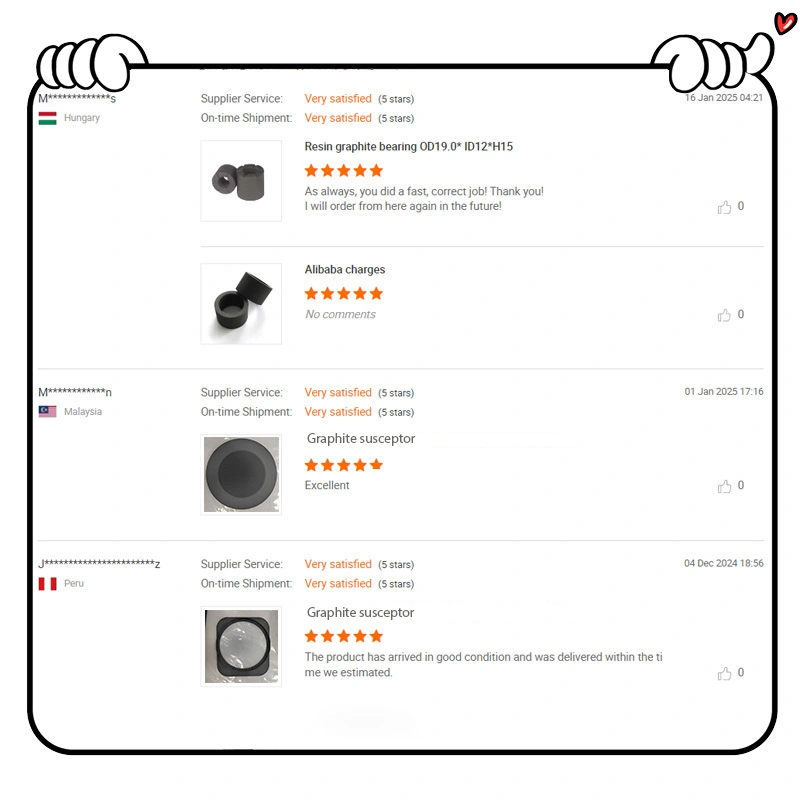

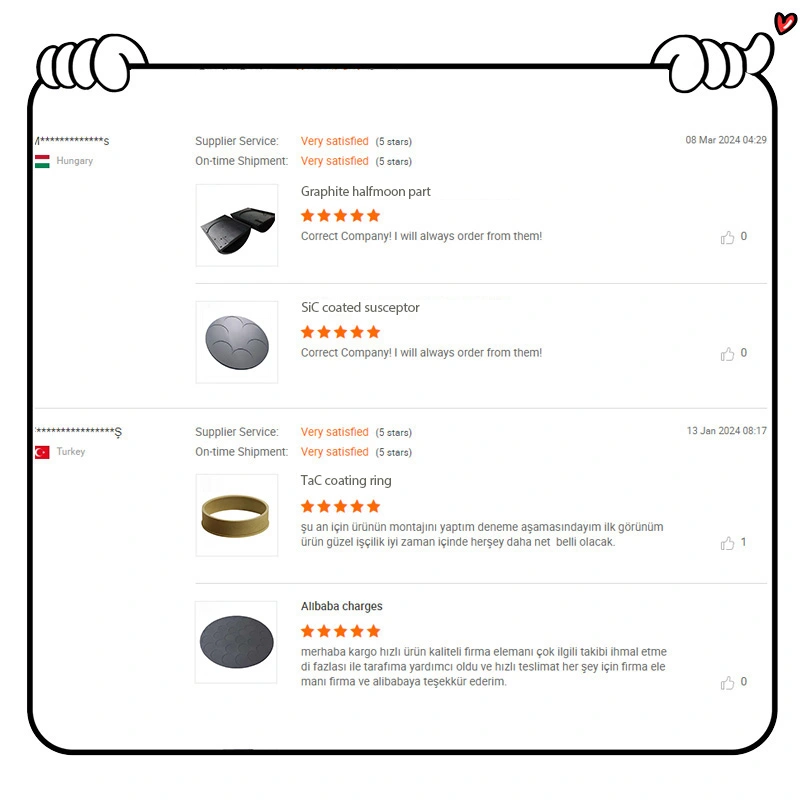

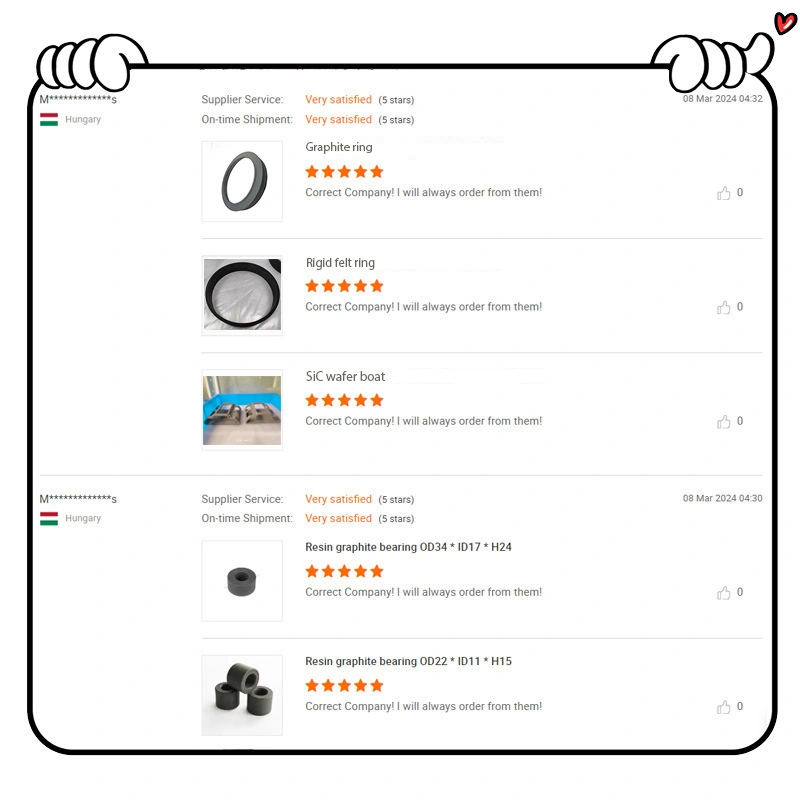

WAT ONZE KLANTEN ZEGGEN

WHAT OUR CLIENTS SAY
WHAT OUR CLIENTS SAY
WHAT OUR CLIENTS SAY

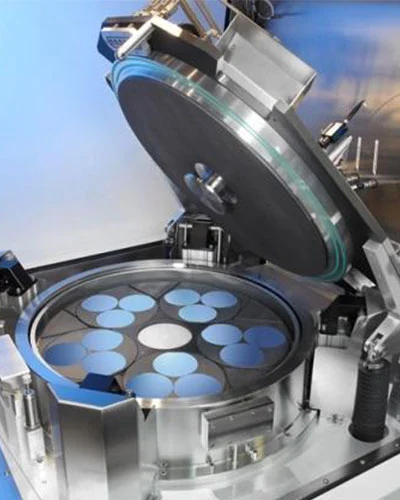

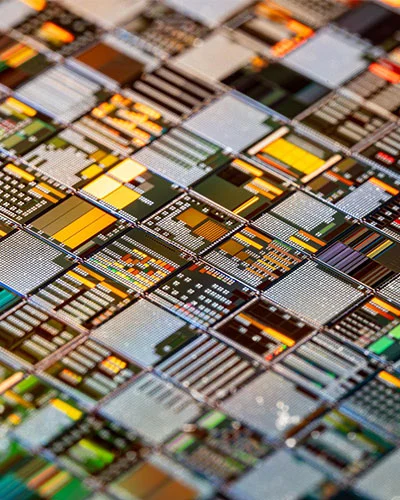

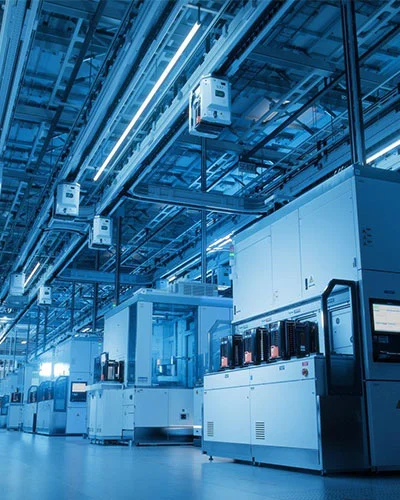

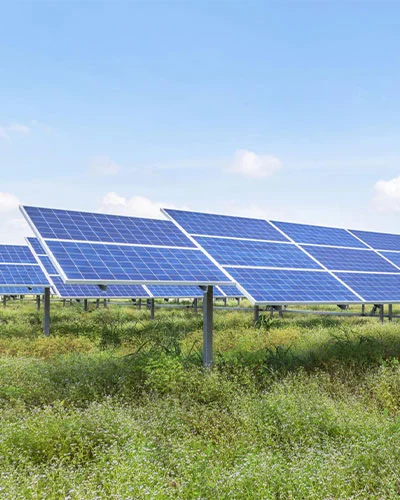

TOEPASSINGSGEBIED

APPLICATION FIELD
APPLICATION FIELD
APPLICATION FIELD
APPLICATION FIELD

Veelgestelde vragen

Vraag 1: Kunnen uw coatingproducten en vaste componenten volledig worden aangepast aan onze blauwdrukken?

A: Ja, absoluut maatwerk is onze kernkracht. Wij bieden end-to-end machinale bewerking op maat op basis van uw precieze tekeningen, waarbij we de meest geschikte substraten selecteren en deze matchen met zeer uniforme CVD SiC- of TaC-coatings om perfect bij uw halfgeleiderapparatuur te passen.

Vraag 2: Hoe garanderen jullie de hoge zuiverheid die vereist is voor materialen van halfgeleiderkwaliteit?

A: We implementeren strikte screening van grondstoffen en geavanceerde zuiveringsprocessen op hoge temperatuur. Alle elementen worden op sporen geanalyseerd met behulp van professionele testapparatuur zoals ICP-OES en GDMS om ervoor te zorgen dat onze coatings en grafietcomponenten voldoen aan de ultrazuivere, deeltjesvrije normen van de chipindustrie.

Vraag 3: Welk kwaliteitsmanagementsysteem en welke industriële certificeringen heeft u?

A: Onze productiefaciliteit werkt in strikte overeenstemming met het ISO9001-kwaliteitsmanagementsysteem. Van substraatbewerking tot het uiteindelijke chemische dampafzettingsproces (CVD), elke stap ondergaat vóór verzending strenge controles op afmetingen en oppervlakteprecisie.

Vraag 4: Ondersteunt u het testen van monsters voordat u bulkbestellingen plaatst, en wat is het proces?

A: Ja, we verwelkomen monsterevaluatie voor op maat gemaakte susceptors, waferboten of dummywafels. U kunt uw specifieke operationele parameters of apparatuurmodellen opgeven (zoals LPE, Aixtron of ASM), en wij zullen een proefmonster leveren om er zeker van te zijn dat het voldoet aan uw thermische en procesvereisten.

Vraag 5: Wat is uw typische productietijd voor standaard- en aangepaste producten?

A: Voor standaardconfiguraties of beschikbare voorraad verzenden we onmiddellijk. Voor op maat gemaakte artikelen die precisiebewerking en CVD-coatingverwerking vereisen, variëren de levertijden doorgaans van 3 tot 6 weken, afhankelijk van de ontwerpcomplexiteit en het batchvolume.

Vraag 6: Wat voor soort technische ondersteuning na verkoop biedt u internationale klanten?

A: We bieden 24/7 online technisch advies om uw thermische velden en levensduur van componenten te helpen optimaliseren. Als er tijdens de procesintegratie operationele problemen of concentratieschommelingen optreden, werken onze R&D-ingenieurs op afstand met u samen om snelle en praktische oplossingen te bieden.

Nieuws

  • Welkom klanten om de koolstofvezelproductenfabriek van Veteksemicon te bezoeken
    2025-09-10

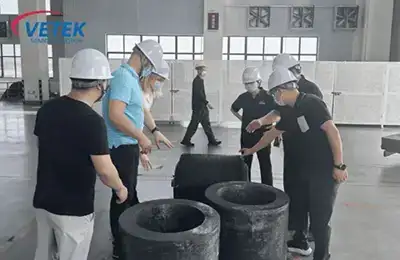

    Welkom klanten om de koolstofvezelproductenfabriek van Veteksemicon te bezoeken

    Op 5 september 2025 bezocht een klant uit Polen een fabriek onder VETEK om meer te weten te komen over onze geavanceerde technologieën en innovatieve processen bij de productie van koolstofvezelproducten.

  • ​Een kijkje in de productie van massieve CVD SiC-focusringen: van grafiet tot uiterst nauwkeurige onderdelen
    2026-01-23

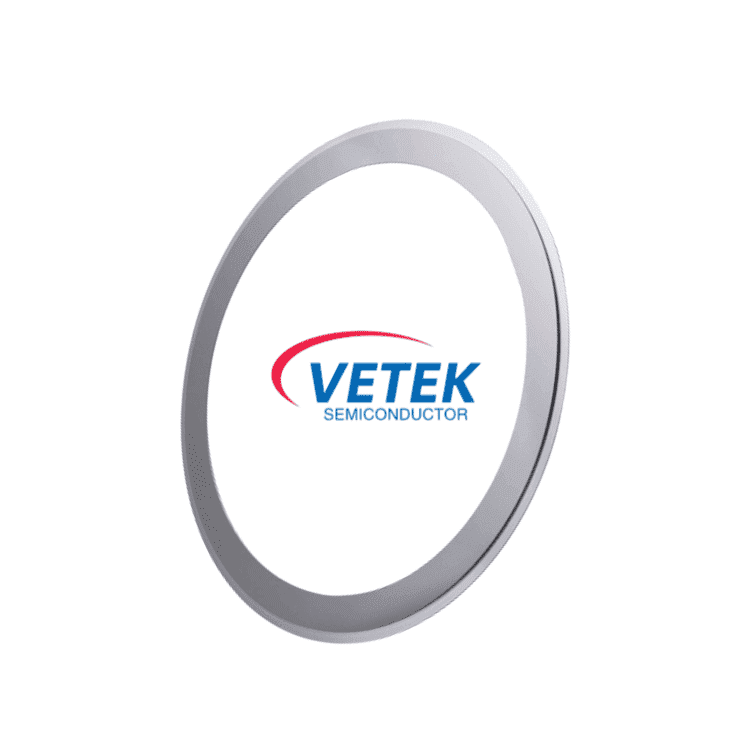

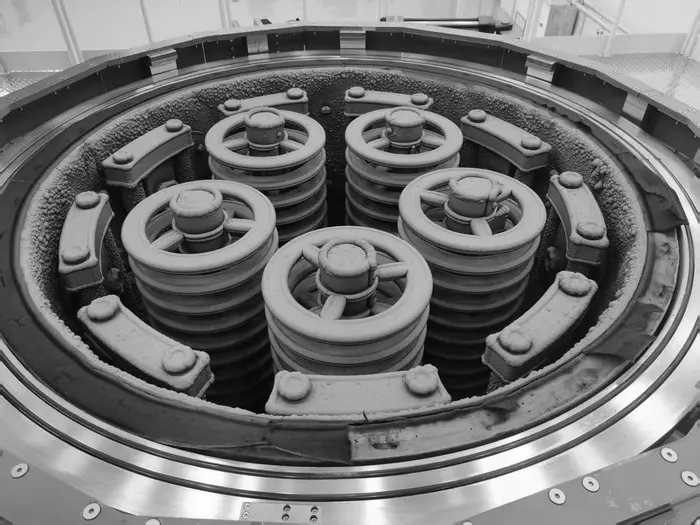

    ​Een kijkje in de productie van massieve CVD SiC-focusringen: van grafiet tot uiterst nauwkeurige onderdelen

    In de wereld van de productie van halfgeleiders, waar precisie en extreme omgevingen naast elkaar bestaan, zijn focusringen van siliciumcarbide (SiC) onmisbaar. Deze componenten staan ​​bekend om hun uitzonderlijke thermische weerstand, chemische stabiliteit en mechanische sterkte en zijn van cruciaal belang voor geavanceerde plasma-etsprocessen. Het geheim achter hun hoge prestaties ligt in de Solid CVD-technologie (Chemical Vapour Deposition). Vandaag nemen we je mee achter de schermen om het rigoureuze productieproces te verkennen: van een ruw grafietsubstraat tot een zeer nauwkeurige 'onzichtbare held' van de fabriek.

  • VETEK neemt deel aan SEMICON Europa 2025 in München, Duitsland
    2025-11-20
    VETEK neemt deel aan SEMICON Europa 2025 in München, Duitsland

    In 2025 zal de Europese halfgeleiderindustrie elkaar van 18 tot en met 21 november opnieuw ontmoeten op de grootste halfgeleiderbeurs SEMICON Europa in München.

  • Substraat versus epitaxie: sleutelrollen bij de productie van halfgeleiders
    2026-08-21
    Substraat versus epitaxie: sleutelrollen bij de productie van halfgeleiders

    Bij de moderne chipproductie biedt het substraat fysieke ondersteuning en een pad voor warmteafvoer, terwijl de epitaxiale laag de elektrische prestatielimieten van het apparaat bepaalt. Dit artikel biedt een diepgaande analyse van de fundamentele verschillen tussen monokristallijne silicium- en siliciumcarbidesubstraten en CVD/MBE epitaxiale processen, en laat zien hoe epitaxiale technologie de prestaties van hoogfrequente en hoogspanningsapparaten verbetert door de defectdichtheid te verminderen en spanningstechniek te integreren. Of u nu een procesingenieur of een besluitvormer op het gebied van inkoop bent, deze gids helpt u snel de meest geschikte waferselectiestrategie te identificeren.

  • Waarom is een poreuze tantaalcarbide (TaC) gecoate grafietring van cruciaal belang voor betrouwbare SiC-kristalgroei
    2026-08-20
    Waarom is een poreuze tantaalcarbide (TaC) gecoate grafietring van cruciaal belang voor betrouwbare SiC-kristalgroei

    De poreuze tantaalcarbide (TaC) gecoate grafietring is een gespecialiseerde thermische veldcomponent ontworpen voor de groei van één kristal van Fysisch Vapour Transport (PVT) SiC. Door zeer zuiver poreus grafiet te combineren met een dichte CVD-tantaalcarbidecoating, biedt het stabiliteit bij hoge temperaturen, bescherming tegen corrosie, gecontroleerde warmteverdeling en lage vervuiling. In dit artikel worden de structuur, technische voordelen, toepassingen, specificaties en selectieoverwegingen voor halfgeleider- en SiC-kristalgroeiapparatuur uitgelegd.

  • GTMS/CTMS speciale aanpassing van grafietarmaturen: oplossing voor diepe machinale bewerking met microgaten
    2026-08-13

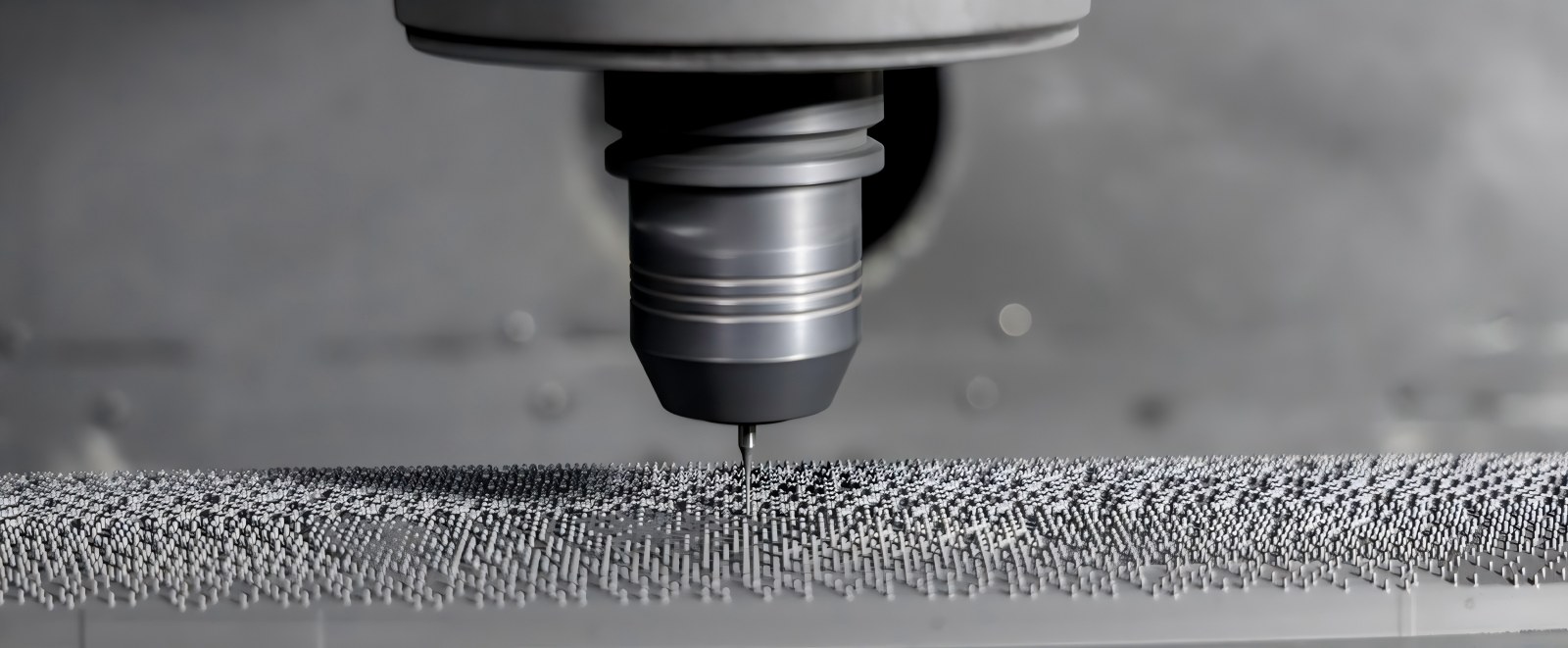

    GTMS/CTMS speciale aanpassing van grafietarmaturen: oplossing voor diepe machinale bewerking met microgaten

    VeTek richt zich op hermetische afdichtingsprocessen van GTMS/CTMS en biedt op maat gemaakte speciale grafietbevestigingsoplossingen met 1.500 dicht op elkaar geplaatste microgaten per 0,01 ㎡. Nauwkeurig passend bij de CTE van de Kovar-legering, het overwinnen van de uitdaging van microbewerking met meerdere gaten gedurende 10 maanden, het bereiken van nul-defectcontrole op micronniveau en one-stop-engineeringlevering.

  • Waarom wordt een zeer zuivere kwartswaferboot voor TEL essentieel voor de geavanceerde productie van halfgeleiders?
    2026-08-07
    Waarom wordt een zeer zuivere kwartswaferboot voor TEL essentieel voor de geavanceerde productie van halfgeleiders?

    In de snel evoluerende halfgeleiderindustrie zijn precisiematerialen rechtstreeks bepalend voor de kwaliteit van de wafelverwerking en de productie-efficiëntie. VETEK biedt hoogwaardige High Purity Quartz Wafer Boat For TEL-oplossingen die zijn ontworpen voor geavanceerde halfgeleiderproductieprocessen en uitstekende thermische stabiliteit, chemische weerstand en verontreinigingsbeheersing bieden voor veeleisende omgevingen voor de productie van wafers.

  • Het oplossen van vergeling van de randen van SiC-coating om de CVD-opbrengst te verhogen van 50% naar 90%
    2026-08-05
    Het oplossen van vergeling van de randen van SiC-coating om de CVD-opbrengst te verhogen van 50% naar 90%

    Diepgaande analyse van de oorzaken van randvergeling en afbladderen van siliciumcarbidecoating op MOCVD-epitaxygrafietsusceptors. VeTek elimineerde microstress door de initiële CVD-afzettingssnelheid en het stromingsveld nauwkeurig te regelen, waardoor de coatingopbrengst van 50% naar 90% werd verhoogd en de levensduur van zeer zuivere grafietonderdelen werd verlengd.

  • Hoe hoge pocket-to-pocket-variatie op te lossen in multi-pocket silicium epitaxie grafiet susceptors?
    2026-08-03
    Hoe hoge pocket-to-pocket-variatie op te lossen in multi-pocket silicium epitaxie grafiet susceptors?

    VeTek Semi pakt de 1,4% pocket-to-pocket diktevariatie aan in multi-pocket silicium epitaxie grafiet susceptoren en verbeterde de vlakheid van de susceptor tot <0,08 mm en verminderde de variatie tot 0,69% via CVD-stromingsveldsimulatie en ultra-precieze SiC-coating, waardoor de wafelopbrengst werd verhoogd.

  • MOCVD SiC-gecoate grafiet susceptor-kraakanalyse en casestudy voor optimalisatie van thermische spanning
    2026-07-30

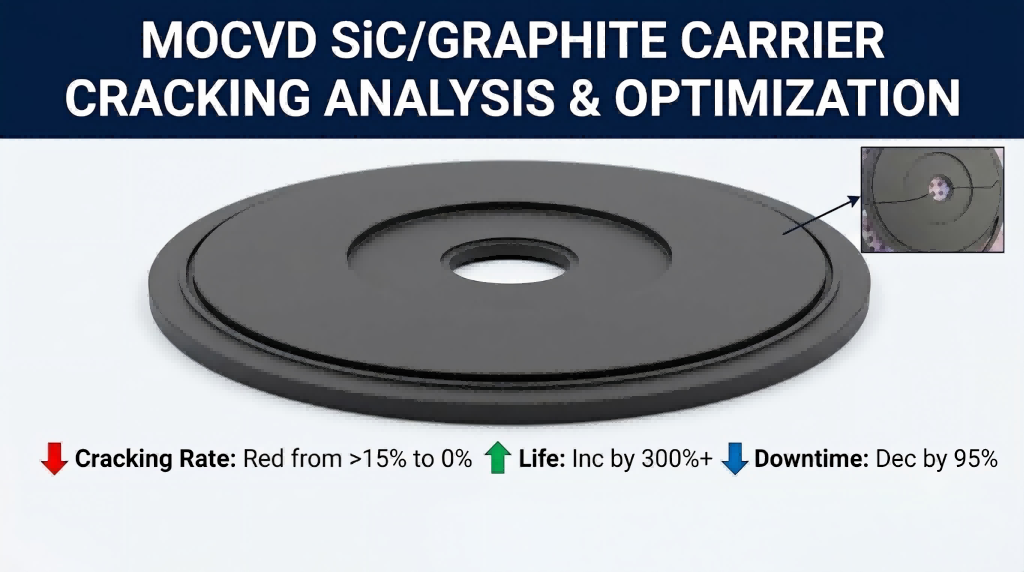

    MOCVD SiC-gecoate grafiet susceptor-kraakanalyse en casestudy voor optimalisatie van thermische spanning

    Ontdek hoe Vetek radiale scheurvorming elimineerde in grote MOCVD SiC-gecoate grafietsusceptors. Herontwerp van structurele stressbuffers en CTE-matching verlengden de levensduur met meer dan 300%.

  • Van 4-inch tot 8-inch: een decennium van groei van SiC-halfgeleiders
    2026-07-25
    Van 4-inch tot 8-inch: een decennium van groei van SiC-halfgeleiders

    Een decennium van SiC-evolutie – van de vroege uitdagingen op het gebied van de commercialisering van 4-inch tot de huidige 8-inch wafer-transitie. Ontdek hoe CVD SiC-coatings, Solid SiC en TaC-materialen een betrouwbare productie van halfgeleiders mogelijk maken.

  • VETEK halfgeleider | Fabrikant van CVD SiC/TaC-coatings, massief SiC en kritische halfgeleidermaterialen
    2026-07-23
    VETEK halfgeleider | Fabrikant van CVD SiC/TaC-coatings, massief SiC en kritische halfgeleidermaterialen

    VETEK Semiconductor is gespecialiseerd in zes belangrijke productcategorieën, waaronder CVD SiC-coatings, CVD TaC-coatings, Solid SiC, zeer zuivere grafiet- en koolstofvezels, kwarts en geavanceerde keramiek, en halfgeleiderwafels. Onze producten zijn bedoeld voor kritische halfgeleiderprocessen zoals epitaxie, etsen en kristalgroei. Met dubbele R&D-platforms, een volledig geïntegreerd productiesysteem en wereldwijde leveringscapaciteiten worden we erkend als een nationaal gespecialiseerde en geavanceerde ‘kleine gigantische’ onderneming.
