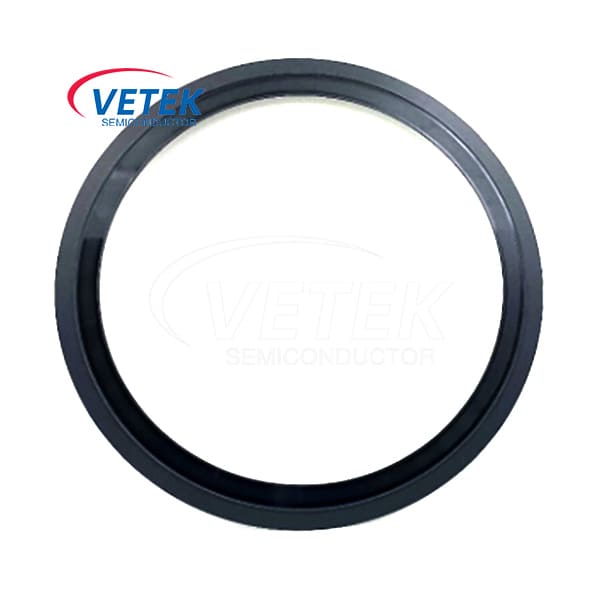

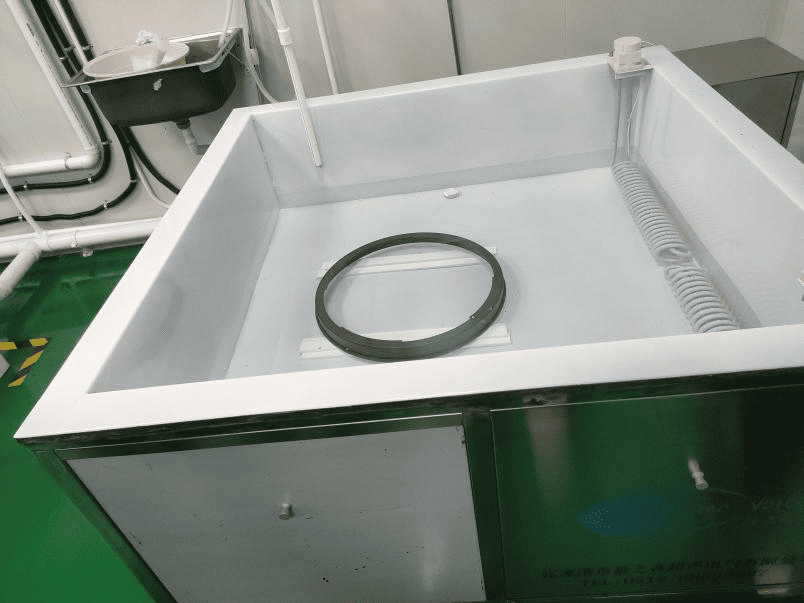

Plasma-ets focusring

Op het gebied van de productie van wafers speelt de focusring van Vetek Semiconductor een sleutelrol. Het is niet alleen een eenvoudig onderdeel, maar speelt een cruciale rol in het plasma-etsproces. Ten eerste is de focusring voor plasma-etsen ontworpen om ervoor te zorgen dat de wafer stevig in de gewenste positie wordt gehouden, waardoor de nauwkeurigheid en stabiliteit van het etsproces wordt gegarandeerd. Door de wafer op zijn plaats te houden, handhaaft de focusseringsring effectief de uniformiteit van de plasmadichtheid, wat essentieel is voor het succes van deetsproces.

Daarnaast speelt de focusring ook een belangrijke rol bij het voorkomen van zijverontreiniging van de wafer. De kwaliteit en zuiverheid van wafers zijn van cruciaal belang voor de productie van chips, dus alle noodzakelijke maatregelen moeten worden genomen om ervoor te zorgen dat wafers tijdens het etsproces schoon blijven. De focusring voorkomt effectief dat externe onzuiverheden en verontreinigingen de zijkanten van het wafeloppervlak binnendringen, waardoor de kwaliteit en prestaties van het eindproduct worden gegarandeerd.

In het verleden,scherpstelringenwaren voornamelijk gemaakt van kwarts en silicium. Met de toename van droog etsen bij de geavanceerde waferproductie neemt echter ook de vraag naar focusseringsringen gemaakt van siliciumcarbide (SiC) toe. Vergeleken met zuivere siliciumringen zijn SiC-ringen duurzamer en hebben een langere levensduur, waardoor de productiekosten worden verlaagd. Siliciumringen moeten elke 10 tot 12 dagen worden vervangen, terwijl SiC-ringen elke 15 tot 20 dagen worden vervangen. Momenteel bestuderen enkele grote bedrijven, zoals Samsung, het gebruik van boorcarbide-keramiek (B4C) in plaats van SiC. B4C heeft een hogere hardheid, waardoor het apparaat langer meegaat.

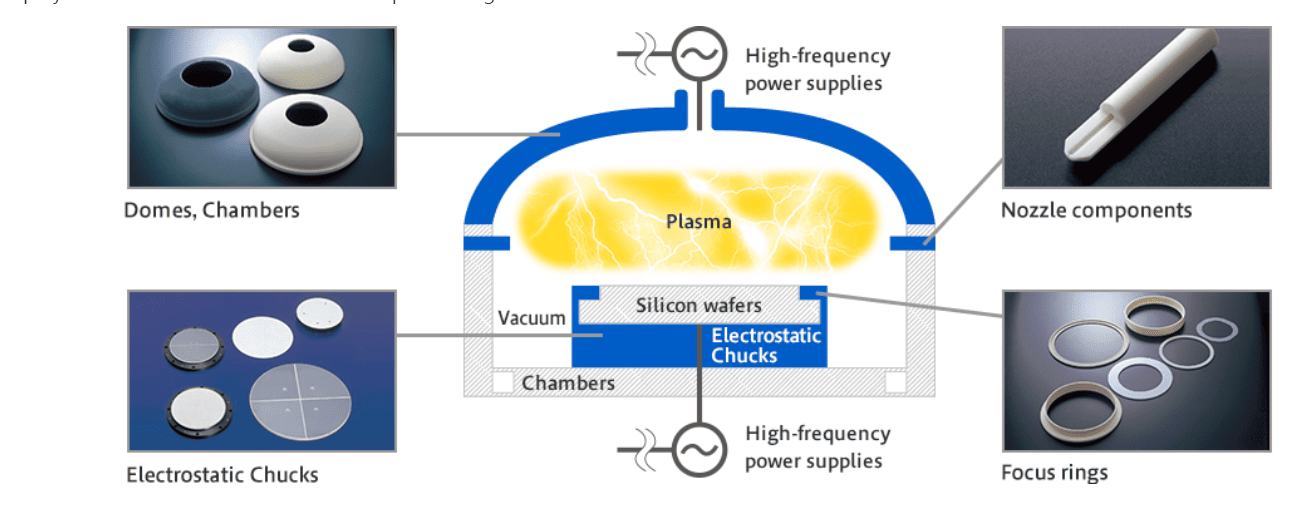

Bij plasma-etsapparatuur is de installatie van een focusring noodzakelijk voor het plasma-etsen van het substraatoppervlak op een basis in een behandelingsvat. De focusseringsring omringt het substraat met een eerste gebied aan de binnenzijde van het oppervlak dat een kleine gemiddelde oppervlakteruwheid heeft om te voorkomen dat de tijdens het etsen gegenereerde reactieproducten worden opgevangen en afgezet. Tegelijkertijd heeft het tweede gebied buiten het eerste gebied een grote gemiddelde oppervlakteruwheid om aan te moedigen dat de tijdens het etsproces gegenereerde reactieproducten worden opgevangen en afgezet. De grens tussen het eerste gebied en het tweede gebied is het deel waar de hoeveelheid etsen relatief significant is, uitgerust met een focusseringsring in het plasma-etsapparaat, en plasma-etsen wordt uitgevoerd op het substraat.
