PSS Etching Carrier Plate for Semiconductor
  • PSS Etching Carrier Plate for SemiconductorPSS Etching Carrier Plate for Semiconductor
  • PSS Etching Carrier Plate for SemiconductorPSS Etching Carrier Plate for Semiconductor

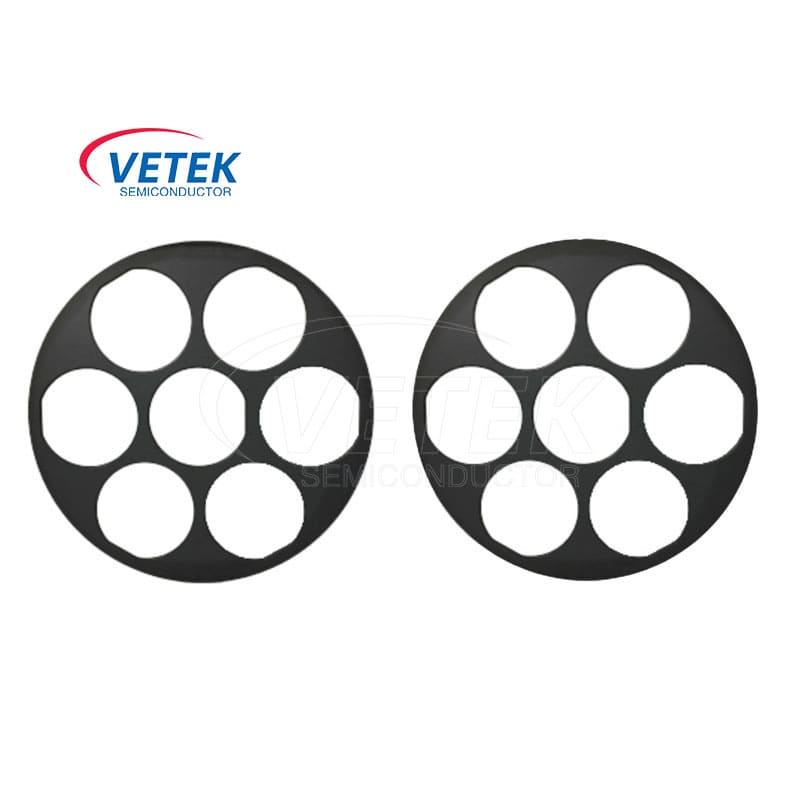

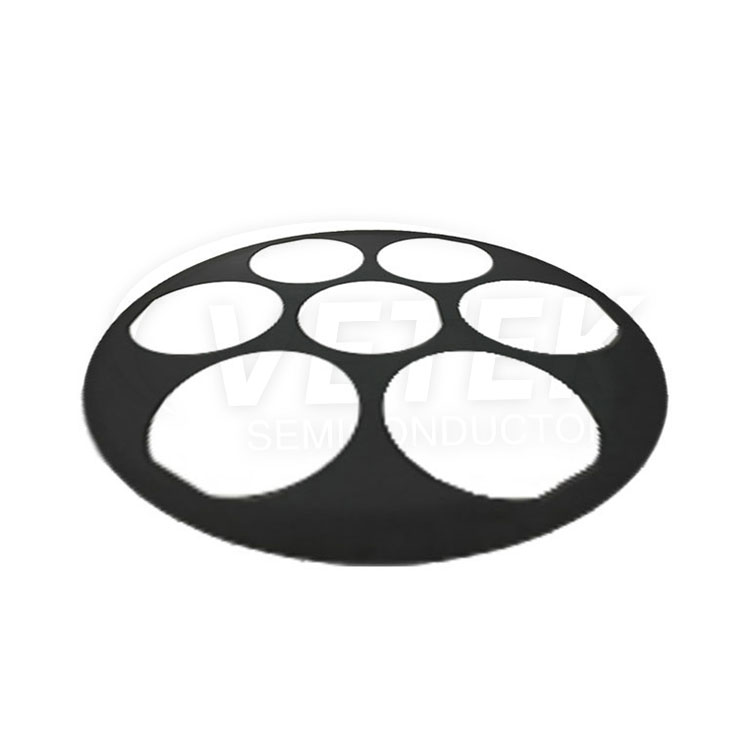

PSS Etching Carrier Plate for Semiconductor

Vetek Semiconductor's PSS Etching Carrier Plate for Semiconductor is een hoogwaardige, ultrazuivere grafietdrager die is ontworpen voor wafersafhandelingsprocessen. Onze vervoerders hebben uitstekende prestaties en kunnen goed presteren in harde omgevingen, hoge temperaturen en harde chemische reinigingsomstandigheden. Onze producten worden veel gebruikt in veel Europese en Amerikaanse markten, en we kijken ernaar uit om uw langdurige partner in China te worden. U bent van harte welkom om naar China te komen om onze fabriek te bezoeken en meer te leren over onze technologie en producten.
Stuur onderzoek
Productomschrijving

Als toonaangevende professionele fabrikant in het veld, is Vetek Semiconductor verheugd om je eersteklas PSS-etsdragerplaten te bieden die speciaal zijn op maat gemaakt voor de halfgeleiderindustrie.


Onze PSS -etsenplaten voor halfgeleiders zijn zeer gespecialiseerde componenten die onmisbaar zijn in de etsprocedures van de plasmabronspectroscopie (PSS) binnen het semiconductorproductie -rijk. Deze platen nemen een cruciale rol op tijdens het etsproces. Ze bieden stabiele ondersteuning en zorgen voor een soepel transport van halfgeleiderwafels, wat cruciaal is voor de precisie en kwaliteit van de etsen.


We nodigen u hartelijk uit om ons te bereiken voor eventuele vragen. We zijn altijd klaar om te helpen en meer gedetailleerde informatie te bieden over onze uitstekende producten.




PSS Etching Carrier Plate for SemiconductorBelangrijkste kenmerken:

● Precisieontwerp: De draagplaat is ontworpen met precieze afmetingen en oppervlakte -vlakheid om uniforme en consistente etsen over de halfgeleiderwafels te garanderen. Het biedt een stabiel en gecontroleerd platform voor de wafels, waardoor nauwkeurige en betrouwbare etsenresultaten mogelijk zijn.

● Plasma -weerstand: De draagplaat vertoont uitstekende weerstand tegen het plasma dat wordt gebruikt in het etsproces. Het blijft onaangetast door de reactieve gassen en energierijke plasma, waardoor langdurige levensduur en consistente prestaties zorgen.

● Thermische geleidbaarheid: De draagplaat heeft een hoge thermische geleidbaarheid om warmte die tijdens het etsproces wordt gegenereerd efficiënt te verdrijven. Dit helpt bij het handhaven van optimale temperatuurregeling en voorkomt oververhitting van de halfgeleiderwafels.

● Compatibiliteit: De PSS Etching Carrier Plate is ontworpen om compatibel te zijn met verschillende halfgeleiderwafergroottes die vaak in de industrie worden gebruikt, waardoor veelzijdigheid en gebruiksgemak zorgt voor verschillende productieprocessen.


Productparameter van de PSS Etching Carrier -plaat voor halfgeleider

Basisfysische eigenschappen van CVD SIC -coating
Eigendom Typische waarde
Kristalstructuur FCC β -fase polykristallijn, voornamelijk (111) georiënteerd
Sic coatingdichtheid 3.21 g/cm³
CVD SIC Coating Hardheid 2500 Vickers Hardheid （500G Laad）
Korrelgrootte 2 ~ 10 μm
Chemische zuiverheid 99,99995%
Warmtecapaciteit 640 J · kg-1· K-1
Sublimatietemperatuur 2700 ℃
Buigsterkte 415 MPA RT 4-punts
Young's Modulus 430 GPA 4pt Bend, 1300 ℃
Thermische geleidbaarheid 300W · M-1· K-1
Thermische expansie (CTE) 4.5 × 10-6K-1



Het halfgeleider PSS Etching Carrier Plate for SemiconductorProductiewinkel

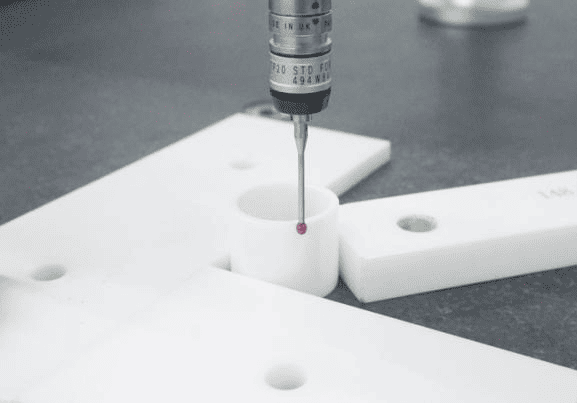

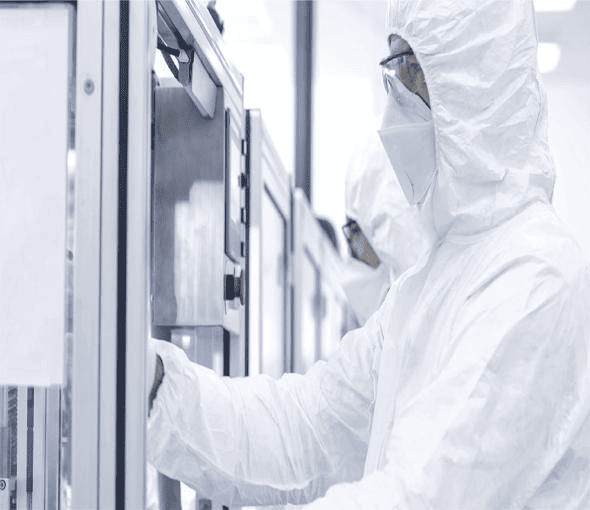

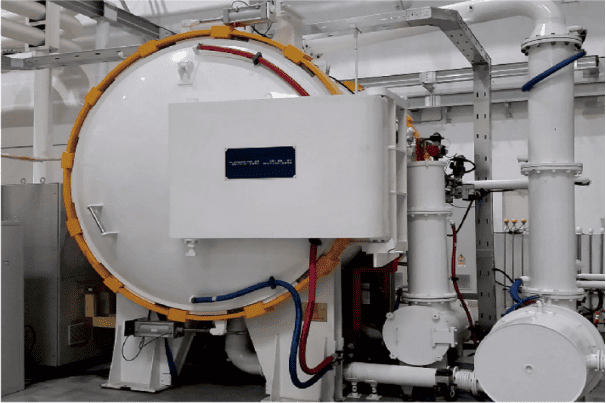

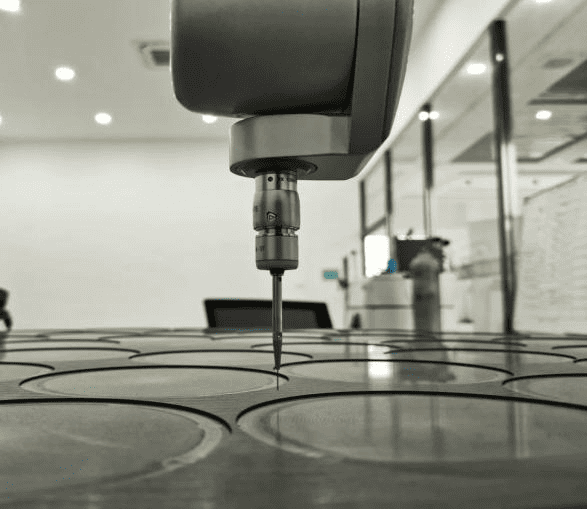

SiC Graphite substrateCVD TaC coating cover testSilicon carbide ceramic processingEPI process equipment

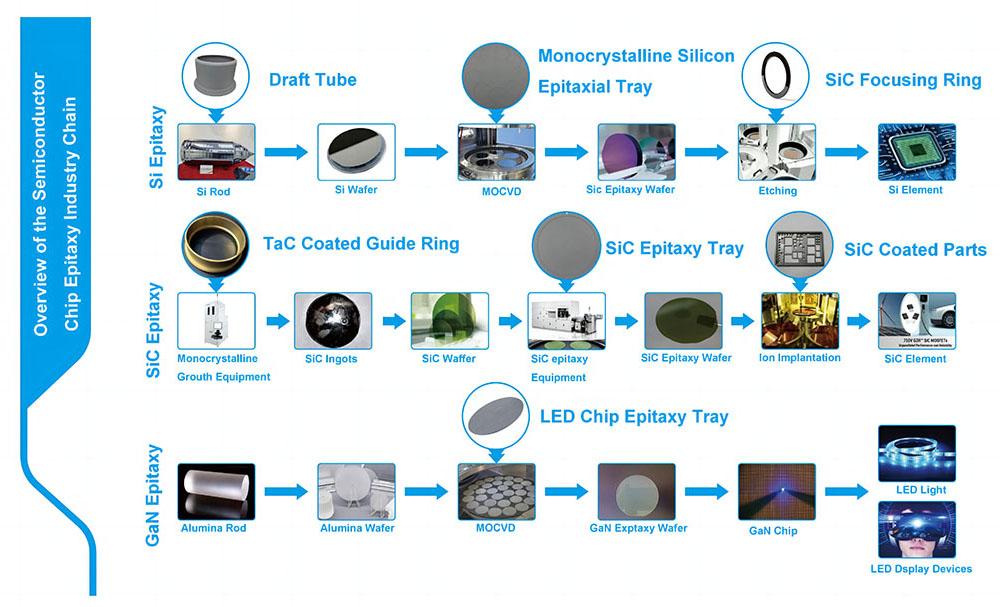

Overzicht van de Semiconductor Chip Epitaxy Industry Chain:

SiC Epitaxy Si Epitaxy GaN Epitaxy
