Waarom SiC-gecoate grafietsusceptoren essentieel zijn voor epitaxie van halfgeleiders

Terwijl halfgeleiderapparaten zich blijven ontwikkelen in de richting van een hoger vermogen, een hogere frequentie en een grotere integratie, zijn de eisen die aan apparatuur voor epitaxiale groei worden gesteld steeds veeleisender geworden. Of het nu gaat om SiC-vermogensapparaten, GaN RF-componenten, LED-chips of epitaxiale siliciumwafels, fabrikanten vertrouwen op één cruciaal onderdeel in de reactor: de met SiC gecoate grafietsusceptor.

Hoewel deze component zelden zichtbaar is buiten de reactiekamer, heeft deze component rechtstreeks invloed op de uniformiteit van de wafeltemperatuur, de vorming van deeltjes, de levensduur van de coating en uiteindelijk de opbrengst van het apparaat.

Wat is een SiC-gecoate grafiet susceptor?

Een SiC-gecoate grafiet susceptor is een nauwkeurig ontworpen grafietcomponent die wordt beschermd door een dichte Chemical Vapour Deposition (CVD) siliciumcarbidecoating.

In een epitaxiale reactor vervult de susceptor verschillende kritische functies:

• Ondersteunt halfgeleiderwafels tijdens het groeiproces
• Brengt de warmte gelijkmatig over van de verwarmer naar de wafer
• Roteert samen met de wafer om de filmuniformiteit te verbeteren
• Behoudt de dimensionele stabiliteit bij herhaalde thermische cycli
• Beschermt het grafietsubstraat tegen corrosieve procesgassen

Afhankelijk van het proces kunnen susceptors worden ontworpen als pannenkoek susceptors, vat susceptors, trays, wafeldragers of op maat gemaakte reactorcomponenten.

Waarom geen kaal grafiet gebruiken?

Grafiet wordt al lang erkend als een van de beste technische materialen voor hoge temperaturen vanwege zijn:

· Uitstekende thermische geleidbaarheid

· Lage thermische uitzettingscoëfficiënt

· Hoge temperatuurstabiliteit

· Gemakkelijke bewerkbaarheid

· Lage dichtheid

Kale grafiet is echter niet geschikt voor directe halfgeleiderverwerking.

Tijdens epitaxie vallen procesgassen zoals H₂, HCl, NH₃, silaan, chloorsilanen en metaal-organische voorlopers continu blootgestelde grafietoppervlakken aan. Na verloop van tijd begint het grafiet te oxideren, corroderen en koolstofdeeltjes vrij te geven.

Deze deeltjes kunnen:

· vervuilen wafels,

· verhoging van de defectdichtheid,

· epitaxiale uniformiteit verminderen,

· verkort de onderhoudsintervallen van de reactor.

Daarom gebruiken bijna alle moderne halfgeleiderreactoren beschermende keramische coatings in plaats van blootgesteld grafiet.

Waarom siliciumcarbide de voorkeurscoating is？

Van de beschikbare coatingmaterialen, waaronder BN, ZrB₂, TaC en verschillende oxidecoatings, is CVD-siliciumcarbide de industriestandaard geworden omdat het een uitstekende balans biedt tussen thermische, chemische en mechanische eigenschappen.

De belangrijkste voordelen zijn onder meer:

• Uitstekende chemische weerstand: Dicht SiC voorkomt dat corrosieve gassen het grafietsubstraat bereiken, waardoor de levensduur van de componenten dramatisch wordt verlengd.
• Uitstekende thermische geleidbaarheid: hoge thermische geleidbaarheid maakt een snelle warmteoverdracht mogelijk, terwijl een uitstekende temperatuuruniformiteit over de wafer behouden blijft.
• Lage thermische uitzettingscoëfficiënt: de thermische uitzettingscoëfficiënt van SiC komt nauw overeen met grafiet, waardoor de interne spanning tijdens herhaalde verwarmings- en koelcycli wordt verminderd.
• Hoge hardheid: de coating is bestand tegen slijtage tijdens het laden van wafers en de werking van de reactor.
• Hoge zuiverheid: hoogwaardige CVD SiC-coatings minimaliseren metaalverontreiniging en deeltjesvorming, essentieel voor geavanceerde halfgeleiderproductie.

Waarom chemische dampdepositie (CVD)?

Er bestaan ​​verschillende coatingtechnologieën, waaronder:

· Plasmaspuiten

· Sol-gel-coating

· Elektroforetische afzetting

· Pack-cementatie

· Kwastcoating

De productie van halfgeleiders geeft echter in overweldigende mate de voorkeur aan chemische dampafzetting (CVD), omdat er coatings worden geproduceerd met:

· extreem hoge zuiverheid,

· uitstekende dichtheid,

· uniforme dikte,

· superieure hechting,

· lage porositeit,

· uitstekende conformiteit op complexe geometrieën.

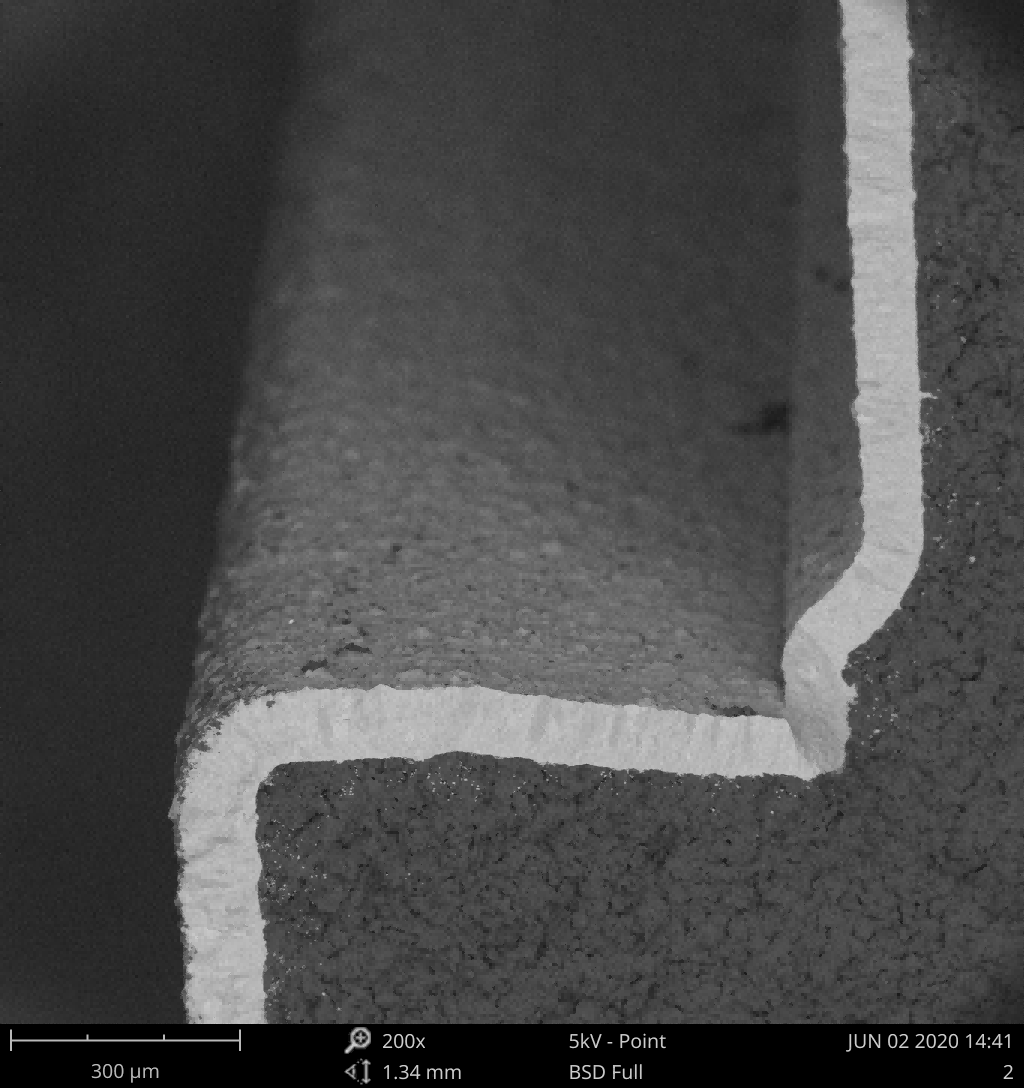

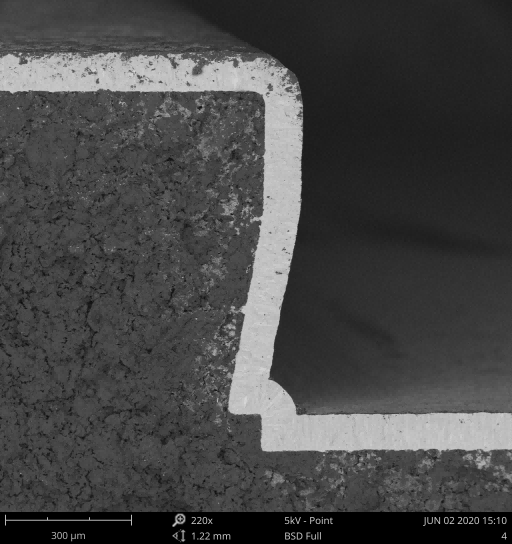

In tegenstelling tot gespoten coatings die vaak poriën en zwakke grensvlakken bevatten, vormt CVD SiC een dichte kristallijne laag die chemisch gebonden is aan het grafietsubstraat, wat resulteert in een aanzienlijk langere levensduur onder zware procesomstandigheden.

Typische toepassingen

SiC-gecoate grafietcomponenten worden veel gebruikt in:

SiC-epitaxie: ondersteunt geleidende en semi-isolerende SiC-wafels tijdens homeepitaxiale groei voor MOSFET's, SBD's en andere stroomapparaten.

Siliciumepitaxie: Biedt stabiele thermische platforms voor siliciumwafelepitaxie die wordt gebruikt bij de productie van CMOS en vermogenshalfgeleiders.

GaN Epitaxy: ondersteunt de groei van GaN-on-Si en GaN-on-SiC voor RF-apparaten, HEMT's, MicroLED's en vermogenselektronica.

LED-productie: gebruikt in MOCVD-reactoren voor epitaxiale groei van blauw, groen, UV en MicroLED.

Conclusie

Naarmate halfgeleiderprocessen zich blijven ontwikkelen in de richting van grotere wafers, nauwere procesvensters en lagere defectdichtheden, blijft het belang van hoogwaardige reactorcomponenten toenemen.

CVD SiC-gecoate grafiet susceptors zijn onmisbaar geworden omdat ze de superieure thermische prestaties van grafiet combineren met de uitstekende chemische bestendigheid, zuiverheid en duurzaamheid van siliciumcarbide.

Of het nu gaat om SiC-vermogensapparaten, GaN RF-elektronica, LED-productie of siliciumepitaxie: investeren in hoogwaardige SiC-gecoate grafietcomponenten draagt ​​rechtstreeks bij aan een hoger rendement, een langere uptime van apparatuur en lagere productiekosten.
