Aixtron G10-componenten: belangrijke onderdelen voor hoogwaardige SiC-epitaxie

De technologie van siliciumcarbide (SiC) blijft evolueren in de richting van grotere wafers en een hogere output. Dat betekent dat geavanceerde epitaxiesystemen zoals het Aixtron G10-platform steeds belangrijker worden in de productie van halfgeleiders van de derde generatie.

Vergeleken met oudere reactoren hebben Aixtron G10-systemen strengere controle nodig over thermische velden, gasstroomstabiliteit, deeltjesverontreiniging en hoe lang onderdelen meegaan. Elke interne reactorcomponent heeft een directe impact op de kwaliteit van de epitaxiale groei, de uniformiteit van de wafels en de productiestabiliteit.

Dit artikel leidt u door de belangrijkste Aixtron G10-componenten die worden gebruikt in SiC-epitaxiesystemen. We leggen uit wat ze doen, welke materialen ze nodig hebben en waarom ze van belang zijn bij de verwerking van halfgeleiders bij hoge temperaturen.

Wat zijn Aixtron G10-componenten?

Aixtron G10-componenten zijn de belangrijkste interne reactoronderdelen in de SiC-epitaxiekamer. Samen helpen ze de thermische omstandigheden stabiel te houden, de gasdistributie te optimaliseren, de waferrotatie te ondersteunen en de besmetting tijdens epitaxiale groei bij hoge temperaturen te verminderen.

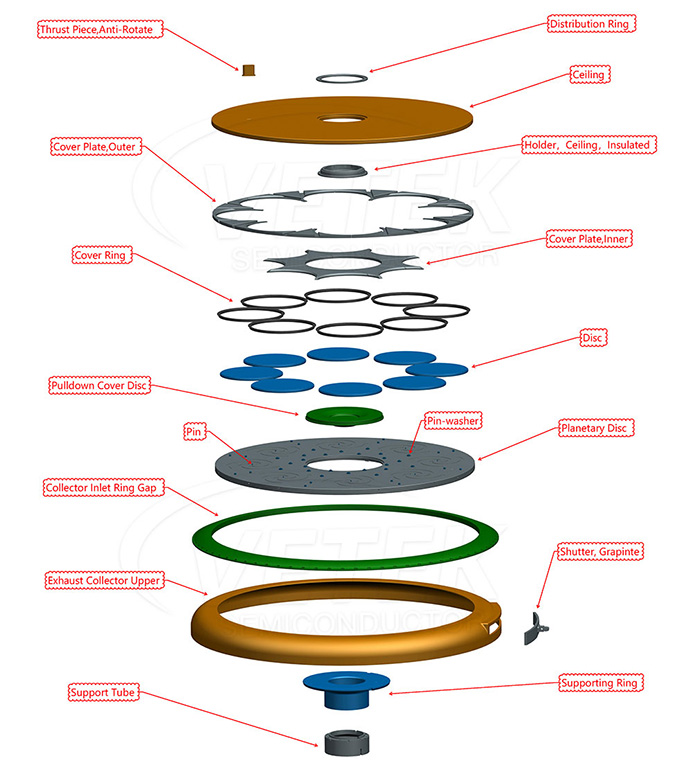

Typische onderdelen die u in een Aixtron G10-reactor aantreft zijn onder meer:

• Plafond
• Distributiering
• Afdekring
• Afdekplaten
• Planetaire schijf
• Pulldown-afdekkingsschijf
• Uitlaatcollector
• Ondersteunende ring
• Steunbuis
• Grafiet sluiter
• Pin- en pin-sluitringen

De meeste van deze onderdelen draaien continu bij temperaturen boven de 1500°C terwijl ze worden blootgesteld aan corrosieve procesgassen zoals silaan en koolwaterstoffen. Materiaalprestaties zijn dus absoluut cruciaal.

Belangrijkste functionele gebieden binnen de Aixtron G10 Reactor

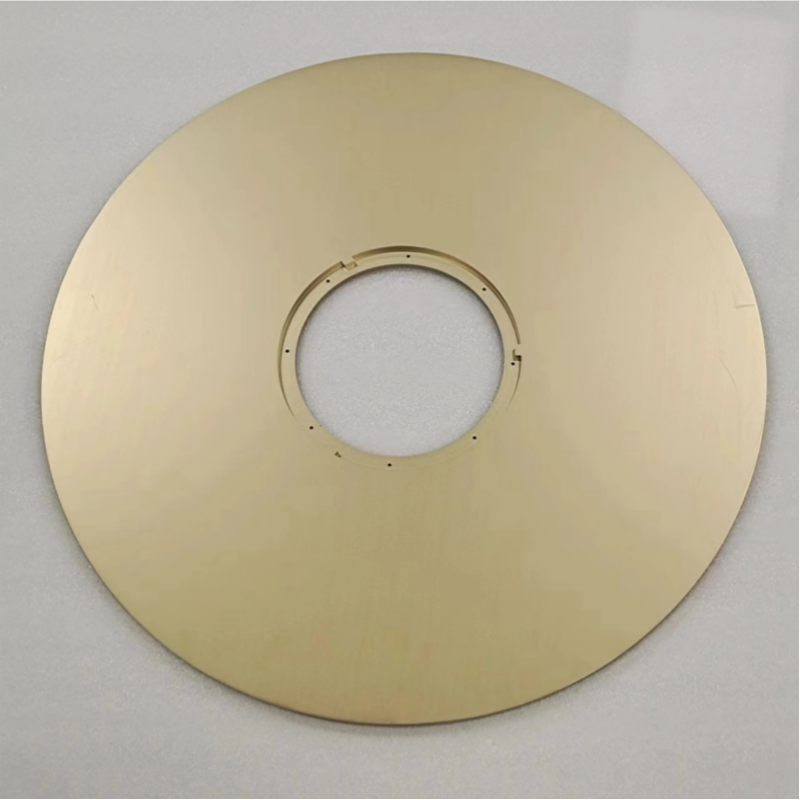

1. Plafondcomponenten

Het plafond vormt een belangrijk onderdeel van het thermische veld van de reactor. Het helpt de kamertemperatuur stabiel te houden, geleidt de gasstroom en beschermt de bovenste reactorstructuren tegen directe hitte.

Goede plafondcomponenten moeten beschikken over:

• Solide thermische stabiliteit
• Lage deeltjesgeneratie
• Sterke weerstand tegen corrosie
• Uniforme coatingkwaliteit
• Maatvastheid op lange termijn

CVD SiC-gecoat grafiet is hier een gebruikelijke keuze omdat het u de thermische geleidbaarheid van grafiet biedt, plus de chemische weerstand van siliciumcarbide.

2. Distributiering

De distributiering regelt en stuurt de gasstroom in de kamer. Een uniforme gasverdeling is essentieel voor het bereiken van een consistente epitaxiale laagdikte over alle wafers.

Als de gasstroom niet goed onder controle is, kunt u het volgende tegenkomen:

• Diktevariatie
• Dopinginconsequenties
• Oppervlaktedefecten
• Lagere wafelopbrengst

Daarom zijn hoge bewerkingsprecisie en uniforme coating zo belangrijk voor dit onderdeel.

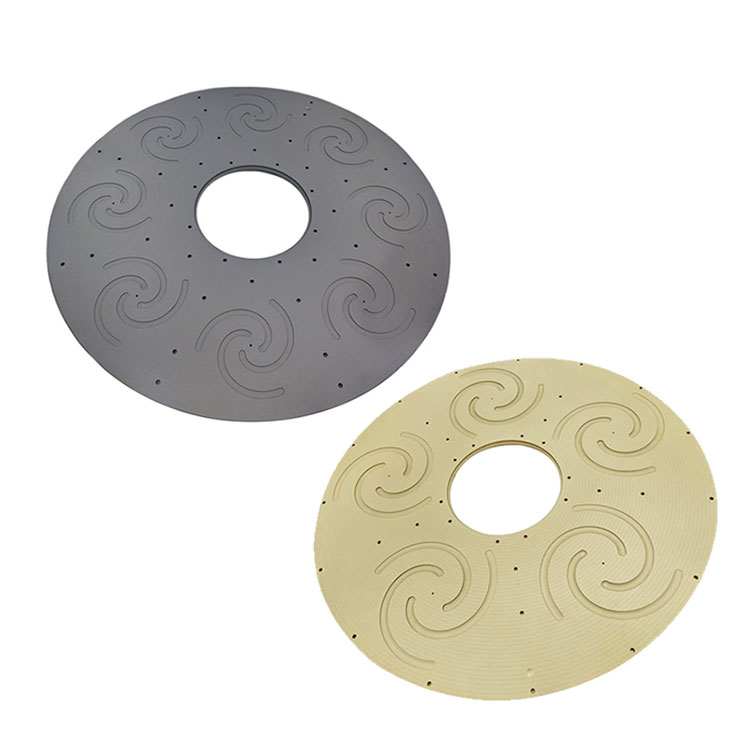

3. Planetair schijfsysteem

De planetaire schijf roteert wafels tijdens epitaxiale groei. Een soepele rotatie verbetert de temperatuuruniformiteit en zorgt ervoor dat alle wafels een vergelijkbare blootstelling aan gas krijgen.

Voor de productie van SiC-wafels op grote schaal moet het planetenstelsel het volgende in stand houden:

• Goede vlakheid
• Lage thermische vervorming
• Hoge structurele sterkte
• Stabiele werking door herhaaldelijk verwarmen en koelen

De schijf zelf is meestal gemaakt van zeer zuiver grafiet met een geavanceerde CVD SiC-coating.

4. Afdekringen en afdekplaten

Afdekringen en afdekplaten beschermen bepaalde reactorgebieden en helpen het thermische veld te stabiliseren.

Deze onderdelen helpen om:

• Verminder ongewenste afzetting
• Minimaliseer deeltjesverontreiniging
• Bescherm grafietstructuren
• Verleng de levensduur van de kamer

Omdat ze veel thermische cycli ondergaan, is een sterke hechting van de coating een must.

5. Uitlaatcollectorsysteem

De uitlaatcollector beheert de uitlaatgasstroom en zorgt ervoor dat de kamerdruk stabiel blijft.

Een stabiele uitlaatgasstroom leidt tot:

• Betere procesherhaalbaarheid
• Een schoner kamermilieu
• Minder deeltjesopbouw
• Langere intervallen tussen onderhoudsbeurten

In geavanceerde SiC-epitaxiesystemen moeten uitlaatgerelateerde onderdelen ook bestand zijn tegen agressieve chemicaliën en thermische belasting.

Waarom materiaalkeuze belangrijk is bij SiC-epitaxie？

SiC-epitaxie is een moeilijke omgeving. Conventionele materialen lopen vaak tegen problemen aan zoals:

• Coating laat los
• Grafiet erosie
• Thermisch kraken
• Deeltjesgeneratie
• Korte levensduur

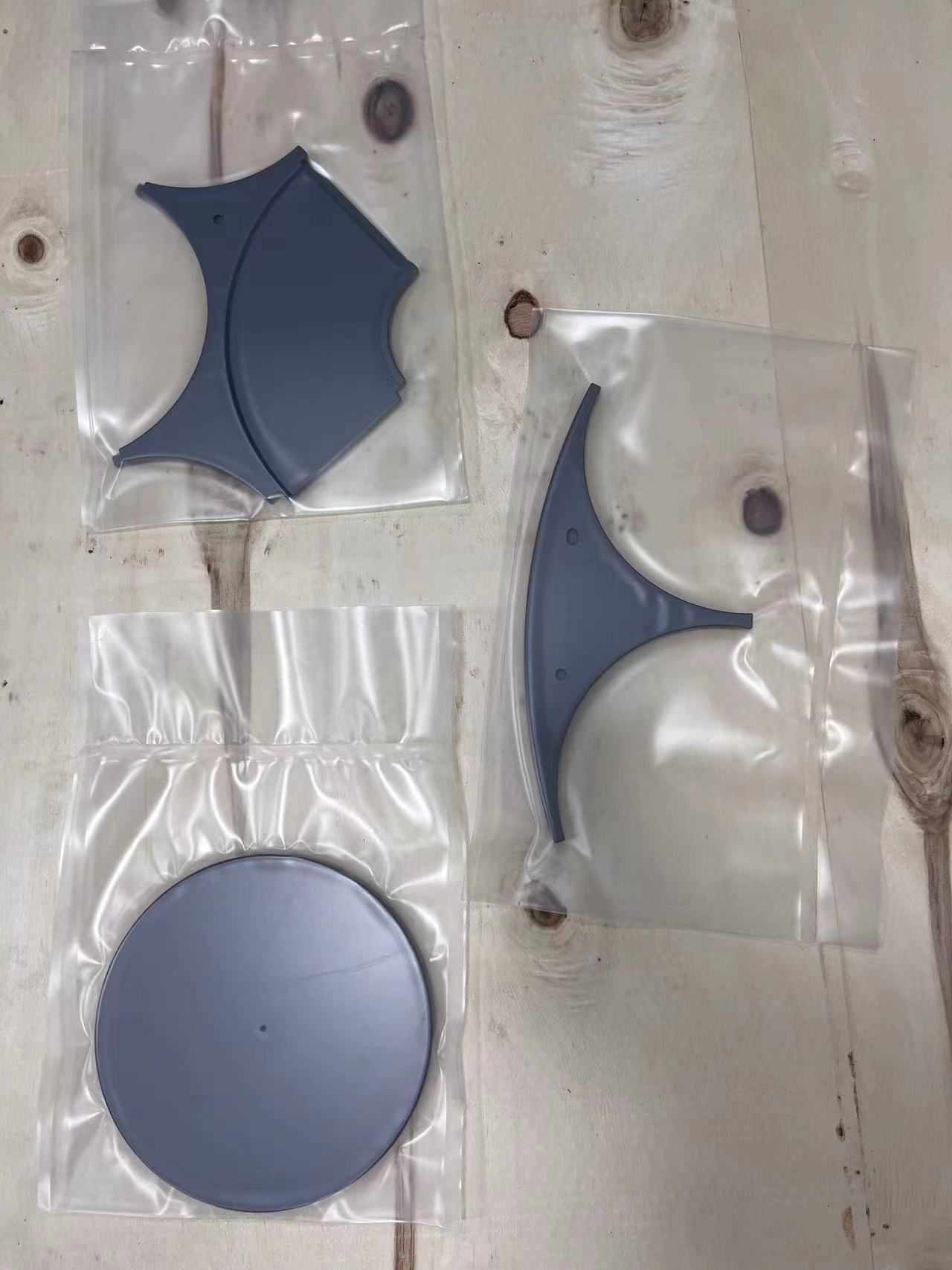

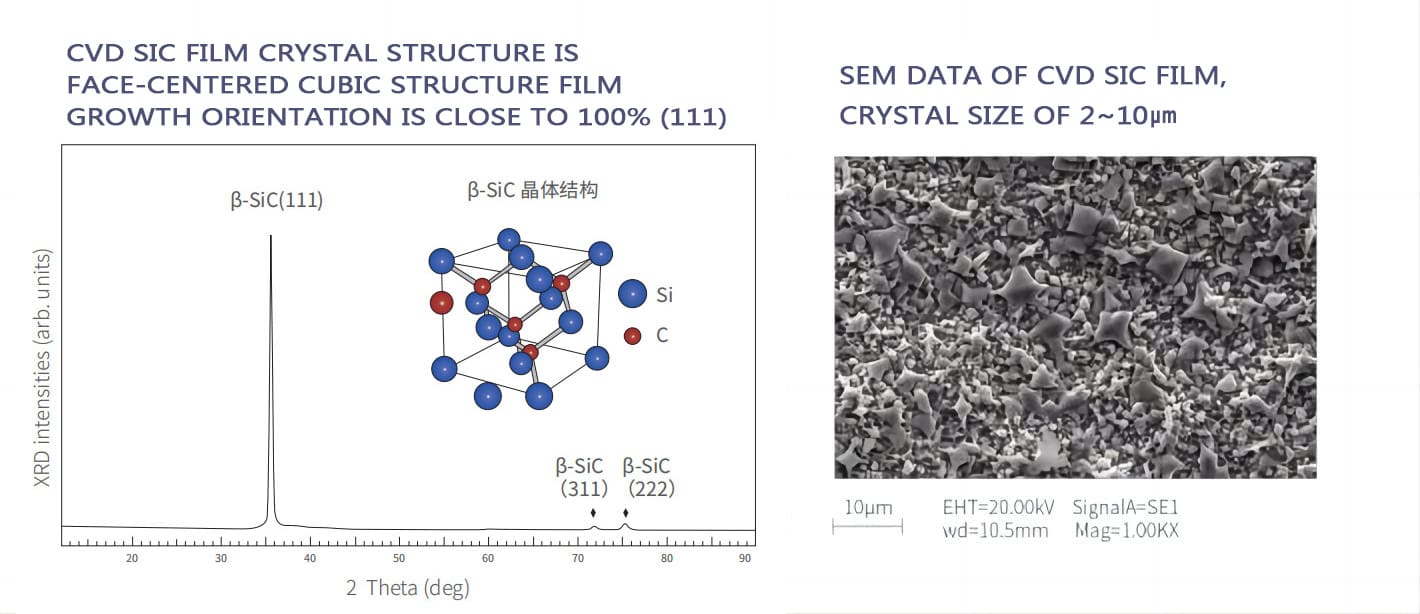

Om deze problemen te omzeilen, wenden geavanceerde halfgeleiderreactoren zich tot CVD SiC Coated Graphite. CVD SiC-coating geeft u:

• Uitstekende chemische bestendigheid
• Hoge zuiverheid
• Grote thermische schokbestendigheid
• Laag besmettingsrisico
• Lange levensduur

Op dit moment is dit een van de meest gebruikte materialen voor hoogwaardige SiC-epitaxyreactoronderdelen.

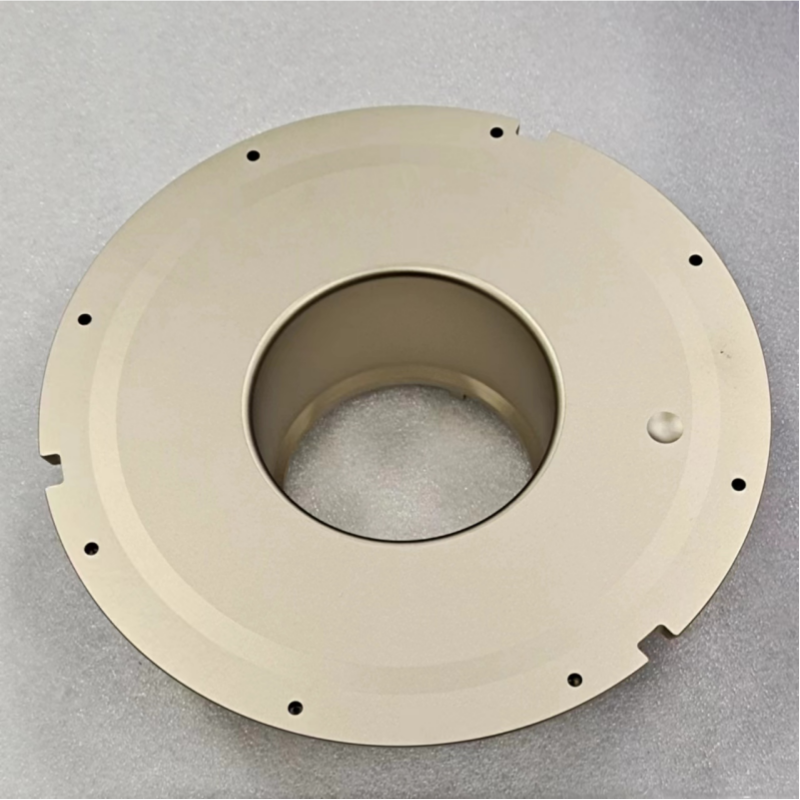

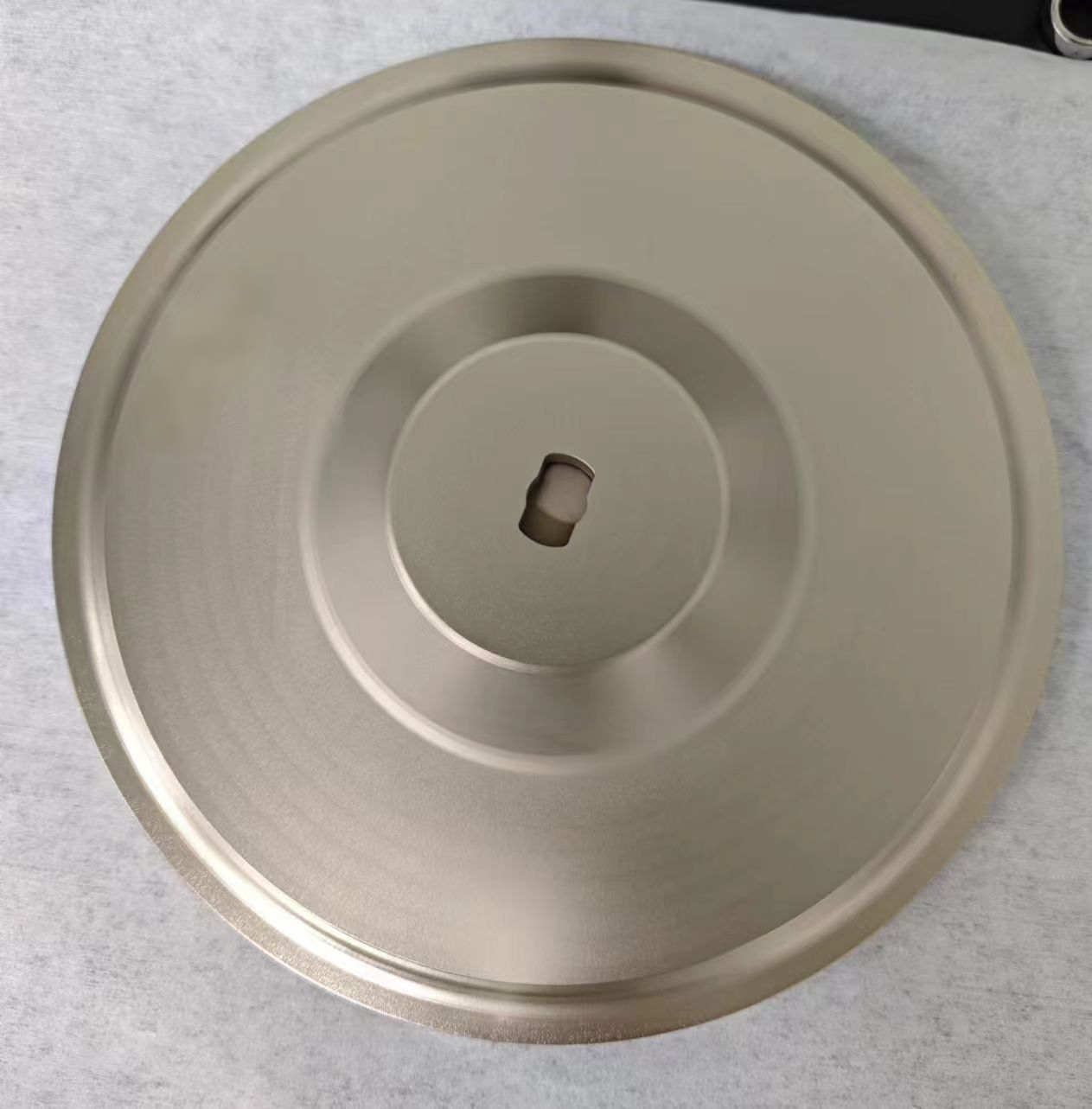

TaC-coating (tantaalcarbide). is in opkomst als de volgende stap voor toepassingen bij ultrahoge temperaturen. Vergeleken met conventionele SiC-coatings bieden TaC-coatings:

• Betere stabiliteit bij hoge temperaturen
• Sterkere corrosieweerstand
• Lager risico op het genereren van deeltjes
• Stabiele werking boven 2000°C

TaC-coatings zien er vooral veelbelovend uit voor toekomstige platforms die grotere wafers en hogere temperaturen gebruiken.

Productie-uitdagingen voor Aixtron G10-componenten

Voor het maken van hoogwaardige Aixtron G10-componenten zijn geavanceerde productiemogelijkheden nodig, waaronder:

• Hoogzuivere grafietzuivering
• Precisie CNC-bewerking
• Coatingomgevingen van halfgeleiderkwaliteit
• Uniforme CVD-coatingtechnologie
• Verwerking van grote componenten
• Strikte zuiverheid en dimensionale controle

Zelfs een kleine afwijking in afmetingen of uniformiteit van de coating kan de stabiliteit van de reactor en de epitaxiale prestaties beïnvloeden.

De mogelijkheden van VeTek Semiconductor voor Aixtron G10-componenten

VeTek Semiconductor is gespecialiseerd in grafiet- en coatingtechnologieën van halfgeleiderkwaliteit voor geavanceerde epitaxietoepassingen.

Wij bieden op maat gemaakte componenten die compatibel zijn met:

• Aixtron G10
• Aixtron G5
• SiC-epitaxiesystemen
• MOCVD-reactoren

Ons assortiment omvat:

• CVD SiC-gecoate grafietcomponenten
• TaC-coatingcomponenten
• Planetaire schijven
• Plafondcomponenten
• Afdekringen
• Grafiet thermische veldonderdelen
• Solide SiC-componenten

Deze producten worden veel gebruikt in SiC-epitaxie, LED-epitaxie en geavanceerde halfgeleider thermische veldsystemen.

Conclusie

Terwijl de productie van SiC-halfgeleiders zich richting grotere wafers en een hogere productie-efficiëntie beweegt, worden Aixtron G10-componenten steeds belangrijker voor de stabiliteit van de reactor en de epitaxiale kwaliteit.

Van plafondconstructies en planetaire schijven tot gasdistributie- en uitlaatsystemen: elk onderdeel heeft rechtstreeks invloed op het thermisch beheer, de verontreinigingsbeheersing en de consistentie van de wafels.

Door het combineren van zeer zuivere grafietmaterialen, geavanceerde CVD SiC-coatingtechnologie en de volgende generatie TaC-coatings, helpen moderne reactoronderdelen de productie van SiC-epitaxie stabieler en efficiënter te maken voor de toekomstige halfgeleiderindustrie.
