Waarom TaC-coating de voorkeurskeuze wordt voor halfgeleidergrafietcomponenten

Terwijl de halfgeleiderindustrie steeds grotere wafeldiameters, hogere bedrijfstemperaturen en steeds krappere vervuilingsbudgetten nastreeft, zijn de eisen die aan grafietcomponenten worden gesteld aanzienlijk toegenomen. Van smeltkroezen, susceptoren, verwarmers, geleidingsringen en zaadhouders wordt niet langer verwacht dat ze alleen maar hitte verdragen; ze moeten ook hun vorm behouden, de uitstoot van onzuiverheden onderdrukken en langdurige runs in agressief reactieve atmosferen overleven.

Om deze uitdagingen het hoofd te bieden, zijn chemische dampdepositie (CVD) tantaalcarbide (TaC) coatings naar voren gekomen als een veelbelovende oplossing voor het beschermen van grafietonderdelen in geavanceerde halfgeleiderproductielijnen. In dit artikel wordt onderzocht waarom TaC-coatings steeds meer belangstelling trekken en hoe ze bijdragen aan stabielere processen, een langere levensduur van onderdelen en een betere algehele productie-efficiëntie.

Waarom grafietcomponenten beschermende lagen nodig hebben

Grafiet is lange tijd een populair materiaal geweest voor halfgeleiderhardware voor hoge temperaturen, dankzij de goede thermische geleidbaarheid, de lage dichtheid en het gemak van bewerking. Maar kaal grafiet heeft bekende zwakke punten bij blootstelling aan de zware omstandigheden in proceskamers:

• Oppervlaktedegradatie bij extreme temperaturen
• Chemische aanval door waterstof, ammoniak en andere reactieve gassen
• Afstoten van koolstofdeeltjes
• Migratie van onzuiverheden naar groeiende kristallen of epitaxiale films
• Geleidelijke dimensionale drift na vele thermische cycli

Deze problemen worden vooral van cruciaal belang bij processen als:

• SiC-bulkgroei via PVT
• SiC-epitaxie
• GaN MOCVD
• AlN-kristalgroei
• Opstellingen voor thermische velden bij hoge temperaturen

Nu de geometrieën van apparaten kleiner worden en de prestatie-eisen strenger worden, kan zelfs een kleine vervuiling of lichte slijtage van grafietonderdelen direct invloed hebben op de wafelopbrengst en de uiteindelijke betrouwbaarheid van het apparaat.

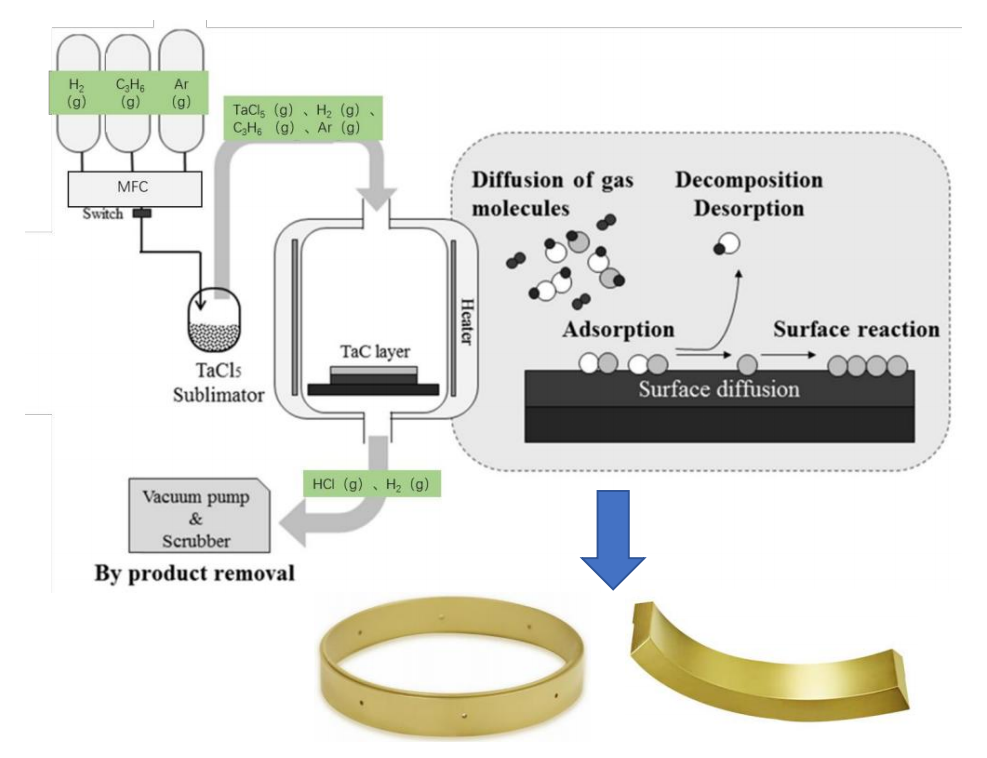

Wat is TaC-coating precies?

Tantaalcarbide (TaC) is een ultra-vuurvast keramiek met een smeltpunt van ongeveer 3880 °C – een van de hoogst bekende. Het combineert opmerkelijke thermische stabiliteit met uitstekende chemische inertie, waardoor het een natuurlijke kandidaat is voor het afschermen van grafietoppervlakken die te maken krijgen met agressieve halfgeleideromgevingen.

In plaats van het grafiet volledig te vervangen, wordt TaC via CVD als een dichte, dunne laag aangebracht. Dit geeft u het beste van twee werelden:

• Grafiet zorgt voor de thermische geleidbaarheid, lage massa en mechanische ondersteuning.
• De TaC-laag fungeert als een robuuste barrière tegen chemische erosie en ontgassing van onzuiverheden.

Het nettoresultaat is een component die stand kan houden onder omstandigheden die gewoon grafiet snel zouden aantasten.

Belangrijkste voordelen van CVD TaC-coating

(1) Uitzonderlijke robuustheid bij hoge temperaturen

Veel halfgeleiderprocessen verlopen tussen de 1.500 °C en ruim boven de 2.500 °C – temperaturen die de meeste materialen tot het uiterste drijven. TaC behoudt zijn structurele integriteit over dit bereik en isoleert het onderliggende grafiet effectief tegen thermische degradatie gedurende vele productiecycli.

(2) Superieure chemische bestendigheid

Een van de opvallende kenmerken van TaC is het vermogen om corrosieve gassoorten te weerstaan ​​die andere coatings aantasten. In de praktijk vertoont het een aanzienlijk betere weerstand dan conventionele beschermlagen bij blootstelling aan:

• Waterstof (H₂)
• Ammoniak (NH₃)
• Siliciumdamp
• Reactieve metaaldampen

Die verbeterde chemische duurzaamheid vertaalt zich direct in minder vervanging van onderdelen en meer voorspelbare productieruns.

(3) Lager besmettingsrisico

Naarmate de doelstellingen voor de kristalkwaliteit en de dichtheid van defecten strenger worden, is het schoonhouden van de procesomgeving van het allergrootste belang. Een goed afgezette TaC-coating vormt een vrijwel ondoordringbare barrière die helpt bij het verminderen van:

• Koolstofafgifte uit het grafietlichaam
• Verspreiding van metallische onzuiverheden
• Deeltjes schilferen
• Oppervlak opruwen na verloop van tijd

Schonere omstandigheden ondersteunen kristallen van hogere kwaliteit en een betere run-to-run herhaalbaarheid.

(4) Verlengde levensduur

Het vervangen van thermische veldonderdelen is kostbaar, niet alleen qua materialen, maar ook qua uitvaltijd en herkwalificatie-inspanningen. Omdat de TaC-coating oppervlaktecorrosie en slijtage zo effectief vertraagt, gaan veel gecoate grafietcomponenten aanzienlijk langer mee dan hun ongecoate tegenhangers. Dat betekent minder onderbrekingen en lagere totale bedrijfskosten.

(5) Sterke hechting aan het substraat

Moderne CVD-processen zetten TaC atoom voor atoom af op het grafietoppervlak, wat een uitstekende grensvlakbinding oplevert. In tegenstelling tot mechanische of opgespoten coatings biedt CVD u:

• Een dichte, poriënvrije microstructuur
• Uniforme dikte, zelfs op ingewikkelde vormen
• Betrouwbare hechting die bestand is tegen herhaalde thermische cycli
• Goede dekking van hoeken en uitsparingen

Deze robuustheid is van cruciaal belang voor productieomgevingen waar over consistentie niet kan worden onderhandeld.

Typisch gebruik van TaC-gecoate grafietonderdelen

Naarmate de technologie volwassener wordt, vinden TaC-gecoate componenten hun weg naar steeds meer halfgeleidertoepassingen. Veel voorkomende voorbeelden zijn:

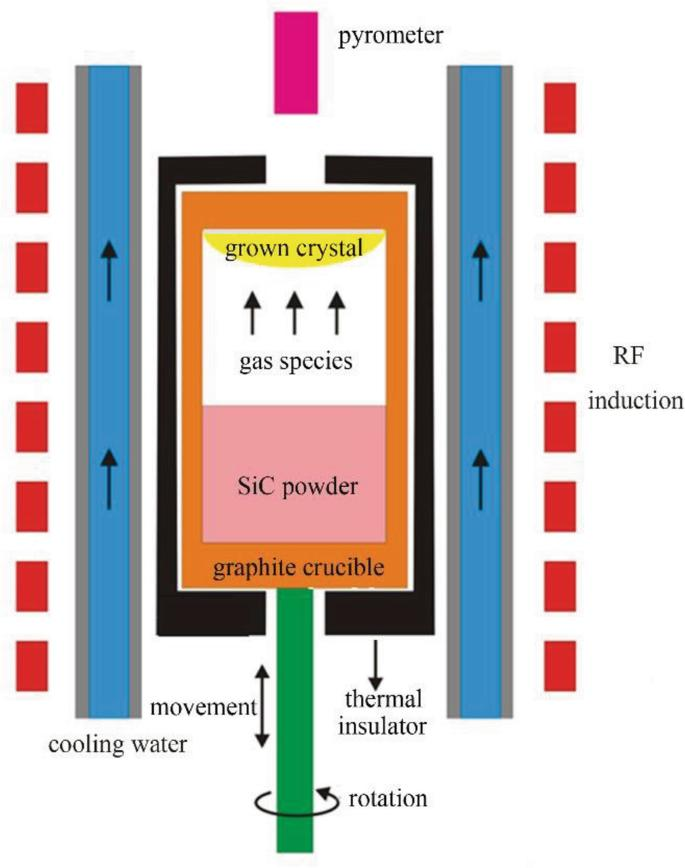

SiC-kristalgroei (PVT)

Met TaC gecoate smeltkroezen, zaadhouders, geleidingsringen en smeltkroesringen worden nu op grote schaal gebruikt om de onzuiverheden in de groeikamer te verminderen en tegelijkertijd de bruikbare levensduur van de hardware in de hete zone te verlengen.

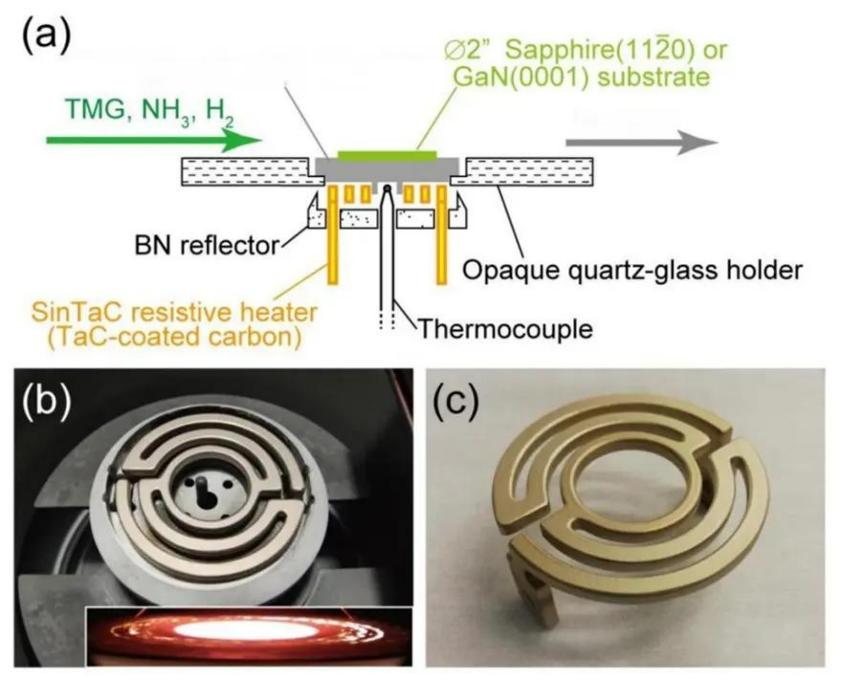

GaN MOCVD-systemen

Grafietverwarmers met een TaC-coating leveren een stabiele thermische output en zijn bestand tegen corrosie door ammoniak en waterstof tijdens GaN-epitaxie, waardoor uniforme temperatuurprofielen gedurende lange campagnes worden gehandhaafd.

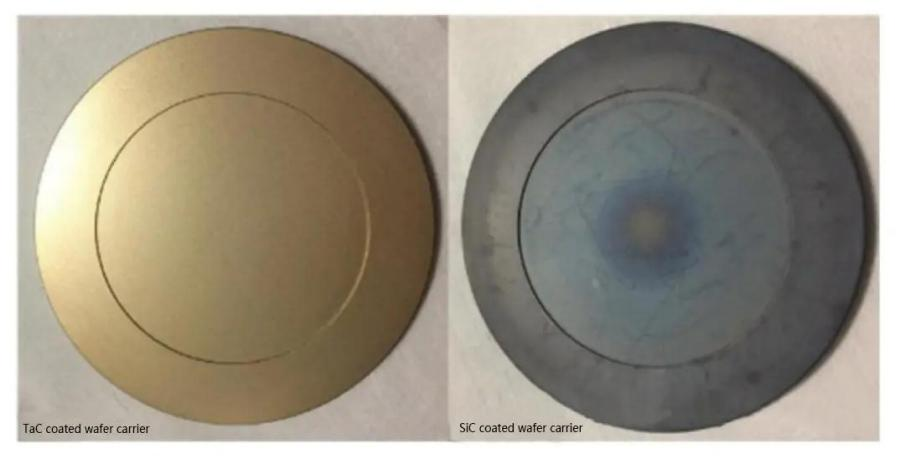

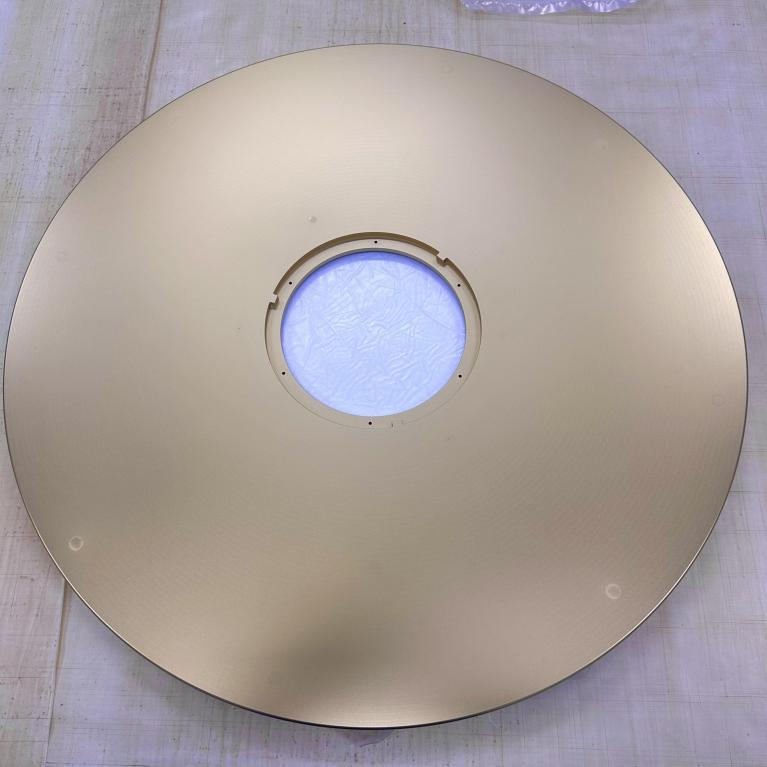

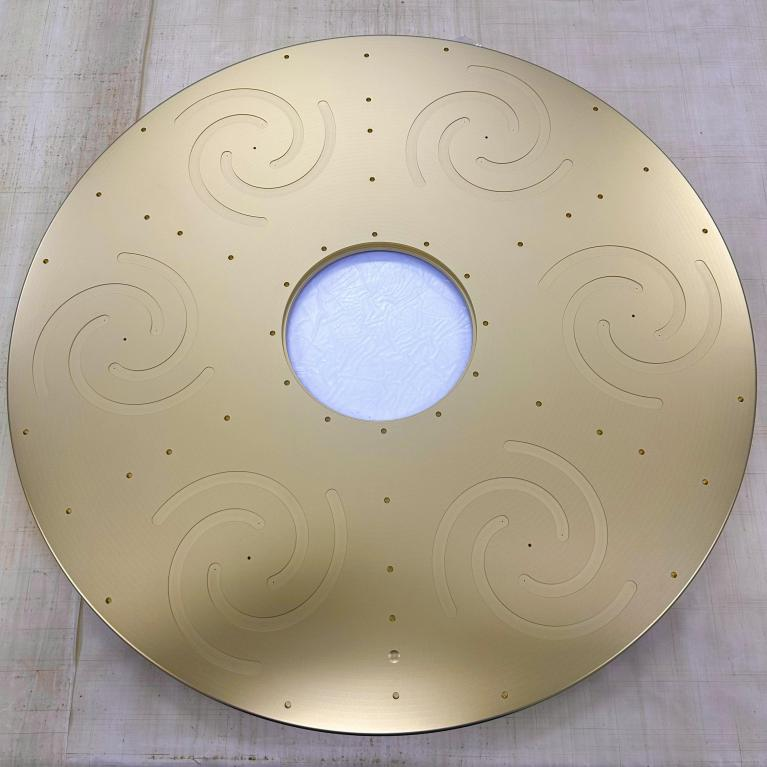

Epitaxiale susceptoren (wafeldragers)

Susceptoren zien herhaalde thermische schokken en blootstelling aan corrosieve gassen. Een TaC-coating geeft ze een veel betere kans om vele runs te overleven zonder verslechtering van het oppervlak.

Andere halfgeleiderapparatuur voor hoge temperaturen

Bijkomende toepassingen zijn onder meer AlN-kristalgroei, siliciumepitaxie, algemene thermische veldcomponenten en zelfs enkele geavanceerde keramische verwerkingsinstrumenten.

Waarom de CVD-methode ertoe doet

Niet alle TaC-coatings zijn gelijk gemaakt. Van de verschillende depositietechnieken wordt CVD algemeen beschouwd als de gouden standaard voor halfgeleiderwerk, omdat het het volgende oplevert:

• Zeer hoge dichtheid en lage porositeit
• Uitstekende zuiverheid (cruciaal voor contaminatiegevoelige processen)
• Nauwkeurige, herhaalbare diktecontrole
• Uniforme dekking op complexe onderdeelgeometrieën
• Sterke hechting aan het grafietsubstraat

Voor toepassingen waarbij consistentie en betrouwbaarheid van cruciaal belang zijn, is CVD de duidelijke keuze.

Vooruitkijken: de rol van TaC-gecoat grafiet

Nu de sector verschuift naar:

• 8-inch SiC-wafels
• GaN-apparaten met een hoger vermogen
• Meer geavanceerde samengestelde halfgeleiders
• Langere productiecampagnes
• Strengere eisen op het gebied van reinheid

grafietcomponenten zullen alleen met grotere spanning te maken krijgen. TaC-coating gaat verder dan alleen een beschermende laag; het wordt steeds meer gezien als een belangrijke factor voor de productie van de volgende generatie. Bedrijven die serieus bezig zijn met het verhogen van de opbrengst, het maximaliseren van de inzetbaarheid van gereedschappen en het verlengen van de levensduur van onderdelen, beschouwen TaC-gecoat grafiet al als een strategisch onderdeel van hun procesoptimalisatie op de lange termijn.

Conclusie

De toenemende acceptatie van TaC-coatings weerspiegelt een simpele realiteit: de halfgeleiderindustrie heeft materialen nodig die de steeds veeleisender wordende omstandigheden kunnen bijbenen. Door de thermische voordelen van grafiet te combineren met de chemische veerkracht van tantaalcarbide, bieden CVD-TaC-gecoate onderdelen een praktische weg naar minder vervuiling, langere levensduur van componenten en stabielere productieruns. Naarmate kristalgroei- en epitaxietechnologieën zich blijven ontwikkelen, staan ​​TaC-coatings klaar om een ​​nog grotere rol te spelen in een breed scala aan productiestappen van halfgeleiders.

Veelgestelde vragen

1. Is TaC-coating beter dan gewoon grafiet?

Voor de meeste halfgeleiderprocessen bij hoge temperaturen biedt de TaC-coating een aanzienlijk betere bescherming tegen corrosie, vervuiling en mechanische slijtage, wat zich doorgaans vertaalt in een veel langere levensduur.

2. Welke industrieën gebruiken TaC-gecoat grafiet?

Voornamelijk de productie van halfgeleiders, waaronder SiC-kristalgroei, GaN MOCVD, siliciumepitaxie en geavanceerde thermische veldsystemen.

3. Waarom heeft CVD de voorkeur bij het toepassen van TaC?

CVD produceert dichte, zeer zuivere lagen met uitstekende hechting en dikte-uniformiteit – precies wat veeleisende halfgeleidertoepassingen vereisen.

4. Welke soorten grafietonderdelen kunnen met TaC worden gecoat?

Typische kandidaten zijn onder meer smeltkroezen, susceptors, zaadhouders, geleidingsringen, verwarmers, trays en andere grafietonderdelen die worden blootgesteld aan hoge temperaturen en reactieve gassen.
