Siliciumcarbide (SiC) ligt nu ten grondslag aan een groot deel van de vooruitgang die wordt geboekt op het gebied van de aandrijflijnen van elektrische voertuigen, omvormers voor hernieuwbare energie en hoogfrequente energiemodules. De productiekosten en de prestaties van apparaten zijn beide afhankelijk van het vergroten van de afmetingen van de SiC-kristallen, het verhogen van de batchopbrengsten en het onderdrukken van defectpopulaties. Om deze doelstellingen te verwezenlijken is meer nodig dan verfijnde procesrecepten. De integriteit en levensduur van thermische veldmaterialen worden evenzeer bepalend, vooral gezien de agressieve omstandigheden in Physical Vapor Transport (PVT)-ovens.

Onder de oppervlaktetechnische opties voor grafietonderdelen heeft Chemical Vapour Deposition (CVD) van tantaalcarbide (TaC) meetbare grip gekregen. Deze coating beschermt niet alleen het substraat; het wijzigt actief de oppervlaktechemie en thermische respons van componenten die de zwaarste belasting ondergaan.

Wat TaC-coating doet in een PVT-oven？

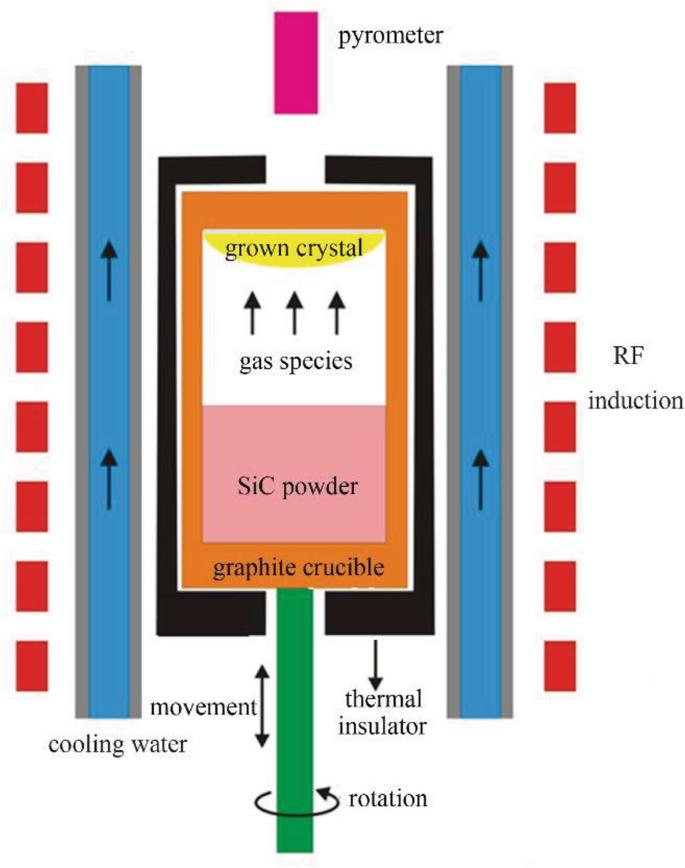

De groei van PVT vindt plaats door het sublimeren van SiC-grondstoffen boven 2.000°C. De resulterende dampsoorten reizen naar een koeler kiemkristal, waar condensatie en herkristallisatie geleidelijk de boule opbouwen. Een enkele run kan honderden uren duren. Tijdens dit interval wordt elk grafietoppervlak – kroeswanden, zaadhouder, geleidingsringen – geconfronteerd met constante siliciumrijke damp, extreme thermische gradiënten en mechanische spanning door mismatches in thermische uitzetting.

Zonder beschermende lagen ondergaat grafiet twee parallelle degradatiepaden. Eén daarvan is fysiek: bij oppervlakte-erosie komen fijne koolstofdeeltjes vrij in de dampstroom. De andere is chemisch: siliciumdamp reageert met grafiet en vormt vluchtig SiC of andere tussenproducten, waardoor de wand van het onderdeel geleidelijk dunner wordt. Beide routes introduceren koolstofclusters of sporen van metaalonzuiverheden in het groeiende kristal, en beide verkorten de bruikbare levensduur van duur ovenmeubilair.

CVD TaC-coating onderbreekt deze mechanismen. De coatinglaag is stoichiometrisch gecontroleerd, vrij van gaatjes en hecht aan het grafietsubstraat. Het biedt een chemisch inert oppervlak voor de damp van hoge temperatuur, zodat het onderliggende grafiet nooit rechtstreeks in contact komt met de reactieve omgeving. Deze scheiding verandert het besmettingstraject fundamenteel.

Waargenomen verbeteringen in de kristalkwaliteit

Kristalkwekers melden vaak dat met TaC gecoate componenten correleren met lagere aantallen koolstofinsluitsels en micropijpuiteinden. De verklaring ligt in het vermogen van de coating om gedurende meerdere runs een constante oppervlakteconditie te behouden. Ongecoat grafiet verandert in de loop van de tijd: de porositeit neemt toe, de emissiviteit verschuift en de lokale temperatuurverdeling verandert. Deze geleidelijke veranderingen verstoren de thermische veldsymmetrie die essentieel is voor uniforme radiale groei.

Een stabiel thermisch veld daarentegen behoudt de axiale en radiale temperatuurgradiënten die nodig zijn voor gecontroleerde stapsgewijze groei op het zaadoppervlak. Met TaC-coating behoudt het interieur van de kroes zijn oorspronkelijke geometrie en thermische emissiviteit gedurende meer groeicycli. Het resultaat is een strakkere verdeling van de kristalkwaliteitsgegevens van run tot run, waardoor het aandeel bruikbare wafers per boule direct toeneemt.

Verlengde levensduur van componenten en operationele kosten

De economische argumenten voor TaC-coating berusten vaak op een verlenging van de levensduur. Grafietcomponenten in ongecoate vorm moeten mogelijk na 10-20 groeiruns worden vervangen, afhankelijk van het specifieke temperatuurprofiel en de duur van de run. Met TaC gecoate equivalenten bereiken bij gedocumenteerde ovenwerkzaamheden routinematig een 2-3 maal langere levensduur voordat ze meetbaar gewichtsverlies of oppervlakteruwheid vertonen.

Deze duurzaamheid komt voort uit het hoge smeltpunt van de coating (hoger dan 3.800°C) en de lage diffusiecoëfficiënt voor zowel koolstof als silicium. Zelfs bij 2200°C blijft interdiffusie over het grensvlak tussen coating en substraat verwaarloosbaar. De coating morst, schilfert of delamineert niet tijdens thermische cycli, op voorwaarde dat de CVD-afzettingsparameters goed zijn geoptimaliseerd. Langere intervallen tussen vervangingen van componenten vertalen zich in minder afkoel- en opwarmcycli van de oven, minder arbeid voor het demonteren en opnieuw monteren, en een lager verbruik van hoogzuiver grafietmateriaal.

Zuiverheidsspecificaties die van belang zijn voor halfgeleiders

Voor SiC van apparaatkwaliteit kunnen metallische onzuiverheden in deeltjes-per-miljoen-niveaus de levensduur van de drager en de doorslagspanning aantasten. De coating zelf moet daarom halfgeleidercompatibel zijn. CVD TaC verwerkt uit hoogzuivere precursoren bereikt een gedocumenteerde zuiverheid van 99,999841%. Dit cijfer is niet incidenteel: het weerspiegelt de opzettelijke controle over de zuivering van precursorgas, de reinheid van de reactor en de behandeling na de depositie. Op dit zuiverheidsniveau blijven alle metaalsoorten die vanuit de coating in de dampfase zouden kunnen diffunderen, gedurende de typische groeiduur onder de analytische detectielimieten.

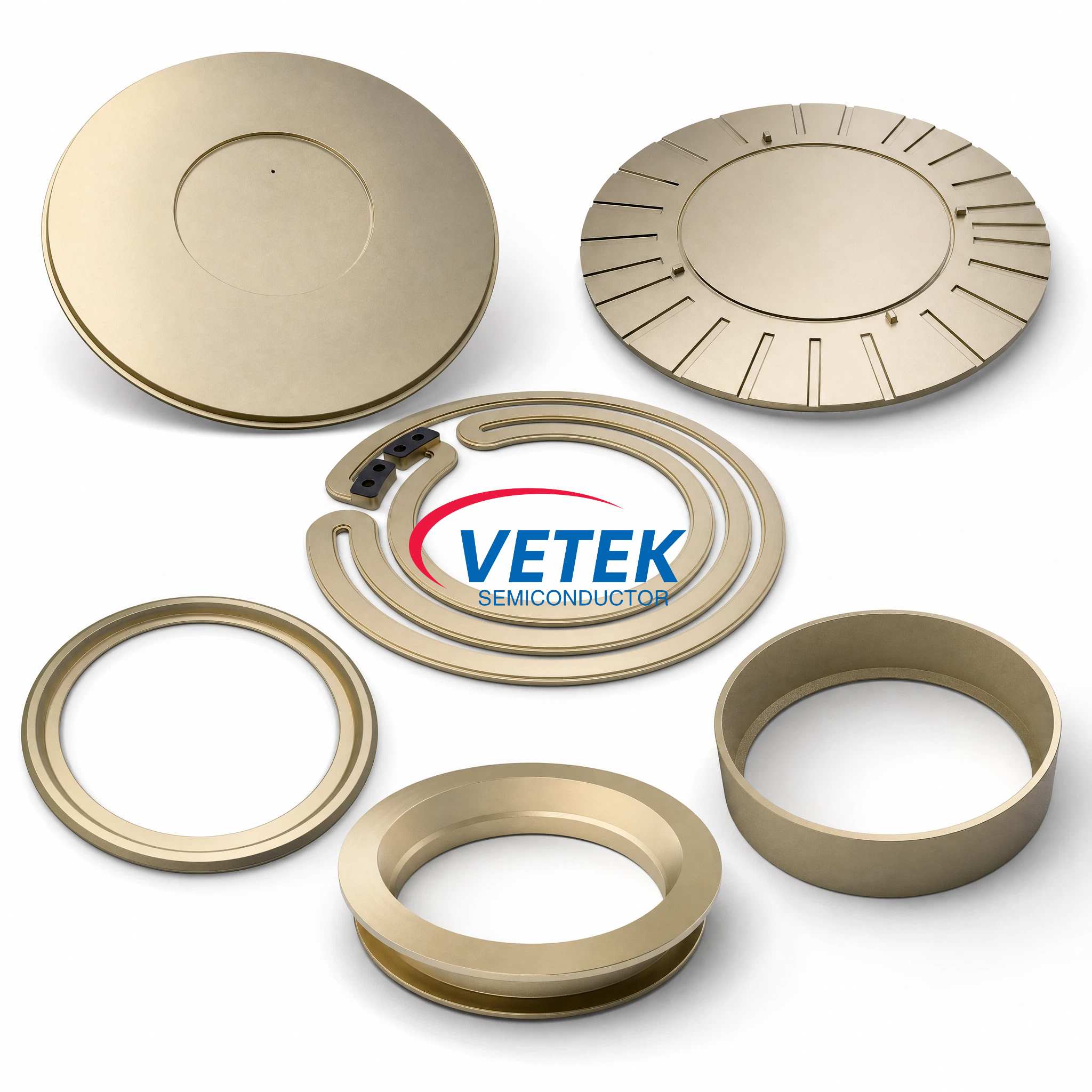

Algemeen gecoate grafietonderdelen

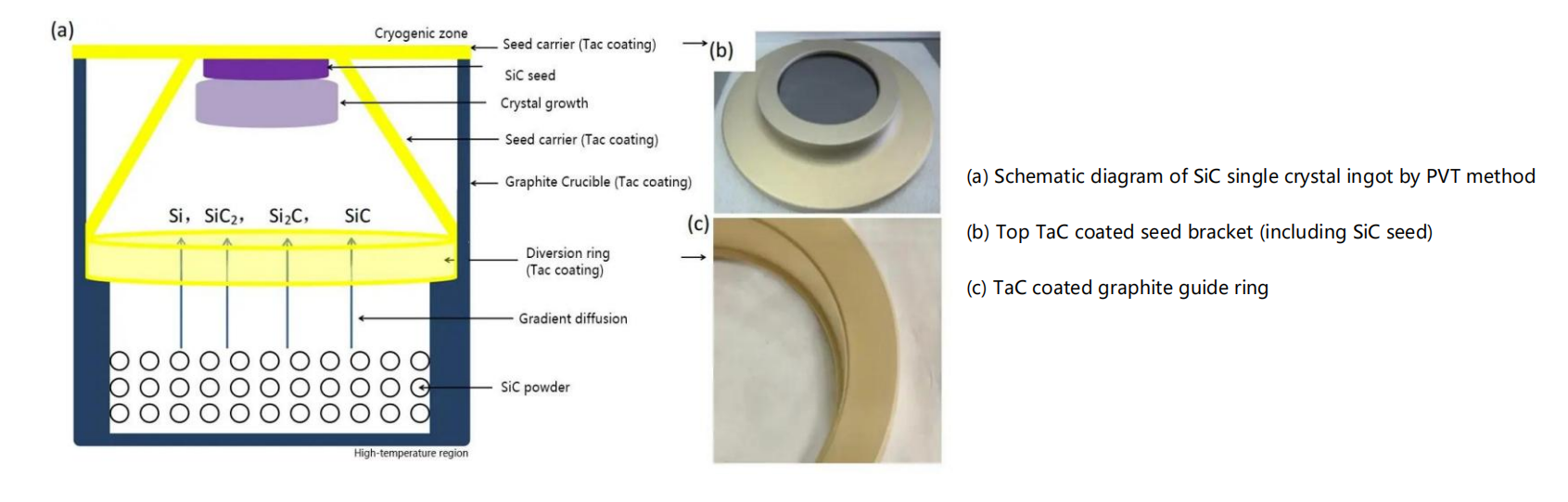

PVT-thermische velden omvatten doorgaans vijf tot acht verschillende grafietcomponenten die kunnen profiteren van TaC-toepassing:

Kroezen, die het SiC-bronpoeder bevatten en de hoogste temperaturen verdragen.

Zaadhouders, die het zaadkristal monteren en nauwkeurig thermisch contact vereisen.

Geleideringen, die het pad van de dampstroom naar het zaad vormen.

Smeltkroesringen en afstandhouders, die de opening tussen bron en zaad definiëren.

Extra isolatieschilden of steunpalen bij bepaalde ovenontwerpen.

Het coaten van al deze of de meeste van deze onderdelen zorgt voor een consistente oppervlakteconditie in de hele hete zone, in plaats van gemengde gecoate en ongecoate oppervlakken die plaatselijke thermische of chemische asymmetrieën zouden kunnen introduceren.

Waarom CVD in plaats van andere afzettingsmethoden？

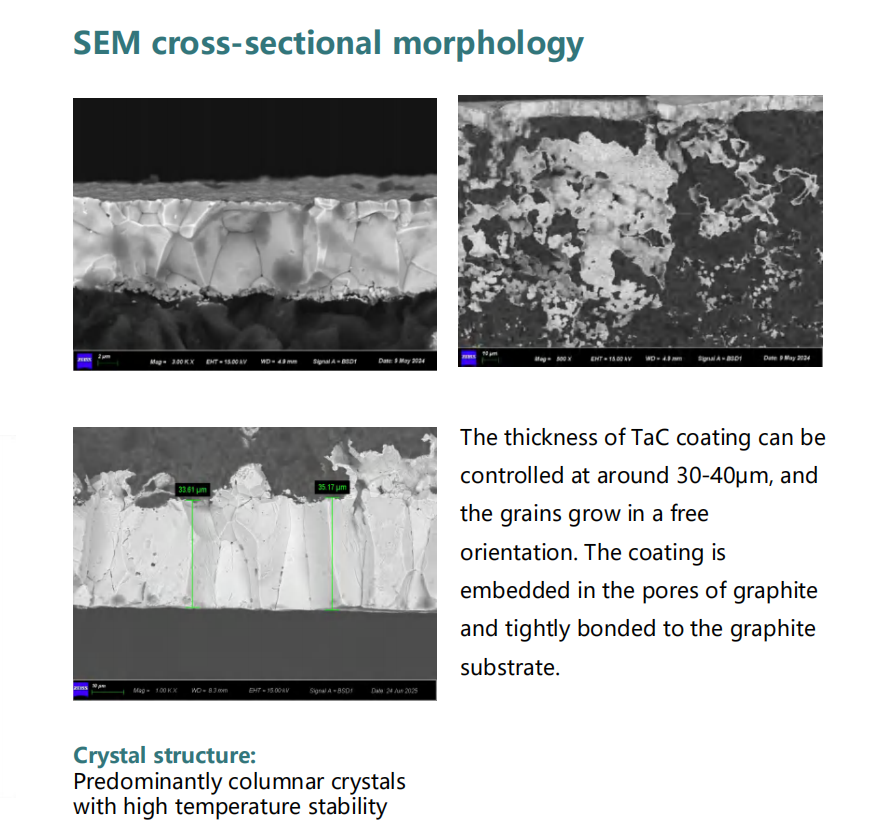

Niet alle TaC-coatings presteren identiek. Plasmaspuit- of pack-cementatieroutes produceren dikkere lagen, maar met een hogere porositeit, een slechtere hechting en een groter risico op afspatten onder thermische schokken. CVD onderscheidt zich door de coating atoom voor atoom te laten groeien uit dampfasevoorlopers. Dit levert volledig dichte microstructuren op met korrelgroottes in de orde van enkele micrometers en dikte-uniformiteit binnen ± 5 μm over componenten met een groot oppervlak.

De standaard CVD TaC-dikte is gespecificeerd op 30 ± 5 μm voor de meeste PVT-kroezen en houders. Voor ovens met langere cycli of hogere piektemperaturen kan een aangepaste dikte tot 40 μm worden toegepast. Dikkere coatings vergroten de lengte van de diffusiebarrière, maar vereisen een zorgvuldige afstemming op de thermische uitzettingscoëfficiënt van het grafietsubstraat om grensvlakspanning te voorkomen - een factor die goed wordt gekenmerkt in het ontwerp van CVD-processen.

Praktische overwegingen voor adoptie

Faciliteiten die overstappen van ongecoate naar TaC-gecoate componenten moeten anticiperen op aanpassingen in de temperatuurregeling. De coating verandert de emissiviteit van het oppervlak, waardoor de pyrometerwaarden of de power-to-temperature-kalibratie met 20–50 °C kunnen verschuiven. Deze verschuiving is voorspelbaar en herhaalbaar, dus een korte kalibratie is voldoende om de juiste thermische instelpunten te herstellen. Na die initiële compensatie gedraagt ​​het gecoate systeem zich consistenter over de runs heen dan zijn niet-gecoate tegenhanger, waardoor de noodzaak voor afstemming per run afneemt.

Conclusie

De op PVT gebaseerde SiC-productie stelt buitengewone eisen aan thermische veldcomponenten van grafiet. CVD TaC-coating komt tegemoet aan deze eisen door middel van vier onderling verbonden effecten: het onderdrukt de afgifte van koolstofdeeltjes, het blokkeert de aanval van silicium op het substraat, het behoudt de thermische veldsymmetrie over langere reeksen, en het verlengt de vervangingsintervallen van componenten. Deze resultaten verbeteren gezamenlijk de kristalzuiverheid, verhogen de bruikbare opbrengst per boule en verlagen de kostenbijdrage per wafer van verbruiksartikelen. Naarmate de afmetingen van de SiC-wafels richting 200 mm gaan en de eisen inzake de dichtheid van defecten verder worden aangescherpt, zal de acceptatie van technische coatings zoals TaC zich waarschijnlijk uitbreiden van een optie naar een basisspecificatie in geavanceerde productielijnen.
