Waarom bedekt CVD TaC het “hogetemperatuurpantser” in halfgeleiders van de derde generatie?

De omgeving in een SiC-kristalgroeioven behoort tot de minst vergevingsgezinde omstandigheden bij de productie van halfgeleiders: temperaturen overschrijden de 2400°C, de waterstof- en ammoniakconcentraties lopen hoog op en grafietcomponenten lopen voortdurend het risico deeltjes af te stoten en onzuiverheden vrij te geven. Procesingenieurs hebben lang gezocht naar een materiaaloplossing die tegelijkertijd bestand is tegen extreme hitte, agressieve chemie en vervuiling.

CVD-tantaalcarbide (TaC)-coating is stilletjes dat antwoord geworden: met een smeltpunt van 3880°C, etssnelheden van slechts 0,2 μm/uur in NH₃ en 0,1 μm/uur in H₂, en kritische onzuiverheidsniveaus gemeten in ppb. Wat het echter echt overtuigend maakt, is wat er op de productievloer gebeurt: de dichtheid van microbuisdefecten daalt met meer dan 90%, het totale gehalte aan kristalonzuiverheden daalt met meer dan 70% en de weerstand neemt toe met een factor 2 tot 3.
Dus hoe bereikt TaC-coating dit precies? Waar komen de prestatievoordelen vandaan? In welke toepassingen in de echte wereld levert het de meeste waarde op? En welke richting gaat de markt op? Dit artikel onderzoekt systematisch de technische principes, kerneigenschappen, belangrijke toepassingsscenario's en sectortrends van CVD TaC-coating.

1. Wat is CVD TaC-coating?

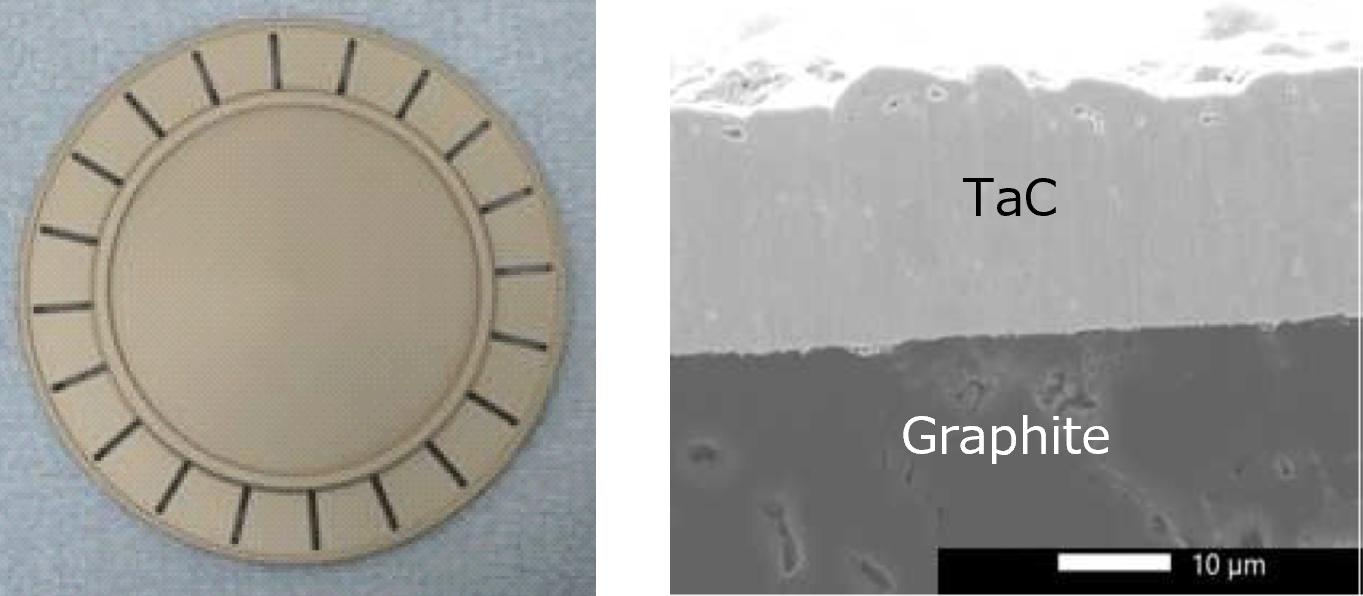

In wezen is de CVD TaC-coating een beschermende laag van tantaalcarbide (TaC) – een keramische verbinding met een opvallend goudgeel uiterlijk – aangebracht op zeer zuivere grafietsubstraten met behulp van chemische dampafzetting. Het materiaal zelf brengt een combinatie van eigenschappen met zich mee die moeilijk bij elkaar te vinden zijn: een smeltpunt van 3880°C, hardheid in het bereik van 15–19 GPa, sterke chemische inertheid en een weerstand tegen corrosie die goed standhoudt in agressieve procesomgevingen.

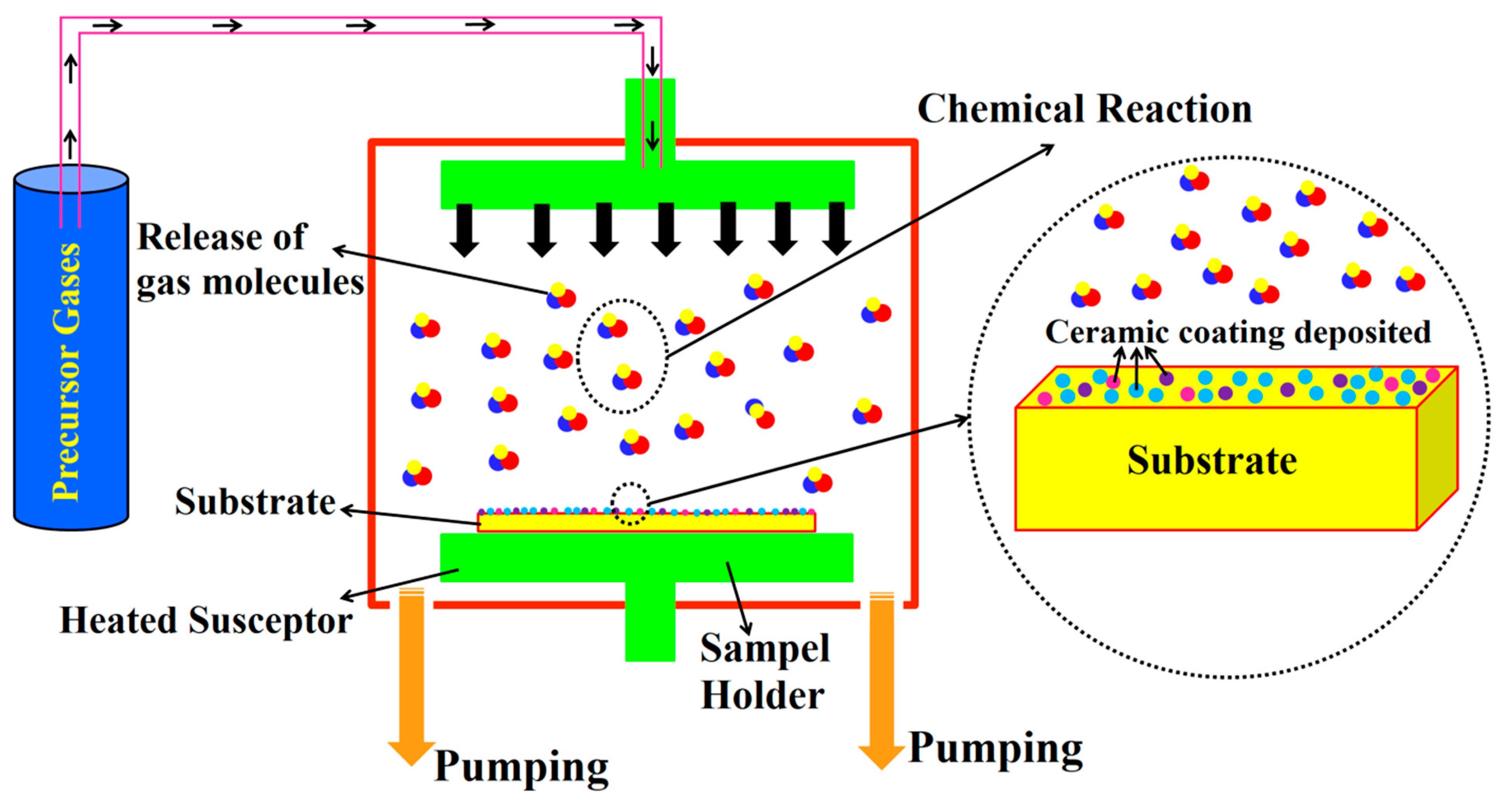

Van de verschillende manieren om TaC-coatings te produceren blijft CVD de meest volwassen route. Het typische recept, zoals gedetailleerd, begint met tantaalpentachloride (TaCl₅) en propyleen (C₃H₆) als tantaal- en koolstofvoorlopers, gedragen door argon en waterstof naar een verwarmde kamer. Zodra de verdampte TaCl₅ het grafietoppervlak bereikt, adsorbeert het en ondergaat het een reeks ontledings- en recombinatiereacties. Wat zich vormt is niet alleen een oppervlaktelaag, maar een dichte, goed hechtende coating die aanzienlijk uniformer en qua samenstelling controleerbaarder is dan wat kan worden bereikt met alternatieve methoden zoals gesmolten zout of sol-gelverwerking.

2. Kernprestatievoordelen van CVD TaC-coating

2.1 Extreem hoge thermische stabiliteit
CVD TaC-coating smelt bij 3880°C en blijft dus structureel gezond, zelfs boven 2200°C. Dat maakt het een goede oplossing voor veeleisende halfgeleiderprocessen zoals SiC-kristalgroei en MOCVD – plaatsen waar reguliere SiC-coatings de neiging hebben te verslechteren als het te warm wordt.

2.2 Uitstekende chemische corrosieweerstand
Deze coating is goed bestand tegen corrosieve procesgassen zoals waterstof, ammoniak, chloriden en siliciumdamp. Vergeleken met SiC-coatings vermindert het de afbraak van grafiet en deeltjesverontreiniging in halfgeleideromgevingen met hoge temperaturen. Het resultaat? Betere processtabiliteit en hogere wafelopbrengst.

2.3 Goede mechanische hardheid en thermische schokbestendigheid
De CVD TaC-coating is hard en hecht sterk aan grafietsubstraten, waardoor deze langzaam slijt en thermische schokken goed kan verwerken. Het kan herhaalde snelle verwarmings- en afkoelcycli ondergaan zonder te barsten of af te pellen. Dat betekent een langere levensduur van de componenten en snellere proceshellingen.

2.4 Ultrahoge zuiverheid en onderdrukking van onzuiverheden
TaC-coating heeft een zeer laag onzuiverheidsniveau en fungeert als een solide diffusiebarrière – het voorkomt dat verontreinigende stoffen uit het grafietsubstraat naar de groeiomgeving migreren. Dit helpt kristaldefecten te verminderen, houdt onzuiverheden buiten en verbetert zowel de kwaliteit als de weerstand van SiC-kristallen.

3. Typische toepassingsscenario's van CVD TaC-coating

3.1 SiC Single Crystal Growth (PVT-methode)
Bij het PVT-groeiproces van SiC-eenkristallen wordt TaC-coating aangebracht op belangrijke grafietcomponenten zoals smeltkroezen, geleidingsringen en entkristalhouders. Onderzoek door Fan et al. geeft aan dat de TaC-coating niet alleen fysieke bescherming biedt, maar ook, door zijn lage emissiviteitskarakteristieken, de temperatuurgradiënt aan het kristalgroei-grensvlak reguleert, de radiale temperatuuruniformiteit verbetert, de SiC-sublimatie-stoichiometrie handhaaft, de migratie van onzuiverheden onderdrukt en het energieverbruik vermindert. Onderzoek door Meng et al. in de Journal of Crystal Growth bevestigt verder dat de kristalstaaf die is gegroeid met behulp van een smeltkroesstructuur met een TaC-gecoate grafietrelaisring en grafietpapier superieure kenmerken vertoont wat betreft kristalperfectie en grensvlakvorm. Werkelijke metingen laten zien dat de diameterafwijking van kristalstaven gegroeid met TaC-gecoate smeltkroezen ≤2% bedraagt, en dat de vlakheid van het kristaloppervlak (RMS) met 40% is verbeterd.

3.2 GaN/SiC epitaxiale groei
In de CVD-reactiekamers voor GaN- en SiC-epitaxie wordt TaC-coating op grote schaal toegepast op componenten zoals waferdragers, satellietschijven, spuitmonden en sensoren. Deze componenten moeten gedurende lange perioden in hoge temperaturen en corrosieve omgevingen werken, en TaC-coating kan hun levensduur aanzienlijk verlengen en de procesopbrengst verbeteren. In MOCVD-apparatuur zoals Aixtron G5 is bewezen dat TaC-coating een belangrijk materiaal is voor het garanderen van processtabiliteit.

3.3 MOCVD-systeemverwarmers

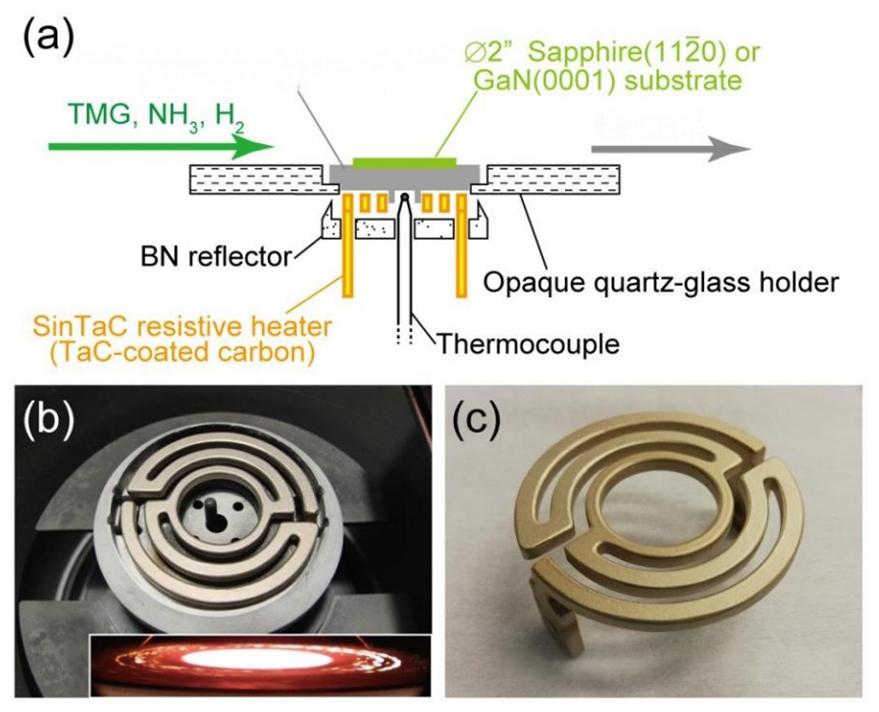

Met TaC gecoate grafietverwarmers zijn met succes toegepast in MOCVD-systemen. Vergeleken met traditionele pBN-gecoate verwarmingselementen bieden TaC-verwarmers een betere verwarmingsefficiëntie en uniformiteit, verminderen het energieverbruik en helpen, vanwege hun lagere oppervlakte-emissiviteit (0,3), de thermische veldintegriteit te verbeteren. Volgens onderzoek van Fan et al. verbetert de lage emissiviteit van de TaC-coating niet alleen de temperatuuruniformiteit voor kristalgroei, maar verbetert ook de kwaliteit van de epitaxiale afzetting van GaN.

3.4 Industriële toepassingen bij hoge temperaturen
Buiten het halfgeleidergebied kan TaC-coating ook worden gebruikt voor industriële componenten met hoge temperaturen, zoals weerstandsverwarmingselementen, injectiemondstukken, afschermingsringen en soldeerbevestigingen, waarbij de uitgebreide voordelen op het gebied van hittebestendigheid en corrosiebestendigheid volledig worden benut.

4. CVD TaC versus SiC-coating: hoe te kiezen?

In de halfgeleiderindustrie zijn CVD SiC en CVD TaC de twee meest gangbare beschermende coatings voor grafietcomponenten. De keuze hangt af van specifieke procestemperatuurvereisten.

CVD SiC-coating:Lage thermische uitzettingscoëfficiënt, goede structurele stabiliteit en kostenvoordelen in omgevingen onder 1800 ° C, veel gebruikt in scenario's met gemiddelde tot hoge temperaturen, zoals epitaxiale LED-trays en epitaxiale trays van monokristallijn silicium.

CVD TaC-coating:Hogere thermische stabiliteit (smeltpunt 3880°C versus ~2700°C voor SiC), sterkere chemische inertheid, vooral geschikt voor ultrahoge temperaturen en zeer corrosieve omgevingen boven 2000°C, zoals SiC-eenkristalgroei en GaN-epitaxie.

Simpel gezegd:Wanneer procestemperaturen hoger zijn dan 1800°C, vooral als er sprake is van corrosieve gassen zoals waterstof en ammoniak, is TaC-coating de superieure keuze.

5. Marktvooruitzichten en trends in de sector

De snelle uitbreiding van de groei en epitaxie van SiC-monokristallen zorgt ervoor dat de vraag naar TaC-coatings sterk omhoog gaat. Twee recente marktstudies wijzen op een markt die op het punt staat van aanzienlijke schaalvergroting. QYResearch schat in zijn Global TaC Coating Market Outlook, In-Depth Analysis & Forecast to 2031 de mondiale markt voor tantaalcarbide coatings in 2024 op ongeveer 45 miljoen dollar en voorspelt dat deze tegen 2031 142 miljoen dollar zal bereiken – een samengesteld jaarlijks groeipercentage van 17,9%. De cijfers van Global Info Research liggen in hetzelfde bereik, waarbij de markt in 2024 wordt geschat op ongeveer 47 miljoen dollar en een stijging naar 143 miljoen dollar in 2031 wordt voorspeld, wat neerkomt op een CAGR van 17,5%. De consistentie tussen deze voorspellingen geeft vertrouwen dat TaC-coating een duurzame groeifase ingaat.

Wat betreft wie deze markt belevert, deze blijft tamelijk geconcentreerd aan de top. Momentive Technologies, Tokai Carbon en Toyo Tanso zijn samen goed voor ongeveer 76% van de wereldwijde omzet [10]. Geografisch gezien leidt Noord-Amerika met ongeveer 45% van de markt, terwijl Azië-Pacific met ongeveer 41% op de voet volgt. Dat regionale evenwicht begint echter te verschuiven. Chinese fabrikanten investeren zwaar om de kloof te dichten, en VeTek Semiconductor is daar een goed voorbeeld van: de CVD TaC-coatingmogelijkheden van het bedrijf strekken zich nu uit tot componenten met een diameter tot wel 750 mm, waardoor het een van de weinige binnenlandse spelers is die onderdelen op die schaal kan verwerken.

Vooruitkijkend legt de overstap naar 8-inch SiC-substraten de lat hoger voor de uniformiteit van het thermische veld en de betrouwbaarheid van coatings in productieapparatuur. Deze trend alleen al zal de rol van TaC-coating als strategisch materiaal bij de productie van wafers waarschijnlijk de komende jaren versterken.

6. TaC-coatingtechnologie van VeTek Semiconductor

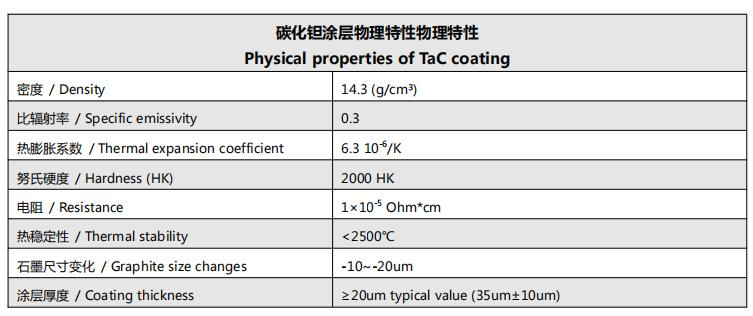

Gegevensbron: Technische specificaties van het VeTek Semiconductor-product

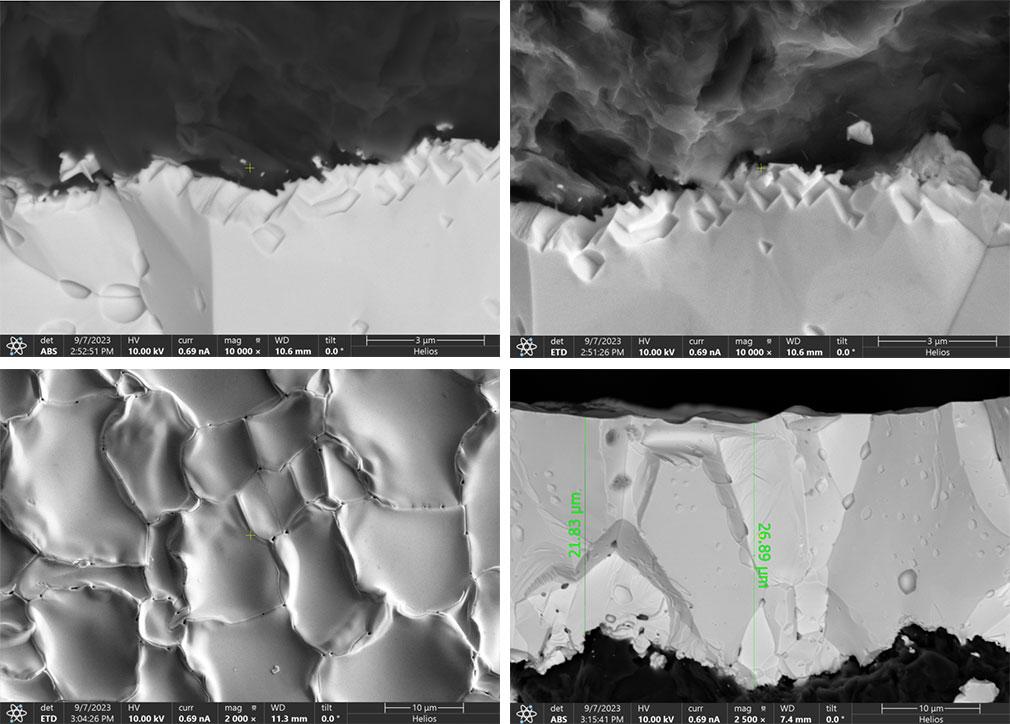

De CVD TaC-coating van VeTek beschikt over een goede temperatuurstabiliteit, ultrahoge zuiverheid, weerstand tegen H₂/NH₃/SiH₄/Si-corrosie, sterke thermische schokbestendigheid, hoge hechting op grafietsubstraten en een uniforme coatingdekking. Het kan worden toegepast op kerncomponenten zoals inductieverwarmingskroezen, weerstandsverwarmingselementen en thermische afschermingsonderdelen. Het bedrijf beschikt over geavanceerde bewerkingsmogelijkheden om grafiet-, keramische of vuurvaste metalen substraatcomponenten te vervaardigen, en biedt one-stop-in-house verwerking van SiC- of TaC-keramische coatings, evenals coatingdiensten voor door de klant geleverde onderdelen.

7. Conclusie

Terwijl de halfgeleiderindustrie van de derde generatie versnelt richting grotere afmetingen (8 inch), hogere vermogensdichtheid en lagere kosten, worden de eisen aan materiaalprestaties in productieprocessen steeds strenger. Met zijn extreem hoge smeltpunt, uitstekende chemische inertheid en uitstekende mechanische eigenschappen wordt CVD TaC-coating de “gouden standaard” voor halfgeleiderprocessen bij hoge temperaturen boven 2000°C. Van SiC-eenkristalgroei tot GaN-epitaxie, van MOCVD-verwarmers tot waferdragers: TaC-coating biedt een onmisbare materiële basis voor de productie van halfgeleiders.

VeTek Semiconductor streeft ernaar hoogwaardige CVD TaC-coatingproducten en op maat gemaakte oplossingen aan wereldwijde klanten te leveren door middel van voortdurende R&D-investeringen en technologische iteratie. Als u gedetailleerde technische gegevens, SEM-doorsnedeanalyse of aangepaste tekeningevaluatie nodig heeft, neem dan gerust contact met ons op.

Referenties

[1] Zon, J., Zhang, Q., & Li, X. (2021).Onderzoeksvooruitgang op het gebied van tantaalcarbidecoatings op koolstofmaterialen. Vooruitgang in de materiaalkunde.(Beschikbaar bij ScienceDirect)

[2] Kim, D.Y., et al. (2016).Chemische dampafzetting van tantaalcarbide uit het TaCl₅-C₃H₆-Ar-H₂-systeem. Tijdschrift van de Koreaanse Ceramic Society, 53(6), 597-603.

[3] Ma, Q., Hu, R., Liu, X., Yang, S., Lu, X., Liu, D., … Gao, P. (2026).Studie naar de evolutie van de microstructuur en mechanische eigenschappen van op grafiet gebaseerde TaC-coatings onder verschillende zware omstandigheden. Journal of Alloys and Compounds, 1061. doi:10.1016/j.jallcom.2026.187440

[4] Fan, W., Qu, H., Chang, S.I., et al. (2019).Onderzoek naar de impact van TaC-coating op SiC PVT-procescontrole en kristalkwaliteit. Gezamenlijke onderzoeksgegevens,Dong-Eui Universiteit, Zuid-Korea.

[5] Meng, J., et al. (2022).Controle van de groeikwaliteit door het optimaliseren van de kroesstructuur voor de groei van grote SiC-monokristallen. Tijdschrift voor Kristalgroei,600, 126929. doi:10.1016/j.jcrysgro.2022.126929

[6] QYOnderzoek. (2025).Wereldwijde TaC Coating-marktvooruitzichten, diepgaande analyse en voorspelling tot 2031.

Auteur: Sera Lee

Tel: 86-15988690905

E-mail: seralee@veteksemi.com
