De toepassing van kwartscomponenten in halfgeleiderapparatuur

Quartz -productenworden veel gebruikt in het productieproces van halfgeleiders vanwege hun hoge zuiverheid, hoge temperatuurweerstand en sterke chemische stabiliteit.

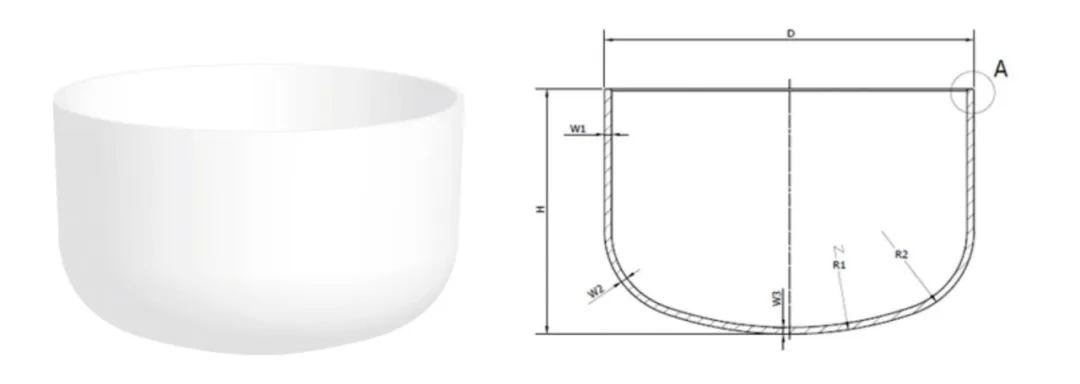

1.Quartz Crucible

Toepassing - Het wordt gebruikt voor het tekenen van monokristallijne siliciumstaven en is een kern die wordt verbruikbaar in de productie van siliciumwafers.

Quartz smeltkroeszijn gemaakt van hoog zuiver kwartszand (4N8-graad en hoger) om besmetting door metaalonzuiverheden te verminderen. Het zou stabiliteit op hoge temperatuur (smeltpunt> 1700 ° C) en een lage thermische expansiecoëfficiënt moeten hebben. Quartz -smeltkroes in het halfgeleidingsveld worden voornamelijk gebruikt voor de productie van siliconen enkele kristallen. Het zijn verbruiksartikelen voor kwartscontainers voor het laden van polykristallijne siliciumgroene materialen en kunnen worden verdeeld in vierkante en ronde typen. Vierkante worden gebruikt voor het gieten van polykristallijne silicium -ingots, terwijl ronde worden gebruikt voor de tekening van monokristallijne siliciumstaven. Het kan hoge temperaturen weerstaan ​​en chemische stabiliteit behouden, waardoor de zuiverheid en kwaliteit van silicium enkele kristallen worden gewaarborgd.

2. Quartz -ovenbuizen

Quartz -buizenworden op grote schaal gebruikt in de halfgeleiderindustrie vanwege hun kenmerken zoals een hoge temperatuurweerstand (langdurige bedrijfstemperatuur kan meer dan 1100 ° C bereiken), chemische corrosiebestendigheid (stabiel behalve enkele reagentia zoals hydrofluorinezuur), hoge zuiverheidsinhoud (onstuimige zuiverheidsinstelling (onzin (onstuimige zuiverheidsgehalte (met name tegen ulravolet rays). De kernscenario's zijn geconcentreerd in meerdere sleutelprocesverbindingen van wafelproductie.

Hoofdtoepassing Links:Diffusie, oxidatie, CVD (chemische dampafzetting)

Doel:

• Diffusiebuis: gebruikt in diffusieprocessen op hoge temperatuur, draagt ​​het siliciumwafels voor doping.
• Ovenbuis: ondersteunt kwartboten in de oxidatieoven voor oxidatiebehandeling op hoge temperatuur.

Functies:

Het moet voldoen aan de vereisten van hoge zuiverheid (metaalion ≤1ppm) en vervormingsweerstand op hoge temperatuur (boven 1200 ° C).

3. Kwartskristalboot

Afhankelijk van verschillende apparatuur is het verdeeld in verticale en horizontale typen. Afhankelijk van verschillende Fab -productielijnen is het groottebereik 4 tot 12 inch. In de productie van halfgeleider ics,kwarts kristalbotenworden voornamelijk gebruikt in de processen van wafeloverdracht, reiniging en verwerking. Als hoge zuiverheids- en hoge temperatuur resistente wafeldragers spelen ze een onmisbare rol. In het diffusie- of oxidatieproces van de ovenbuis worden meerdere wafels op kwartskristalboten geplaatst en vervolgens in de ovenbuis geduwd voor batchproductie.

Injectoren in halfgeleiders worden voornamelijk gebruikt voor het precies transport van gas- of vloeibare materialen en worden toegepast in meerdere belangrijke procesverbindingen zoals dunne filmafzetting, etsen en doping.

In het reinigingsproces van siliciumtransistor en geïntegreerde circuitproductie wordt het gebruikt om siliciumwafels te dragen en moet het zuur en alkalisch resistant zijn om ervoor te zorgen dat de siliciumwafels niet zijn vervuild tijdens het reinigingsproces.

6. Kwartsflenzen, kwartsringen, focusringen, enz

Het wordt gebruikt in semiconductor -etsprocessen, gecombineerd met andere kwartsproducten om een ​​verzegelde bescherming van de holte te bereiken, die nauw omringt de wafer, die verschillende soorten verontreiniging tijdens het etsproductieproces voorkomen en een beschermende rol spelen.

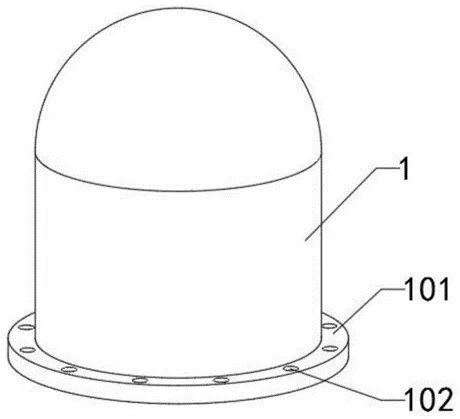

Quartz Bell Jarszijn belangrijke componenten die gewoonlijk worden gebruikt in de halfgeleiderindustrie, met weerstand met hoge temperatuur, corrosieweerstand en hoog licht transmissie. Polysiliconreductie-ovenomslag: het Kwarts Bell-hoes wordt voornamelijk gebruikt als de dekking van de reductie-oven voor polysilicon. Bij de productie van polysilicon wordt hoogzuivere trichloorsilaan gemengd met waterstof in een bepaald verdeel en vervolgens geïntroduceerd in de reductie-oven uitgerust met een kwartsbell-dekking, waar een reductiereactie optreedt op de geleidingssiliciumkern om te storten en polysilicon te vormen.

8. Kwarts natte reinigingstank

Applicatietrap: natte reiniging van siliciumwafels

Gebruik: het wordt gebruikt voor zure wassen (HF, H₂so₄, enz.) En ultrasone reiniging.

Kenmerken: sterke chemische stabiliteit en weerstand tegen sterke zuurcorrosie.

9. Quartz vloeibare verzamelfles

De fles voor het verzamelen van vloeistoffen wordt voornamelijk gebruikt voor het verzamelen van afvalvloeistof of resterende vloeistof in het natte reinigingsproces

Tijdens het natte reinigingsproces van wafels (zoals RCA -reiniging, SC1/SC2 -reiniging) zal een grote hoeveelheid ultrazekering of reagentia nodig zijn om de wafels te spoelen, en na het spoelen worden resterende vloeistof met sporen van sporen geproduceerd. Na sommige coatingprocessen (zoals fotoresistische coating) zullen er ook overtollige vloeistoffen (zoals fotoresistische afvalvloeistof) zijn die moeten worden verzameld.

Functie Quartz vloeibare verzamelflessen worden gebruikt om deze resterende of afvalvloeistoffen nauwlettend te verzamelen, vooral in de "hoog-nauwkeurige reinigingsstap" (zoals de voorbehandelingsfase van het wafeloppervlak), waar de resterende vloeistof nog steeds een kleine hoeveelheid hoogwaardige reagentia kan bevatten of imponities die nodig zijn op de volgende analyse. De lage besmetting van kwartsflessen kan voorkomen dat de resterende vloeistof opnieuw wordt besmet, waardoor het daaropvolgende herstel (zoals reagenszuivering) of precieze detectie wordt vergemakkelijkt (zoals analyse van onzuiverheidsgehalte in de resterende vloeistof).

Bovendien worden kwartsmaskers gemaakt van synthetische kwartsmaterialen toegepast in fotolithografie als de "negatieven" van fotolithografiemachines voor patroonoverdracht. En de kwartskristaloscillatoren die worden gebruikt in dunne filmafzetting (PVD, CVD, ALD) om de dikte van de dunne film te controleren en ervoor te zorgen dat de uniformiteit van depositie, naast vele andere aspecten, niet in dit artikel wordt uitgewerkt.

Concluderend zijn quartz -producten bijna aanwezig gedurende het hele proces van halfgeleiderproductie, van de groei van monokristallijn silicium (kwarts smeltkroes) tot fotolithografie (kwarts maskers), etsen (kwartsringen), en dunne filmafzetting (kwarts kristal oscillatoren), die allemaal zijn uitstekende fysische en chemische eigenschappen. Met de evolutie van halfgeleiderprocessen zullen de vereisten voor de zuiverheid, temperatuurweerstand en dimensionale nauwkeurigheid van kwartsmaterialen verder worden verbeterd.
