​Een kijkje in de productie van massieve CVD SiC-focusringen: van grafiet tot uiterst nauwkeurige onderdelen

In de wereld van de productie van halfgeleiders, waar precisie en extreme omgevingen naast elkaar bestaan, zijn focusringen van siliciumcarbide (SiC) onmisbaar. Deze componenten staan ​​bekend om hun uitzonderlijke thermische weerstand, chemische stabiliteit en mechanische sterkte en zijn van cruciaal belang voor geavanceerde plasma-etsprocessen.

Het geheim achter hun hoge prestaties ligt in de Solid CVD-technologie (Chemical Vapour Deposition). Vandaag nemen we je mee achter de schermen om het rigoureuze productieproces te verkennen: van een ruw grafietsubstraat tot een zeer nauwkeurige 'onzichtbare held' van de fabriek.

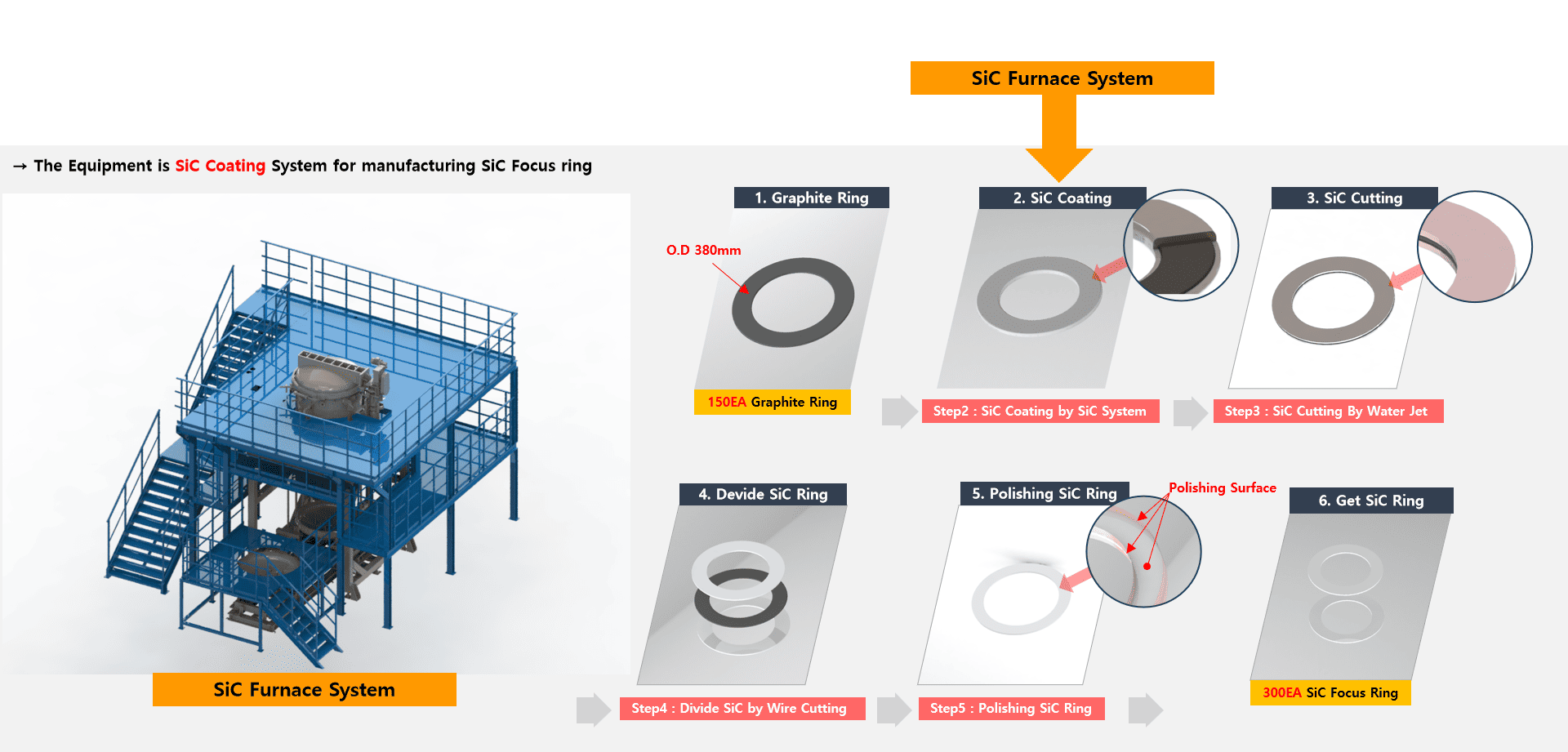

I. De zes belangrijkste productiefasen

De productie van Solid CVD SiC focusringen is een zeer gesynchroniseerd proces dat uit zes stappen bestaat:

• Grafietsubstraat Voorbehandeling
• SiC-coatingafzetting (het kernproces)
• Waterstraalsnijden en vormgeven
• Draadsnijscheiding
• Precisie polijsten
• Laatste kwaliteitscontrole en acceptatie

Via een volwassen procesbeheersysteem kan elke batch van 150 grafietsubstraten ongeveer 300 afgewerkte SiC-focusringen opleveren, wat een hoge conversie-efficiëntie aantoont.

II. Technische diepgaande analyse: van grondstof tot afgewerkt onderdeel

1. Materiaalvoorbereiding: selectie van grafiet met hoge zuiverheid

De reis begint met het selecteren van hoogwaardige grafietringen. De zuiverheid, dichtheid, porositeit en maatnauwkeurigheid van het grafiet hebben een directe invloed op de hechting en uniformiteit van de daaropvolgende SiC-coating. Vóór verwerking ondergaat elk substraat een zuiverheidstest en dimensionale verificatie om er zeker van te zijn dat er geen onzuiverheden in de afzetting interfereren.

2. Coatingafzetting: het hart van solide CVD

Het CVD-proces is de meest kritische fase en wordt uitgevoerd in gespecialiseerde SiC-ovensystemen. Het is verdeeld in twee veeleisende fasen:

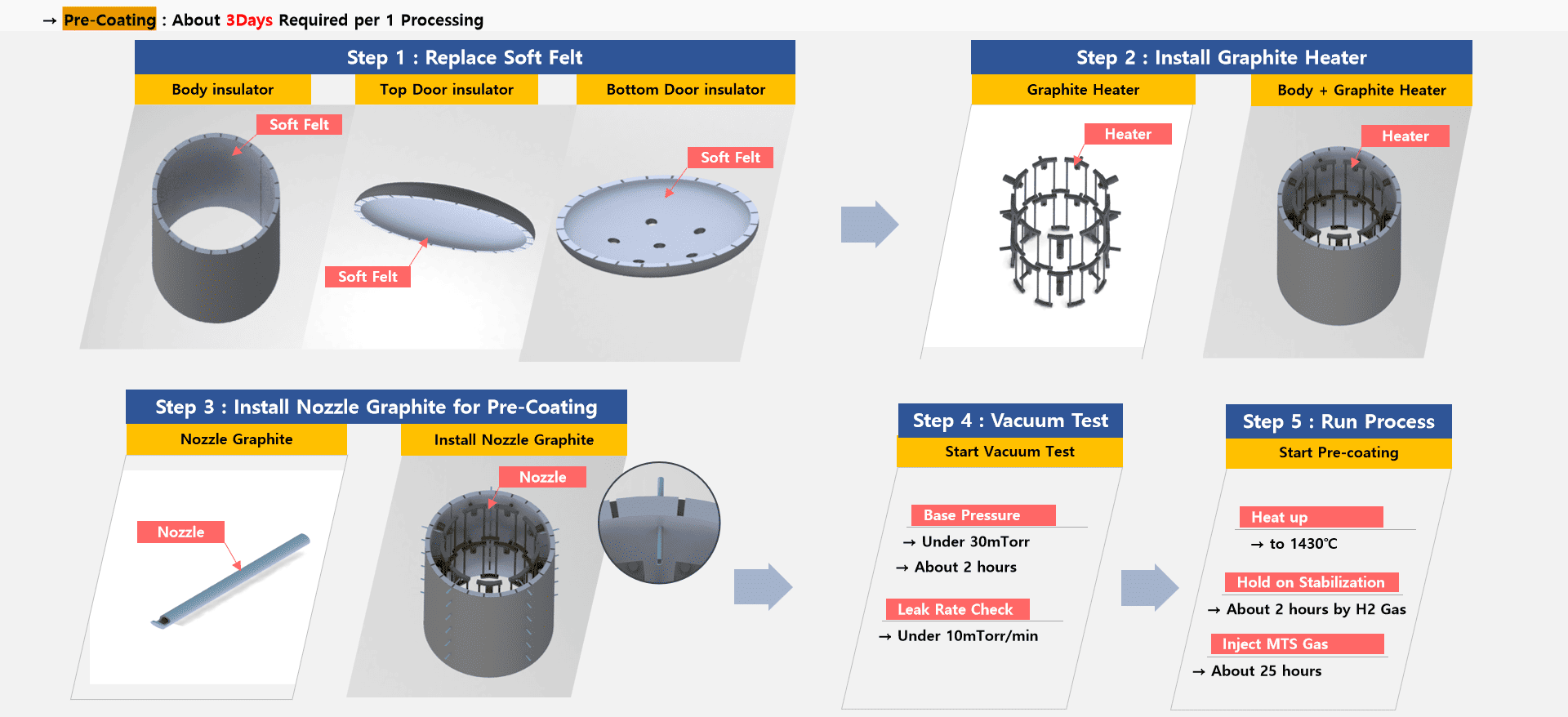

(1) Voorcoatingproces (~3 dagen/batch):

• Opstelling: Vervang de zachte viltisolatie (boven-, onder- en zijwanden) om thermische consistentie te garanderen; installeer grafietverwarmers en gespecialiseerde pre-coatingspuitmonden.
• Vacuüm- en lektesten: De kamer moet een basisdruk van minder dan 30 mTorr bereiken met een leksnelheid van minder dan 10 mTorr/min om microlekken te voorkomen.
• Initiële afzetting: De oven wordt verwarmd tot 1430°C. Na 2 uur stabilisatie van de H₂-atmosfeer wordt MTS-gas gedurende 25 uur geïnjecteerd om een ​​overgangslaag te vormen die een superieure hechting voor de hoofdcoating garandeert.

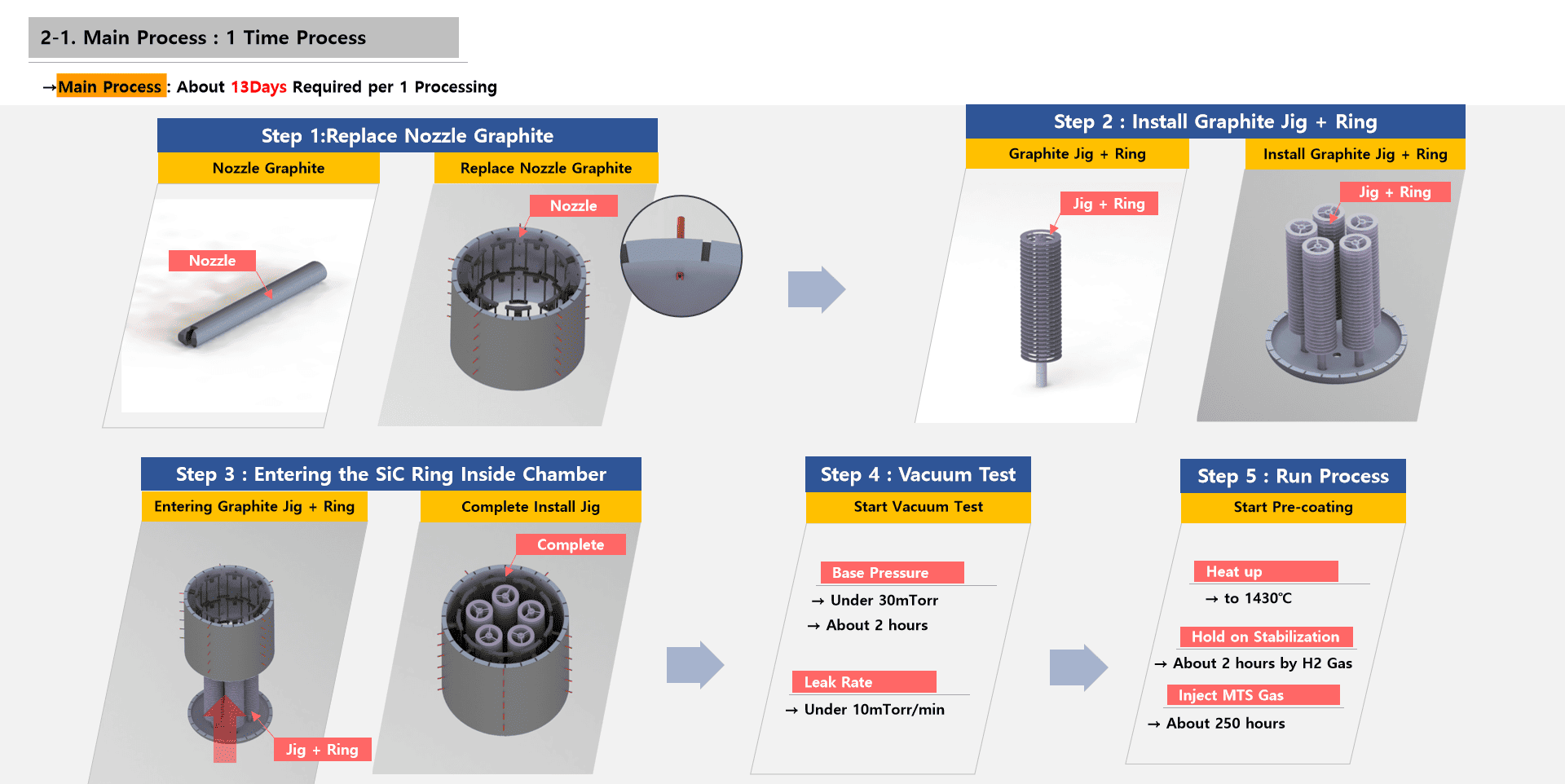

(2) Hoofdcoatingproces (~13 dagen/batch):

• Configuratie: Stel de spuitmonden opnieuw af en installeer grafietmallen met de doelringen.
• Secundaire vacuüminspectie: Er wordt een rigoureuze secundaire vacuümtest uitgevoerd om te garanderen dat de depositieomgeving perfect schoon en stabiel blijft.
• Aanhoudende groei: Bij een temperatuur van 1430°C wordt MTS-gas gedurende ongeveer 250 uur geïnjecteerd. Onder deze omstandigheden bij hoge temperaturen valt MTS uiteen in Si- en C-atomen, die zich langzaam en gelijkmatig op het grafietoppervlak afzetten. Hierdoor ontstaat een dichte, niet-poreuze SiC-coating: het kenmerk van Solid CVD-kwaliteit.

3. Vormgeven en precisiescheiding

• Waterstraalsnijden: Hogedrukwaterstralen voeren de eerste vormgeving uit, waarbij overtollig materiaal wordt verwijderd om het ruwe profiel van de ring te definiëren.
• Draadsnijden: Nauwkeurig draadsnijden scheidt het bulkmateriaal in individuele ringen met een nauwkeurigheid op micronniveau, waardoor wordt gegarandeerd dat ze voldoen aan strikte installatietoleranties.

4. Oppervlakteafwerking: precisiepolijsten

Na het snijden wordt het SiC-oppervlak gepolijst om microscopische fouten en bewerkingstexturen te elimineren. Dit vermindert de oppervlakteruwheid, wat essentieel is voor het minimaliseren van deeltjesinterferentie tijdens het plasmaproces en het garanderen van consistente wafelopbrengsten.

5. Eindinspectie: op standaarden gebaseerde validatie

Elk onderdeel moet strenge controles doorstaan:

• Maatnauwkeurigheid (bijv. buitendiametertolerantie van ±0,01 mm)
• Laagdikte en uniformiteit
• Oppervlakteruwheid
• Chemische zuiverheid en defectscannen

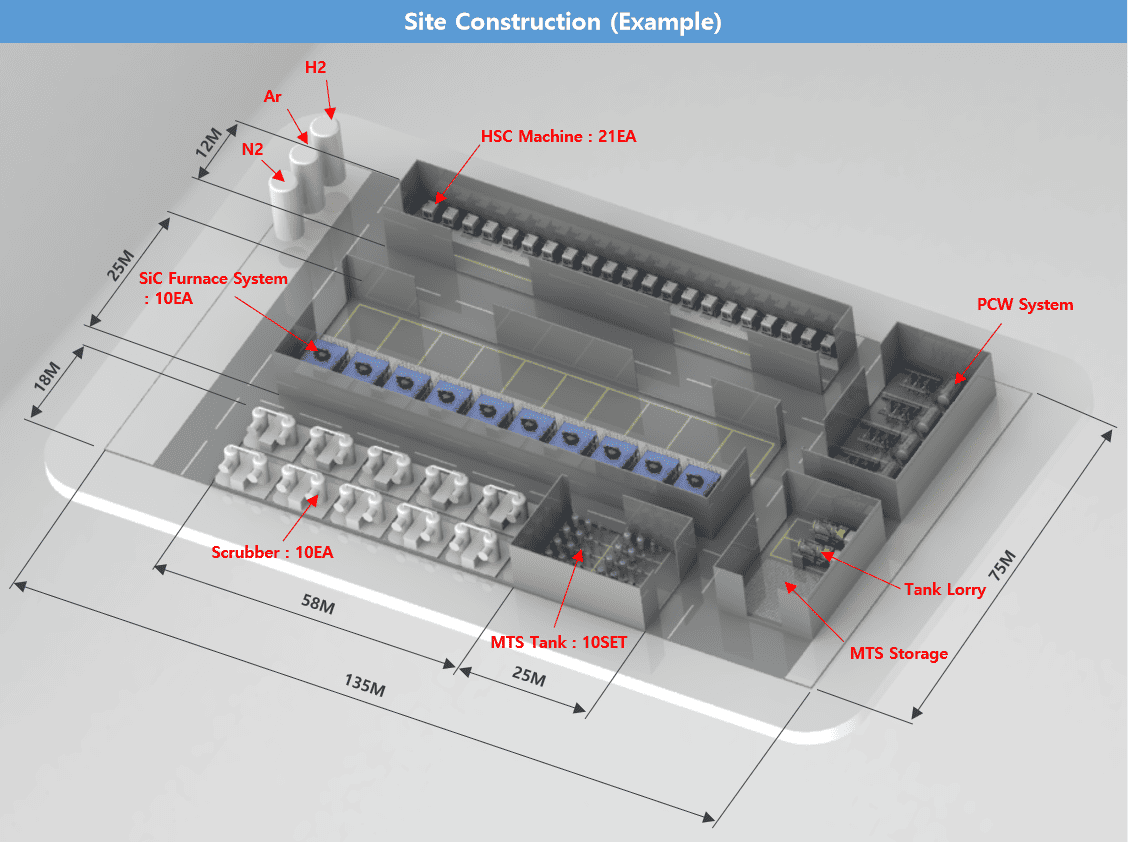

III. Het ecosysteem: apparatuurintegratie en gassystemen

1. Configuratie van de belangrijkste apparatuur

Een productielijn van wereldklasse is afhankelijk van een geavanceerde infrastructuur:

• SiC-ovensystemen (10 eenheden): enorme eenheden (7,9 m x 6,6 m x 9,7 m) die gesynchroniseerde werking met meerdere stations mogelijk maken.
• Gaslevering: 10 sets MTS-tanks en leveringsplatforms zorgen voor een zeer zuivere stroomstabiliteit.
• Ondersteunende systemen: Inclusief 10 scrubbers voor milieuveiligheid, PCW-koelsystemen en 21 HSC-units (High-Speed ​​Machining).

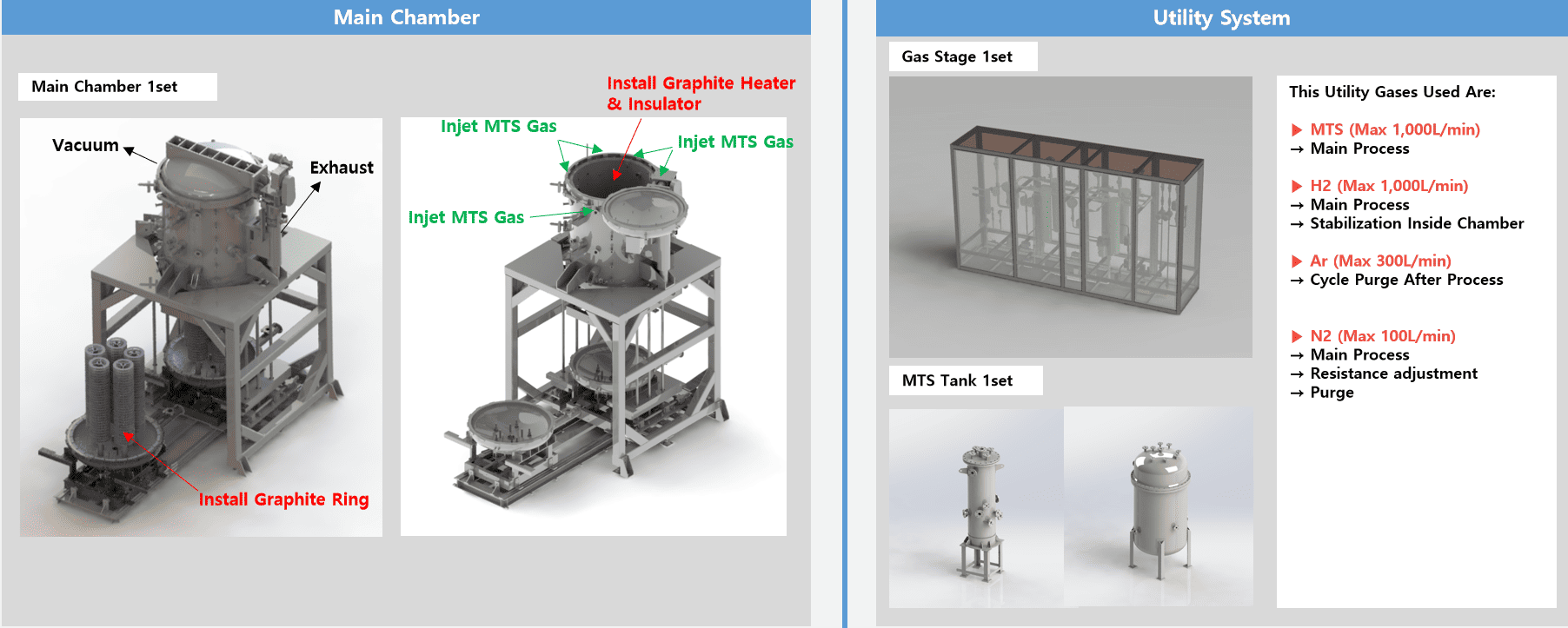

2. Kernfuncties van het gassysteem

• MTS (max. 1000 l/min): De primaire afzettingsbron die Si- en C-atomen levert.
• Waterstof (H₂, max. 1000 l/min): Stabiliseert de ovenatmosfeer en ondersteunt de reactie
• Argon (Ar, max. 300 l/min): Gebruikt voor reiniging en purgeren na het proces.
• Stikstof (N₂, max. 100 l/min): Gebruikt voor weerstandsaanpassing en systeemzuivering.

Conclusie

Een Solid CVD SiC-focusring lijkt misschien een 'verbruiksartikel', maar is in werkelijkheid een meesterwerk op het gebied van materiaalkunde, vacuümtechnologie en gasbeheersing. Vanaf de oorsprong van het grafiet tot aan het voltooide onderdeel: elke stap is een bewijs van de strenge normen die nodig zijn om geavanceerde halfgeleiderknooppunten te ondersteunen.

Naarmate procesknooppunten blijven krimpen, zal de vraag naar hoogwaardige SiC-componenten alleen maar groeien. Een volwassen, systematische productieaanpak zorgt voor stabiliteit in de etskamer en betrouwbaarheid voor de volgende generatie chips.
