PZT-piëzo-elektrische wafers: hoogwaardige oplossingen voor MEMS van de volgende generatie

In het tijdperk van snelle MEMS-evolutie (Micro-Elektromechanische Systemen) is het selecteren van het juiste piëzo-elektrische materiaal een beslissende keuze voor de prestaties van apparaten. PZT (Lead Zirconate Titanate) dunnefilmwafels zijn de eerste keuze geworden boven alternatieven zoals AlN (aluminiumnitride), die superieure elektromechanische koppeling bieden voor geavanceerde sensoren en actuatoren.

Vetek Semiconductor levert toonaangevende PZT-op-Si/SOI-wafels. Door gebruik te maken van geavanceerde dunne-filmdepositie leveren wij een uitzonderlijke filmuniformiteit en kristallijne kwaliteit, speciaal ontworpen om veelvoorkomende hindernissen in de industrie, zoals filmvermoeidheid en prestatieverlies, te overwinnen.

Kernarchitectuur: de synergie van Pt en PZT

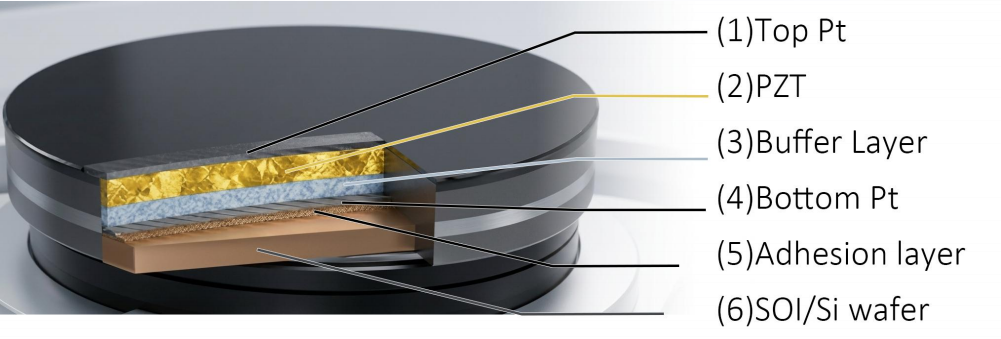

De integriteit van de meerlaagse stapel is van fundamenteel belang voor de ferro-elektrische prestaties. Onze wafers maken gebruik van een nauwkeurig ontworpen stapel metalen elektroden en keramische dunne films:

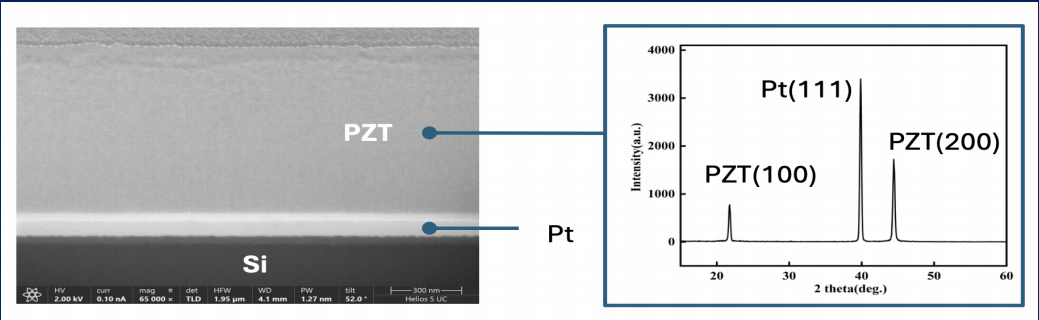

• De PZT-piëzo-elektrische kern:Ons proces richt zich op een rigoureuze controle van de kristaloriëntatie. Volgens Muralt (2000) levert PZT met een (100) of (001) voorkeursoriëntatie een aanzienlijk hogere longitudinale piëzo-elektrische constante op. De geoptimaliseerde afzetting van Vetek zorgt voor een sterke (100) oriëntatie, waardoor een enorme energie-output mogelijk is, zelfs bij diktes op micronniveau.
• De kritische Pt-elektrodelaag:Platina (Pt) dient zowel als elektrische leiding als als groeisjabloon voor PZT. Bekend om zijn hoge geleidbaarheid en thermische stabiliteit in zuurstofrijke omgevingen, is Pt de gouden standaard voor bodemelektroden (Takahashi et al., 1994). We handhaven een ultralage oppervlakteruwheid (Ra <= 1,0 nm) om een ​​ideale interface te bieden voor PZT-nucleatie.
• Geïntegreerde bufferlagen:Om elementaire diffusie tussen het PZT en het siliciumsubstraat te onderdrukken, hebben we een nauwkeurig bufferlaagsysteem ingebouwd. Deze lagen fungeren als een fysieke barrière en spanningsbuffer, waardoor delaminatie van de film wordt voorkomen en de mechanische betrouwbaarheid van de gehele wafer wordt gewaarborgd tijdens complex MEMS-etsen.

Doeltoepassingen: waar wordt PZT gebruikt?

Hoogwaardige PZT-wafels zijn essentieel voor toepassingen die nauwkeurige mechanisch-elektrische detectie of elektrisch-mechanische aandrijving vereisen:

• Consumentenelektronica (PMUT):Tot de doelgroepen behoren onder meer fabrikanten van smartphonemodules en biometrische beveiligingsbedrijven. Gebruiksvoorbeeld: PZT-films genereren hoogfrequente ultrasone golven voor vingerafdrukdetectie onder het scherm. Vergeleken met oudere oplossingen bieden PZT-gebaseerde PMUT's een diepere penetratie en hogere resolutie (Akbari et al., 2016), waardoor veilige 3D-biometrische authenticatie mogelijk wordt.
• Telecommunicatie (RF MEMS):Tot de doelgroepen behoren ontwerpers van RF-front-endchips en aanbieders van 5G/6G-infrastructuur. Gebruiksvoorbeeld: gebruik maken van de hoge elektromechanische koppelingscoëfficiënt van PZT om afstembare filters te creëren. Dit minimaliseert signaalverlies en breidt de bandbreedte uit, cruciaal voor het beheersen van spectrumcongestie in 5G-netwerken.
• Industrieel printen:Tot de doelgroepen behoren fabrikanten van industriële inkjetprinters en fabrikanten van flexibele beeldschermen (OLED). Gebruiksvoorbeeld: PZT-wafels worden op micro-bewerking verwerkt tot ultrasnelle actuatoren. Door de inktkamer onmiddellijk te vervormen, bereiken ze een nauwkeurige vloeistofdosering van een picoliter, een hoeksteen voor OLED-productie en 3D-printen met hoge resolutie.
• Gezondheidszorg:Tot de doelgroepen behoren R&D op het gebied van medische apparatuur en startups voor draagbare echografie. Gebruiksscenario: Aansturen van intravasculaire echografiesondes (IVUS) voor interne beeldvorming. Het dient ook als het hart van uiterst efficiënte, stille medische vernevelaars voor gerichte medicijnafgifte.
• Automobiel:Tot de doelgroepen behoren aanbieders van autonome rijoplossingen en smart cockpit HMI-ontwikkelaars. Use case: Uitbreiding van het detectiebereik van ultrasone sensoren in auto's. Bovendien biedt het haptische feedback op touchscreens, waardoor het tastbare gevoel van fysieke knoppen wordt gesimuleerd.

Waarom kiezen voor Vetek Semiconductor?

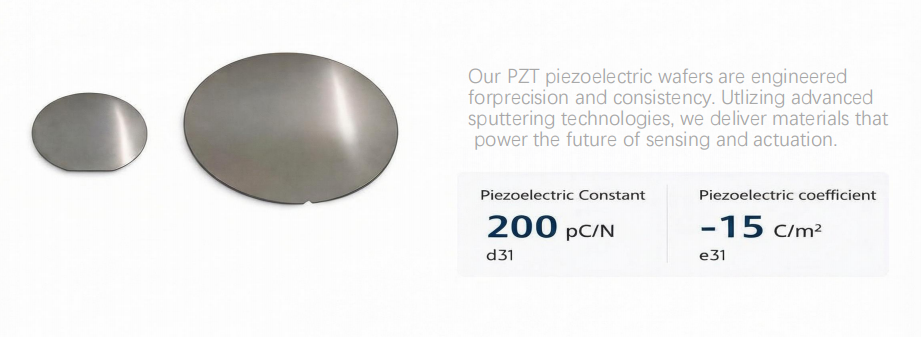

• Superieure parameters:De piëzo-elektrische constante d31 bereikt doorgaans 200 pC/N, met een e31-coëfficiënt die stabiel is op -15 C/m2.
• Veelzijdige substraten:Verkrijgbaar in 6-inch en 8-inch formaten, inclusief SOI-substraten met hoge weerstand (> 5000 ohm/cm).
• Maatwerk op maat:Wij ondersteunen door de klant geleverde wafers (Foundry Service) en kunnen de dikteverhouding van PZT- en Pt-lagen aanpassen aan uw specifieke resonantiefrequentievereisten.

Auteur:Sera Lee

Academische referenties:

[1] Muralt, P. (2000). "PZT dunne films voor microsensoren en actuatoren: problemen en vooruitgang."Tijdschrift voor micromechanica en micro-engineering.

[2] Trolier-McKinstry, S., et al. (2018). "Piëzo-elektrische dunne films voor MEMS."Jaaroverzicht van materiaalonderzoek.

[3] Akbari, M., et al. (2016). "Piezo-elektrische micromachined ultrasone transducers (pMUT's) voor medische beeldvorming."In piëzo-elektrische MEMS-resonatoren.
