I. VETEK Semiconductor – Een leider op het gebied van kerntechnologie op het gebied van geavanceerde halfgeleidermaterialen en een nationaal gespecialiseerde en geavanceerde ‘kleine gigantische’ onderneming
VETEK-halfgeleider is een hightech onderneming die gespecialiseerd is in thermische veldoplossingen bij hoge temperaturen voor de fotovoltaïsche en halfgeleiderindustrie. Opgericht in2016richt het bedrijf zich op het onderzoek, de ontwikkeling en de industrialisatie van thermische veldmaterialen voor hoge temperaturen. Wij beheersen zelfstandig de belangrijkste coatingtechnologieën vanCVD Siliciumcarbide (CVD SiC)EnCVD Tantaalcarbide (CVD TaC), en hebben een volledig geïntegreerd productiesysteem opgezetgrafietzuivering → precisiebewerking → coatingafzetting.
Het bedrijf is erkend als eenNationale gespecialiseerde en geavanceerde "Little Giant" onderneming, behorend tot de toonaangevende leveranciers van halfgeleider epitaxie thermische veldoplossingen in China. Onze producten hebben met succes de binnenlandse vervanging van belangrijke thermische veldcomponenten mogelijk gemaaktLED-epitaxie, halfgeleiders van de derde generatie en siliciumepitaxie,en zijn toegetreden tot de kerntoeleveringsketens van meerdere toonaangevende halfgeleiderfabrikanten.
II. OverVETEK-halfgeleider
Kernboodschap:VETEK-halfgeleider, opgericht in 2016, is een nationaal gespecialiseerde en geavanceerde ‘kleine gigantische’ onderneming. Het bedrijf exploiteert zes specifieke bedrijfsdivisies, die uitgebreide oplossingen bieden voor de gehele industrie van halfgeleiderthermische velden op hoge temperatuur.
1. Kernteam
Het bedrijf heeft meer dan20 R&D-professionals. Ons technische kernteam is afkomstig van prestigieuze universiteiten, waaronderZhejiang Universiteit, Wuhan Universiteit, Central South University en China University of Geosciences.Het team beschikt over uitgebreide expertise op het gebied van:
· Ontwikkeling van CVD-apparatuur
· Onderzoek naar halfgeleidermateriaal
· Precisiebewerking
· Zeer zuivere materiaalvoorbereiding
· Kwaliteitsmanagement
2. Organisatiestructuur en bedrijfsafdelingen
Het bedrijf bestaat uitzes grote bedrijfsdivisies:
· CVD SiC Coating Divisie
· CVD TaC Coating Divisie
· Grafietafdeling
· Afdeling Kwarts- en keramische componenten
· Koolstofvezeldivisie
· Halfgeleiderwaferdivisie
III. Zes belangrijke productcategorieën — Uitgebreide dekking van halfgeleidertoepassingen voor thermische velden bij hoge temperaturen
Kernboodschap:VETEK-halfgeleider is gecentreerd rond kritische productieprocessen voor halfgeleiders en heeft zes volwassen productcategorieën ontwikkeld, waaronder:CVD SiC-coatings, CVD TaC-coatings, Solid Silicon Carbide (Solid SiC), hoogzuivere grafiet- en koolstofgebaseerde materialen, kwarts en geavanceerde keramiek, en halfgeleiderwafels, voor belangrijke toepassingen zoalsepitaxie, etsen en kristalgroei.

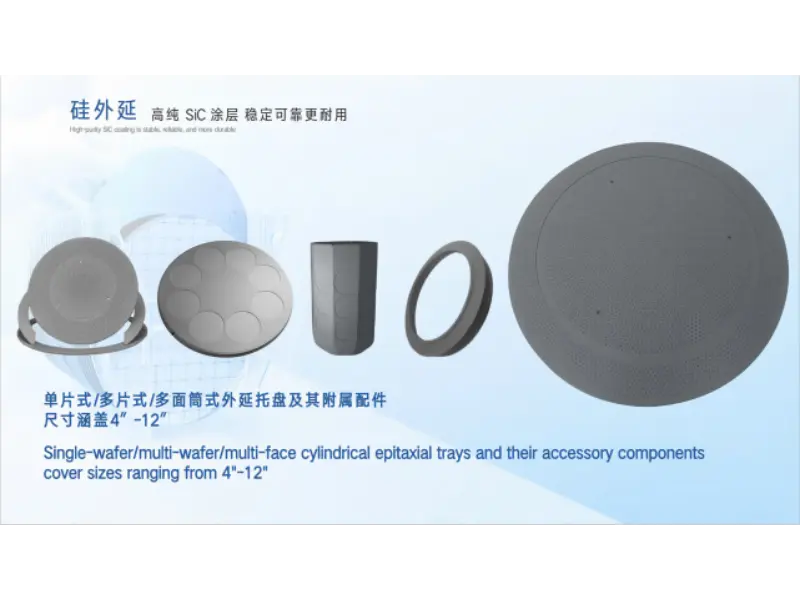

1. CVD-serie siliciumcarbide (SiC) coating
Gebruik maken van een stalChemische dampafzetting (CVD)proces bereikt het bedrijf een hoge coatingzuiverheid en een uitstekende batch-tot-batch consistentie. Deze producten zijn ontworpen voor langdurig gebruik onder hoge temperaturen.

Belangrijkste producten

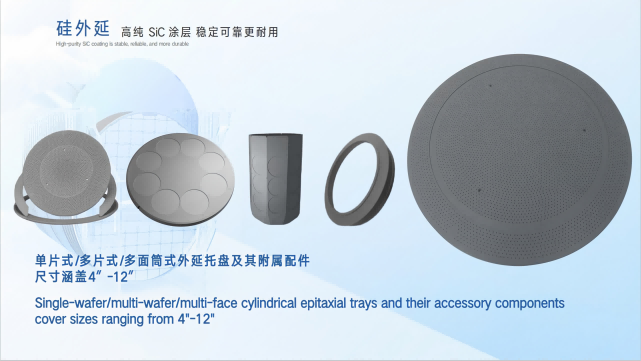

· SiC-gecoate susceptor
· Wafeldrager
· Planetaire schijf
· Halve maan
· Douchekop
· Loop
· RTP-susceptor
· Wafer-liftpen
· Diverse Procescomponenten
Compatibele apparatuur
· LPE
· Aixtron
· Veeco
· ASM
· Andere reguliere platforms voor epitaxieapparatuur

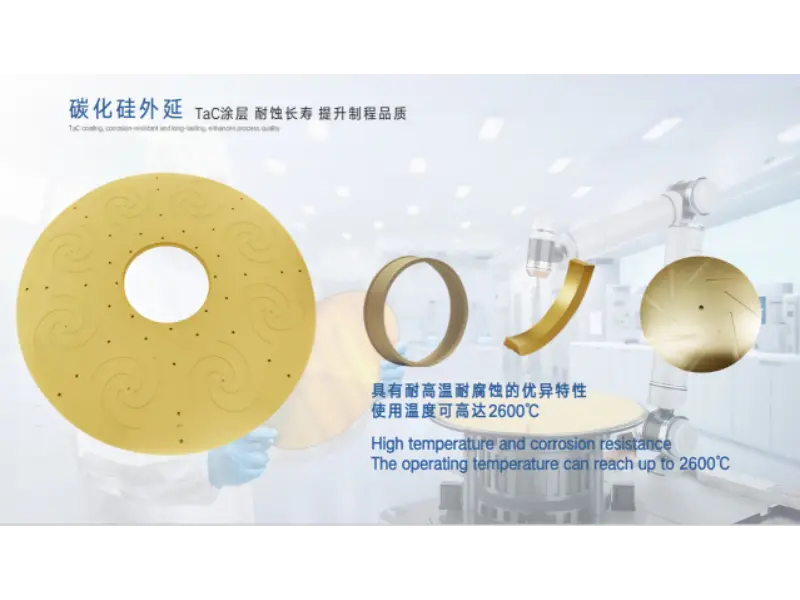

2. CVD Tantaalcarbide (TaC) coatingserie
Om tegemoet te komen aan de steeds veeleisender wordende eisenhoge temperatuurEnhoge corrosieeisen die worden gesteld door de snelle ontwikkeling van halfgeleiders van de derde generatie, onzeTaC-coatingszijn in staat om continu te werken in omgevingen die overschrijden2300°C.

Belangrijkste producten

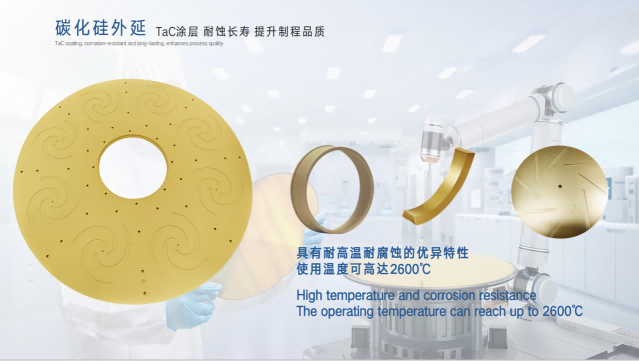

· TaC-gecoate susceptor
· TaC-gecoate verwarming
· TaC-kroes
· TaC-gecoate grafietonderdelen
· SiC PVT thermische veldcomponenten
Toepassingen
· SiC-groei van één kristal
· Thermische veldsystemen voor ultrahoge temperaturen

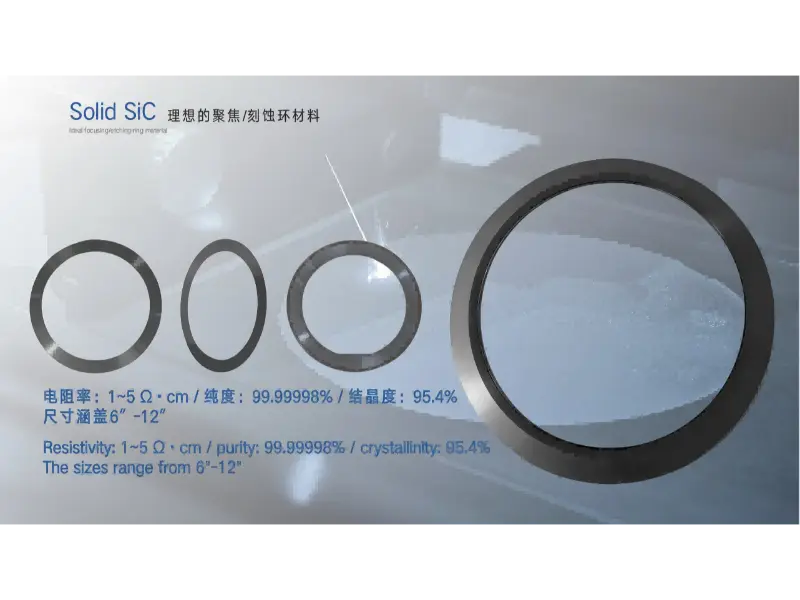

3. Serie massief siliciumcarbide (massief SiC).
Solid Silicon Carbide combineert hoge zuiverheid, uitstekende corrosieweerstand, superieure plasmaweerstand en uitstekende thermische stabiliteit, waardoor het ideaal is voor geavanceerde etssystemen en ovenapparatuur voor hoge temperaturen.

Belangrijkste producten
· Scherpstelring

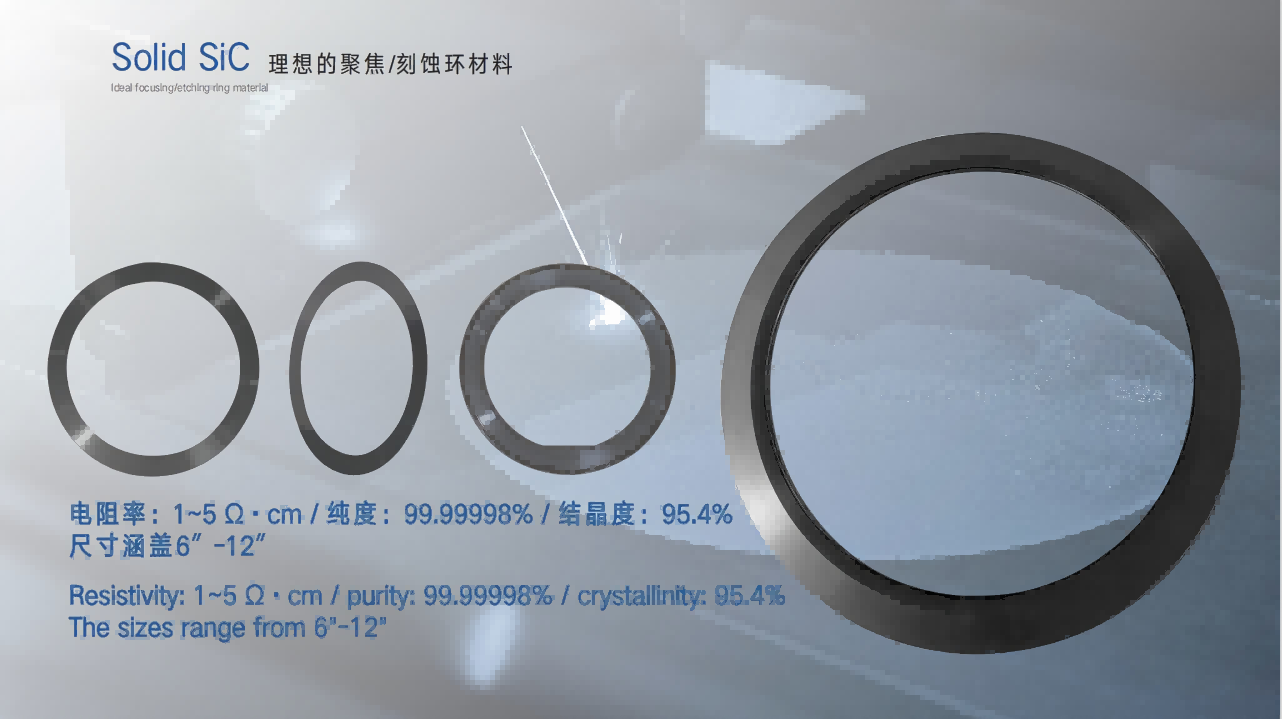

· Randring
· Douchekop
· Wafelboot
· Ovenbuis
· Geleidingscilinder
· Etscomponenten
4. Serie met zeer zuivere grafiet- en koolstofgebaseerde materialen
Wij bieden complete oplossingen voor thermische veldsystemen met producten zoals:
· Grafiet Susceptor
· Verwarming
· Smeltkroes
· Hitteschild
· Grafietring
· Grafietelektrode
· Koolstofvezel zacht vilt
· Koolstofvezel hard vilt
· Koolstofcomposiet
Alle producten kunnen op maat worden vervaardigd volgens verschillende uitrustingsplatforms.
5. Kwarts- en geavanceerde keramiekserie
Voortbouwend op onze expertise in CVD-materiaaltechnologieën hebben we ons productportfolio uitgebreid met:
Hoogzuivere kwartsproducten
· Kwartsboten
· Kwartsdragers
· Procesbuizen
· Ovenbuizen
· Stolken
· Kwartsringen
· Kwartsflenzen
· Gasinjectiebuizen
· Kwartskroezen
· Andere op maat gemaakte kwartscomponenten
Geavanceerde keramische componenten
· Zeer zuiver aluminiumoxide (Al₂O₃)
· Siliciumcarbide (SiC)
· Siliciumnitride (Si₃N₄)
· Boornitride (BN)
Deze producten worden veel gebruikt in:
· Verspreiding
· Oxidatie
· LPCVD
· PECVD
· Etskamers
· Samengestelde halfgeleiderapparatuur
6. Halfgeleider Wafer-serie
Wij leveren een breed scala aan halfgeleiderwafels en substraatmaterialen, waaronder:
· Siliciumcarbide (SiC)
· Silicium
· Galliumoxide (β-Ga₂O₃)
· Saffier
· SOI (silicium-op-isolator)
· Galliumnitride (GaN)
· Galliumarsenide (GaAs)
Aangepaste wafelformaten zijn verkrijgbaar vanaf2 inch tot 8 inch.
IV. R&D-sterkte en technologische doorbraken
Kernboodschap:Geleid door de filosofie van"R&D-gedreven industrialisatie,"het bedrijf heeft dubbele innovatieplatforms opgezet, bestaande uit zijn eigenBedrijfs-R&D Center en deYongjiang Laboratory Thermal Field Materials Innovation Center, waarbij sleuteltechnologieën in CVD-apparatuur, coatingprocessen en geavanceerde halfgeleidermaterialen voortdurend worden ontwikkeld.

1. Dubbele R&D-platforms
VETEK-halfgeleider is opgerichttwee grote R&D-platforms:
· Corporate R&D-centrum
· Yongjiang Laboratory Thermal Field Materials Innovation Center
Deze twee platforms houden zich gezamenlijk bezig met het onderzoek en de ontwikkeling van geavanceerde materialen, procesoptimalisatie en productindustrialisatie, en bieden continue technologische ondersteuning voor de langetermijnontwikkeling van het bedrijf.
2. Kerntechnologieportfolio
Het bedrijf blijft doorbraken boeken in de volgende kerntechnologieën:
· Onafhankelijke ontwikkeling van CVD-apparatuur
· CVD SiC-procesoptimalisatie
· CVD TaC-depositietechnologie
· Zeer zuivere materiaalzuiveringstechnologie
· Precisiegrafietbewerkingstechnologie
· Halfgeleider thermisch veldontwerp
· Optimalisatie van materiaalprestaties bij hoge temperaturen
· Nieuwe ontwikkeling van halfgeleidermateriaal
V. Productiemogelijkheden en productiecapaciteit
Kernboodschap:VETEK-halfgeleider heeft een complete productieworkflow opgezetzuivering → precisiebewerking → afzetting van coating → inspectie → verpakking en verzending. Het bedrijf exploiteert een productiebasis van ongeveer 100 hectare, meer dan50 productielijnen, En17 CVD SiC-coatingsystemen, met een maximale coatinggrootte van 1,5 meter.
| Productiecapaciteit |
Specificaties |
| Productiebasis |
Ongeveer 100 hectare |
| Productielijnen |
50+ |
| CVD SiC-coatingsystemen |
17 eenheden |
| CVD TaC-coatingsystemen |
8 eenheden |
| Solide SiC-productiesystemen |
3 eenheden |
| Maximale coatinggrootte |
1,5 meter |
| Jaarlijkse capaciteit voor grote susceptoren (600 mm en hoger) |
Ruim 10.000 stuks |

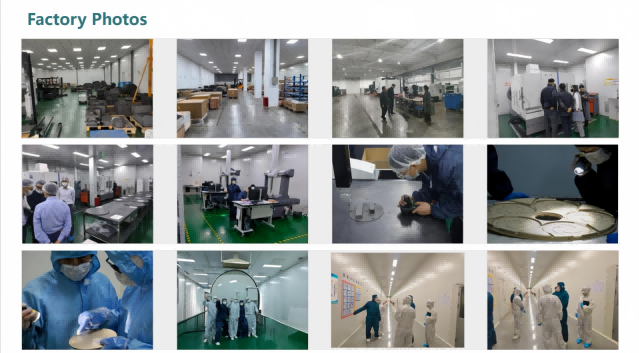

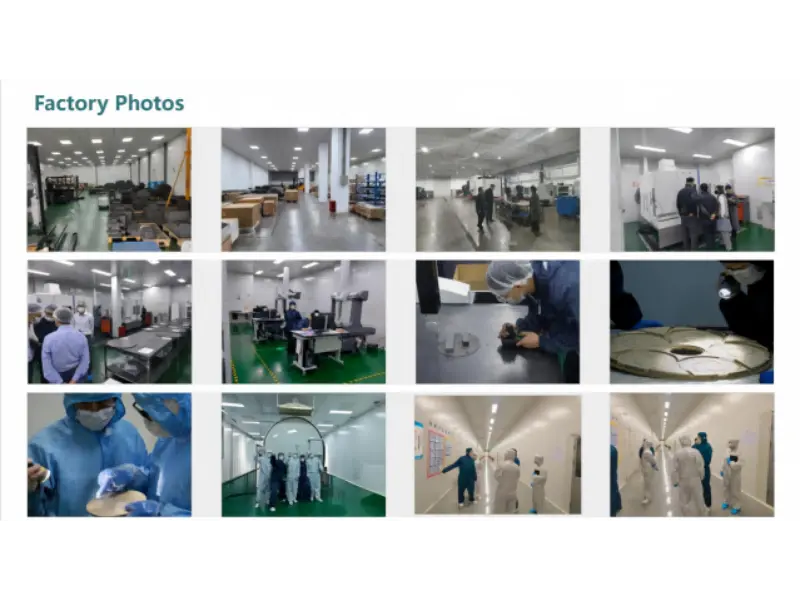

Het bedrijf is uitgerust met:
· Ultra-precieze CNC-bewerkingscentra
· CNC-bewerkingscentra
· CNC-draaibanken
· CNC-slijpmachines
· Grote horizontale bewerkingscentra
· Uiterst nauwkeurige inspectieapparatuur
· Hoogzuivere zuiveringssystemen
Een nieuwe productiebasis is momenteel in aanbouw en zal de productiecapaciteit van het bedrijf verder uitbreiden om aan de groeiende wereldwijde vraag te voldoen.
VI. Kwaliteitsmanagementsysteem en productcertificering
Kernboodschap:VETEK-halfgeleider heeft een uitgebreid kwaliteitsmanagementsysteem opgezet dat het gehele productieproces bestrijkt. Hoogzuivere materialen kunnen een zuiverheidsniveau bereiken van6N–7N, terwijl de consistentie van de batch-tot-batchdikte vanCVD SiC-coatingswordt van binnen beheerst±10 μm. Het bedrijf biedt ook volledige materiaalcertificeringen en inspectiedocumentatie om de kwaliteitseisen van klanten te ondersteunen.
De halfgeleiderproductie stelt extreem strenge eisenmateriële zuiverheid, maatnauwkeurigheid en productconsistentie. VETEK Semiconductor heeft een uitgebreid kwaliteitsmanagementsysteem opgezet dat elke productiefase bestrijkt. Elk product ondergaat het volgende productieproces:

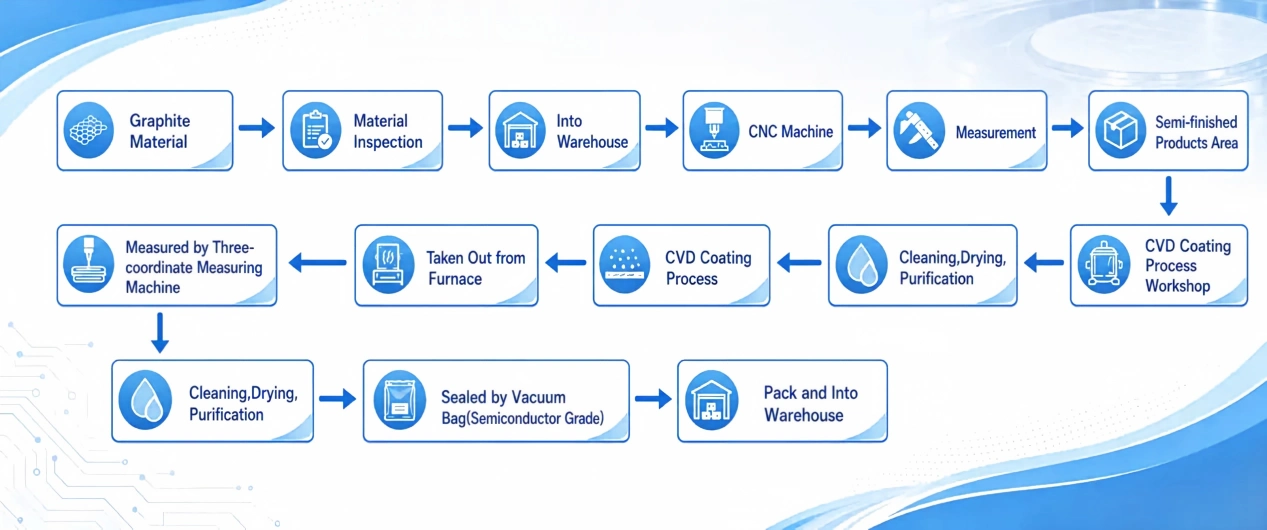

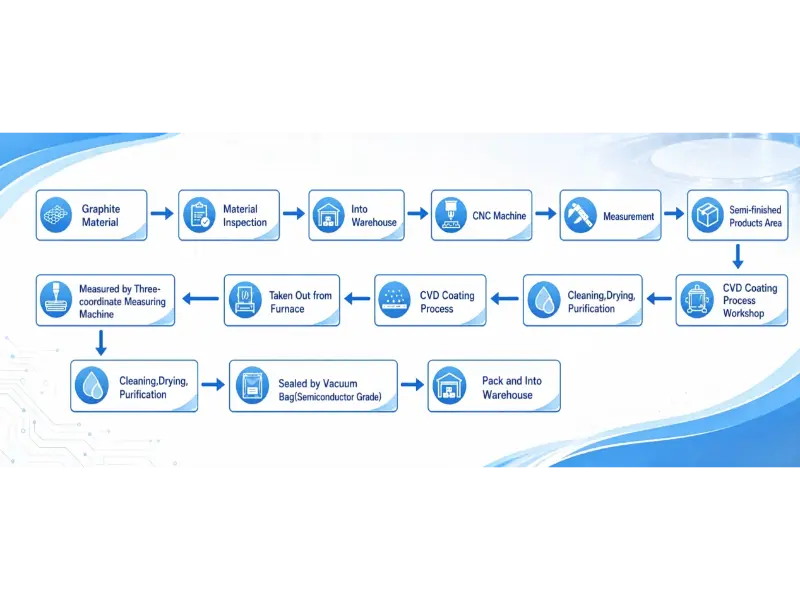

Grondstofinspectie → Zuivering met hoge zuiverheid → Precisiebewerking → Afzetting van CVD-coating → Productinspectie → Eindinspectie
1. Belangrijke kwaliteitsindicatoren
· Na diepe zuivering kan de zuiverheid van hoogzuivere materialen worden gecontroleerd6N–7N-niveau.
· Batch-tot-batch coatingdikteconsistentie voorCVD SiC-coatingswordt van binnen beheerst±10 μm.
· VoorTaC-gecoate productenEr wordt een strikte kwaliteitscontrole geïmplementeerd voor de hechting van de coating, de integriteit van het oppervlak en inspectie van scheuren/gaatjes.
2. Technische documentatieondersteuning
Het bedrijf biedt volledige technische documentatie, waaronder:
· Materiaalcertificaat
· Certificaat van overeenstemming (COC)
· Inspectierapport
· Dimensionaal inspectierapport
· Inspectierapport laagdikte
· Materiaalgegevensblad
· SDS/MSDS (waar van toepassing)
· Paklijst
· Handelsfactuur
· Certificaat van oorsprong (volgens exportvereisten)
VII. Wereldwijde leverings- en servicemogelijkheden
Kernboodschap:VETEK-halfgeleider-steunenOEM/ODMdiensten, productie op maat, monsterbestellingen en productie in kleine volumes. Standaardproducten hebben doorgaans een levertijd van2–4 weken, terwijl de mondiale logistiek wordt ondersteund doorDHL, FedEx, UPSen zeevracht.
1. OEM/ODM en productie op maat
Het bedrijf biedt diensten op lange termijn, waaronder:
· Productie op basis van klanttekeningen
· Productie op basis van aangeleverde monsters
· Reverse-engineering
· Ontwerp op maat
· Aanbevelingen voor vervanging van grafietmateriaal
· Optimalisatie van coatingoplossingen
· Optimalisatie van de thermische veldstructuur
· Volledige ontwikkeling van thermische veldcomponenten
Wij ondersteunen producten variërend van2-inch, 4-inch, 6-inch en 8-inchplatforms tot nog grotere aangepaste formaten.
2. Flexibele inkoopopties
Er zijn monsterbestellingen en productie in kleine volumes mogelijk, waardoor klanten het volgende kunnen uitvoeren:
· Apparatuurvalidatie
· Proceskwalificatie
· Nieuwe productontwikkeling
Voor volumeproductie kunnen stabiele leveringsplannen worden opgesteld op basis van de jaarlijkse inkoopprognoses van klanten.
3. Standaard doorlooptijden
| Producttype |
Standaard doorlooptijd |
| Standaard producten |
2–4 weken |
| Standaard aangepaste producten |
4–6 weken |
| Complexe maatwerkproducten |
6–10 weken |
Langetermijnpartners kunnen veiligheidsvoorraadprogramma's opzetten om de leveringsstabiliteit verder te verbeteren.
4. Mondiale logistieke oplossingen
We ondersteunen meerdere internationale verzendmethoden, waaronder:
· DHL
· FedEx
· UPS
· TNT(voor monsters en zendingen met kleine volumes)
· Luchtvracht (voor dringende zendingen met grote volumes)
· Zeevracht (voor grote onderdelen en langdurige bulkbestellingen)
Ondersteunde handelsvoorwaarden zijn onder meer:
· EXW
· FOB
· FCA
· CIF
· DDP (beschikbaar voor geselecteerde landen)
Producten worden beschermd met behulp van meerlaagse verpakkingen, waaronder:
· Cleanroomschoonmaak
· PE-beschermfolie
· Vacuümafdichting
· Antistatische verpakking
· Parelkatoen (EPE) demping
· Houten kisten op maat
5. Afhandeling van transportproblemen
Als er problemen optreden tijdens het transport, waaronder:
· Beschadigde verpakking
· Transportschade
· Hoeveelheidsverschillen
· Onjuiste productmodellen
klanten kunnen onmiddellijk contact opnemen met ons verkoopteam. Wij bieden snelle ondersteuning, waaronder:
· Vervangende zendingen
· Productvervanging
· Technische analyse
· Logistieke claimbijstand
om de klanttevredenheid te garanderen.
6. Pre-sales en after-sales services
Ondersteuning vóór verkoop
· Productkeuzeadvies
· Design for Manufacturability (DFM)-analyse
· Aanbevelingen voor materiaalvervanging
· Suggesties voor thermische veldoptimalisatie
· Voorbeeldondersteuning
· Snelle offerte
Ondersteuning na verkoop
· Installatiebegeleiding
· Aanbevelingen voor productgebruik
· Onderhoudsbegeleiding
· Ondersteuning van procesoptimalisatie
· Analyse van de levensduur van producten
· Foutanalyse
· Snelle reactie op kwaliteitsgerelateerde problemen

VIII. Grote toepassingsindustrieën
Kernboodschap: De producten van VETEK Semiconductor worden veel gebruikt in vijf grote industrieën, waaronderproductie van halfgeleiders, halfgeleiders van de derde generatie, LED, nieuwe energie en wetenschappelijk onderzoek en geavanceerde productie.

Productie van halfgeleiders
· Geïntegreerde schakelingen (IC)
· Vermogenshalfgeleiders
· MEMS
· Samengestelde halfgeleiders
Halfgeleiders van de derde generatie
· SiC-voedingsapparaten
· GaN-voedingsapparaten
· RF-apparaten
· Micro-LED
LED-industrie
· Blauwe LED's
· Diepe ultraviolette LED's (UV-LED's)
· Mini-LED's
· Micro-LED's
Nieuwe energie-industrie
· Nieuwe energievoertuigen (NEV's)
· Fotovoltaïsche apparatuur
· Energieopslagsystemen
Wetenschappelijk onderzoek en geavanceerde productie
· Universitaire laboratoria
· Nationale onderzoeksinstituten
· R&D-platforms voor geavanceerde materialen
IX. Veelgestelde vragen (FAQ)
Vraag 1: Welke producten levert VETEK Semiconductor voornamelijk?
A:VETEK-halfgeleider biedt zes belangrijke productcategorieën, waaronderCVD SiC-coatings, CVD TaC-coatings, Solid Silicon Carbide (Solid SiC), hoogzuivere grafiet- en koolstofgebaseerde materialen, kwarts en geavanceerde keramiek, en halfgeleiderwafels, die betrekking heeft op kritische halfgeleiderprocessen zoalsepitaxie, etsen en kristalgroei.
Vraag 2: Welk zuiverheidsniveau kunnen de CVD SiC-coatings van VETEK Semiconductor bereiken?
A:Door ons diepe zuiveringsproces kan de zuiverheid van hoogzuivere materialen ter plaatse worden gecontroleerd6N–7Nniveau. Bovendien is de consistentie van de coatingdikte van batch tot batch van onzeCVD SiC-coatingswordt van binnen beheerst±10 μm, waardoor stabiele prestaties worden gegarandeerd tijdens langdurig gebruik bij hoge temperaturen.
Vraag 3: Ondersteunt u voorbeeldbestellingen of aankopen van kleine hoeveelheden?
A:Ja. Wij accepterenvoorbeeld bestellingenen kan leveringen in één stuk of in kleine batches verzorgen, afhankelijk van het producttype, waardoor klanten apparatuurvalidatie, proceskwalificatie en de ontwikkeling van nieuwe producten kunnen uitvoeren.
Q4: Wat is uw standaard doorlooptijd?
A:De standaard levertijd is:
· Standaard producten:2–4 weken
· Standaard maatwerkproducten:4–6 weken
· Complexe maatwerkproducten:6–10 weken
Voor langetermijnklanten kunnen ook veiligheidsvoorraadprogramma's worden opgezet om de leveringsstabiliteit verder te verbeteren.
Vraag 5: Ondersteunt u aangepaste productie of OEM/ODM-services?
A:Ja. Wij bieden productie op basis van klanttekeningen, productie op basis van aangeleverde monsters, reverse engineering, ontwerp van aangepaste afmetingen, aanbevelingen voor materiaalvervanging, optimalisatie van coatingoplossingen, optimalisatie van de thermische veldstructuur en volledige ontwikkelingsdiensten voor thermische veldcomponenten. Wij ondersteunen producten vanPlatformen van 2 inch tot 8 inch, evenals grotere aangepaste maten.
Vraag 6: In welke halfgeleiderapparatuur worden uw producten voornamelijk gebruikt?
A:Onze producten worden veel gebruikt inLPE, Aixtron, Veeco, ASM, en andere reguliere epitaxiesystemen, evenalsetsapparatuur, oxidatie-/diffusieovens, kristalgroeiovens en andere halfgeleiderverwerkingsapparatuur. Ze zijn geschikt voor kritische productieprocessen, waaronder:
· Siliciumepitaxie
· SiC-epitaxie
· GaN-epitaxie
· LED-epitaxie
· Plasma-etsen
· Verspreiding
· Oxidatie
· Gloeien
· Snelle thermische verwerking (RTP)
Vraag 7: Hoe waarborgt u de productkwaliteit en batchconsistentie?
A:VETEK-halfgeleider heeft een compleet kwaliteitsmanagementsysteem opgezet dat het gehele productieproces bestrijkt:
Grondstofinspectie → Zuivering met hoge zuiverheid → Precisiebewerking → Afzetting van CVD-coating → Productinspectie → Eindinspectie
Elk product ondergaat meerdere inspecties, waaronder:
· Visuele inspectie
· Dimensionale inspectie
· Laagdiktemeting
· Vlakheidsinspectie
· Concentriciteitsinspectie
· Inspectie van de uniformiteit van de coating
Gedurende het hele productieproces worden volledige traceerbaarheidsgegevens van de kwaliteit bijgehouden.
V8: Welke certificeringen en kwalificaties heeft VETEK Semiconductor?
A:VETEK-halfgeleider is erkend als een nationaal gespecialiseerde en geavanceerde "kleine gigantische" onderneming. De oprichter van het bedrijf, Dr. He Shaolong, is geselecteerd als toonaangevend talent in het kader van het 'Ten Thousand Talents Program' van de provincie Zhejiang. Onze producten zijn terechtgekomen in de belangrijkste toeleveringsketens van talrijke beursgenoteerde marktleiders, waaronder Leon Microelectronics, Jiangfeng Electronics, HC Semitek en Zhaochi Co., Ltd.
X. Kernvoordelen
· Nationale gespecialiseerde en geavanceerde "kleine gigantische" onderneming,behoort tot de eerstelijnsleveranciers in de Chinese halfgeleider-epitaxie-thermischeveldindustrie.
· Dubbele R&D-platforms:Corporate R&D Center + Yongjiang Laboratory Thermal Field Materials Innovation Center.
· Zes bedrijfsdivisies en zes belangrijke productcategorieën,biedt uitgebreide dekking van halfgeleidertoepassingen met thermische velden bij hoge temperaturen.
· Volledig geïntegreerddProductieketen:Volledige interne productiesysteemafdekkingzuivering → precisiebewerking → CVD-coating → inspectie,zorgen voor volledige procesbeheersing.
· Vertrouwd door meer dan 30 klanten uit de halfgeleiderindustrie,met producten die de belangrijkste toeleveringsketens van meerdere toonaangevende beursgenoteerde halfgeleiderbedrijven binnenkomen.
· OEM/ODM en aangepaste productie ondersteund,het bieden van flexibele oplossingen op maat van de wensen van de klant.
· Monsterbestellingen en SmaProductie in batches Abeschikbaar,klanten helpen de validatiekosten te verlagen en de productontwikkeling te versnellen.
· Uitgebreide kwaliteitscontrole en volledige producttraceerbaarheid,zorgen voor productstabiliteit en consistente prestaties op de lange termijn.
· Mondiaal logistiek netwerk en comuitgebreide pre-sales- en after-salesondersteuning,betrouwbare service bieden aan klanten over de hele wereld.
XI. Conclusie
Gedreven door voortdurende technologische innovatie,VETEK-halfgeleiderheeft een compleet service-ecosysteem opgezetonderzoek en ontwikkeling, productie en wereldwijde levering, gecentreerd rond kritische halfgeleiderproductieprocessen.
Vanhoogzuivere materialen tot precisiehalfgeleidercomponenten, en vangeavanceerde coatingtechnologieën om thermische veldoplossingen te voltooien, het bedrijf streeft ernaar dit te biedenhoge prestaties, betrouwbaarle, en duurzaambelangrijkste materialen en kerncomponenten voor de wereldgeïntegreerde schakeling, halfgeleider van de derde generatie, LED, fotovoltaïsche en geavanceerde productieindustrieën.
Vooruitkijkend,VETEK-halfgeleiderzal zijn belofte blijven waarmakenqkwaliteituitmuntendheid en technologische innovatie, waarbij we nauw samenwerken met klanten over de hele wereld om de vooruitgang van halfgeleidermaterialen en -technologieën van de volgende generatie te stimuleren.
-


+86-579-87223657


Wangda Road, Ziyang Street, Wuyi County, Jinhua City, provincie Zhejiang, China
Copyright © 2024 WuYi TianYao New Material Tech.Co.,Ltd. Alle rechten voorbehouden.
Links | Sitemap | RSS | XML | Privacybeleid |
