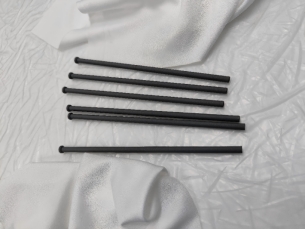

Figuur 1: AMAT 0200-03201 Fysiek product met holle hefpin (voor 300 mm silicium-epitaxiesystemen)
Bij overdrachtsprocessen van halfgeleiderwafels vervult de holle liftpin (Wafer Lift Pin) de cruciale taken van het ondersteunen en overbrengen van wafers. In procesomgevingen met hoge temperaturen, zoals MOCVD en epitaxiale groei, moeten hefpennen tegelijkertijd aan meerdere eisen voldoen, waaronder hoge zuiverheid, corrosieweerstand, thermische schokbestendigheid en lage deeltjesverontreiniging.
Momenteel gebruiken de reguliere hefpennen op de markt een grafietsubstraat + CVD SiC-coatingoplossing. De coatingtechnologie van de overgrote meerderheid van de leveranciers kan echter alleen het buitenoppervlak bedekken – voor holle constructies,de binnenmuur is werkelijk het “technische niemandsland”.
1. Ongecontroleerde uniformiteit van de afzetting
Holle structuren hebben een grote aspectverhouding. CVD-reactantgassen hebben moeite om uniform diep in de interne boring te diffunderen, waardoor de dikte van de binnenwandcoating afneemt in een gradiënt van de poort naar het diepe interieur, waarbij lokale gebieden zelfs kale blootgestelde gebieden vertonen.
2. Onvoldoende hechtsterkte aan het grensvlak
Het gebogen binnenwandoppervlak beperkt de optimalisatieruimte van afzettingsprocesparameters. De hechtsterkte tussen de coating en het grafietsubstraat is moeilijk op hetzelfde niveau te bereiken als het buitenoppervlak, en microscheurtjes of zelfs afbladderen kunnen gemakkelijk optreden tijdens thermische cycli.
3. Ongecontroleerde reinheid van de interne boring
Als de poreuze structuur van het grafietsubstraat niet volledig wordt afgedicht door de coating, zullen bij hoge temperaturen koolstofdeeltjes en metallische onzuiverheden vrijkomen. Zodra onzuiverheden loskomen, veroorzaken ze direct kleurverschillen en deeltjesdefecten op het wafeloppervlak, waardoor de productieopbrengst ernstig wordt verlaagd.
Door gebruik te maken van de diepgaande technische expertise die is opgebouwd op het gebied van CVD-coating, heeft VETEK met succes de uitdagingen van uniforme afzetting en grensvlakbinding van CVD SiC-coating op de binnenwand van holle constructies overwonnen - van optimalisatie van het gasstroomveld tot nauwkeurige controle van het veld van de afzettingstemperatuur, waardoor een complete oplossing voor het coatingproces voor de binnenwand tot stand is gebracht die zorgt voor een consistente coatingdikte van de poort tot aan de diepe binnenkant van de boring, een stevige hechting en een reinheid van de interne boring die voldoet aan de normen.
Dit artikel biedt een diepgaande analyse van: de technische problemen van de coating van de binnenwand van holle hefpennen, hoe de uniformiteit van de coating van de binnenwand de opbrengst van de wafer beïnvloedt, en de belangrijkste controleknooppunten van procesontwerp tot kwaliteitscontrole en levering.
|
Kernconclusie:Een holle hefpen van AMAT is een precisiecomponent voor het hanteren van wafers waarvan de interne holte de thermische massa vermindert terwijl de mechanische sterkte behouden blijft die nodig is voor het betrouwbaar optillen en positioneren van wafers. |
Een holle hefpen van AMAT is een precisiecomponent voor het hanteren van wafels die wordt gebruikt in halfgeleiderprocesapparatuur. De primaire functie is het optillen en positioneren van wafers tijdens het laden, lossen en processequenties.
In tegenstelling tot conventionele massieve hefpennen bevat het holle ontwerp een interne holte. Deze structuur vermindert het totale materiaalvolume en de thermische massa terwijl de vereiste mechanische geometrie behouden blijft. Voor halfgeleidertoepassingen is het vervaardigen van holle hefpennen echter veel veeleisender dan het bewerken van conventionele massieve componenten. De maatnauwkeurigheid van zowel binnen- als buitenoppervlakken moet strikt worden gecontroleerd, en de concentriciteit tussen de binnen- en buitengeometrieën is bijzonder kritisch. Daarom zijn zowel materiaalkeuze als coatingprocessen essentieel voor de uiteindelijke prestaties van de hefpen.
Voor AMAT-epitaxiesystemen biedt VETEK Semiconductor op maat gemaakte AMAT-holle liftpin-oplossingen op basis van zeer zuivere grafietsubstraten en dichte CVD-siliciumcarbide (SiC) coatings. De holle structuur helpt onnodige materiaalmassa te verminderen, terwijl de mechanische structuur die nodig is voor het optillen van de wafer behouden blijft; de CVD-siliciumcarbidecoating zorgt voor een hoge zuiverheid, chemische weerstand en stabiliteit bij hoge temperaturen. De AMAT 0200-03201-hefpen van VETEK is speciaal ontworpen voor siliciumepitaxietoepassingen van 300 mm en kan worden vervaardigd volgens klanttekeningen, afmetingen en procesvereisten.
|
Kernconclusie:VETEK maakt gebruik van een zeer zuiver grafietsubstraat + dichte CVD-siliciumcarbide coatingstructuur, waardoor uitstekende bewerkbaarheid in evenwicht wordt gebracht met oppervlaktezuiverheid en beschermingsprestaties van halfgeleiderkwaliteit. |
VETEK richt zich momenteel op de zeer zuivere grafiet + CVD-siliciumcarbide coatingstructuur voor holle AMAT-liftpennen. Het basisbouwproces is:
Hoogzuiver grafietsubstraat → Precisie CNC-bewerking → CVD-siliciumcarbidecoating → Precisie-inspectie
Het grafietsubstraat vormt de structurele basis en is geschikt voor precisiebewerking van dunwandige en holle geometrieën. VETEK maakt doorgaans gebruik van geïmporteerde grafietmaterialen van halfgeleiderkwaliteit, waaronder materialen van SGL Carbon en Toyo Tanso, afhankelijk van de eisen van de klant. Vervolgens wordt een dichte CVD-siliciumcarbidecoating op het grafietoppervlak aangebracht om een beschermend werkoppervlak van halfgeleiderkwaliteit te vormen.
Voor holle hefpennen moet het substraatmateriaal een evenwicht vinden tussen bewerkbaarheid, thermische prestaties, mechanische stabiliteit en compatibiliteit van het coatingproces. Hoogzuiver grafiet is bijzonder geschikt omdat het de volgende eigenschappen biedt:
• Goede stabiliteit bij hoge temperaturen
• Lage thermische uitzetting
• Goede thermische geleidbaarheid
• Relatief lage dichtheid
• Uitstekende bewerkbaarheid voor complexe geometrieën
• Compatibiliteit met het CVD-siliciumcarbidecoatingproces
Het gebruik van grafiet maakt het bovendien mogelijk om complexe holle en dunwandige constructies met hoge precisie te vervaardigen. VETEK beschikt over nauwkeurige CNC-bewerkingsmogelijkheden voor halfgeleidercomponenten van grafiet en siliciumcarbide, met bewerkingsprocessen die zijn geoptimaliseerd voor dimensionale controle en oppervlaktekwaliteit.
|
Kernconclusie:Een dichte CVD-siliciumcarbidecoating met een dikte van ongeveer 100 ± 20 μm en een zuiverheid van 6N beschermt het grafietsubstraat en biedt een stabiel, hoogzuiver werkoppervlak voor de halfgeleideromgeving. |
De CVD-siliciumcarbidecoating is een van de belangrijkste kenmerken van VETEK AMAT holle hefpennen. Deze coating vormt een dicht siliciumcarbide-oppervlak op het grafietsubstraat, waardoor het onderliggende grafiet wordt beschermd tegen de procesomgeving.
De standaard CVD-siliciumcarbidecoatingdikte voor dergelijke VETEK-componenten is ongeveer100±20 μm. De zuiverheid van de coating is ongeveer6N / 99,99995%.
De bredere technische mogelijkheden van VETEK op het gebied van CVD-siliciumcarbide omvatten coatings met een hoge zuiverheid, gecontroleerde coatingdikte en batch-tot-batch dikte-uniformiteit. Technische gegevens geven aan dat de zuiverheid van de CVD-siliciumcarbidecoating op het 6N-7N-niveau ligt. Voor specifieke AMAT-hefpenprojecten kunnen de coatingspecificaties worden aangepast aan de hand van klanttekeningen en procesvereisten.

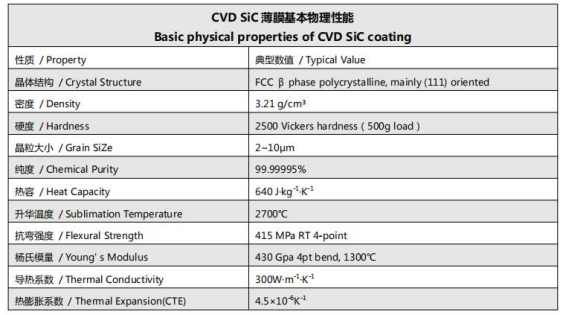

Figuur 2: Fysische basiseigenschappen van CVD SiC-coating
Een van de technisch meest uitdagende aspecten van holle hefpennen van AMAT is niet alleen het coaten van het buitenoppervlak, maar het bereiken van een stabiele en uniforme coating op de binnenwand van de holle structuur.
Het binnenoppervlak is moeilijk toegankelijk tijdens het CVD-coatingproces. Vergeleken met het buitenoppervlak introduceert de interne geometrie extra uitdagingen op het gebied van gasstroom, uniformiteit van de afzetting, controle van de laagdikte en procesconsistentie. Daarom kan de kwaliteit van de binnenmuurcoating een belangrijke onderscheidende factor worden tussen leveranciers.
VETEK heeft ervaring met CVD-siliciumcarbidecoating van holle structuren en legt speciale nadruk op het binnenoppervlak. Een goed gecontroleerde binnenwandcoating helpt een beschermende siliciumcarbidelaag door de hele holle structuur te behouden, in plaats van dat het interne grafiet wordt blootgesteld aan de procesomgeving. Dit is vooral belangrijk wanneer de liftpin werkt in proceskamers met hoge temperaturen en chemisch agressieve halfgeleiderprocessen.

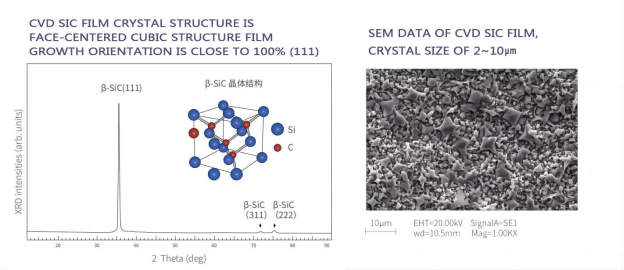

Figuur 3: Microscopische kristalstructuur van CVD-siliciumcarbidecoating
|
Kernconclusie:Materiaalsysteem met hoge zuiverheid, gecontroleerde laagdikte, uitstekende dekking van de binnenwand, stabiliteit bij hoge temperaturen, chemische en corrosiebestendigheid, precisiebewerking en uitgebreide aanpassingsmogelijkheden. |
Materiaalsysteem met hoge zuiverheid:De combinatie van hoogzuiver grafiet en hoogzuiver CVD-siliciumcarbide is ontworpen voor halfgeleideromgevingen waar verontreinigingsbeheersing van cruciaal belang is. Afhankelijk van de geselecteerde specificatie bedraagt de zuiverheid van de CVD-siliciumcarbidecoating 6N.
Standaard 100 ± 20 μm siliciumcarbidecoating:De standaard coatingdikte van VETEK bedraagt ongeveer 100 ± 20 μm, wat een praktische coatingdikte oplevert voor halfgeleiderprocescomponenten, terwijl maatwerk mogelijk is volgens de eisen van de klant.
Uitstekende coatingmogelijkheden voor binnenmuren:Voor holle componenten is het coaten van de binnenwand een van de moeilijkere onderdelen van het productieproces. VETEK heeft coatingprocessen ontwikkeld die in staat zijn een hoogwaardige dekking op de binnenwand van holle hefpennen te bereiken, van gasstroomveldsimulatie tot temperatuurveldcontrole, waardoor een consistente laagdikte en stevige hechting worden gegarandeerd.
Stabiliteit bij hoge temperaturen:Zowel het grafietsubstraat als de CVD-siliciumcarbidecoating zijn geschikt voor halfgeleiderprocesomgevingen met hoge temperaturen. De CVD-siliciumcarbidelaag biedt extra bescherming tegen chemische aantasting en oppervlaktedegradatie. VETEK’s gegevens over CVD-siliciumcarbidefilms vermelden een hoge thermische geleidbaarheid, lage thermische uitzetting en een sublimatietemperatuur van ongeveer 2700 °C, wat aangeeft dat het materiaal geschikt is voor veeleisende toepassingen bij hoge temperaturen.
Chemische en corrosiebestendigheid:Het dichte CVD-siliciumcarbideoppervlak biedt een betere corrosieweerstand dan kaal grafiet en is bestand tegen agressieve procesgassen en chemische reinigingsomgevingen. Dit helpt de afbraak van het substraat te verminderen en zorgt voor een stabieler componentoppervlak tijdens herhaalde procescycli.
Precisiebewerking en maatwerk:Holle hefpennen vereisen nauwkeurige controle van de buitendiameter, binnendiameter, wanddikte, lengte en concentriciteit. VETEK combineert CNC-precisiebewerking met CVD-coatingprocessen om complexe halfgeleidercomponenten te vervaardigen volgens klanttekeningen. Hefpennen kunnen worden vervaardigd volgens:
• Klanttekeningen
• Voorbeeldcomponenten
• Dimensionale specificaties
• Vereiste laagdikte
• Vereiste grafietkwaliteit
• Specifieke procesvereisten

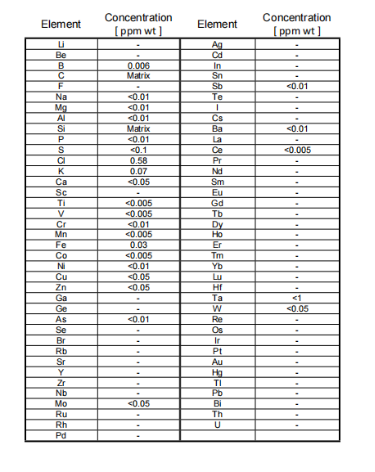

Figuur 4: GDMS-zuiverheidstestrapport van CVD-siliciumcarbidecoating
|
Kernconclusie:Hoofdzakelijk gebruikt voor het hanteren van wafers in siliciumepitaxiesystemen van 300 mm, en breder toepasbaar op andere halfgeleiderprocesapparatuur voor hoge temperaturen. |
Silicium epitaxie:Hefpinnen worden gebruikt voor het optillen, positioneren en overbrengen van wafers binnen epitaxieapparatuur. Het bestaande AMAT 0200-03201-product van VETEK is specifiek gepositioneerd voor 300 mm siliciumepitaxietoepassingen.
Waferhandlingsystemen:Hefpennen kunnen dienen als precisiecomponenten voor het hanteren van wafels voor toepassingen die stabiliteit bij hoge temperaturen, maatnauwkeurigheid en verontreinigingsbeheersing vereisen. Wafer-liftpennen met een hol buisvormig lichaam kunnen lokaal warmteverlies effectief minimaliseren, waardoor de pinmarkeringen die vaak op de achterkant van de wafer voorkomen bij processen bij hoge temperaturen (zoals epitaxiale groei of uitgloeien) worden verminderd. Het vormen van een holle holte binnen het lichaam van de hefpen vermindert de thermische massa en verbetert de uniformiteit van de wafertemperatuur.

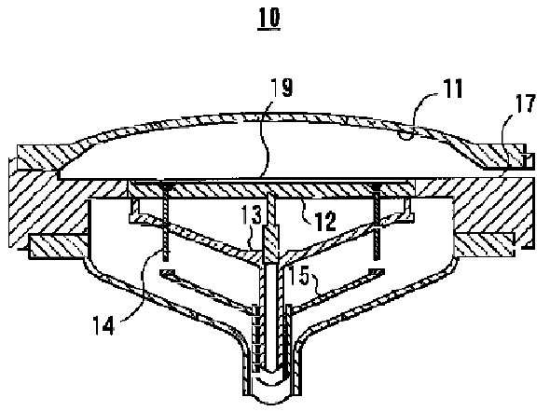

Figuur 5: Schematische weergave van het principe waarmee holle hefpennen de thermische massa verminderen en de uniformiteit van de wafertemperatuur verbeteren
Halfgeleiderprocesapparatuur:Op basis van klanttekeningen en monsters kunnen vergelijkbare grafiet- en CVD-siliciumcarbidecomponenten worden ontwikkeld voor andere halfgeleiderapparatuurplatforms. Het halfgeleiderproductportfolio van VETEK omvat siliciumepitaxie, siliciumcarbide-epitaxie, MOCVD, RTP/RTA, etsen en andere halfgeleiderprocessen.
|
Kernconclusie:Een geïntegreerde processtroom van zeer zuivere grafietselectie en nauwkeurige CNC-bewerking, via CVD-siliciumcarbidecoating (inclusief binnenwand) tot eindinspectie. |
De productie van holle hefpennen van AMAT omvat meerdere kritische stappen, die elk rechtstreeks van invloed zijn op de betrouwbaarheid van het eindproduct en de wafelopbrengst:
1. Grafiet materiaalkeuze— Selecteer de juiste grafietkwaliteit met hoge zuiverheid (SGL Carbon of Toyo Tanso, enz.) op basis van de eisen van de klant op het gebied van afmetingen, thermische prestaties en zuiverheid.
2. Precisie CNC-bewerking— Bewerk het grafietplano in de vereiste holle geometrie. Speciale aandacht wordt besteed aan binnendiameter, buitendiameter, wanddikte, lengte en concentriciteit.
3. Voorbereiding van het oppervlak— Het machinaal bewerkte grafietonderdeel ondergaat een reiniging en oppervlaktevoorbereiding vóór de CVD-coating.
4. CVD-siliciumcarbidecoating— Breng een dichte CVD-siliciumcarbidelaag aan op het grafietsubstraat. De standaard coatingdikte is ongeveer 100 ± 20 μm, met een coatingzuiverheid van 6N volgens de geselecteerde specificatie.
5. Binnenoppervlaktecoating (kritieke technische stap)— Bij holle hefpennen wordt de binnenwand zorgvuldig bewerkt om een stabiele dekking van de siliciumcarbidecoating te verkrijgen. Door middel van optimalisatie van het gasstroomveld en nauwkeurige veldcontrole van de afzettingstemperatuur wordt een consistente laagdikte van de poort tot het diepe binnenste van de boring, een stevige hechting en een reinheid van de interne boring gegarandeerd die aan de normen voldoet.
6. Inspectie — Afgewerkte componenten worden vóór verzending geïnspecteerd op maatnauwkeurigheid, staat van de coating en andere door de klant gespecificeerde vereisten.
De productiemogelijkheden van VETEK omvatten zuivering, CNC-bewerking, CVD-coating en inspectie, waardoor een geïntegreerde productieketen wordt geboden voor op koolstof gebaseerde halfgeleidercomponenten.

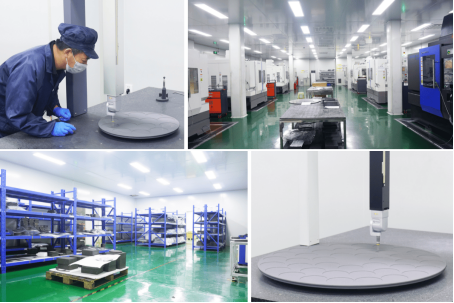

Figuur 6: Basis voor productie van VETEK-halfgeleidermaterialen en precisiebewerking
|
Kernconclusie:De typische doorlooptijd voor monsters bedraagt ongeveer 20 dagen; daadwerkelijke levering is afhankelijk van de complexiteit van de tekening, materialen, coating, hoeveelheid en inspectie-eisen. |
De typische doorlooptijd voor op maat gemaakte AMAT-monsters met holle hefpennen bedraagt ongeveer 20 dagen. De werkelijke levertijd kan variëren afhankelijk van de complexiteit van de tekening, de materiaalkeuze, de coatingvereisten, de hoeveelheid en de inspectievereisten. Voor nabestellingen of reeds gekwalificeerde producten kunnen productieschema's afzonderlijk worden onderhandeld op basis van klantprognoses en vereiste leverdata.

Figuur 7: VETEK AMAT productverpakking met holle hefpin
|
Kernconclusie:Uitgebreide aanpassingsmogelijkheden door de aanschaf van zeer zuiver grafiet en precisiebewerking, CVD-siliciumcarbidecoating (inclusief binnenwand) en AMAT-compatibele oplossingen in één geïntegreerd proces. |
VETEK integreert de inkoop van grafietmateriaal, precisiebewerking, CVD-siliciumcarbidecoating en de productie van halfgeleidercomponenten in een geïntegreerd productieproces. De belangrijkste mogelijkheden zijn onder meer:
• Grafietsubstraat met hoge zuiverheid (SGL Carbon / Toyo Tanso, enz.)
• CVD siliciumcarbide coating zuiverheid 6N
• Standaard laagdikte 100±20 μm
• Bewerking van holle structuren
• CVD-siliciumcarbidecoating op de binnenwand (kerndifferentiërend vermogen)
• Precisie CNC-bewerking
• AMAT-compatibele wafer-liftpin-oplossingen
• Monsterdoorlooptijd zo snel als ongeveer 20 dagen
VETEK bestrijkt de volledige technische keten van de ontwikkeling van CVD-apparatuur, CVD-procesontwikkeling, CNC-precisiebewerking en zuivering, ondersteund door speciale R&D-centra en productiefaciliteiten voor halfgeleidermaterialen.
Vraag 1: Wat is de standaard CVD-siliciumcarbide-coatingdikte van VETEK AMAT holle hefpennen?
De standaard laagdikte is ongeveer 100 ± 20 μm. Specifieke dikte kan worden aangepast volgens klanttekeningen en procesvereisten.
Vraag 2: Welk zuiverheidsniveau kan de CVD-siliciumcarbidecoating bereiken?
Afhankelijk van de gekozen specificatie bedraagt de zuiverheid van de coating ongeveer 6N (99,99995%). Het CVD-siliciumcarbideplatform van VETEK werkt routinematig op het 6N-7N-niveau.
Vraag 3: Waarom is de binnenwandcoating van cruciaal belang voor holle hijspennen?
De interne geometrie is moeilijk uniform te coaten. Hoogwaardige siliciumcarbidedekking aan de binnenwand voorkomt dat het grafietsubstraat wordt blootgesteld aan hoge temperaturen, chemisch actieve procesomgevingen en is een belangrijke onderscheidende factor voor betrouwbaarheid op de lange termijn. De uniformiteit van de binnenwandcoating houdt rechtstreeks verband met de reinheid van de interne boring en de wafelopbrengst.
Vraag 4: Kan VETEK produceren volgens mijn OEM-tekeningen of monsters?
Ja. VETEK kan produceren volgens klanttekeningen, OEM-onderdeelnummers (zoals AMAT 0200-03201), monstercomponenten, maatspecificaties, vereiste grafietkwaliteit en coatingvereisten.
Vraag 5: Wat is de typische doorlooptijd van het monster?
De typische doorlooptijd voor monsters bedraagt ongeveer 20 dagen. De daadwerkelijke levering is afhankelijk van de complexiteit van de tekening, de materiaalkeuze, de coatingvereisten, de hoeveelheid en de inspectiebehoeften.
Hoewel de holle hefpen van AMAT een relatief kleine halfgeleidercomponent is, zijn de fabricagevereisten verre van eenvoudig. Dunwandige geometrie, strikte concentriciteitseisen, werking bij hoge temperaturen, controle op verontreiniging en de combinatie van binnenoppervlaktecoating maken het tot een gespecialiseerde halfgeleiderprocescomponent.
De huidige oplossing van VETEK maakt gebruik van hoogzuiver grafiet met CVD-siliciumcarbidecoating, waarbij de bewerkbaarheid en thermische eigenschappen van grafiet worden gecombineerd met de hoge zuiverheid, chemische bestendigheid en hoge temperatuurstabiliteit van CVD-siliciumcarbide. Met een standaard coatingdikte van 100 ± 20 μm, een zuiverheid tot 6N, SGL- en Toyo Tanso-grafietmateriaalopties en coatingmogelijkheden voor de binnenwand, kan VETEK op maat gemaakte AMAT-holle liftpin-oplossingen leveren voor het hanteren van halfgeleiderwafels en toepassingen voor siliciumepitaxie.
Voor klanten die op zoek zijn naar alternatieve leveranciers vanAMAT 0200-03201 holle wafelliftpennen,ofandere met siliciumcarbide beklede grafiethalfgeleidercomponenten,VETEK kan tekeningen of monsters evalueren en op maat gemaakte productieoplossingen bieden.
-
-
