Kernconclusie:Door de juiste CVD SiC-, TaC-coating of Solid SiC te selecteren, worden de deeltjesniveaus en de levensduur van componenten op epitaxie-/etslijnen direct bepaald. Dit artikel biedt duidelijke selectiegrenzen op basis van temperatuur, atmosfeer en proces, gecombineerd met belangrijke oplossingen voor vervanging van apparatuur en belangrijke meetgegevens, zodat u snel beslissingen kunt nemen en risico's kunt verminderen.

Bij GaN MOCVD-processen kunnen op grafiet gebaseerde SiC-gecoate susceptoren doorgaans honderden uren stabiel werken bij 1100 °C onder een NH₃/H₂-atmosfeer; Als gevolg van de niet-uniformiteit van het thermische veld kunnen de verschillen in de levensduur van de coating tussen de rand- en middengebieden echter groter zijn dan 50%. Bij SiC PVT-kristalgroeiprocessen, wanneer de temperatuur boven de 1600°C komt, begint de SiC-coating te sublimeren en te ontbinden, waardoor een overstap naar TaC-coating of vaste SiC-oplossingen nodig is. De gevolgen van het selecteren van het verkeerde componentmateriaal – in het beste geval het vervangen van verbruiksartikelen elke 2 à 3 maanden; in het ergste geval schroot van een hele oven met wafels als gevolg van deeltjesverontreiniging. Dit artikel is geschreven door het technische team van VeTek Semiconductor (onder leiding van Dr. Xiao), met als doel een systematisch beslissingskader op te zetten van “apparatuurmodel → procesomstandigheden → componentselectie → levensverwachting” voor epitaxie/ets-/PVT-ingenieurs, zodat u snel materialen kunt matchen, deeltjes kunt controleren en leveranciers kunt evalueren.

1. Hoe selecteert u SiC-coating, TaC-coating of vast SiC op basis van procesomstandigheden?

Kernconclusie:Beslis op basis van de drie dimensies van “temperatuur → atmosfeer → procestype”: geef prioriteit aan CVD SiC-coating bij ≤1600°C; selecteer TaC voor >2000°C of sterk corrosieve atmosferen; geef prioriteit aan Solid SiC voor ets- en ultrahoge zuiverheidsscenario's.

Bij het maken van de daadwerkelijke selectie van productielijnen vragen ingenieurs vaak: “Welke coating moet ik gebruiken voor mijn Aixtron/Veeco-apparatuur, die GaN- of SiC-epitaxy gebruikt, bij welke temperatuur en onder welke atmosfeer?” Het antwoord is niet ingewikkeld, maar de drie dimensies moeten met elkaar verbonden worden.

Het temperatuurvenster is de eerste drempel

CVD SiC-coating kan nog steeds de structurele integriteit behouden onder ongeveer 2000–2100 °C. Buiten dit bereik vindt incongruente verdamping (preferentiële vervluchtiging van silicium) plaats, wat leidt tot opruwing van het oppervlak en een toename van de hoeveelheid deeltjes. TaC-coating heeft een smeltpunt van wel 3880°C en kan een extreem lage dampdruk handhaven, zelfs in PVT-kristalgroeiomgevingen boven 2400°C. Solid SiC heeft geen problemen met de interface tussen coating en substraat en is geschikt voor het etsen van kamercomponenten die onderhevig zijn aan herhaalde thermische schokken.

Atmosfeer en corrosiviteit bepalen de chemische stabiliteit van coatings

In omgevingen met NH₃, H₂ of op chloor gebaseerde gassen presteert SiC-coating goed, maar de corrosiesnelheid van SiC door waterstof op hoge temperatuur is aanzienlijk hoger dan die van TaC. Experimentele gegevens tonen aan dat de corrosiesnelheid van TaC in ammoniak bij hoge temperatuur ongeveer 1/6 is van die van SiC, en in waterstof kan deze zelfs zo laag zijn als 1/10. Daarom maken standaardomstandigheden voor SiC-epitaxie of GaN MOCVD meestal gebruik van SiC-coating, terwijl scenario's met hoge corrosie of ultrahoge temperaturen moeten overschakelen naar TaC.

Matching van procestype en componentfunctie

• GaN MOCVD / Si-epitaxie: geef prioriteit aan zeer zuiver grafiet + CVD SiC-gecoate susceptor, voorverwarmring

• SiC PVT-kristalgroei: TaC-coating wordt sterk aanbevolen voor grafietcomponenten in de hete zone

• Plasma-etsen (Focus Ring, enz.): Vast SiC of SiC-gecoat grafiet beide mogelijk, afhankelijk van de deeltjesvereisten en kosten

• Kamerkritische onderdelen die extreem gevoelig zijn voor deeltjes: geef prioriteit aan vast SiC zonder coatinginterface

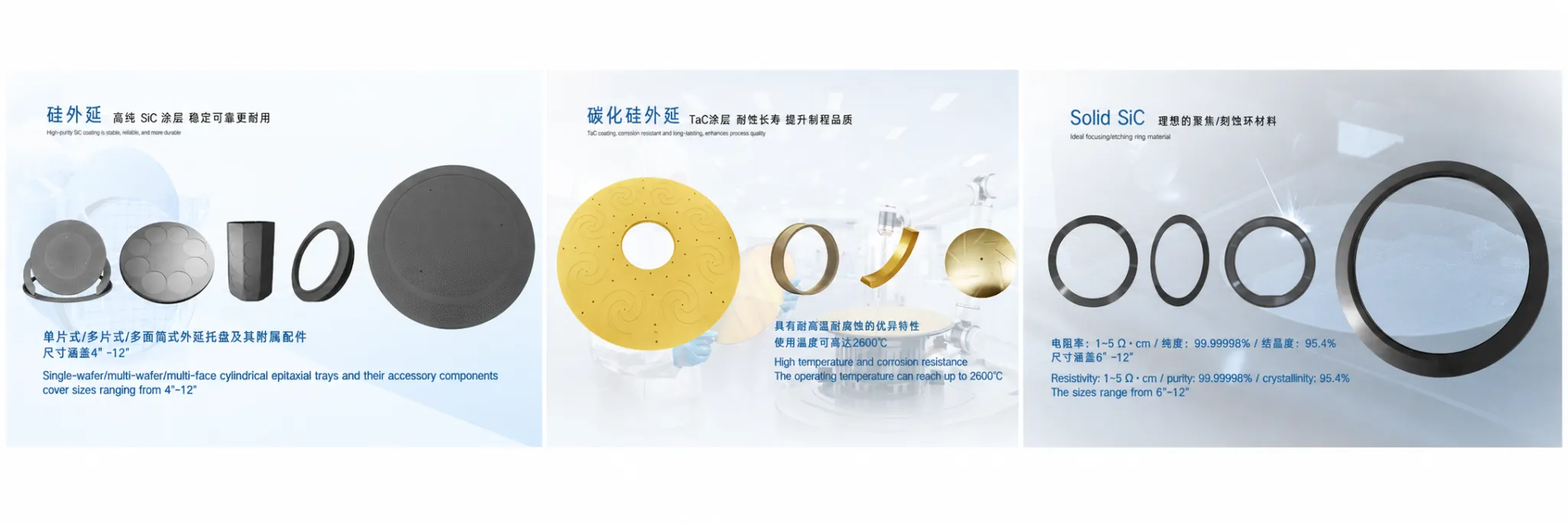

Figuur 1 – Showcase van VeTek-hoofdproducten

2. Compatibiliteit van Aixtron/Veeco grafiet susceptor en aangepaste vervangingsoplossingen

Kernconclusie:VeTek ondersteunt 1:1 maatwerk op basis van klanttekeningen of originele reserveonderdelen, voor grote platforms zoals Aixtron G10, Veeco K465i, ASM Epsilon, enz. Standaardproducten kunnen snel worden verzonden; Aangepaste onderdelen duren doorgaans 3 tot 6 weken.

Waar veel ingenieurs zich het meeste zorgen over maken, is niet ‘of het gemaakt kan worden’, maar ‘of het net zo stabiel kan zijn als originele onderdelen, met een controleerbare doorlooptijd en volledige inspectierapporten beschikbaar zijn.’ Een van de kernmogelijkheden van VeTek is volledig maatwerk volgens tekeningen, terwijl het compatibel blijft met de belangrijkste apparatuurmerken.

Belangrijkste compatibiliteit van apparatuur Snelle referentie

De onderstaande tabel kan rechtstreeks worden gebruikt voor interne technische beoordeling of aanbestedingsevaluatie:

Bij daadwerkelijke projecten ontvangen wij vaak originele reserveonderdelen of CMM-tekeningen van klanten. Het technische team zal, na bevestiging van de thermische veldmatching en maattoleranties, aanbevelingen doen over de zuiverheid van het substraat, de laagdikte en de oppervlakteruwheid, en monsters leveren voor verificatie door de klant op het gereedschap.

3. Belangrijke statistieken voor CVD SiC-laagdikte-uniformiteit en deeltjesbeheersing

Kernconclusie:Dikte-uniformiteit gecontroleerd binnen ±5%, dichtheid dicht bij de theoretische waarde en regelbare oppervlakteruwheid vormen de kern van het onderdrukken van poederafscheiding en deeltjesverontreiniging. De zuiverheidsdoelstelling ligt onder de 5 ppm, waarbij kritische metaalonzuiverheden worden gevolgd door GDMS/ICP-OES.

Deeltjesproblemen zijn bijna de nachtmerrie van elke epitaxie-ingenieur. Zodra de coating lokale dunne plekken, poriën of microscheurtjes vertoont, zal het poeder onder herhaalde thermische cycli en corrosieve gasaanvallen afgeven, waardoor de dichtheid van waferdefecten direct toeneemt.

Dikte en uniformiteit

De typische dikte van de CVD SiC-coating is 100–200 μm. Door middel van procesparameters en stromingsveldcontrole stabiliseert VeTek de dikte-uniformiteit binnen ±5%. Na meer dan 1000 thermische schokcycli (kamertemperatuur ↔ 1100°C) vertoont de coating geen delaminatie en kan voldoen aan de strenge GaN MOCVD-vereiste van deeltjesdefecten ≤0,1/cm².

Zuiverheid en inspectie

De algehele zuiverheid van coating en componenten kan lager zijn dan 5 ppm, waarbij sommige producten 99,99995% bereiken. We gebruiken ICP-OES en GDMS voor de analyse van sporenmetalen om ervoor te zorgen dat kritische onzuiverheden zoals Fe en Ni op controleerbare niveaus blijven, waardoor interferentie met epitaxiale laagdotering of dragerconcentratie wordt vermeden.

Dichtheid en oppervlakteconditie

De polykristallijne β-SiC-laag gevormd door het CVD-proces heeft een dichtheid die dicht bij de theoretische waarde ligt (ca. 3,21 g/cm³) met een extreem lage porositeit. De oppervlakteruwheid (Ra) kan worden aangepast aan de procesvereisten van de klant, waardoor voldoende mechanische vergrendeling wordt gegarandeerd en wordt voorkomen dat het een bron van deeltjesvorming wordt.

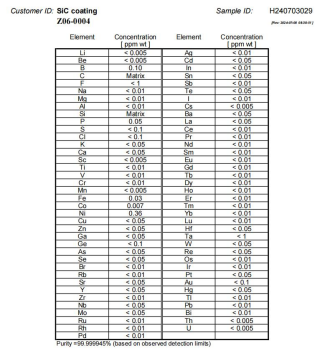

Figuur 2 – GDMS-inspectierapport voor CVD SiC-coating

4. Casestudy: Vergeling van randen oplossen om de coatingopbrengst te verbeteren van 50% naar 90%

Kernconclusie:Door de initiële afzettingssnelheid en het stromingsveld nauwkeurig te controleren om microstress te elimineren, verbeterde VeTek het coatingrendement van de MOCVD-grafietsusceptor van een klant van ongeveer 50% naar 90%, en verlengde de levensduur aanzienlijk.

Dit is een waargebeurd verhaal dat zich afspeelde aan de productielijn. De klant meldde dat sommige grafiet susceptors vergeling vertoonden en de neiging hadden om los te laten, waardoor de totale coatingopbrengst van de batch lange tijd rond de 50% schommelde, met hoge onderhoudskosten van de lijn en waferrisico.

Nadat het technische team onder leiding van Dr. Xiao tussenbeide kwam, werd er op twee richtingen gefocust: ten eerste was de afzettingssnelheid in de beginfase te hoog, waardoor interne spanningsaccumulatie in de coating ontstond; ten tweede leidden stromingsveldverschillen tussen de rand- en middengebieden tot lokale over- of onderdikte. Door de MTS/H₂-verhouding, het afzettingstemperatuurprofiel en het stromingsveldontwerp van de armatuur te optimaliseren, werd microspanning effectief opgeheven. Uiteindelijk stabiliseerde de coatingopbrengst van die batch en de daaropvolgende productie zich boven de 90%, werd de vervangingscyclus van de klant duidelijk verlengd en daalden de klachten over deeltjes aanzienlijk.

Deze casus laat zien: “het kunnen coaten” is slechts het uitgangspunt; “stabiel coaten, lang meegaan en deeltjes onder controle houden” is de echte waarde waar ingenieurs om geven. Data spreken luider dan welke promotie dan ook.

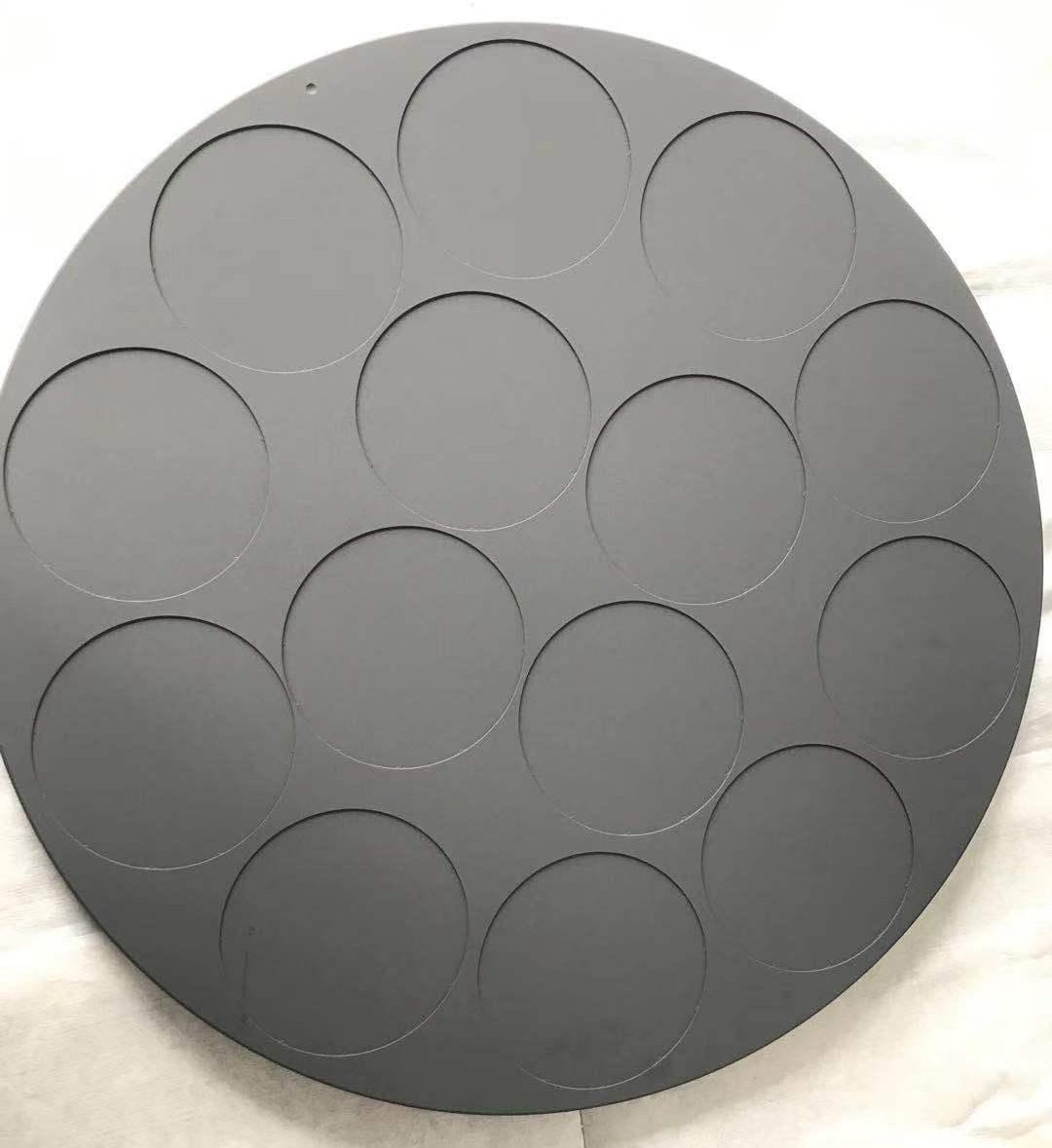

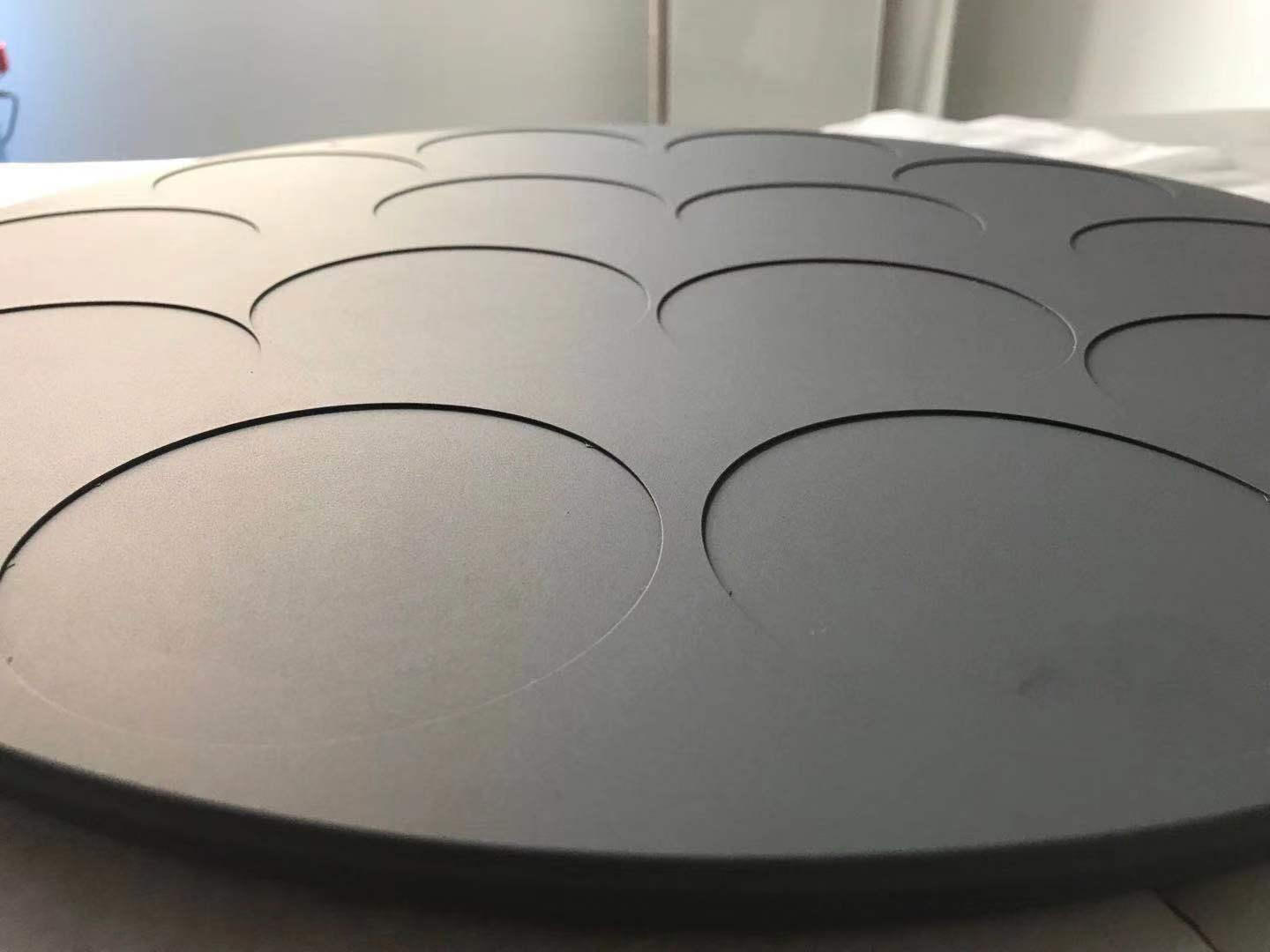

Figuur 3 – Hoogzuivere CVD siliciumcarbide gecoate grafiet susceptor met uniforme oppervlaktekleur en geen defecten

5. Verschillen tussen massieve SiC- en gecoate grafietonderdelen en toepasselijke scenario's

Kernconclusie:Gecoate grafietonderdelen hebben lagere kosten en een snellere thermische respons, geschikt voor de meeste epitaxiale susceptoren; Solid SiC heeft geen interfacerisico en een sterkere plasmaweerstand, geschikt voor etscomponenten met hoge eisen en scenario's met ultralange levensduur.

Veel selectiegesprekken worstelen met: moeten we gecoat grafiet gebruiken of direct overgaan op Solid SiC? Bij deze twee gaat het niet simpelweg om ‘wat beter is’, maar om een ​​afweging tussen het toepassingsscenario en de totale eigendomskosten (TCO).

Voordelen van gecoate grafietonderdelen:Hoge thermische geleidbaarheid van het substraat, snelle opwarming, beheersbare kosten; de coating zorgt voor een chemische barrière en deeltjesonderdrukking. Geschikt voor grote GaN/SiC-epitaxy susceptors die een hoge thermische uniformiteit vereisen.

Voordelen van massief SiC:Monolithisch β-SiC zonder coating-substraat-interface, geen delaminatierisico; de zuiverheid kan 5N–7N bereiken, uitstekende weerstand tegen plasma-erosie, geschikt voor kritische etsonderdelen zoals focusringen en douchekoppen, met een levensduur tot wel 2000+ uur.

6. Beheer van de volledige levenscyclus van componenten en waarde van reiniging en regeneratie

Kernconclusie:Van installatiemonitoring en waarschuwingen voor afwijkingen tot professionele reiniging en regeneratie: het vormen van een gesloten beheersysteem kan de TCO aanzienlijk verlagen en de frequentie van de aanschaf van nieuwe onderdelen verlagen. VeTek biedt speciale schoonmaakdiensten voor Aixtron/Veeco en andere apparatuur.

Veel fabrieken behandelen gecoate onderdelen als verbruiksartikelen die u kunt gebruiken en weggooien. In werkelijkheid kan een aanzienlijk deel van de componenten na professionele reiniging en regeneratie worden hersteld tot deeltjesniveaus en thermische prestaties in de buurt van nieuwe onderdelen, met name susceptors en voorverwarmingsringen voor Aixtron- en Veeco-platforms.

Het wordt aanbevolen om een ​​eenvoudig levenscycluslogboek op te stellen: noteer de installatietijd, de cumulatieve bedrijfsuren, de staat van het oppervlak na elke reiniging en de resultaten van de deeltjestest. Alleen wanneer de coating duidelijke vergeling, lokale delaminatie of aanhoudende deeltjesoverschrijding vertoont, mag het besluit tot vervanging worden genomen, in plaats van voortijdig te schrappen op basis van gevoel.

Afbeelding 4 – Reinigingsservice voor CVD SiC-coating grafietonderdelen

7. Evaluatiepunten van leveranciers en servicemogelijkheden van VeTek

Kernconclusie:Focus op het ISO9001-systeem, volledige inspectierapporten (GDMS/ICP-OES), voorbeeldondersteuning, betrouwbaarheid van de doorlooptijd en technische communicatiemogelijkheden in het Engels. VeTek heeft 24/7 ondersteuning en ervaring met buitenlandse klantenservice.

Voor internationale klanten of fabrieken met strikte kwalificatie-eisen voor leveranciers zijn de volgende punten vooral van cruciaal belang:

• Kwaliteitssysteem: ISO9001, procesgecontroleerd en traceerbaar.

• Inspectiemogelijkheden: Bied volledige materiaalanalyserapporten voor coating en substraat.

• Monsters en doorlooptijd: ondersteuning van monsterevaluatie; standaardproducten worden snel verzonden, op maat gemaakte onderdelen doorgaans binnen 3 tot 6 weken, dringende bestellingen kunnen na onderhandeling worden versneld.

• Technische communicatie: Zowel de verkoop- als de technische teams kunnen vloeiend in het Engels communiceren, waardoor de communicatiekosten voor buitenlandse klanten worden verlaagd.

• Reactie na verkoop: Bied technische ondersteuning en hulp bij storingsanalyse wanneer de coating of componenten afwijkingen vertonen.

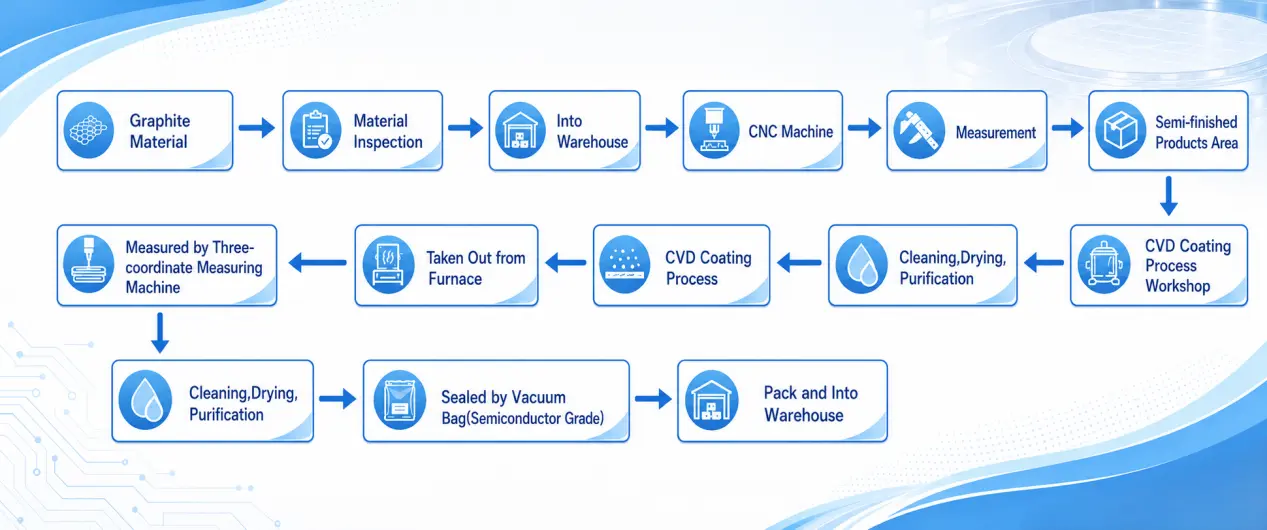

Figuur 5 – Volledig proces voor VeTek-productbestelling

8. Veelgestelde vragen

(1). Ondersteunt het product volledige maatwerk op basis van tekeningen? Aan welke belangrijke apparatuur kan het voldoen?

Ja. Kan susceptor, voorverwarmring, afleidingsring, halve maan, focusring, enz. aanpassen, compatibel met platforms zoals Aixtron G10, Veeco, ASM, AMEC, TEL.

(2). Hoe wordt de zuiverheid gegarandeerd? Op welk niveau worden metaalverontreinigingen gecontroleerd?

De zuiverheid van coating en componenten kan lager zijn dan 5 ppm, en sommige bereiken 99,99995%. Voor sporenanalyse worden ICP-OES, GDMS en andere apparatuur gebruikt, waarbij volledige rapporten worden verstrekt.

(3). Hoe zit het met de dikte-uniformiteit en de levensduur van CVD SiC/TaC-coatings?

De dikte-uniformiteit wordt doorgaans binnen ± 5% geregeld, dikte 100–200 μm. Onder geschikte procesvensters kan de levensduur van de GaN MOCVD-susceptor het bereik van 500–1000 uur bereiken; scenario's met ultrahoge temperaturen vereisen het overschakelen naar TaC of Solid SiC.

(4). Wordt het testen van monsters ondersteund? Wat is de typische doorlooptijd voor bulkbestellingen?

Monsterevaluatie wordt ondersteund. Standaardproducten kunnen snel verzonden worden; Aangepaste onderdelen duren doorgaans drie tot zes weken, afhankelijk van de complexiteit en het volume van het ontwerp. Dringende bestellingen kunnen na onderhandeling worden versneld.

(5). Welke kwaliteitssysteemcertificeringen zijn beschikbaar? Kunnen inspectierapporten en after-sales ondersteuning worden verstrekt?

Het ISO9001-kwaliteitsmanagementsysteem is aanwezig. Er kunnen materiaal- en coatinganalyserapporten worden verstrekt, samen met 24/7 online technische ondersteuning. De Engelse communicatie voor buitenlandse klanten verloopt naadloos.

9. Samenvatting en volgende stappen

Selectie gaat nooit over “het kiezen van de duurste” of “het kiezen van de dikste”, maar over “het vinden van de oplossing met de beste balans tussen prestaties en kosten binnen uw apparatuur, procesvenster en deeltjesbudget.” We hopen dat dit handboek u helpt snel een beslissingskader vast te stellen: kijk eerst naar de temperatuur en de atmosfeer, pas dan de coating of Solid SiC aan en valideer ten slotte de levensduur en de deeltjesprestaties met gegevens.

Als u vervangingsoplossingen voor susceptors, voorverwarmringen of hotzone-componenten op Aixtron, Veeco of andere platforms evalueert, kunt u rechtstreeks contact opnemen met het technische team van VeTek. We kunnen maatwerkadviezen, monsterondersteuning en volledige inspectierapporten bieden op basis van uw tekeningen of bestaande reserveonderdelen. Dr. Xiao en het technische team staan ​​altijd klaar om de optimalisatie van het thermische veld of de speciale structuurontwikkelingsbehoeften met u te bespreken.

Voor productdetails en meer technische informatie kunt u terechtneem contact met ons op.

Belangrijkste referenties en gegevensbronnen

1. Interne technische gegevens van VeTek Semiconductor - SiC-gecoate grafiet susceptor levensduur van 500-1000 uur onder GaN MOCVD-proces, coatingopbrengst verbeterd van 50% naar 90% na het oplossen van randvergeling, en andere praktische gevallen [1].

2. T/CASME 2000-2025 Technische specificatie voor met siliciumcarbide gecoate grafietsusceptors voor halfgeleiderepitaxie — Specificeert de technische vereisten voor met SiC gecoate grafietsusceptors vervaardigd door CVD-proces op zeer zuivere isostatische grafietsubstraten, toepasbaar op halfgeleiderepitaxieproducten.

3. T/CASME 2085-2025 Technische specificatie voor met tantaalcarbide gecoate producten voor de groei van siliciumcarbidekristallen — Technische specificatie voor met TaC gecoate grafietproducten in scenario's voor SiC-kristalgroei.

4. Nakamura et al., “Gesinterde tantaalcarbide coatings op grafietsubstraten: zeer betrouwbare beschermende coatings voor bulk- en epitaxiale groei”, Applied Physics Letters, Vol. 106, 082108, 2015. — Bevestigt dat TaC-coatings grafietsubstraten effectief kunnen beschermen onder hoge temperaturen (>2000°C) en sterk corrosieve atmosferen, waardoor een duidelijke prestatiegrens wordt gevormd met SiC-coatings.

5. Wang et al., “De effecten van een verkoolde bufferlaag op de groei van SiC op Si”, Journal of Crystal Growth, Vol. 199, pp. 564–567, 1999. - Bespreekt bufferlaageffecten en controle van de oppervlaktemorfologie in het SiC CVD-groeiproces, geïndexeerd door Scopus en Web of Science.

Opmerking: Levensduur- en prestatiegegevens in de tekst zijn typische referentiewaarden. De werkelijke prestaties worden beïnvloed door specifieke procesomstandigheden, de status van de apparatuur en het onderhoudsniveau. Controleer dit met werkelijke metingen.

Auteur:VeTek Semiconductor Technical Engineering Team (voltooid onder leiding van Dr. Xiao)
