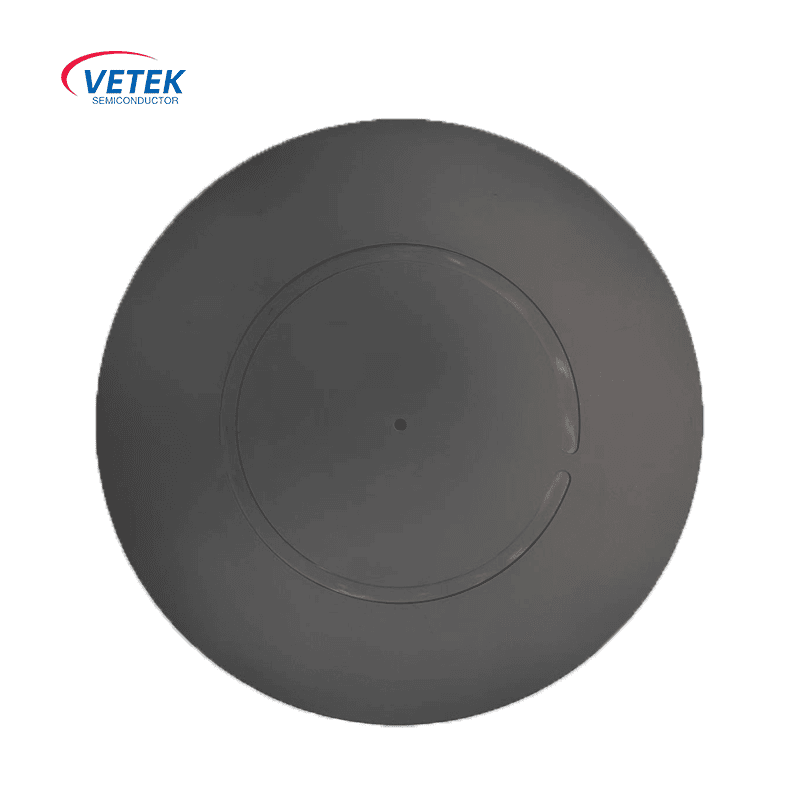

Enkele wafel Epi Graphite Undertaker

Beschrijving:

Single Wafer EPI -grafiet Susceptor bevat een set grafietlade, grafietring en andere accessoires, met behulp van grafiet substraat met hoge zuiverheid + dampafzetting siliciumcarbide coating composietstructuur, rekening houdend met hoge temperatuurstabiliteit, chemische traagheid en thermische velduniformiteit. Het is de kernlagercomponent van het zeer nauwkeurige epitaxiale blad bij de massaproductie.

Materiële innovatie: grafiet +sic coating

Grafiet

● Ultrahoge thermische geleidbaarheid (> 130 w/m · k), snelle respons op temperatuurregelingseisen, om processtabiliteit te garanderen.

● Lage thermische expansiecoëfficiënt (CTE: 4,6 × 10⁻⁶/° C), de vervorming van hoge temperaturen verminderen, de levensduur verlengen.

CVD SIC -coating

● Corrosieweerstand. Weersta aanval door reactiegassen zoals H₂, HCl en Sih₄. Het voorkomt besmetting van de epitaxiale laag door vervluchtiging van het basismateriaal.

● Oppervlakte -verdichting: De coatingporositeit is minder dan 0,1%, wat het contact tussen grafiet en wafer voorkomt en de diffusie van koolstofonzuiverheden voorkomt.

● Hoge temperatuurtolerantie: Langdurig stabiel werk in de omgeving boven 1600 ° C, passen zich aan aan de vraag naar hoge temperatuur van SiC-epitaxie.

Thermisch veld- en luchtstroomoptimalisatieontwerp

Uniforme thermische stralingstructuur

Het susceptoroppervlak is ontworpen met meerdere thermische reflectiegroeven en het thermische veldregelsysteem van het ASM-apparaat bereikt temperatuuruniformiteit binnen ± 1,5 ° C (6-inch wafer, 8-inch wafer), waardoor consistentie en uniformiteit van epitaxiale laagdikte (fluctuatie <3%) zorgt.

Luchtbesturingstechniek

Randafleidingsgaten en hellende ondersteuningskolommen zijn ontworpen om de laminaire stroomverdeling van reactiegas op het wafeloppervlak te optimaliseren, het verschil in afzettingssnelheid veroorzaakt door wervelstromen te verminderen en de doping -uniformiteit te verbeteren.
