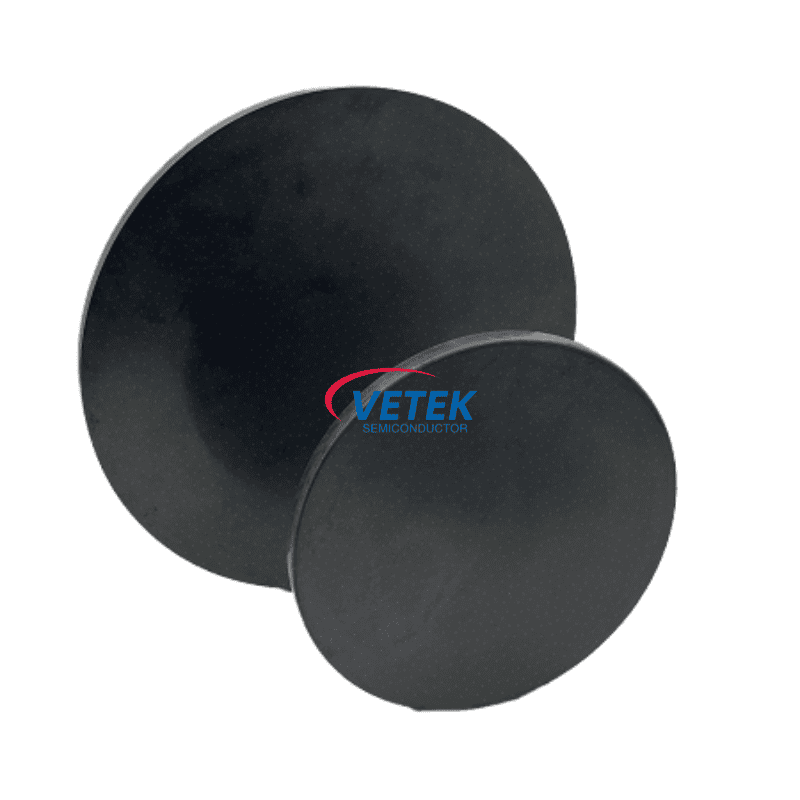

Silicium op isolatiewafeltje

VeTek Semiconductor is een professionele Chinese fabrikant van Silicon On Insulator Wafer, ALD Planetary Base en TaC Coated Graphite Base. De Silicon On Insulator Wafer van VeTek Semiconductor is een belangrijk halfgeleidersubstraatmateriaal en dankzij de uitstekende producteigenschappen speelt het een sleutelrol in hoogwaardige, energiezuinige, hoge integratie- en RF-toepassingen. Wij kijken uit naar een verdere samenwerking met u.

Het werkingsprincipe vanVeTek-halfgeleider'SSilicium op isolatorwafelis vooral afhankelijk van de unieke structuur en materiaaleigenschappen. En SOI-wafelbestaat uit drie lagen: de bovenste laag is een siliciumapparaatlaag met één kristal, de middelste is een isolerende Buried OXide (BOX) -laag en de onderste laag is een ondersteunend siliciumsubstraat.

Silicon On Insulator Wafers(SOI) Structure

de structuur van silicium-op-isolatorwafels (SOI)


Vorming van de isolatielaag: Silicon On Insulator Wafer wordt meestal vervaardigd met behulp van Smart Cut™-technologie of SIMOX-technologie (Separation by IMplanted OXygen). Smart Cut™-technologie injecteert waterstofionen in de siliciumwafel om een ​​bellenlaag te vormen, en verbindt vervolgens de waterstofgeïnjecteerde wafel met het ondersteunende siliciumwafeltje



Na de warmtebehandeling wordt de met waterstof geïnjecteerde wafel gescheiden van de bellenlaag om een ​​SOI-structuur te vormen.SIMOX-technologieimplanteert hoogenergetische zuurstofionen in siliciumwafels om bij hoge temperaturen een siliciumoxidelaag te vormen.


Verminder de parasitaire capaciteit: De BOX-laag van deSiliciumcarbide wafeltjeisoleert effectief de apparaatlaag en het basissilicium, waardoor de reductie aanzienlijk wordt verminderdg parasitaire capaciteit. Deze isolatie vermindert het energieverbruik en verhoogt de snelheid en prestaties van het apparaat.




Vermijd ‘klink-up’-effecten: De n-well- en p-well-apparaten in deSOI-wafelzijn volledig geïsoleerd, waardoor het lock-up-effect in traditionele CMOS-structuren wordt vermeden. Dit maakt het mogelijkwafeltje SOI met hogere snelheden te vervaardigen.


Etch-stopfunctie: Demonokristallijne siliciumapparaatlaagen de BOX-laagstructuur van de SOI-wafel vergemakkelijkt de productie van MEMS en opto-elektronische apparaten, waardoor een uitstekende etsstopfunctie wordt geboden.


Door deze kenmerken,Silicium op isolatiewafeltjespeelt een belangrijke rol bij de verwerking van halfgeleiders en bevordert de voortdurende ontwikkeling van de geïntegreerde schakeling (IC) enmicro-elektromechanische systemen (MEMS)industrieën. Wij kijken oprecht uit naar verdere communicatie en samenwerking met u.


De specificatieparameter van 200 mm SOl-wafels:


                                                                                                      Specificatie voor SOl-wafels van 200 mm
Nee
Beschrijving
Waarde
                                                                                                                  Apparaat Siliciumlaag
1.1 Dikte
220 nm +/-10 nm
1.2 Productiemethode
CZ
1.3 Kristaloriëntatie
<100>
1.4 Geleidbaarheidstype p
1.5 Doteringsmiddel Borium
1.6 Weerstandsgemiddelde
8,5 - 11,5 0hm*cm
1.7 RMS (2x2 um)
<0,2
1.8 LPD (grootte> 0,2um)
<75
1.9 Grote defecten groter dan 0,8 micron (oppervlakte)
<25
1.10

Randchip, kras, barst, kuiltje / put, nevel, sinaasappelschil (visuele inspectie)

0
1.11 Hechtingsruimten: visuele inspectie> 0,5 mm diameter
0



Silicium op isolatiewafeltjes Productiewinkels:


Silicon On Insulator Wafers shops
