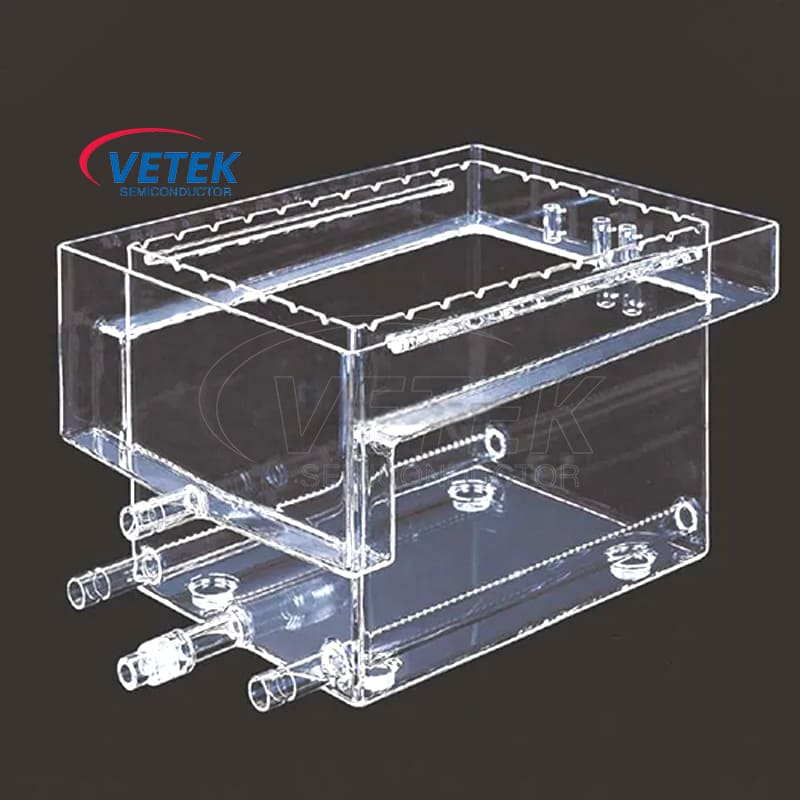

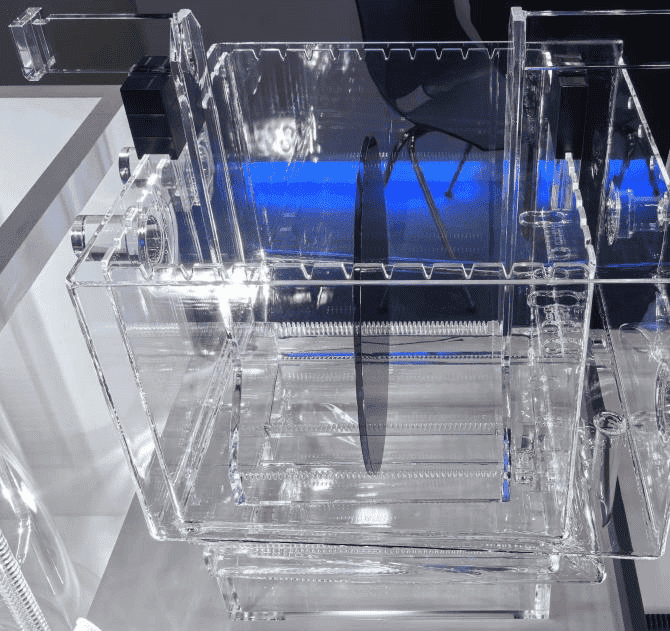

Halfgeleider kwarts bad

Het kwartsbad van Vetek Semiconductor is ontworpen voor het reinigen en verwerken van siliciumwafels en wordt veel gebruikt in halfgeleiders, fotovoltaïsche en andere velden. Het kwartsbad voor halfgeleider is gemaakt van hoog zuiver quartz-materiaal, heeft een uitstekende weerstand van hoge temperaturen en chemische stabiliteit en kan stabiel werken in hoge temperatuur en hoge corrosieomgevingen. Of het nu gaat om het schoonmaken van grote wafels met een diameter van 300 mm of aangepaste vereisten van andere specificaties, het halfgeleider kwartsbad kan efficiënte en betrouwbare oplossingen bieden om uw productielijn te empoweren.

Halfgeleider kwarts bad Productfuncties

1. Grote capaciteitsontwerp om aan batchreinigingsbehoeften te voldoen

● Aangepast van 50 wafels: het standaardontwerp van het halfgeleiderkwartsbad ondersteunt de reiniging van maximaal 50 wafels tegelijkertijd, waardoor de reinigingsefficiëntie aanzienlijk wordt verbeterd.

● Compatibel met meerdere maten: ondersteunt wafels met een maximale diameter van 300 mm en kan ook worden aangepast aan de behoeften. Andere maten, zoals 150 mm of 200 mm, kunnen voldoen aan de behoeften van verschillende processtromen.

● Modulair ontwerp: geschikt voor siliciumwafelsvan verschillende specificaties, ondersteunt snel schakelen en reageert flexibel op verschillende schoonmaaktaken.

2. Hoog zuiver kwartsmateriaal, uitstekende prestatiegarantie

● Hoge temperatuurweerstand: kwartsmateriaal kan het temperatuurbereik van 0 ° C tot 1200 ° C weerstaan, geschikt voor een verscheidenheid aan thermische reiniging en warmtebehandelingsprocessen.

● Corrosieweerstand:Quartz -tankKan de corrosie van sterke zuren (zoals HF, HCl) en sterke alkaliërs lange tijd weerstaan ​​en is met name geschikt voor de circulatiebehandeling van chemische etsenoplossingen of reinigingsoplossingen.

● Hoge reinheid: het binnenwandoppervlak van halfgeleiderkwarts is glad en heeft geen poriën en adsorbeert geen deeltjes of chemische residuen, waardoor chipbesmetting effectief wordt vermeden.

3. Flexibele aanpassing om aan verschillende procesvereisten te voldoen

● Grootte -aanpassing: pas de grootte, diepte en capaciteit van het bad aan volgens de gebruiker moet de schoonmaakbehoeften van speciale chipspecificaties ondersteunen.

● Ondersteuning voor geautomatiseerde integratie: compatibel met industriële automatiseringsapparatuur om volledig geautomatiseerde werking van chipreiniging te bereiken.

4. Proces met veel nauwkeurigheid om de productkwaliteit te waarborgen

● Nauwkeurige lassen en verwerking: gebruik geavanceerde verwerkingstechnologie om de stabiliteit en afdichting van de apparatuur onder hoge temperatuur en hogedrukomgevingen te waarborgen.

● Duurzaam ontwerp: zorg ervoor dat de apparatuur na meerdere duurzaamheidstests presteert zoals eerder onder langdurig hoogfrequent gebruik.

● Hoge betrouwbaarheid: vermijd krassen, breuk of kruisbesmetting van wafels tijdens het reinigen en verbetert de opbrengstsnelheid.

Semiconductor Quartz Bath Technische parameters

Toepasselijke scenario's van kwartsbad voor halfgeleider

1. Halfgeleiderindustrie

● Siliciumwafelreiniging: gebruikt om deeltjes, oxidelagen en organische residuen op het oppervlak van de wafel te verwijderen.

● Etsen vloeibare behandeling: werk samen met chemisch etsenproces om materialen in specifieke gebieden nauwkeurig te verwijderen.

2. Fotovoltaïsche industrie

● Zonnecelreiniging: verwijder verontreinigende stoffen die tijdens het productieproces worden gegenereerd en verbetert de conversie -efficiëntie van de cel.

3. Wetenschappelijk onderzoeksexperimenten

● Materiaalwetenschap: geschikt voor het reinigen van experimentele monsters met hoge zuiverheid.

● Micro-nano-verwerking: ondersteunt een verscheidenheid aan experimentele apparatuur en processtromen.

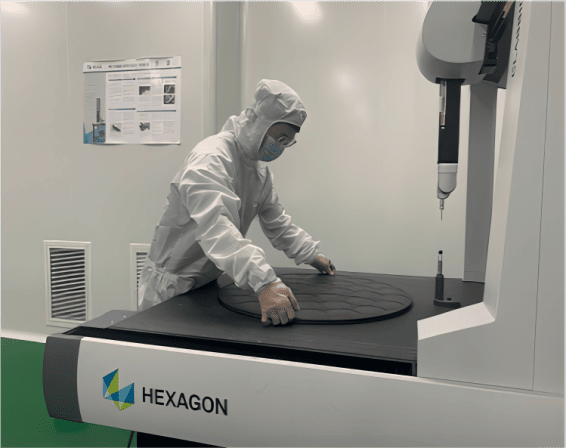

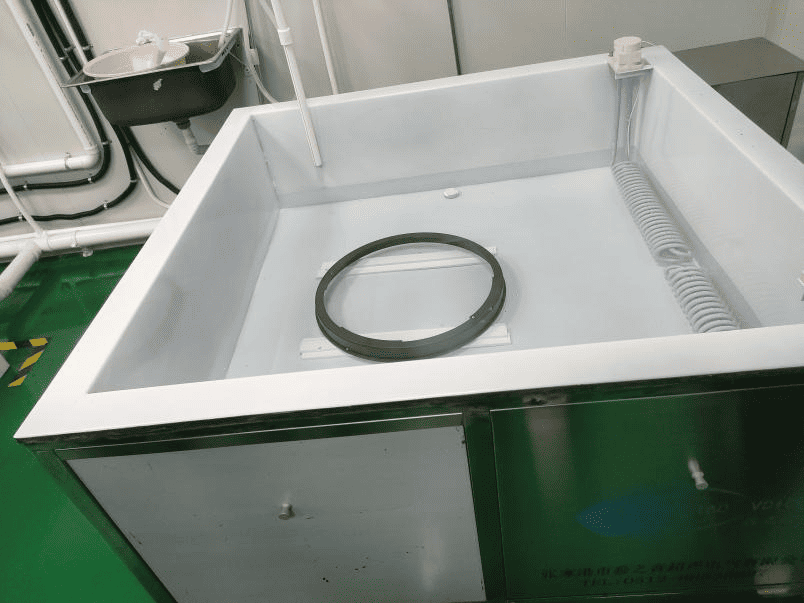

Het halfgeleider Quartz Bath Production Shops
