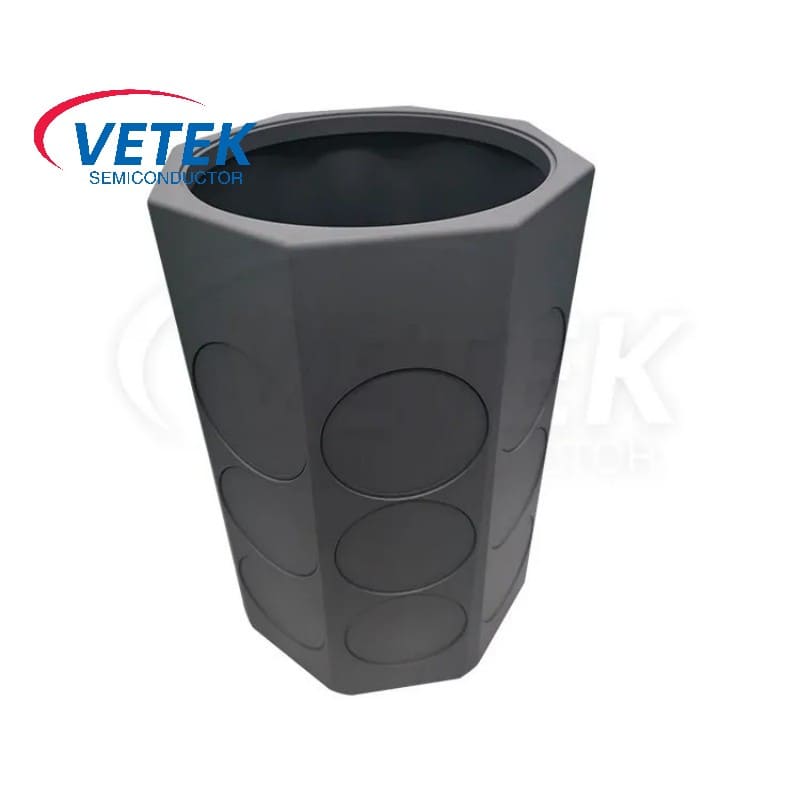

CVD SIC Coating Barrel Susceptor

Epitaxy -groei is het proces van het kweken van een enkele kristalfilm (enkele kristallaag) op een enkel kristallen substraat (substraat). Deze enkele kristalfilm wordt een epilaag genoemd. Wanneer de epilaag en het substraat van hetzelfde materiaal zijn gemaakt, wordt dit homoepitaxiale groei genoemd; Wanneer ze van verschillende materialen zijn gemaakt, wordt dit heteriepitaxiale groei genoemd.

Volgens de structuur van de epitaxiale reactiekamer zijn er twee soorten: horizontaal en verticaal. De susceptor van de verticale epitaxiale oven roteert continu tijdens de werking, dus het heeft een goede uniformiteit en een groot productievolume en is de mainstream epitaxiale groeioplossing geworden. De CVD SIC -coating barrel susceptor is de kerncomponent van de epitaxiale oven van het vat. En Vetek Semiconductor is de productie -expert van SiC gecoate grafiet vat susceptor voor EPI.

In epitaxiale groeiapparatuur zoals MOCVD en HVPE worden SiC -gecoate grafietvatgevangenen gebruikt om de wafer te repareren om ervoor te zorgen dat deze stabiel blijft tijdens het groeiproces. De wafer wordt op de vattype susceptor geplaatst. Naarmate het productieproces vordert, roteert de susceptor continu om de wafer gelijkmatig te verwarmen, terwijl het wafeloppervlak wordt blootgesteld aan de reactiegasstroom, waardoor uiteindelijk een uniforme epitaxiale groei wordt bereikt.

CVD SIC Coating Barrel Type Susceptor Schema

De epitaxiale groeioven is een omgeving op hoge temperatuur gevuld met corrosieve gassen. Om een ​​dergelijke harde omgeving te overwinnen, voegde Vetek Semiconductor een laag SIC -coating toe aan de grafietvat -susceptor via de CVD -methode, waardoor een SIC gecoate grafietvat susceptor werd verkregen

Structurele kenmerken:

●  Uniforme temperatuurverdeling: De vatvormige structuur kan warmte gelijkmatiger verdelen en spanning of vervorming van de wafel vermijden als gevolg van lokale oververhitting of koeling.

●  Verminder de storing in de luchtstroom: Het ontwerp van de vatvormige susceptor kan de verdeling van de luchtstroom in de reactiekamer optimaliseren, waardoor het gas soepel over het oppervlak van de wafel kan stromen, wat helpt om een ​​platte en uniforme epitaxiale laag te genereren.

●  Rotatiemechanisme: Het rotatiemechanisme van de vatvormige susceptor verbetert de dikte-consistentie en materiaaleigenschappen van de epitaxiale laag.

●  Grootschalige productie: De vatvormige susceptor kan zijn structurele stabiliteit behouden terwijl hij grote wafels draagt, zoals 200 mm of 300 mM wafels, die geschikt is voor grootschalige massaproductie.

Vetek Semiconductor CVD SIC Coating Barrel Type Susceptor is samengesteld uit hoogzuiver grafiet en CVD SIC-coating, waardoor de susceptor lang kan werken in een corrosieve gasomgeving en een goede thermische geleidbaarheid en stabiele mechanische ondersteuning heeft. Zorg ervoor dat de wafel gelijkmatig wordt verwarmd en bereik een precieze epitaxiale groei.

Basisfysische eigenschappen van CVD SIC -coating

Basisfysische eigenschappen van CVD SIC -coating
Eigendom	Typische waarde
Kristalstructuur	FCC β -fase polykristallijn, voornamelijk (111) georiënteerd
Dikte	3.21 g/cm³
Hardheid	2500 Vickers Hardheid （500G Laad）
Korrelgrootte	2 ~ 10 mm
Chemische zuiverheid	99,99995%
Warmtecapaciteit	640 J · kg-1· K-1
Sublimatietemperatuur	2700 ℃
Buigsterkte	415 MPA RT 4-punts
Young's Modulus	430 GPA 4pt Bend, 1300 ℃
Thermische geleidbaarheid	300W · M-1· K-1
Thermische expansie (CTE)	4.5 × 10-6K-1

Vetek Semiconductor CVD SIC Coating Barrel Type Susceptor
