PZT piëzo-elektrische wafels (PZT op Si/SOI)
  • PZT piëzo-elektrische wafels (PZT op Si/SOI)PZT piëzo-elektrische wafels (PZT op Si/SOI)

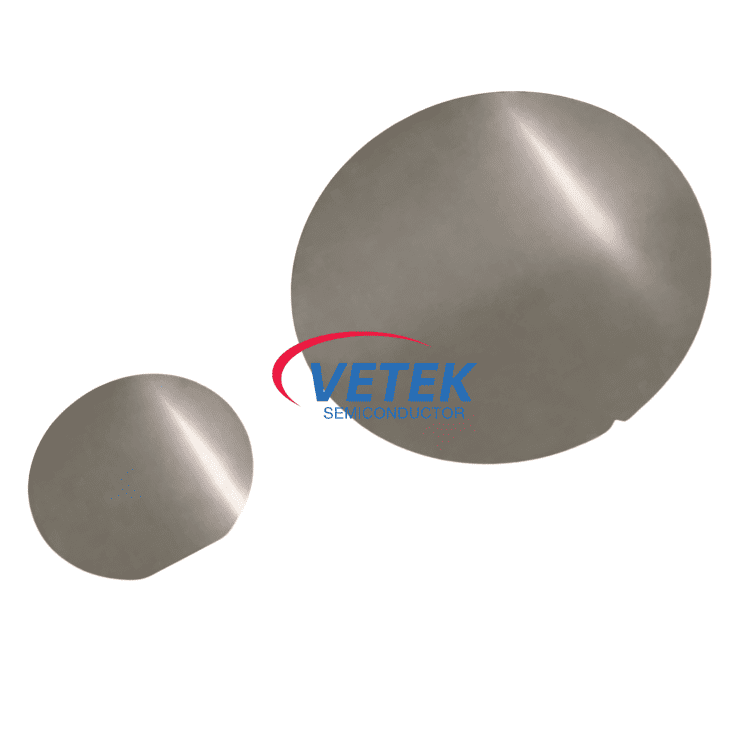

PZT piëzo-elektrische wafels (PZT op Si/SOI)

Naarmate de vraag naar MEMS-transducers met een hoge gevoeligheid en laag vermogen groeit met de uitbreiding van 5G-communicatie, medische precisieapparatuur en slimme wearables, bieden onze PZT op Si/SOI-wafels een kritische materiële oplossing. Door gebruik te maken van geavanceerde dunnefilmdepositieprocessen zoals Sol-gel of sputteren, bereiken we uitzonderlijke consistentie en superieure piëzo-elektrische prestaties op siliciumsubstraten. Deze wafers dienen als de fundamentele kern voor elektromechanische energieconversie.

1. Technische architectuur

Onze wafers zijn voorzien van een geavanceerde meerlaagse stapelstructuur die is ontworpen om optimale hechting, geleidbaarheid en piëzo-elektrische respons te garanderen tijdens complexe MEMS-verwerking:

 ●Bovenste elektrode (toetslaag): Pt (platina).

Piëzolaag (kernlaag): PZT.

Tussenliggende lagen: Inclusief bufferlaag, onderste elektrode en adhesielaag om de korreloriëntatie en structurele stabiliteit te optimaliseren.

Substraat: Compatibel met Si- of SOI-wafels.

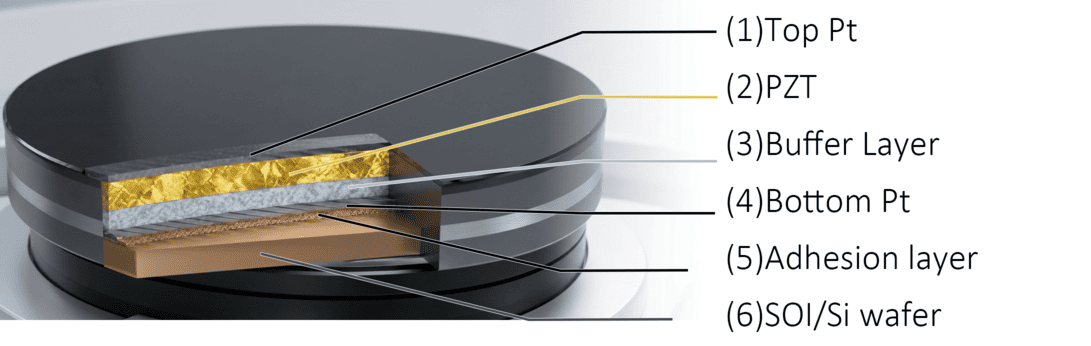

PZT Piezoelectric Ceramic Wafers Physical Structure

2. Kwaliteitsborging en microstructuuranalyse

Wij garanderen een hoge betrouwbaarheid door middel van strenge technische karakterisering:

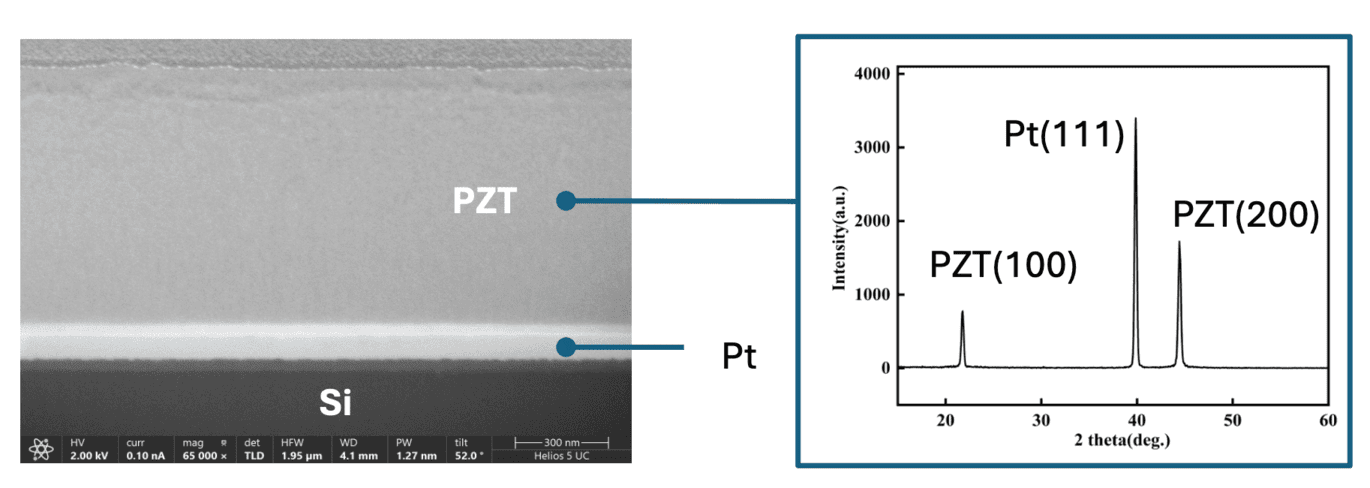

Typical Stack of PZT Piezoelectric Ceramic Wafers


 ●SEM-analyse: Scanning Electron Microscopy (SEM)-beelden onthullen een dichte, barstvrije oppervlaktemorfologie met uniforme korrelgrootteverdeling, ideaal voor zeer betrouwbare MEMS-toepassingen.

 ●XRD-karakterisering: Röntgendiffractiepatronen (XRD) bevestigen pure perovskietfasevorming met een sterke (100) voorkeursoriëntatie, waardoor maximale piëzo-elektrische prestatiecoëfficiënten worden gegarandeerd.


3. Technische specificaties (kenmerken)

PZT-kenmerken
Polykristal PZT
Piëzo-elektrische constante d31
200 pC/N
Piëzo-elektrische coëfficiënt e31
-14ºC/m²
Curie-temperatuur
X ℃
Wafer maten
4/6/8 inch beschikbaar


4. Kerntoepassingen


 ● Piëzo-elektrische microbewerkte ultrasone transducers (pMUT): Hoogfrequente geminiaturiseerde arrays voor vingerafdruksensoren, gebarenherkenning en ultrasone radar voor auto's.

 ● Communicatie: Sleutel voor de productie van FBAR- of SAW-filters in 5G/6G om een ​​grotere bandbreedte en minder invoegverlies te bereiken.

 ● Akoestische MEMS: Biedt een krachtige transiënte respons voor MEMS-luidsprekers en verbetert de signaal-ruisverhouding (SNR) voor MEMS-microfoons.

 ● Precisievloeistofcontrole: Snelle trilling via d31-modus voor nauwkeurige controle op nanoliterschaal van het druppelvolume in inkjetprintkoppen.

 ● Medisch en schoonheid (micropompen): Stuurt medische vernevelaars of cosmetische ultrasone pompen aan met hoge betrouwbaarheid en compact formaat.


5. Maatwerkdiensten

Naast de standaard depositie op Si-wafels bieden wij ook depositiediensten op maat:

 ●Film- en dikteaanpassing: Afzetting van specifieke filmtypes en aangepaste diktes volgens ontwerpvereisten.

 ●OEM-gieterij: Acceptatie van door klanten geleverde wafers voor hoogwaardige piëzo-elektrische dunnefilmgroei.

 ●SOI-substraatondersteuning: Gespecialiseerde depositie op SOI-wafels met de volgende specificaties:


SOI-substraatwafel
Maat
Top Si-weerstand
dikte
doteringsmiddel
Box laag
6 inch, 8 inch
> 5000 ohm/cm
