Focusring voor etsen

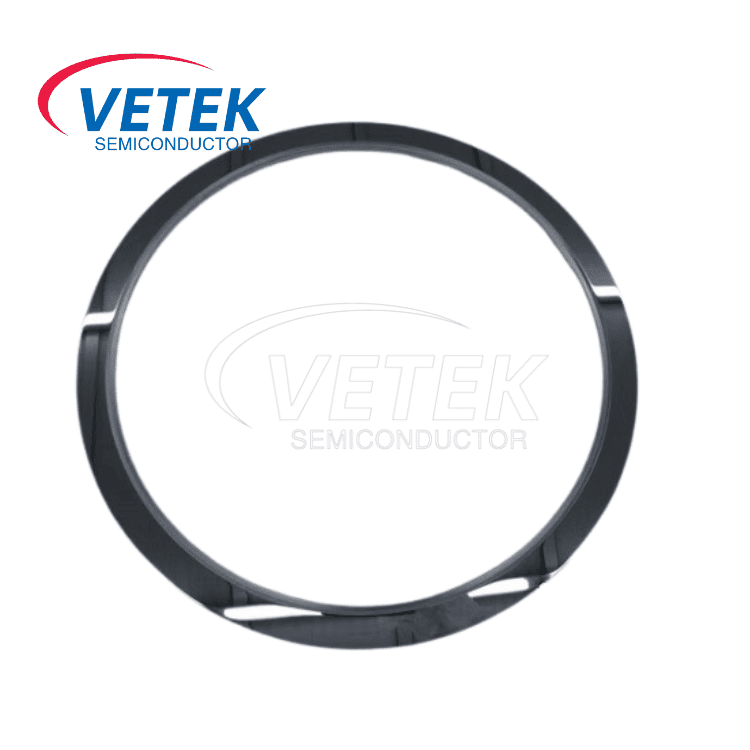

  • Focusring voor etsenFocusring voor etsen

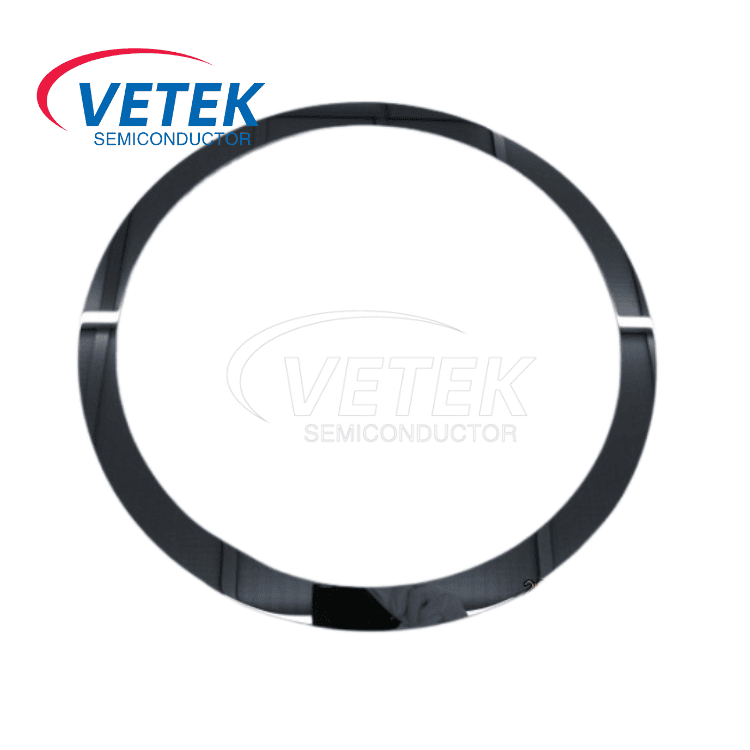

  • Focusring voor etsenFocusring voor etsen

Focusring voor etsen

Focusring voor etsen is het belangrijkste onderdeel om procesnauwkeurigheid en stabiliteit te waarborgen. Deze componenten worden nauwkeurig geassembleerd in een vacuümkamer om uniforme bewerking van nanoschaalstructuren op het wafeloppervlak te bereiken door precieze controle van plasmadistributie, randtemperatuur en uniformiteit van elektrische veld.

Monokristallijne siliciumetsenringen zijn essentiële componenten in semiconductor etsenprocessen door de stabiliteit van de plasma -omgeving te handhaven, apparatuur en wafels te beschermen, het gebruik van hulpbronnen te optimaliseren en aan te passen aan geavanceerde procesvereisten. De prestaties ervan hebben direct invloed op de opbrengst en de kosten van chipproductie.


De geëtste focusring, elektrode en enz. (Rand temperatuurregelaar) zijn de kernverbruiksartikelen om plasma -uniformiteit, temperatuurregeling en herhaalbaarheid van processen te waarborgen. Deze componenten zijn precies geassembleerd in de vacuümkamer van de CVD, etsen en filmapparatuur en bepalen direct de nauwkeurigheid en opbrengst van het etsen van rand naar midden van de wafer.


In reactie op de strenge vraag naar materiaaleigenschappen in hoogwaardige productieprocessen, innoveert Veteksemi door een hoog zuivere monokristallijn silicium te gebruiken met een weerstand van 10-20Ω · cm om focusringen te produceren en verbruiksartikelen te ondersteunen. Door samenwerkingsoptimalisatie van materiaalwetenschap, elektrisch ontwerp en thermodynamica, kan Veteksemi focusringen produceren en verbruiksgoederen ondersteunen. Overtroffen traditionele Quartz -oplossingen uitgebreid om doorbraakverbeteringen in een lange levensduur, nauwkeurigheid en kosteneffectiviteit te bereiken.

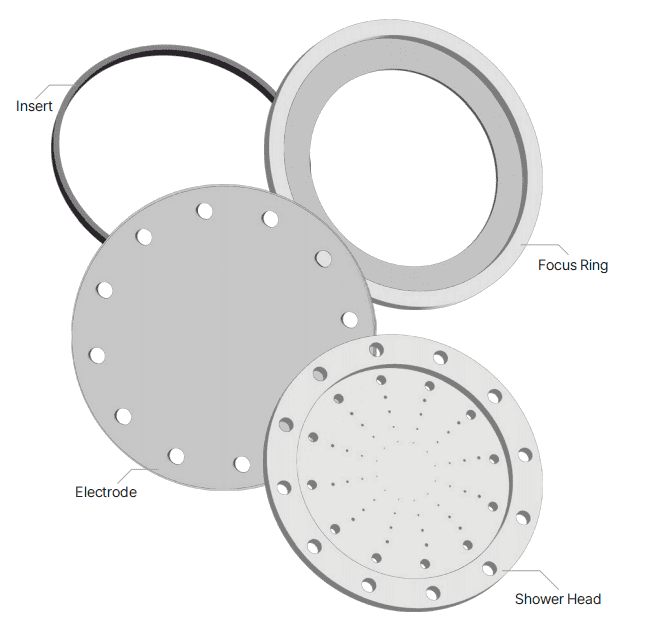

Focus ring for etching diagram


Kernmateriaalvergelijking en weerstandsoptimalisatie

Monocrystalline Silicon Vs. Kwarts


Project
Monokristallijne silicium focusring (10-20 Ω · cm)
Quartz -focusring
Weerstand tegen plasma corrosie
Life 5000-8000 wafels (proces op basis van fluor/chloor)
Life span 1500-2000 wafers
Thermische geleidbaarheid
149 w/m · k (snelle warmteafvoer, Δt fluctuatie ± 2 ℃)
1,4 W /m · K (Δt fluctuatie ± 10 ℃)
Thermische expansiecoëfficiënt
2.6 × 10⁻⁶/K (afgestemde wafer, nul vervorming)
0,55 × 10⁻⁶/K (gemakkelijke verplaatsing)
Diëlektrisch verlies
TanA <0,001 (nauwkeurige elektrische veldregeling)
tanδ ~ 0,0001 (elektrische veldvervorming)
Oppervlakteruwheid
RA <0,1μm (Klasse 10 -netheidsnorm)
Ra <0,5 μm (hoog deeltjesrisico)


Productkern voorstandere


1. Atomisch niveau procesnauwkeurigheid

Weerstandsoptimalisatie + ultra-precisie polijsten (RA <0,1 μm) elimineert microontlading en deeltjesverontreiniging om te voldoen aan SEMI F47-normen.

Het diëlektrische verlies (TANA <0,001) is sterk gekoppeld aan de wafer diëlektrische omgeving, waardoor rand elektrische veldvervorming wordt vermeden en 3D NAND 89,5 ° ± 0,3 ° verticaal diepe gat etsen ondersteunt.


2. Intelligente systeemcompatibiliteit

Geïntegreerd met etc -rand temperatuurregelingsmodule, wordt de koelluchtstroom dynamisch ingesteld door thermokoppel- en AI -algoritme om de thermische drift van de kamer te compenseren.

Ondersteuning aangepast RF Matching Network, geschikt voor reguliere machines zoals AMAT Centura, Lam Research Kiyo en ICP/CCP -plasmabronnen.


3. Uitgebreide kosteneffectiviteit

Het leven van monokristallijn silicium is 275% langer dan die van kwarts, de onderhoudscyclus is meer dan 3000 uur en de uitgebreide eigendomskosten (TCO) worden met 30% verlaagd.

Weerstandsgradiëntaanpassingsservice (5-100Ω · cm), precies overeenkomen met het klantprocesvenster (zoals GAN/SIC brede band gap materiaal etsen).


Het effect van weerstand


Project
Monokristallijne silicium focusring (10-20 Ω · cm)
Hoge weerstand monokristallijn silicium (> 50 Ω · cm)
Quartz -focusring
Zuiverheid
> 99.9999%
> 99.9999%
> 99,99%
Corrosieleven (Wafer Count)
5000-8000
3000-5000
1500-2000
Thermische schokstabiliteit
Δt> 500 ℃/s
Δt> 300 ℃/s
Δt <200 ℃/s
Lekstroomdichtheid
<1 μA/cm²
/ /
De waferopbrengst wordt verhoogd tot
+1,2%~ 1,8%
+0,3%~ 0,7%
Basiswaarde

Product commerciële voorwaarden


Minimale bestelhoeveelheid
1 set
Prijs
Contact voor aangepaste offerte
Verpakkingsgegevens
Standaard exportpakket
Levertijd
Levertijd: 30-35 dagen na bestelbevestiging
Betalingsvoorwaarden
T/t
Leveringsvermogen
600 sets/maand

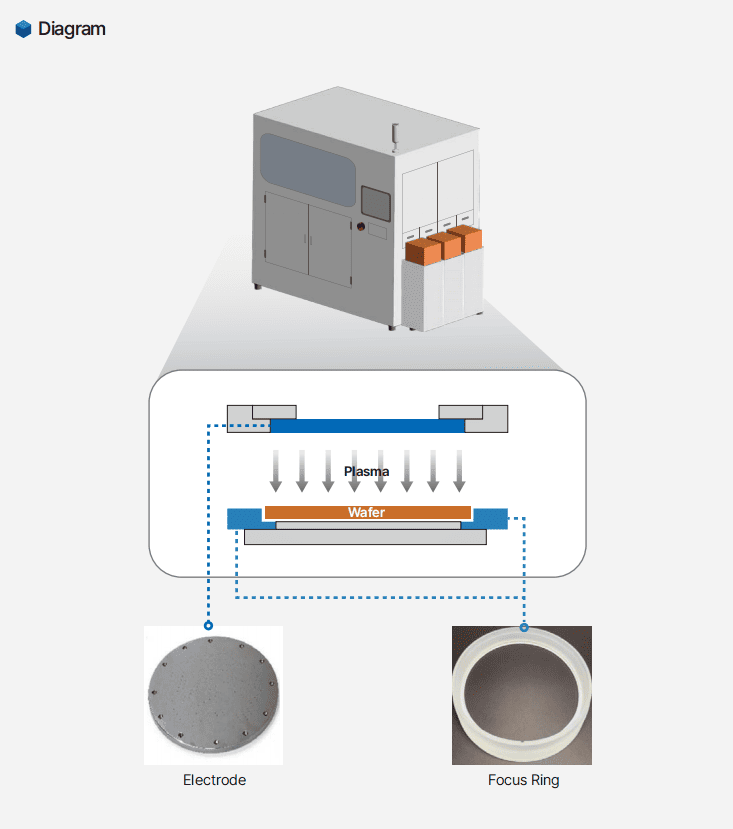

Focus ring for etching working diagram

Hottags: Focusring voor etsen
