Wat is een SiC-keramische wafelboot? Specificaties, materialen en toepassingen

Bij hoge-temperatuurprocessen in halfgeleiders zijn de hantering, ondersteuning en thermische behandeling van wafers afhankelijk van een speciaal ondersteunend onderdeel: de waferboot. Naarmate de procestemperaturen stijgen en de vereisten voor zuiverheid en deeltjesbeheersing toenemen, brengen traditionele kwartswafelboten geleidelijk problemen aan het licht zoals een korte levensduur, hoge vervormingssnelheden en een slechte corrosieweerstand.Siliciumcarbide (SiC) keramische wafelbotenzijn in deze context ontstaan ​​en zijn een belangrijke drager geworden in hoogwaardige thermische verwerkingsapparatuur.

Siliciumcarbide (SiC) is een technisch keramisch materiaal dat hoge hardheid, hoge thermische geleidbaarheid en uitstekende chemische stabiliteit combineert.SiC-keramiek, gevormd door sinteren bij hoge temperaturen, vertonen niet alleen een superieure thermische schokbestendigheid, maar behouden ook een stabiele structuur en grootte in oxiderende en corrosieve omgevingen. Als gevolg hiervan kan het, wanneer het in de vorm van een waferboot wordt vervaardigd, op betrouwbare wijze processen bij hoge temperaturen ondersteunen, zoals diffusie, uitgloeien en oxidatie, waardoor het bijzonder geschikt is voor thermische processen die werken bij temperaturen boven 1100 °C.

1. Wat is een SiC-keramische wafelboot?

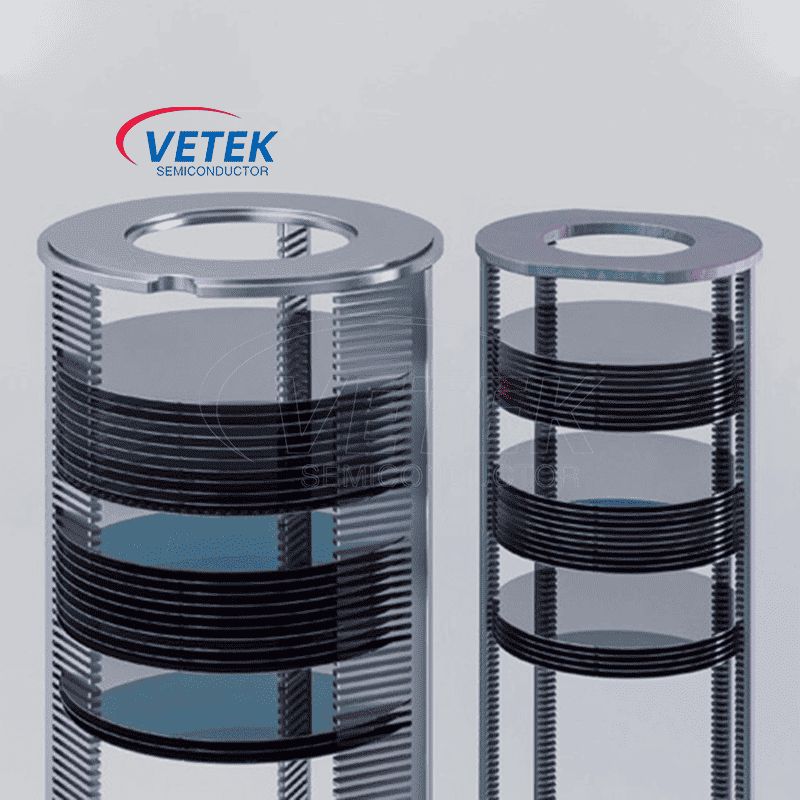

De structuur van wafelboten is meestal ontworpen met een meerlaagse, parallelle roosterconfiguratie, die tientallen of zelfs honderden wafels tegelijk kan bevatten. De voordelen van SiC-keramiek bij het beheersen van de thermische uitzettingscoëfficiënten maken ze minder gevoelig voor thermische vervorming of microscheuren tijdens op- en afbouwprocessen bij hoge temperaturen. Bovendien kan het gehalte aan metaalonzuiverheden strikt worden gecontroleerd, waardoor het besmettingsrisico bij hoge temperaturen aanzienlijk wordt verminderd. Dit maakt ze zeer geschikt voor processen die extreem gevoelig zijn voor reinheid, zoals de productie van stroomapparaten, SiC MOSFET's, MEMS en andere producten.

2. Kwarts versus SiC versus grafietwaferboten: materiaalvergelijking

Vergeleken met traditionele kwartswafelboten hebben keramische wafelboten van siliciumcarbide doorgaans een levensduur die 3 tot 5 keer langer is onder hoge temperaturen en frequente thermische cycli. Hun hogere stijfheid en weerstand tegen vervorming zorgen voor een stabielere uitlijning van de wafer, wat de opbrengst helpt verbeteren. Belangrijker nog is dat SiC-materialen minimale maatveranderingen behouden tijdens frequente verwarmings- en koelcycli, waardoor het afbrokkelen van de wafelrand of het afstoten van deeltjes veroorzaakt door vervorming van de wafelboot wordt verminderd.

3. Soorten siliciumcarbide waferbootmaterialen

Niet alle SiC-waferboten zijn vervaardigd uit dezelfde keramische kwaliteit. Verschillende productieroutes produceren verschillende microstructuren en prestatiekenmerken.

3.1 Herkristalliseerd siliciumcarbide (RSiC)

Herkristalliseerd SiC wordt gebruikt in keramische componenten voor hoge temperaturen. Afhankelijk van de kwaliteit kan het een aanzienlijke open porositeit vertonen, waarmee rekening moet worden gehouden bij het beoordelen van vervuiling, reiniging en procescompatibiliteit.

3.2 Gesinterd siliciumcarbide (SSiC)

Drukloos gesinterd SiC kan een dichte keramische structuur opleveren met een hoge hardheid, mechanische sterkte en goede thermische prestaties. De werkelijke eigenschappen zijn afhankelijk van de formulering, het sinterproces en de materiaalkwaliteit.

3.3 Reactiegebonden siliciumcarbide (RBSiC / SiSiC)

Reactie-gebonden SiC bevat doorgaans een resterende siliciumfase. Dit kan de maximale gebruikstemperatuur en de chemische compatibiliteit beïnvloeden. Daarom mag niet worden aangenomen dat de bedrijfslimieten identiek zijn aan die van RSiC of SSiC.

3.4 SiC-gecoate grafietwafeldragers

Een met SiC gecoate grafietwafeldrager is een andere constructie dan een monolithische SiC-waferboot van keramiek.

Het maakt gebruik van een grafietsubstraat dat wordt beschermd door een afgezette SiC-coating. Dergelijke ontwerpen kunnen voordelen bieden in specifieke thermische verwerkingsomgevingen, maar de integriteit van de coating, blootliggende randen en potentiële vervuiling moeten worden geëvalueerd.

4. Toekomstperspectief

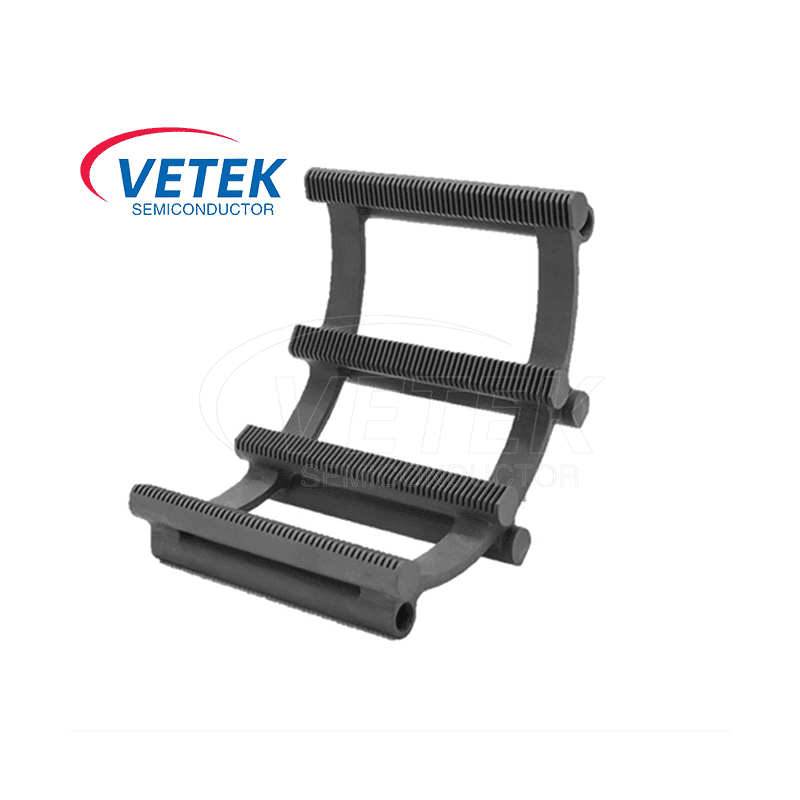

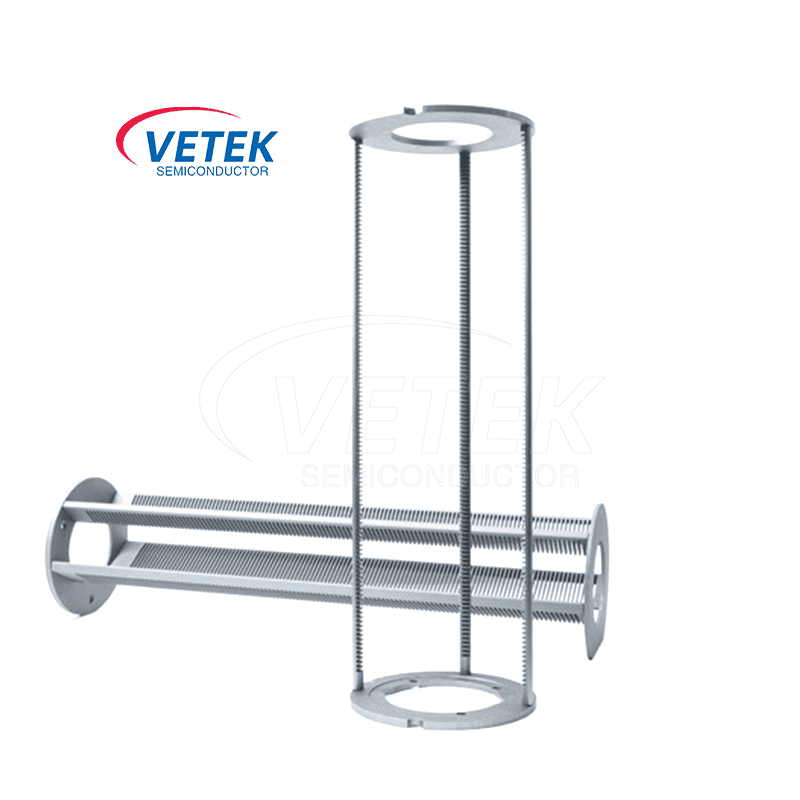

In industriële toepassingen worden keramische waferboten van siliciumcarbide geleidelijk de voorkeurskeuze van fabrikanten van hoogwaardige apparatuur in thermische verwerkingsprocessen, van traditionele siliciumapparaten tot halfgeleidermaterialen van de derde generatie. Ze zijn niet alleen geschikt voor verschillende thermische verwerkingsapparatuur, zoals verticale buisovens en horizontale oxidatieovens, maar hun stabiele prestaties in hoge temperatuur, zeer corrosieve omgevingen bieden ook sterkere garanties voor procesconsistentie en apparatuurcapaciteit.

De geleidelijke popularisering van keramische waferboten van siliciumcarbide markeert de versnelling van geavanceerde keramische materialen die de kernondersteuningscomponenten van halfgeleiderapparatuur binnendringen. Vergeleken met traditionele kwartsmaterialen bieden hun voordelen op het gebied van stabiliteit bij hoge temperaturen, structurele stijfheid en weerstand tegen thermische vermoeiing een betrouwbare materiële basis voor de voortdurende evolutie van hogere temperaturen en strengere procesvensters. Momenteel worden keramische waferboten van 6 inch en 8 inch op grote schaal gebruikt in de massaproductie van thermische behandelingsprocessen van elektrische apparaten in de halfgeleiderindustrie.

De 12-inch specificatie wordt geleidelijk geïntroduceerd in hoogwaardige processen en geavanceerde productielijnen en wordt een belangrijke richting voor de volgende fase van samenwerking op het gebied van apparatuur en materialen. Tegelijkertijd blijven 2-4 inch waferboten een rol spelen in onderzoeksplatforms en specifieke processcenario's, zoals LED-substraatverwerking en procesverificatie. Keramische wafelboten van siliciumcarbide zullen grotere voordelen demonstreren op het gebied van stabiliteit, groottebeheersing en wafelcapaciteit, waardoor de voortdurende evolutie van de gerelateerde keramische materiaaltechnologie wordt gestimuleerd.

Veelgestelde vragen

1. Wat is de belangrijkste functie van een waferboot?

Een wafelboot houdt halfgeleiderwafels op nauwkeurig uit elkaar geplaatste posities tijdens ovenverwerking. De belangrijkste functies zijn mechanische ondersteuning, uitlijning van wafers en compatibiliteit met de thermische en chemische procesomgeving.

2. Wat is het verschil tussen een SiC-wafelboot en een kwartswafelboot?

SiC-keramische waferboten bieden over het algemeen een hogere thermische geleidbaarheid en een groter mechanisch vermogen bij hoge temperaturen voor geschikte kwaliteiten. Kwartswafelboten hebben een veel lagere thermische uitzetting en worden veel gebruikt in gevestigde schone halfgeleiderovenprocessen. Het voorkeursmateriaal is afhankelijk van de bedrijfsomstandigheden.

3. Tegen welke temperaturen is een SiC-keramische wafelboot bestand?

Er is geen enkele temperatuurlimiet voor alle SiC-keramische waferboten. De maximale bedrijfstemperatuur is afhankelijk van de SiC-kwaliteit, de ovenatmosfeer, de mechanische belasting, de blootstellingsduur en de thermische cycli. Het voltooide onderdeel moet gekwalificeerd zijn voor de beoogde procesomstandigheden.

4. Zijn SiC-wafelboten geschikt voor diffusie en oxidatie?

Ja, op de juiste wijze geselecteerde en gekwalificeerde SiC-keramische waferboten kunnen worden gebruikt in diffusie- en oxidatietoepassingen. Materiaalchemie, oppervlaktereinheid, mechanisch ontwerp en compatibiliteit met procesgassen moeten worden geverifieerd.

5. Kunnen SiC-keramische waferboten worden aangepast?

Waferboten kunnen worden ontworpen voor verschillende ovenconfiguraties, wafelafmetingen, aantal sleuven, spoed en ondersteuningsgeometrieën, afhankelijk van de haalbaarheid van de productie en ontwerpvalidatie.

6. Wat is het verschil tussen wafelboten van massief SiC en met SiC gecoate grafiet?

Vaste SiC-keramische waferboten gebruiken een keramisch lichaam, terwijl SiC-gecoate grafietdragers een grafietsubstraat gebruiken met een beschermende SiC-laag. Hun thermische respons, faalmechanismen, besmettingsrisico's en servicelimieten zijn verschillend.

7. Wat veroorzaakt de vorming van deeltjes in waferboten?

Mogelijke oorzaken zijn onder meer mechanische slijtage, ongeschikte wafer-contactgeometrie, opbouw van afgezette films, thermische schade, oppervlaktedefecten en verontreiniging tijdens hantering of reiniging. Bij een analyse van de hoofdoorzaak moet rekening worden gehouden met het dragermateriaal en het daadwerkelijke ovenproces.
